Brak wieńca stropowego – co to oznacza i jak to naprawić?

Brak wieńca stropowego to brak ciągłego, żelbetowego obwodu spinającego ściany pod stropem, a jego pominięcie oznacza realne zagrożenie dla geometrii budynku, nośności konstrukcji i bezpieczeństwa użytkowników. Poniżej znajdziesz wyjaśnienie, dlaczego wieniec stropowy pełni rolę swego rodzaju „pasy bezpieczeństwa” dla całego domu, jakie konsekwencje niesie jego brak w praktyce, kiedy da się jeszcze naprawić taki błąd wykonawczy oraz gdzie kończy się zakres tolerancji norm budowlanych. Tekst powstał na bazie analizy dokumentacji projektowej, norm PN-EN 1992 oraz PN-EN 1996, a także wieloletniej praktyki inspektora nadzoru inwestorskiego w budownictwie jednorodzinnym.

• Konsekwencje braku wieńca stropowego dla ścian i dachu
• Jak naprawić brak wieńca stropowego w istniejącym domu?
• Brak wieńca stropowego a przepisy co mówi norma?

Konsekwencje braku wieńca stropowego dla ścian i dachu

Wieniec stropowy to poziomy, zamknięty element żelbetowy, najczęściej o wysokości równej wysokości stropu, zatopiony w murze na całym obrysie budynku. Jego zadanie sprowadza się do trzech funkcji jednocześnie: rozkłada obciążenia ze stropu i dachu równomiernie na wszystkie ściany nośne, usztywnia budynek w poziomie stropu jak obręcz beczki, a w stropach gęstożebrowych dodatkowo kotwi zbrojenie żeber skrajnych. Gdy tego elementu brakuje, każda z tych ról przestaje być realizowana, a konsekwencje ujawniają się stopniowo, czasem dopiero po pierwszym sezonie grzewczym.

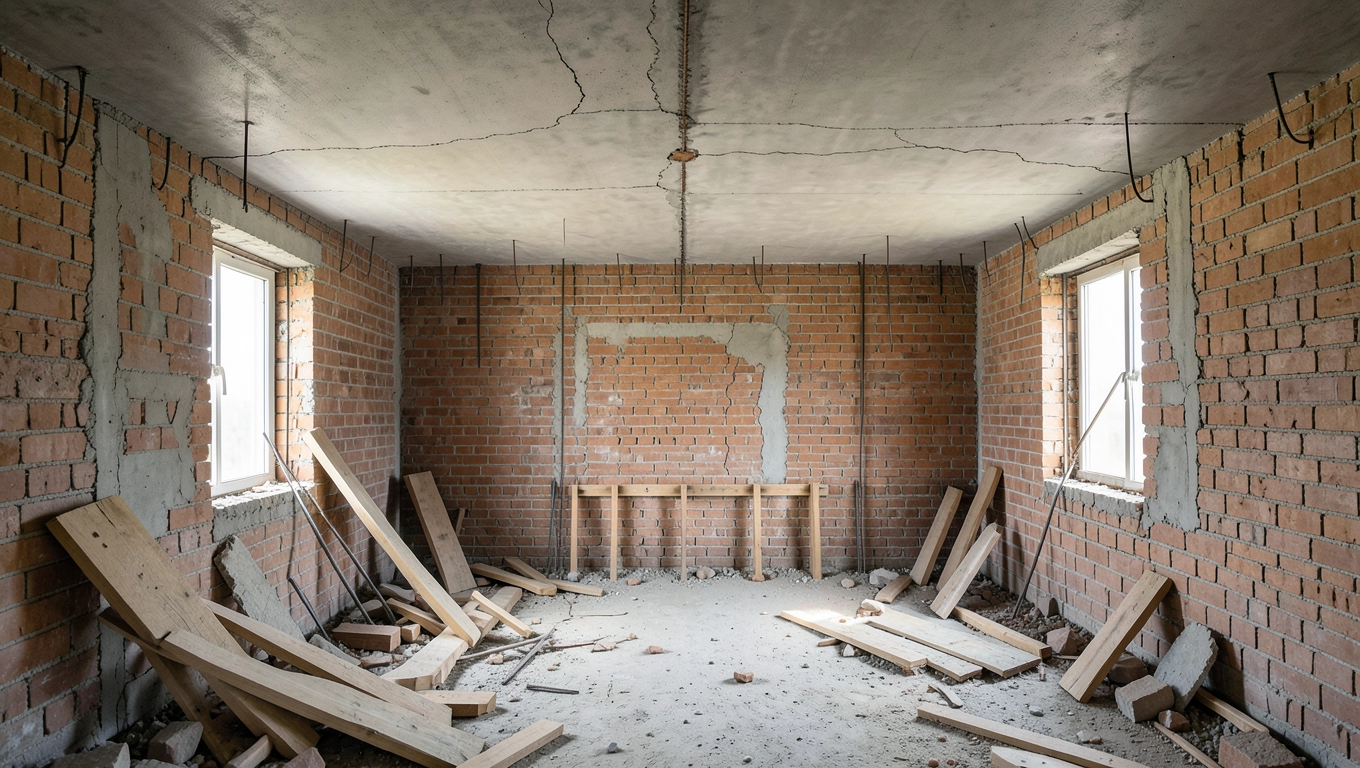

Pierwszym, najczęściej widocznym skutkiem są rysy. Pojawiają się w narożnikach ścian, nad otworami okiennymi, a także wzdłuż styku ściany zewnętrznej z wewnętrzną. Wynikają one z faktu, że ściany murowane, pozbawione ściągu poziomego, pracują niezależnie od siebie pod wpływem obciążeń pionowych, temperatury i skurczu. W efekcie jeden narożnik osiada milimetr więcej, drugi milimetr mniej, a różnica naprężeń otwiera spoiny. Rysy te rzadko mają przebieg prosty biegną ukośnie, schodkowo wzdłuż spoin, co jest typowe właśnie dla budynków pozbawionych wieńca.

Kolejny problem dotyczy stropu. W stropach gęstożebrowych (np. typu Teriva) brak wieńca oznacza brak oparcia dla żeber skrajnych i płytek stropowych wzdłuż obrysu. Belki prefabrykowane opierają się wtedy bezpośrednio na murze, na warstwie zaprawy, która z czasem się wykrusza. W stropach drewnianych brak wieńca stropowego ujawnia się jeszcze inaczej: podwaliny i belki nie mają stabilnej, ciągłej podstawy, a ich osiadanie prowadzi do skrzypienia podłogi, pękania tynków sufitowych i nierównomiernego rozłożenia obciążeń na ściany. W skrajnych przypadkach obserwuje się lokalne wyboczenie podwaliny pod obciążeniem skupionym, na przykład w miejscu oparcia krokwi.

Konsekwencje sięgają także dachu. Więźba dachowa przekazuje znaczne siły poziome, które bez wieńca nie mają dokąd się rozłożyć. W rezultacie murłaty i krokwie „rozjeżdżają się” na zewnątrz, szczególnie w strefach narożnych, a połać dachu zaczyna pracować inaczej niż zakładał projektant. Po kilku latach może to doprowadzić do rozszczelnienia pokrycia, pękania kominów przy ich przejściu przez dach oraz trudnych do uszczelnienia nieszczelności wokół okien połaciowych. Dach po prostu traci swoją sztywność geometryczną, a jej odtworzenie wymaga już kosztownych wzmocnień.

Najpoważniejszą konsekwencją braku wieńca stropowego jest jednak utrata sztywności przestrzennej budynku. W czasie silnego wiatru, gradobicia, a nawet intensywnych opadów śniegu obciążenia poziome i dynamiczne nie są już przejmowane przez usztywniający obwód żelbetowy, lecz rozchodzą się przez ściany murowane. W skrajnym scenariuszu może dojść do trwałego odkształcenia obrysu budynku, a w ekstremalnych warunkach do zniszczeń, które dyskwalifikują obiekt do dalszego użytkowania.

Warto podkreślić, że brak wieńca to nie wyłącznie problem estetyczny. Rysy na tynku można zaszpachlować, ale naprawa konstrukcji wymaga już ingerencji w układ nośny domu. Dlatego każdy inwestor, który zauważy charakterystyczne rysy schodkowe lub wyczuwalne „chodzenie” stropu podczas intensywnego chodzenia po wyższej kondygnacji, powinien potraktować sygnał poważnie i jeszcze przed tynkowaniem zlecić ocenę uprawnionemu konstruktorowi.

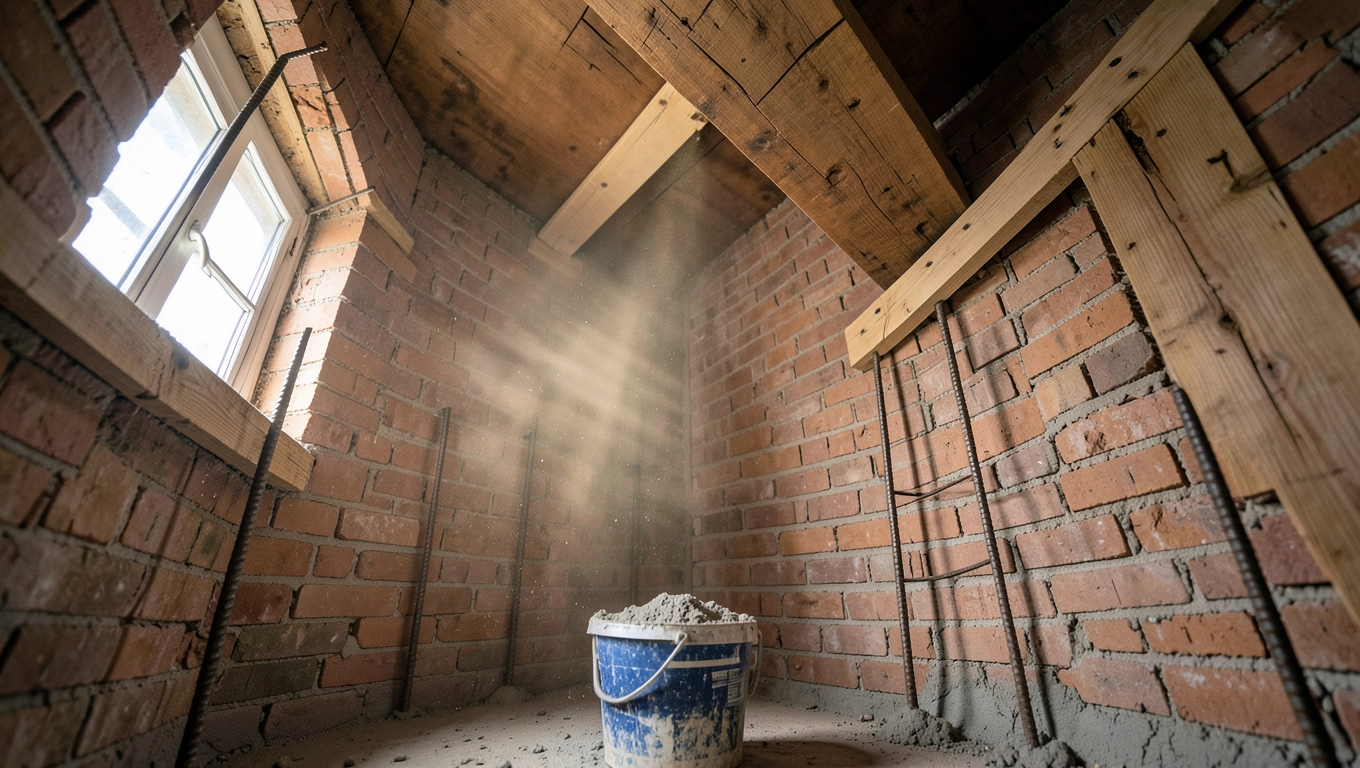

Jak naprawić brak wieńca stropowego w istniejącym domu?

Naprawa brakującego wieńca w już istniejącym budynku jest technicznie możliwa, lecz wymaga indywidualnego podejścia. Kluczowe jest rozróżnienie sytuacji, w której budynek nie jest jeszcze przykryty dachem lub tynkowany, od stanu, w którym prace wykończeniowe zostały zakończone. Każdy z tych wariantów dyktuje inną metodę i inny zakres robót, ale mechanizm naprawczy pozostaje ten sam: trzeba odtworzyć ciągły, zbrojony obwód zdolny do przejęcia sił rozciągających i ściskających.

W domach murowanych, w których strop jeszcze nie został obciążony warstwami wykończeniowymi, najprostszą metodą jest wykonanie wieńca uzupełniającego. Polega to na wykuciu bruzd wzdłuż zewnętrznej i wewnętrznej krawędzi muru, odsłonięciu zbrojenia stropu (w przypadku stropów żelbetowych) lub osadzeniu kotew stalowych w stropie (w przypadku stropów gęstożebrowych i drewnianych), a następnie zabetonowaniu obwodu z użyciem zbrojenia podłużnego minimum 4 prętów Ø12 mm w stali AIIIN (B500SP) oraz strzemion Ø6 mm co 25-30 cm. Beton powinien mieć klasę nie niższą niż C20/25 (B25), co zapewnia wymaganą wytrzymałość na ściskanie i przyczepność zbrojenia.

W przypadku domów z zakończonymi już pracami wykończeniowymi naprawa jest znacznie bardziej inwazyjna. Konieczne bywa odbicie tynku na całej wysokości ściany wzdłuż obrysu stropu, czasem także skucie fragmentów posadzki, aby uzyskać dostęp do podstawy ściany. Wykonuje się wówczas wieniec wzmacniający w technologii mokrej lub rzadziej wzmacnia się konstrukcję za pomocą stalowego obwodu ściągowego z płaskowników lub ceowników, montowanego na kotwy wklejane chemicznie w mur. To rozwiązanie ma sens przede wszystkim w obiektach zabytkowych, gdzie nie można naruszyć istniejącej substancji muru.

Osobnego podejścia wymagają stropy drewniane. Tutaj brak wieńca stropowego kompensuje się przez wykonanie obwodowej podwaliny żelbetowej lub stalowej, na której opierają się końce belek. Jeśli dom nie ma poddasza użytkowego, czasem wystarcza wzmocnienie wieńcami pośrednimi w postaci stalowych ceowników, przebiegających wzdłuż obrysu i kotwionych w murze. Każde z tych rozwiązań musi zostać wcześniej obliczone przez konstruktora z uwzględnieniem obciążeń użytkowych stropu (zwykle 1,5-2,0 kN/m² dla pomieszczeń mieszkalnych, do 3,0 kN/m² dla łazienek), ciężaru własnego i obciążenia od dachu.

Przed przystąpieniem do prac naprawczych inwestor powinien uzyskać ekspertyzę techniczną sporządzoną przez osobę z uprawnieniami budowlanymi w specjalności konstrukcyjno-budowlanej oraz w zależności od stanu formalnego zgłosić roboty budowlane lub uzyskać pozwolenie na budowę. Samowolne wykonanie wieńca uzupełniającego bez dokumentacji, choć technicznie możliwe, może skutkować problemami przy odbiorze domu, a w przyszłości przy sprzedaży nieruchomości.

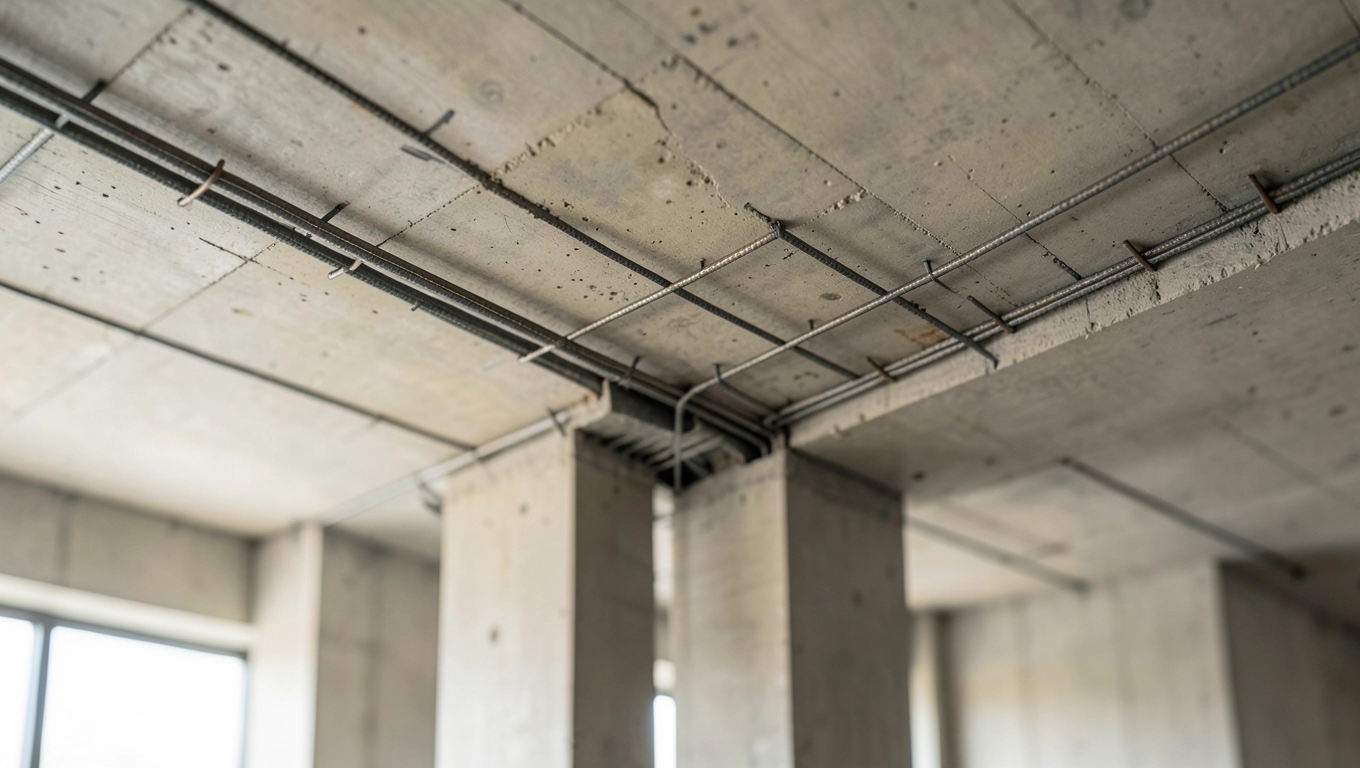

Brak wieńca stropowego a przepisy co mówi norma?

Wieniec stropowy nie jest „opcjonalnym dodatkiem” projektanta. Jego wykonanie wynika wprost z wymagań polskich norm oraz przepisów techniczno-budowlanych. Zgodnie z PN-EN 1992-1-1 (Eurokod 2) każdy element konstrukcyjny przenoszący obciążenia poziome, w tym stropy, musi być objęty obwodowym elementem ściągowym lub ramą zdolną do przeniesienia sił rozciągających i ściskających wynikających z imperfekcji geometrycznych, obciążeń wiatrem i obciążeń sejsmicznych (choć w Polsce sejsmika jest ograniczona do wybranych regionów). Wieniec pełni dokładnie taką rolę.

Z perspektywy normy PN-EN 1996 (Eurokod 6) dotyczącej konstrukcji murowych, wieniec w poziomie stropu stanowi jeden z warunków uznania ściany za element usztywniający budynek w swojej płaszczyźnie. Ściany murowane, zwłaszcza te wykonane z bloczków z betonu komórkowego czy ceramiki poryzowanej, mają ograniczą wytrzymałość na rozciąganie i zginanie. Bez obwodowego ściągu ściany „trzymają” budynek jedynie dzięki swojej masie, co w praktyce jest niewystarczające przy większych obciążeniach użytkowych lub dynamicznych. Właśnie dlatego wieniec stropowy stanowi obowiązkowy element każdego projektu budowlanego domu jednorodzinnego z poddaszem użytkowym lub pełną kondygnacją.

Przepisy krajowe potwierdzają te wymagania. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (z późniejszymi zmianami), mówi w § 207 o konieczności zapewnienia sztywności przestrzennej budynku. W praktyce projektant spełnia ten wymóg właśnie przez poprawne zaprojektowanie wieńców stropowych i nadproży, które razem tworzą zamkniętą ramę usztywniającą.

Warto przy tym pamiętać, że projekt budowlany zatwierdzony wraz z pozwoleniem na budowę zawsze zawiera wieniec jako odrębny element. Jego pominięcie na budowie jest więc odstępstwem od zatwierdzonego projektu i stanowi samowolę budowlaną w rozumieniu Prawa budowlanego (art. 48 i 49b ustawy z dnia 7 lipca 1994 r.). Inspektor nadzoru inwestorskiego ma obowiązek zgłosić takie odstępstwo do organu nadzoru budowlanego, a kierownik budowy wpisuje je do dziennika budowy. Konsekwencje formalne mogą obejmować wstrzymanie robót, nakaz wykonania naprawy, a w skrajnych przypadkach nawet decyzję o niedopuszczeniu budynku do użytkowania.

Przy zakupie domu z rynku wtórnego, zwłaszcza tego budowanego bez stałego nadzoru kierownika budowy lub systemem gospodarczym, warto żądać udostępnienia dziennika budowy i dokumentacji powykonawczej. Brak wpisów dotyczących wieńców albo brak projektu zamiennego powinien wzbudzić czujność kupującego, a przed finalizacją transakcji dobrze jest zlecić oględziny uprawnionemu konstruktorowi.

Na koniec kluczowa informacja praktyczna: brak wieńca stropowego nie oznacza natychmiastowej katastrofy budowlanej. W domach jednorodzinnych o niewielkiej powierzchni, lekkich stropach i prostym dachu, obciążenia przez wiele lat mogą pozostawać na tyle małe, że wada ujawnia się dopiero po kilku, a nawet kilkunastu latach. To jednak nie powód, by ją lekceważyć. Koszt naprawy rośnie z każdym rokiem eksploatacji, a ryzyko związane z bezpieczeństwem domowników pozostaje stałe. Dlatego w przypadku jakichkolwiek wątpliwości co do obecności wieńców w istniejącym budynku, pierwszym krokiem powinna być wizyta lokalna doświadczonego konstruktora, a kolejnym ekspertyza z konkretnymi obliczeniami i projektem naprawczym. Tylko takie podejście daje pewność, że dom będzie służył bezpiecznie przez kolejne dziesięciolecia, zgodnie z założeniami norm, na podstawach których został zaprojektowany.

Źródła danych i przepisów: PN-EN 1992-1-1 (Eurokod 2), PN-EN 1996-1-1 (Eurokod 6), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm.), publikacje Polskiego Związku Inżynierów i Techników Budownictwa (PZITB), serwis isap.sejm.gov.pl, portal konstruktora konstrukcjeinzynierskie.pl.
