Elewacja drewniana na ociepleniu ze styropianu

Montaż drewna na styropianie krok po kroku

Elewacja drewniana na ociepleniu ze styropianu wymaga precyzyjnego podziału pracy na etapy, bo każdy błąd na wcześniejszym etapie ujawnia się po kilku sezonach. Pierwszym krokiem jest kontrola nośności i równości ściany dopuszczalne odchylenie to maksymalnie 10 mm na odcinku 2 m, w przeciwnym razie ruszt nie skompensuje krzywizn. Na styropianie o grubości 15-20 cm (najpopularniejszy wybór przy termomodernizacji) montuje się kontrłaty drewniane lub aluminiowe, zawsze z przekładką z taśmy EPDM pod każdym punktem mocowania.

• Montaż drewna na styropianie krok po kroku
• Dylatacja i wentylacja drewnianej elewacji na styropianie
• Najczęstsze błędy przy łączeniu drewna ze styropianem

Kontrłaty rozmieszcza się pionowo lub poziomo w rozstawie 50-60 cm, co odpowiada typowej szerokości desek elewacyjnych 145-195 mm. Wkręty lub kołki muszą przechodzić przez styropian do muru na głębokość minimum 6 cm, a ich średnica to zazwyczaj 8 mm przy obciążeniu punktowym do 0,4 kN. Prawidłowe mocowanie eliminuje efekt „klawiszowania” desek pod wpływem wiatru, który na elewacjach wentylowanych osiąga ssanie do 1,2 kN/m² w strefach narożnych budynków do 10 m wysokości.

Po zamontowaniu rusztu przychodzi czas na membranę wiatroizolacyjną tu kryje się najczęstsza pomyłka wykonawców. Folia o wysokiej paroprzepuszczalności (Sd ≤ 0,3 m) chroni styropian przed wilgocią, ale jednocześnie pozwala mu oddawać resztkowy paropochodny strumień z wnętrza. Bez tej warstwy para wodna skropli się na chłodnej powierzchni styropianu i w krótkim czasie spowoduje degradację drewna od spodu.

Deski elewacyjne mocuje się na klipsy lub wkręty nierdzewne A2, zawsze z dylatacją 8-12 mm między kolejnymi elementami. Drewno iglaste (modrzew, świerk skandynawski) pracuje sezonowo nawet o 3% swojej szerokości, więc sztywne mocowanie bez szczelin prowadzi do paczenia się desek. Klips ze stali szlachetnej o grubości 0,8 mm utrzymuje luz konstrukcyjny i jednocześnie pozwala na swobodne odkształcenia termiczne panelu.

Wykończenie dolne elewacji wentylowanej to listwa startowa z siatką wentylacyjną o przekroju 200 cm² na metr bieżący ta wartość wynika z konieczności zapewnienia ciągłego przepływu powietrza w szczelinie 20-40 mm. Szczelina wentylacyjna to absolutne minimum, które dzieli sprawną elewację od problemów z grzybami i sinizną. Bez niej drewno nie oddaje wilgoci po deszczu i po 2-3 latach pokrywa się ciemnymi nalotami.

Przygotowanie podłoża pod ruszt

Ściana pokryta styropianem EPS lub grafitowym styropianem o współczynniku λ = 0,031-0,040 W/(m·K) stanowi podłoże nośne, ale nie samodzielne. Tynk cienkowarstwowy na siatce musi być utwardzony minimum 7 dni przed rozpoczęciem montażu rusztu. W tym czasie klej polimerowy osiąga pełną przyczepność (≥ 0,08 MPa), a warstwa zbrojąca stabilizuje powierzchnię styropianu przed punktowym obciążeniem od wkrętów.

Kluczowym elementem jest uszczelnienie obwodowe wokół okien i drzwi tu montuje się taśmę rozprężną impregnowaną, która kompensuje ruchy konstrukcji rzędu 2-3 mm rocznie. Bez niej woda wnika pod styropian w miejscu styku z ościeżnicą i po kilku cyklach zamrażania odspaja tynk. Detal ten kosztuje kilkanaście złotych za metr bieżący, a jego brak generuje naprawy za kilka tysięcy.

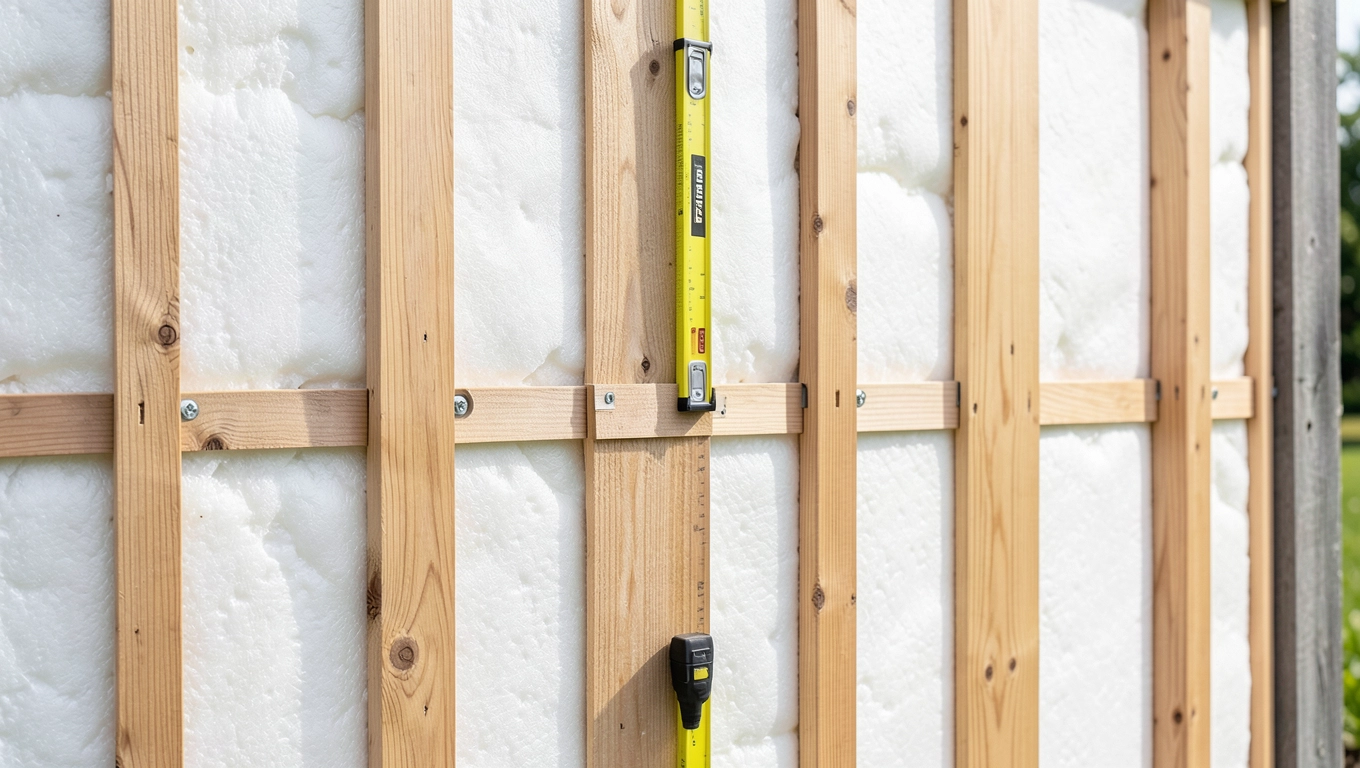

Mocowanie rusztu do ściany

Kontrłaty 4×6 cm lub 5×5 cm impregnowane ciśnieniowo do klasy 3 (NDB klasyfikacja Nordic Timber) mocuje się wkrętami z łbem stożkowym co 60-80 cm. Rozstaw zależy od strefy elewacji w narożnikach budynku co 40 cm, na środku ściany co 70 cm. Taki układ wynika z liniowego rozkładu sił ssących wiatru: w narożniku wartość obciążenia rośnie o 70% w stosunku do pola środkowego zgodnie z PN-EN 1991-1-4.

Alternatywą dla rusztu drewnianego są profile aluminiowe o przekroju 40×60 mm, które eliminują mostki termiczne w mniejszym stopniu niż drewno, ale pozwalają na większe rozstawy (do 80 cm). Aluminium nie wymaga impregnacji, nie gnije, ale ma wyższy współczynnik rozszerzalności cieplnej (23 × 10⁻⁶/K wobec 4 × 10�⁶/K dla drewna). To oznacza konieczność stosowania podkładek ślizgowych w miejscu styku z panelem elewacyjnym.

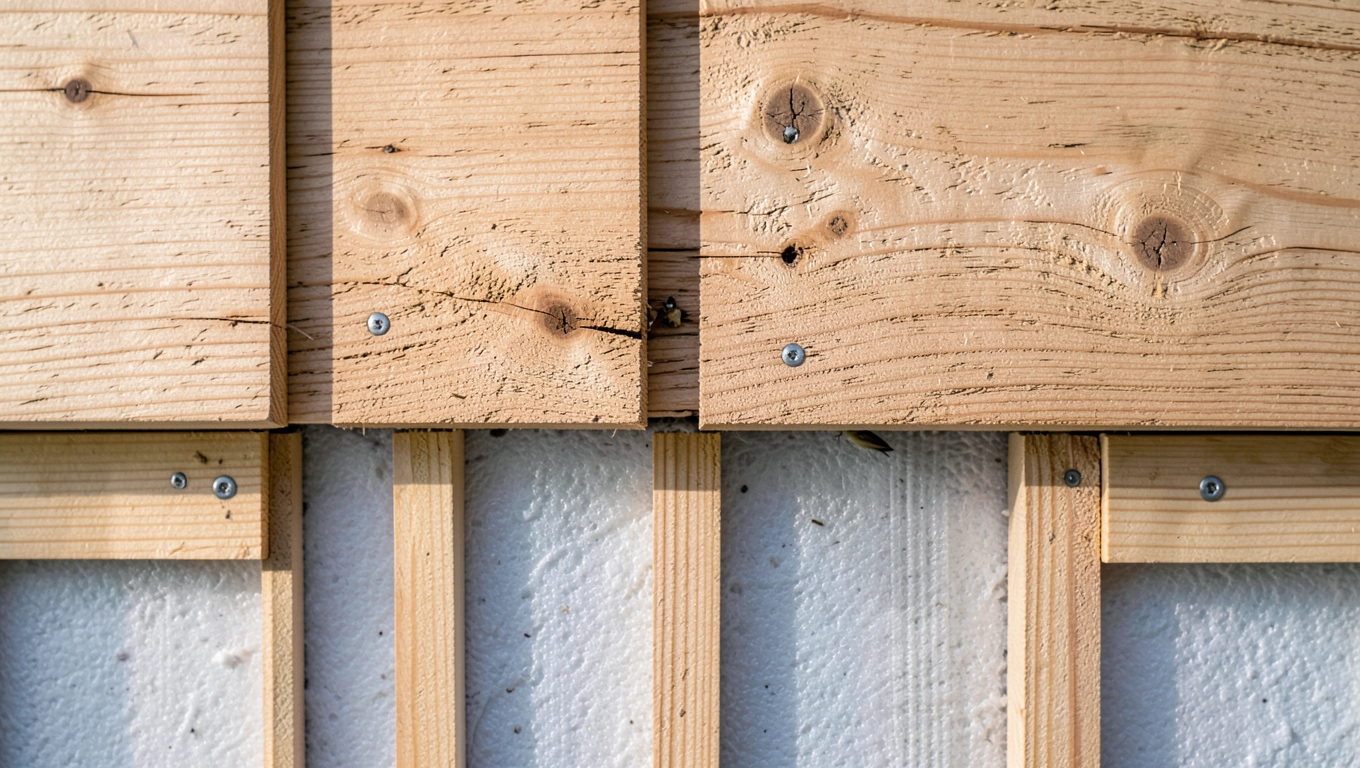

Dylatacja i wentylacja drewnianej elewacji na styropianie

Przerwy dylatacyjne w drewnianej elewacji wentylowanej to nie ozdobny detal, lecz wymóg fizyczny wynikający z higroskopijnej natury drewna. Deska świerkowa o wilgotności 12% w lecie (sucha pora) i 18% zimą (sezon grzewczy) zmienia swoją szerokość o 1,5 mm na każde 100 mm wymiaru nominalnego. Bez dylatacji deski zaczynają się wzajemnie wypychać i powstają trwałe odkształcenia w kształcie łódki.

Szczeliny między deskami 8-12 mm pozwalają drewnu na swobodną grę i jednocześnie stanowią kanał odprowadzający wodę deszczową. Woda, która wnika za okładzinę, spływa po membranie wiatroizolacyjnej i wychodzi na dole przez listwę startową. Cały system działa jak płaszcz nieprzemakalny, ale paroprzepuszczalny i to jest jego kluczowa przewaga nad tynkiem bezpośrednim na styropianie.

Wentylacja elewacji wentylowanej na styropianie opiera się na efekcie kominowym: powietrze wchodzi przez szczelinę dolną (200 cm²/mb), nagrzewa się od promieniowania słonecznego na powierzchni drewna, unosi się i wychodzi górą przez szczelinę pod okapem. Różnica temperatur między dołem a górą szczeliny sięga 8-12°C, co generuje ciągły przepływ powietrza 0,05-0,15 m/s. Ta wartość suszy drewno po każdym deszczu w ciągu 2-3 godzin.

Szczelina wentylacyjna parametry

Minimalna szczelina wentylacyjna między styropianem a deskami to 20 mm, optymalna 30-40 mm przy wysokości budynku powyżej 8 m. W budynkach jednorodzinnych do 7 m wysokości wystarczy 25 mm, ale każdy dodatkowy milimetr poprawia cyrkulację. Węższa szczelina (poniżej 20 mm) działa jak kanał laminarny, w którym powietrze praktycznie stoi, a wilgoć kondensuje.

Zgodnie z normą DIN 18516-1 szczelina wentylowana powinna zapewniać minimum 100 cm² przekroju wolnego na metr bieżący elewacji dla budynków niskich i 150 cm² dla wysokich. W praktyce oznacza to listwę startową z otworami o średnicy 8 mm w rozstawie co 4 cm lub siatkę perforowaną ze stali nierdzewnej. Taśma EPDM na styku kontrłaty ze styropianem zapobiega mostkom termicznym i zawilgoceniu punktowemu.

Dylatacje obwodowe i przy otworach

Przy oknach i drzwiach dylatacja wynosi minimum 10 mm i jest maskowana listwą krawędziową. Miejsce styku drewna z tynkiem lub innym materiałem elewacyjnym (np. cokół z kamienia) wymaga dylatacji 15 mm, ponieważ te materiały pracują w innym kierunku. Brak tej przerwy prowadzi do pęknięć w tynku przy ościeżnicach po pierwszej zimie.

Przy narożnikach budynku wykonuje się dylatację pionową co 8-10 m długości elewacji to kompensuje ruchy termiczne całego pasa deskowania. Standardowe profile dylatacyjne z EPDM o szerokości 80 mm zakrywają szczelinę 20 mm i zachowują szczelność przy ruchach do 5 mm. Rozstaw dylatacji oblicza się ze wzoru ΔL = α × L × ΔT, gdzie α dla drewna wynosi 4 × 10⁻⁶/K, a ΔT to różnica temperatur skrajnych (lato/zima) w Polsce to zwykle 50-60K.

Najczęstsze błędy przy łączeniu drewna ze styropianem

Montaż bez membrany wiatroizolacyjnej to grzech główny każdej elewacji wentylowanej na styropianie. Folia SDR ≥ 0,3 m kosztuje 8-14 zł/m², a jej brak oznacza kondensację pary wodnej na wewnętrznej stronie desek i rozwój grzybni w ciągu 18-24 miesięcy. Po tym czasie drewno nadaje się tylko do wymiany, a koszt demontażu i utylizacji znacznie przewyższa pierwotną oszczędność.

Drugi klasyczny błąd to mocowanie rusztu na krótkich kołkach, które nie sięgają do warstwy nośnej muru. Kołek fasadowy powinien wchodzić w mur min. 50-60 mm dla betonu komórkowego, 40 mm dla cegły ceramicznej i 30 mm dla betonu. Wkręcenie kołka tylko w styropian (5-20 cm) powoduje, że cały ruszt pracuje pod obciążeniem wiatrem i po 3-5 latach odstaje od ściany razem z deskami.

Trzeci problem to brak impregnacji drewna lub impregnacja powierzchowna zanurzeniowa. Klasa impregnacji 3 (NDB) dla drewna elewacyjnego to minimum, które zapewnia 15 lat ochrony przed grzybami i owadami. Impregnacja natryskowa na budowie penetruje drewno zaledwie 2-3 mm, podczas gdy ciśnieniowa (autoklaw) wprowadza substancję na głębokość 15-25 mm. Różnica w cenie to 12-20 zł/m², ale różnica w żywotności to 10-15 lat.

Błędy w doborze drewna i wykończeniu

Stosowanie drewna bez certyfikatu FSC lub PEFC, suszonego tylko powietrznie do wilgotności 18-22%, to prosta droga do paczenia się i pęknięć. Deski powinny być suszone komorowo do wilgotności 12-16% i czterostronnie strugane. Modrzew syberyjski o wilgotności 12% kosztuje 180-240 zł/m², ale wytrzymuje 30-40 lat bez dodatkowej konserwacji. Sosna skandynawska w tej samej klasie wytrzymuje 20-25 lat, świerk 15-20 lat.

Lazury i oleje do drewna elewacyjnego nakłada się dwuwarstwowo: pierwsza warstwa impregnuje (200 g/m²), druga tworzy powłokę ochronną (120 g/m²). Jednowarstwowe pokrycie wygląda dobrze przez pierwszy sezon, ale po 18 miesiącach UV degraduje spoiwo i drewno szarzeje. Renowacja lazuru co 5-7 lat na elewacjach nasłonecznionych i co 8-10 lat na zacienionych to standard dla drewna iglastego.

Błędy w wentylacji i dylatacji

Zamknięcie szczeliny wentylacyjnej od dołu siatką o zbyt małym przekroju (poniżej 80 cm²/mb) ogranicza ciąg powietrza o 40%. Skutkuje to wzrostem wilgotności drewna do 20-22% w okresie jesiennym i rozwojem pleśni w narożnikach. Prawidłowa listwa startowa ma przekrój perforacji 200 cm²/mb i jest wykonana z aluminium lub stali nierdzewnej plastik deformuje się pod wpływem temperatury po 3-4 latach.

Brak szczeliny 8-12 mm między deskami powoduje, że deski w sezonie letnim wypychają się wzajemnie i tworzą trwałe wybrzuszenia. Skutek jest nieodwracalny nawet po rozszczelnieniu deski nie wracają do pierwotnego kształtu. Wykonawca, który montuje deski „na styk", oszczędza 15 minut na każdy metr kwadratowy, ale inwestor traci gwarancję i zyskuje konieczność wymiany całej elewacji po 5-7 latach.

Najgroźniejszy błąd: montaż drewna na mokrym styropianie (po deszczu lub myciu ciśnieniowym). Wilgotność styropianu nie przeszkadza, ale wilgotne kontrłaty (powyżej 20%) w kontakcie z suchym styropianem przekazują wilgoć w głąb ściany. Po 2-3 sezonach pojawiają się wykwity solne na tynku od strony wewnętrznej.

Tabela porównawcza drewno na styropianie vs alternatywy

Kiedy drewno się NIE sprawdza

Elewacja drewniana na ociepleniu ze styropianu nie toleruje braku okapów i zbyt niskiego cokołu. Woda spływająca z dachu bez rynny na elewację powoduje trwałe plamy i przyspieszoną degradację dolnych desek. Minimalne wysunięcie okapu to 30 cm dla budynków do 8 m wysokości i 50 cm dla wyższych takie wartości wynikają z badań ITB dotyczących rozbryzgów wody deszczowej.

Ściany północne i wschodnie, na które rzadko pada bezpośrednie słońce, wymagają drewna o podwyższonej odporności biologicznej klasa 1 lub 2 wg EN 350. Modrzew, daglezja lub drewno termowane ThermoWood (obróbka w temp. 215°C) sprawdzają się tam, gdzie świerk i sosna pokryłyby się glonami po 5 latach. Drewno termowane zmienia kolor na ciemnobrązowy i zyskuje stabilność wymiarową o 50%.

Zgodnie z Warunkami Technicznymi 2021 (Rozporządzenie Ministra Infrastruktury), elewacja wentylowana na styropianie wymaga szczeliny min. 20 mm i odporności ogniowej NRO (nie rozprzestrzeniająca ognia) dla budynków powyżej 4 kondygnacji. Drewno z certyfikatem CWFT (np. modrzew o grubości ≥ 22 mm) spełnia ten wymóg bez dodatkowej impregnacji ogniochronnej.

Przed zakupem paneli warto pobrać próbki 3-4 wariantów kolorystycznych i położyć je na ścianie testowej na 7 dni. W tym czasie zobaczysz, jak zmienia się odcień pod wpływem słońca i deszczu. Producenci zwykle udostępniają próbki o wymiarze 15×30 cm za 30-80 zł to niewielki koszt, który eliminuje ryzyko nietrafionej decyzji kolorystycznej za kilkanaście tysięcy złotych.

Normy i przepisy

• PN-EN 1991-1-4 oddziaływanie wiatru na elewacje (rozkład obciążeń w narożnikach)
• PN-EN 13501-1 klasyfikacja ogniowa paneli elewacyjnych (klasa B-s2, d0 dla drewna trudnopalnego)
• PN-EN 350 trwałość drewna i odporność na grzyby (klasy 1-5)
• PN-EN 1995-1-1 Eurocode 5 projektowanie konstrukcji drewnianych
• DIN 18516-1 elewacje wentylowane, wymiary szczeliny i przekroje wentylacyjne
• Rozporządzenie MI z 2021 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki (§328 dot. elewacji)

Elewacja drewniana na ociepleniu ze styropianu to rozwiązanie o żywotności 25-40 lat pod warunkiem zachowania trzech filarów: prawidłowej szczeliny wentylacyjnej 30 mm, impregnacji klasy 3 NDB i dylatacji 8-12 mm. Każdy z tych elementów wpływa na siebie nawzajem brak jednego skraca żywotność pozostałych. Inwestorzy, którzy akceptują koszt 220-320 zł/m² za materiał z montażem, zyskują elewację o wartości rezydualnej 40% po 20 latach i zerowym koszcie utrzymania w pierwszych 10 latach eksploatacji.

Źródła danych: materiały Instytutu Techniki Budowlanej (itb.pl), normy PN-EN dostępne w serwisie PKN (pkn.pl), raporty GUS dotyczące cen materiałów budowlanych (stat.gov.pl), katalogi techniczne producentów drewna elewacyjnego (np. certyfikaty KOMO i CTB), Warunki Techniczne 2021 (isap.sejm.gov.pl).
