Jak zamontować panele PV na dachówce ceramicznej i nie zepsuć dachu?

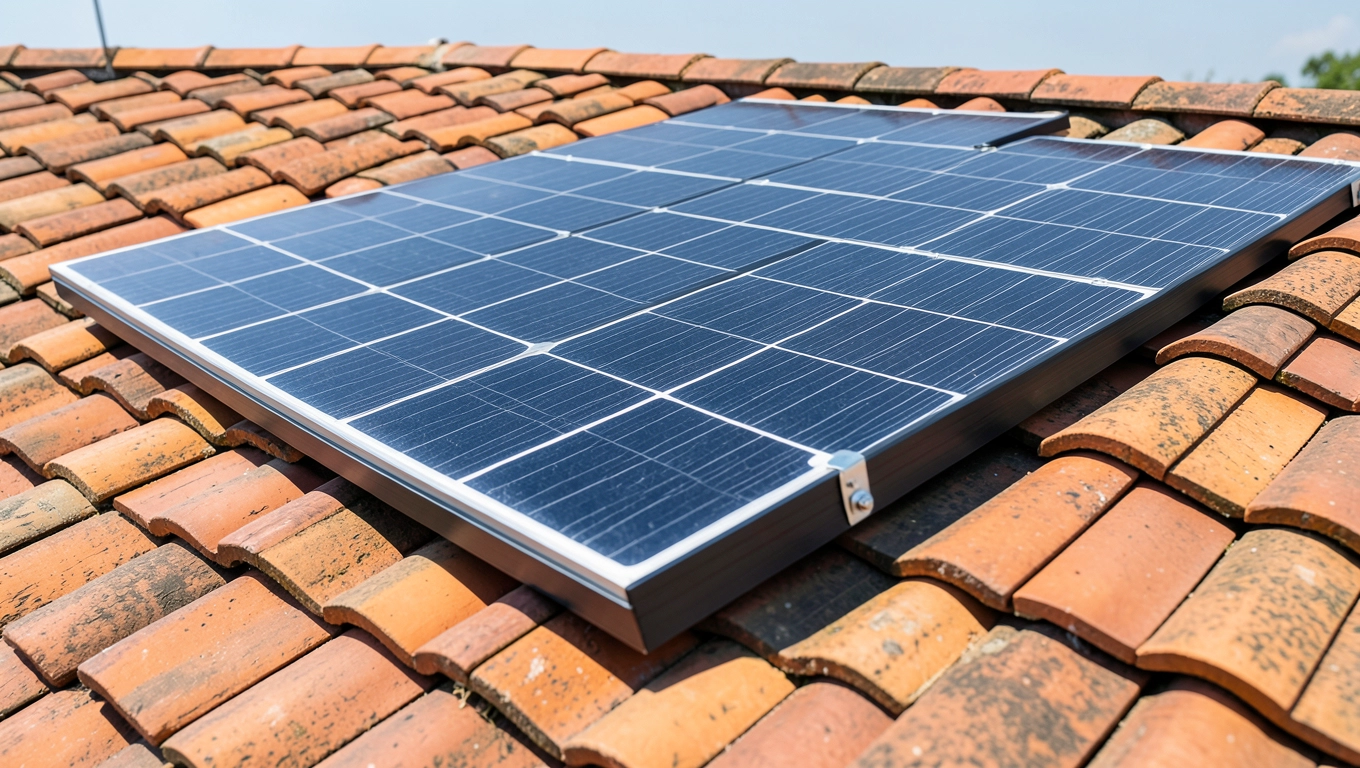

Dach pokryty dachówką ceramiczną to nie przeszkoda, lecz wyzwanie, które można skutecznie rozwiązać. Instalacja fotowoltaiczna na dachu pokrytym dachówką ceramiczną pozwala przekształcić promieniowanie słoneczne w oszczędności, jednak błędy w doborze haków czy sposobie mocowania mogą kosztować cię fortunę.

• Dobór haków i systemu montażowego na dachówkę ceramiczną
• Mocowanie paneli PV na dachówce krok po kroku
• Zabezpieczenie dachu przed przeciekami i wiatrem przy instalacji PV
• Optymalny kąt nachylenia paneli na dachówce ceramicznej
• Pytania i odpowiedzi Instalacja fotowoltaiczna na dachu pokrytym dachówką ceramiczną

Dobór haków i systemu montażowego na dachówkę ceramiczną

Dachówka ceramiczna swoją kruchością i specyficzną strukturą wymusza zupełnie inne podejście niż blacha czy gont. Nie da się jej przykręcić bezpośrednio każdy punkt mocowania musi rozkładać siłę na większą powierzchnię, by uniknąć pęknięć. Dlatego podstawą całego systemu jest hak montażowy, który podpcina się pod dachówkę i opiera o krokiew, nie naruszając jej struktury. Wybór odpowiedniego haku to pierwsza decyzja determinująca szczelność dachu przez dekady.

Haki montażowe występują w kilku wariantach geometrycznych trapezowe, proste i kątowe a każdy z nich dopasowuje się do profilu konkretnej dachówki. Hak trapezowy sprawdza się przy dachówce falistej, hak kątowy przy karpiówce, a hak prosty przy dachówce płaskiej. Mechanizm jest prosty: im dokładniej hak przylega do kształtu dachówki, tym mniejsze naprężenia powstają w materiale podczas montażu i eksploatacji.

Jeśli chodzi o materiał, stainless steel stop A2 lub A4 oraz aluminium to jedyne rozsądne wybory. Powód? Panele fotowoltaiczne pracują na dachu przez 25-30 lat, wystawione na działanie wilgoci, kwaśnych deszczy i zmiennych temperatur. Stal nierdzewna A4 (gatunek 1.4301) wykazuje odporność na korozję wżerową w środowisku morskim, co ma znaczenie w pobliżu wybrzeża. Aluminium z kolei waży mniej, ale wymaga solidnego zamocowania wkrętów ze stali nierdzewnej, by uniknąć korozji kontaktowej.

Powiązany temat instalacja paneli fotowoltaicznych na dachu pokrytym blachodachówką

Kluczowym parametrem jest rozstaw haków odpowiadający rozstawowi krokwi zazwyczaj 60-90 cm w więźbach tradycyjnych. Hak musi trafiać w krokiew dokładnie. Zły pomiar prowadzi do punktowego obciążenia dachówki, a to prosta droga do jej pęknięcia podczas pierwszej burzy. Norma PN-EN 1993-1-3 reguluje minimalne przekroje i wytrzymałość łączników w konstrukcjach stalowych, ale praktyka mówi jasno: rozkładaj obciążenie na minimum 3-4 krokwie na każdy rząd paneli.

Hak łączy się z krokwiami za pomocą wkrętów nierdzewnych o średnicy minimum 8 mm i długości dobieranej do grubości krokwi. Długość wkręta powinna wynosić co najmniej 2/3 grubości krokwi. To zagwarantuje, że siły wiatru przekazywane na panele nie wyrwą łącznika. Eurocode 1 oddziaływania wiatrowe (PN-EN 1991-1-4) definiuje strefy obciążenia dla dachów skośnych; projektant systemu powinen przeliczyć siłę ssącą wiatru dla twojego regionu i dobrać hak o odpowiedniej nośności.

Cały system montażowy składa się z haków, szyn nośnych i obejm panelowych. Szyny montuje się poziomo lub pionowo w zależności od kierunku krokwi. Wybór kierunku szyn wpływa na estetykę i rozkład obciążeń. Przykładowo, szyny pionowe lepiej rozkładają masa paneli na krokwie w kierunku spadku dachu, co zmniejsza moment gnący w zawieszeniu.

Porównanie typów haków montażowych

Nigdy nie instaluj haków przeznaczonych do blachy trapezowej na dachówce ceramicznej ich geometria generuje punktowe naciski prowadzące do pęknięć.

Mocowanie paneli PV na dachówce krok po kroku

Proces instalacji paneli fotowoltaicznych na dachówce ceramicznej składa się z pięciu kluczowych etapów, z których każdy wymaga precyzji i zrozumienia fizyki konstrukcji. Pominięcie choćby jednego kroku skutkuje ryzykiem przecieków lub niestabilnego zamocowania.

Pierwszym krokiem jest lokalizacja krokwi za pomocą wykrywacza zbrojenia lub próbnego odwiertu. Dachówka ceramiczna sama w sobie nie niesie obciążeń siły przekazuje więźba dachowa. Haki muszą trafić dokładnie w jej środek. Błąd na 2 cm może spowodować, że wkręt znajdzie się na krawędzi krokwi, osłabiając połączenie o 40% w porównaniu z mocowaniem w centrum.

Drugi etap to usunięcie wybranych dachówek w miejscach mocowania haków. Nie wolno ich uderzać młotkiem -.Delikatne podważenie i uniesienie chroni przed mikropęknięciami. Każda dachówka waży 3-5 kg; przy ręcznym podniesieniu ryzyko uszkodzenia jest minimalne, o ile zachowasz kąt odchylenia zgodny z profilem zamknięcia.

Trzeci krok to nawiercenie otworów pod wkręty. Średnica wiertła dobiera się do rozmiaru wkręta zazwyczaj 5-6 mm dla haków nierdzewnych. Głębokość nawiercenia nie może przekraczać 2/3 grubości krokwi, by nie osłabić jej wytrzymałości na zginanie. Po nawierceniu należy oczyścić otwór z pyłu drzewnego, który w połączeniu z wilgocią przyspiesza korozję.

Po zamocowaniu haków zakłada się szynę nośną i dokręca ją momentem obrotowym zgodnym z normą producenta zazwyczaj 15-20 Nm dla stali nierdzewnej. Niedokręcenie skutkuje luzowaniem pod wpływem wibracji wiatrowych; przekręcenie może zerwać gwint. Po zamocowaniu haków przywraca się dachówki na miejsce, kontrolując szczelność zamknięcia z sąsiednimi dachówkami.

Ostatni etap to montaż samych paneli PV na szynach za pomocą obejm bocznych. Panele układa się zazwyczaj poziomo, rzędami, z zachowaniem szczeliny dylatacyjnej 5-10 mm między panelem a dachówką. Szczelina ta umożliwia cyrkulację powietrza, chłodzenie paneli i odprowadzanie wody opadowej. Brak szczeliny obniża sprawność paneli o 5-8% przez przegrzanie.

Najczęstsze błędy podczas mocowania

• Używanie wkrętów stalowych zamiast nierdzewnych korozja wżerowa po 3-5 latach.
• Mocowanie haków w szczelinach między dachówkami brak podparcia na krokwi.
• Niedostateczny moment dokręcenia luzowanie i hałasowanie podczas wiatru.
• Pominięcie uszczelek gumowych pod hakiem ryzyko przecieku wzdłuż wkręta.

Każdy z tych błędów generuje nie tylko koszty napraw, ale również realne zagrożenie dla bezpieczeństwa konstrukcji dachu. Szczelność dachu zależy od precyzji na etapie mocowania inwestycja w czasochłonne pomiary zwraca się wielokrotnie.

Zabezpieczenie dachu przed przeciekami i wiatrem przy instalacji PV

Każdy otwór wwiercony w dach to potencjalny most dla wody. Nawet 10-milimetrowy wkręt nierdzewny wprowadza szczelinę, którą trzeba uszczelnić w sposób trwały, odporny na starzenie i temperaturę. Jedynie systemowe podejście do hydroizolacji gwarantuje, że dach nie zacznie przeciekać po pierwszej zimie.

Podstawowym elementem uszczelniającym jest gumowa uszczelka butylowa wkładana między hak a dachówkę. Butyl to materiał termoutwardzalny, który po dociśnięciu tworzy monolithicznyko hydroizolacyjny. Ważne, by uszczelka miała grubość minimum 3 mm i szerokość dopasowaną do powierzchni przylegania haka. Zbyt cienka uszczelka nie wypełni szczeliny między krzywizną dachówki a płaską powierzchnią haka.

Dodatkową warstwę stanowi taśma uszczelniająca na bazie poliolefinów, nakładana wokół otworu wkręta. Taśma ta jest elastyczna w temperaturze od -30°C do +80°C, co odpowiada warunkom atmosferycznym w Polsce. Po nałożeniu tworzy wodoodporną barierę, która nie pęka podczas cykli zamrażania i rozmrażania. Jest to kluczowe dla trwałości połączenia w polskich warunkach klimatycznych.

Obciążenie wiatrem to drugi filar bezpieczeństwa instalacji PV. Siła ssąca wiatru na dachu skośnym może przekraczać 1,0 kN/m² w strefach eksponowanych. Zgodnie z PN-EN 1991-1-4 projektant musi wyznaczyć ciśnienie szczytowe dla lokalizacji i dobrać hak o nośności minimum 1,5 raza większej od obliczeniowej siły wiatru. To zasada współczynnika bezpieczeństwa stosowana w budownictwie mostowym, a tu stosowana do dachów.

Systemowe rozwiązanie stanowią profile stalowe łączące haki w poprzeczne kratownice. Kratownica rozkłada siłę wiatru na sąsiednie haki, tworząc współpracującą konstrukcję. Przykładowo, cztery haki połączone kratownicą przeniosą obciążenie wiatru lepiej niż cztery haki działające niezależnie. Norma PN-EN 1993-1-1 (Eurocode 3) pozwala na projektowanie takich kratownic jako struktur przestrzennych.

Na etapie wykończenia warto zainstalować fartuchy ołowiane lub aluminiowe w miejscach, gdzie dachówki są podnoszone dla haków. Fartuchy te kierują wodę opadową z powrotem na dachówkę, chroniąc hak przed bezpośrednim kontaktem ze strumieniem wody. To rozwiązanie stosowane w renowacjach zabytkowych, ale równie skuteczne w nowych instalacjach PV.

Tabela wytrzymałości haków w zależności od strefy wiatrowej

Zawsze konsultuj dobór haków z projektantem systemu PV znającym lokalne warunki wiatrowe oszczędność na hakach może kosztować zerwanie paneli podczas pierwszej burzy.

Optymalny kąt nachylenia paneli na dachówce ceramicznej

Kąt nachylenia paneli fotowoltaicznych bezpośrednio przekłada się na ilość energii, jaką można wygenerować w ciągu roku. Dla Polski optymalny kąt to 30-40 stopni, ale dachówka ceramiczna często narzuca własną geometrię. Zadaniem instalatora jest znalezienie kompromisu między możliwościami konstrukcyjnymi a maksymalizacją uzysku.

Dachówka ceramiczna układana jest zazwyczaj pod kątem 35-55 stopni to już bliskie ideału dla PV. Jeśli twój dach ma 40 stopni nachylenia, panele zamontowane równolegle do połaci osiągną niemal optymalny kąt absorpcji promieniowania słonecznego. Odstępstwo od ideału o 5-10 stopni obniża roczny uzysk energii zaledwie o 2-4%, co jest akceptowalne.

Problem pojawia się, gdy kąt dachu jest zbyt płaski (poniżej 20 stopni) lub zbyt stromy (powyżej 60 stopni). W przypadku dachów płaskich konieczne jest zastosowanie konstrukcji wsporczej (stelażPV) podnoszącej panele pod kątem 30-35 stopni. Konstrukcja ta wymaga dodatkowego obciążenia balastowego (50-120 kg/m²) lub mocowania do dachu, co komplikuje instalację i zwiększa koszty.

Przy dachach stromych (powyżej 60 stopni) panele montowane równolegle do połaci generują mniej energii z powodu sinusa kąta padania promieniowania. W takich przypadkach stosuje się systemy z regulowanym kątem lub dodatkowe ramy odchylające. Jednak te rozwiązania zwiększają boczną powierzchnię paneli, co podnoszona obciążenie wiatrem konieczne jest ponowne przeliczenie sił zgodnie z Eurocode.

Kierunek położenia paneli (azymut) jest równie ważny jak kąt nachylenia. Dla Polski optymalne jest południe (azymut 180°), ale, i zachodnie orientacje możliwe z wynikiem 80-85% maksymalnego uzysku. Strona wschodnia generuje więcej energii przed południem, zachodnia po południu to istotne dla prosumentów, którzy chcą zrównoważyć zużycie w ciągu dnia.

Pamiętaj, że każde odchylenie od optymalnego kąta i kierunku zmniejsza efektywność energetyczną instalacji. Przykładowo, panele skierowane na wschód pod kątem 30 stopni wygenerują około 75% energii w porównaniu z orientacją południową. To może przesądzić o opłacalności inwestycji przy małej powierzchni dachu.

Przykładowe uzyski energii w zależności od kąta i azymutu (kWh/m²/rok)

Podsumowując, instalacja fotowoltaiczna na dachu pokrytym dachówką ceramiczną wymaga starannego doboru komponentów, precyzyjnego wykonania i zrozumienia między ą montażową a konstrukcją dachu. Każdy etap od wyboru haków, przez mocowanie, po zabezpieczenie przecieków i optymalizację kąta wpływa na długoterminową efektywność energetyczną i bezpieczeństwo. Inwestycja w jakościowe rozwiązania zwraca się w postaci niższych rachunków za prąd i spokoju przez dekady.

Jeśli chcesz, by twoja instalacja PV na dachówce ceramicznej została wykonana zgodnie ze sztuką budowlaną i normami, skontaktuj się z certyfikowanym instalatorem w twojej okolicy, który przeprowadzi dokładną analizę więźby dachowej, obliczy obciążenia wiatrowe i dobierze optymalny system montażowy.
