Jak obrobić okno dachowe karton gipsem bez błędów

Masz rację, że obróbka okna dachowego płytą gipsowo-kartonową budzi niepokój, zwłaszcza gdy zależy Ci na prostych liniach, trwałych narożnikach i braku pękających spoin. Pytanie jak obrobić okno dachowe karton gipsem nie ma jednej odpowiedzi uniwersalnej, ponieważ sposób wykonania zależy od kąta nachylenia połaci, grubości ocieplenia, rodzaju okna oraz tego, czy wnęka ma pozostać prostopadła do płaszczyzny dachu, czy podążać za jego spadkiem. Z pozoru łatwe docięcie płyt może skończyć się szczelinami przy ramie, odspojeniem zabudowy albo ograniczeniem dopływu światła. Na szczęście całość można zrobić solidnie, jeśli najpierw ustali się geometrię, a potem konsekwentnie zachowa dylatacje i prawidłowo zbroi połączenia.

• Jakie płyty g-k wybrać do okna połaciowego
• Montaż profili i stelaża wokół okna dachowego
• Szczeliny, taśmy i szpachlowanie przy oknie dachowym
• Najczęstsze błędy przy obróbce okna dachowego płytą g-k
• Kiedy potrzebny jest projekt lub inspektor nadzoru
• Praktyczna kolejność prac i kontrola jakości
• Warunki odbioru obróbki płytą g-k

Jakie płyty g-k wybrać do okna połaciowego

W pomieszczeniu o normalnej wilgotności wystarczy zwykle płyta gipsowo-kartonowa typu A grubości 12,5 mm. Zapewnia ona odpowiednią sztywność obudowy i dobrze znosi typowe wahania temperatury wywołane pracą okna. Cieńszy arkusz 9,5 mm łatwiej się ugina przy krótkich odcinkach, dlatego wymaga częstszego podparcia i częściej pęka w strefie narożnej.

W łazience lub kuchni lepsza będzie płyta typu H2 o zmniejszonym chłonie wody. Nie należy jednak traktować jej jako izolacji przeciwwilgociowej. Pod płytami potrzebna jest ciągła membrana paroizolacyjna, a newralgiczne przejścia i naroża trzeba uszczelnić materiałami przeznaczonymi do podłoży gipsowych.

Ceny materiałów są orientacyjne i zależą od regionu, producenta oraz wielkości zamówienia. Nie obejmują profili, wkrętów, taśm ani masy szpachlowej. Przy małej wnęce sama płyta może kosztować niewiele, lecz akcesoria i robocizna często przewyższają jej wartość.

Do poddasza, w którym okno pozostaje zamknięte przez długie okresy, wybieraj płytę zwykłą zamiast impregnacji, jeśli nie ma uzasadnionego powodu. Wilgoć robocza powstająca podczas montażu szybko znika po uruchomieniu wentylacji. Stałe zawilgocenie wskazuje raczej na problem z paroizolacją, wentylacją lub przeciekiem niż na brak płyty H2.

Nie stosuj płyt g-k bezpośrednio na zimny dach ani do zabudowy komina. Blisko przewodu dymowego wymagane są materiały i odległości określone przez producenta systemu oraz przepisy ochrony przeciwpożarowej. Przy kominie rozwiązanie projektuje się indywidualnie, uwzględniając temperaturę spalin i wymagany odstęp palny.

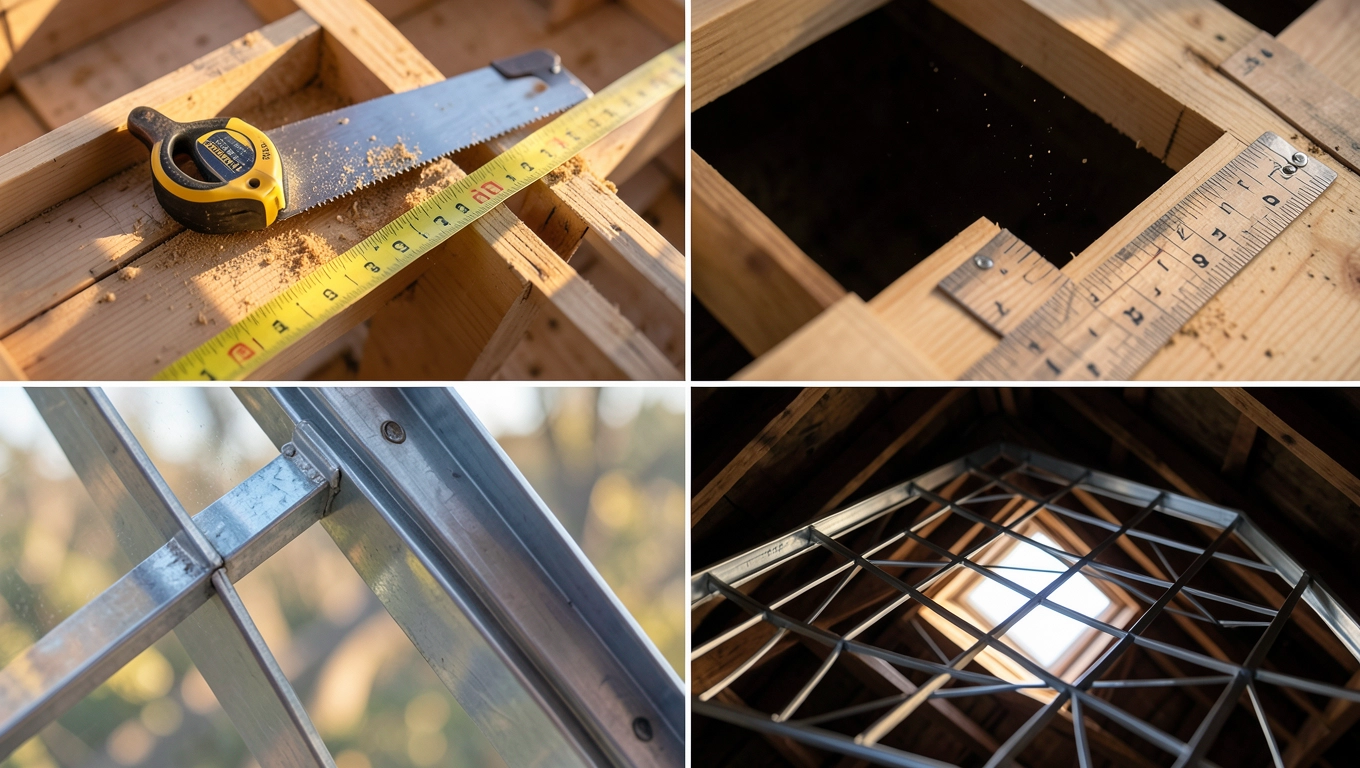

Montaż profili i stelaża wokół okna dachowego

Najpierw oznacz na elementach konstrukcyjnych płaszczyznę przyszłej zabudowy. Jeśli okno ma wnękę prostopadłą do podłogi, potrzebujesz miary w pionie, poziomie i obu przekątnych. Nachylone do okna płaszczyzny łatwiej wymierzyć od jednej bazy, ponieważ osobne pomiary po obu stronach często kończą się walcowaniem całej konstrukcji.

Profile przyścienne mocuje się do stabilnego podłoża, a nie do folii dachowej, wełny mineralnej ani obróbki blacharskiej. Stelaż musi przenosić ciężar płyt bez udziału warstw elastycznych. Użyj kołków dobranych do muru lub drewna; same wkręty nie sprawdzają się w podłożu sypkim, cienkim metalu ani miękkiej izolacji.

Przy oknie szerokim lub zabudowanym ciężkim materiałem zastosuj profile UA zamiast samych CW. Cienki profil może wprawdzie utrzymać płytę, lecz przy długim odcinku łatwo skręci się podczas dokręcania wkrętów. Szczególnie podatne na odkształcenie są dolne fragmenty wnęki, gdzie brak podparcia natychmiast ujawnia się nierówną linią światła.

Stelaż ustawiaj z lekkim dystansem od ramy, zwykle 3-5 mm. Szczelina pozwala oddzielić płytę od okna, którego rama pracuje pod wpływem temperatury i wiatru. Nie szpachluj bezpośrednio arkusza do tworzywa ani drewna, ponieważ każdy ruch ramy przeniesie naprężenie na spoinę.

Przed przykręceniem płyt sprawdź, czy krawędź arkusza zawsze trafia w profil. Nie ufaj jedynie ołówkowej kresce, ponieważ płyta może opaść o kilka milimetrów pod własnym ciężarem. Najpierw usztywnij konstrukcję kawałkami poszycia, potem wytrasuj położenie profili przez otwory kontrolne.

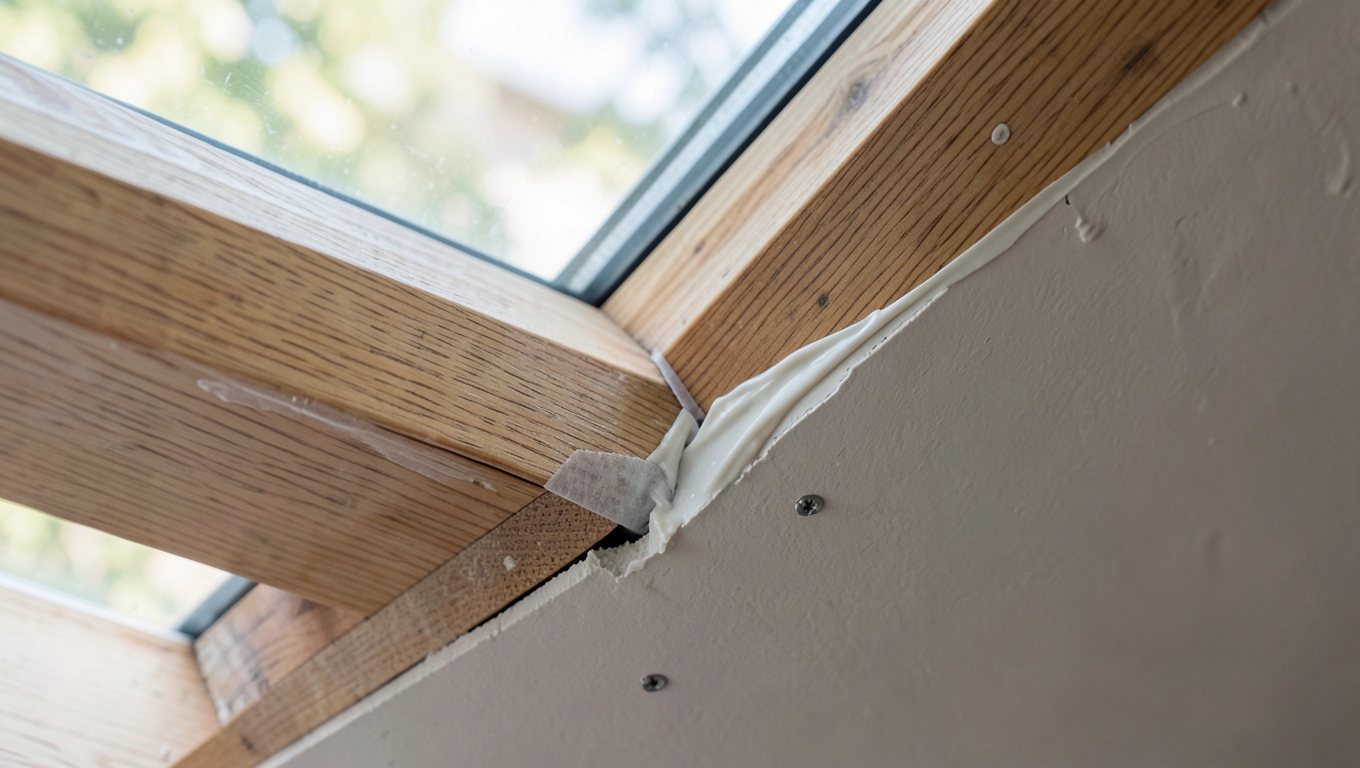

Szczeliny, taśmy i szpachlowanie przy oknie dachowym

Połączenie płyty z oknem wymaga materiału, który pozostaje elastyczny i jednocześnie wytrzymuje ruchy podłoża. Zwykle stosuje się specjalną taśmę rozprężną oraz akryl lub elastomerową masę uszczelniającą. Zwykła siatka zbrojąca i twarda gipsowa masa nie mogą przenieść cyklicznych zmian długości, choćby szczelina wyglądała po zaschnięciu idealnie.

Taśma rozprężna powinna mieć szerokość dopasowaną do planowanej szczeliny, a nie odwrotnie. Jeżeli fuga będzie szeroka, zbyt wąski pasek nie odetnie przeciągu i straci ochronę. Dokładne wartości dobiera się z karty technicznej wyrobu, ponieważ zakres ściskania zależy od konkretnego produktu i grubości spoiny.

Spoiny między płytami wypełniaj masą, wtapiaj w nią zbrojenie, a po stwardnieniu nakładaj kolejną warstwę. Pierwsza warstwa ma wyrównać podłoże, nie musi od razu znikać bez śladu. Zbyt grube jednorazowe pociągnięcie schnie nierówno, mocno pracuje i zwiększa ryzyko skurczu.

Kolejność ma znaczenie. Najpierw zabezpiecza się połączenie z ramą, potem szpachluje naroża i spoiny arkuszy. Takie ułożenie pozwala później kontrolować pęknięcia bez mieszania zadań i ułatwia poprawę pojedynczego miejsca.

Krawędzie cięte zawsze zbieżnie pogładź papierem ściernym lub strugiem, lecz nie zatapiaj rdzenia. Zbieżna krawędź ułatwia zagłębienie taśmy, a brak wybicia włókna ogranicza osypywanie masy. Nie umieszczaj kilku spoin w jednym przekroju, ponieważ krzyżujące się naprężenia niemal zawsze kończą się rysą.

Po wyschnięciu sprawdź powierzchnię szeroką szpachlą pod światło padające wzdłuż ściany. Doświetlenie z błyskiem ujawnia nawet niewielkie progi, których zwykłe spojrzenie nie pokazuje. Całość przeszlifuj drobnym papierem, odpyl i dopiero wtedy gruntuj, ponieważ pył gipsowy słabo wiąże farbę.

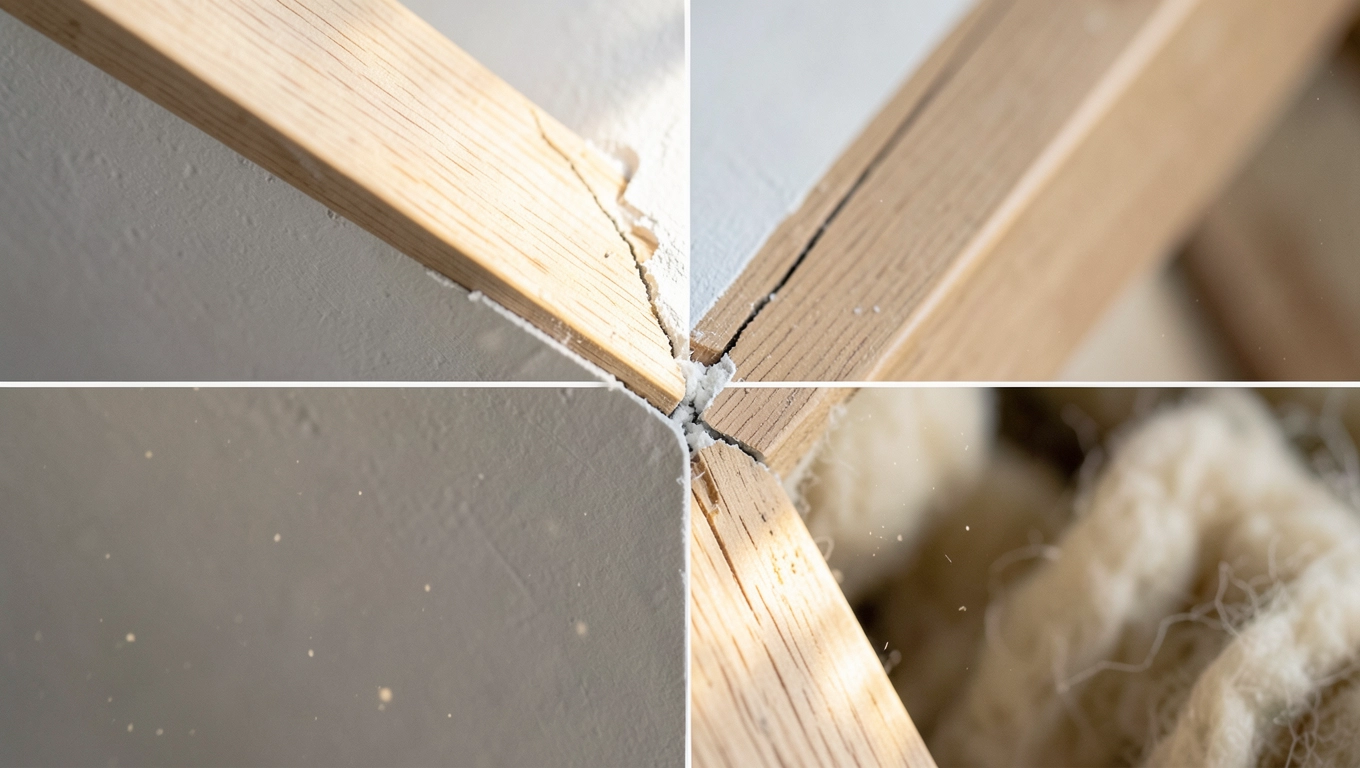

Najczęstsze błędy przy obróbce okna dachowego płytą g-k

Najwięcej szkód wynika z przekonania, że płyta ma być sztywno połączona z oknem. Rama pracuje inaczej niż stalowy stelaż, dlatego zalanie szczeliny gipsem tworzy most prowadzący pęknięcie. Prawidłowa szczelina dylatacyjna nie szpeci wnęki, jeśli pozostaje zamknięta elastycznym wyrobem i odpowiednio dobraną listwą maskującą.

Drugim częstym błędem jest oszczędzanie na podporach. Profil ustawiony zbyt daleko od krawędzi płyty nie chroni jej przed uderzeniem ani ugięciem. Krótki bok szybko traci płaskość, zwłaszcza przy głębokim oknie, gdzie element użytkowy stale obciąża naroże.

• Mocowanie profili do folii, wełny lub blachy zamiast do konstrukcji nośnej.
• Pozostawienie ostrych, wykruszonych lub zbieżnych w przeciwną stronę krawędzi płyt.
• Brak zbrojenia spoin, zwłaszcza na styku skosu i obudowy prostopadłej.
• Użycie zwykłej szpachli w miejscu elastycznej masy uszczelniającej.
• Malowanie niedostatecznie suchego, zapylonego lub niezagruntowanego podłoża.

Pamiętaj też o dostępie do sterowania oknem, konserwacji okuć i ewentualnej wymianie uszkodzonej szyby. Zabudowa nie może zakrywać zaczepów, klap wentylacyjnych ani miejsca potrzebnego do obrócenia skrzydła. Brak technicznego centymetra może po zakończeniu prac kosztować dużo więcej niż pozornie zgrabna wnęka.

Przed farbą skontroluj całość po co najmniej 24 godzinach schnięcia i zwykłej wentylacji. Szukaj włosowatych pęknięć, miękkich miejsc oraz odspojonej taśmy. Naprawę wykonuj etapami, bo szpachlowanie całej szczeliny grubą warstwą nie zlikwiduje ruchomego połączenia.

Jeśli podczas pracy okaże się, że okno jest zbyt płytkie, a uzyskanie wnęki wymaga przecięcia krokwi lub warstwy izolacji, przerwij montaż i poproś o ocenę projektową. Samodzielne skracanie elementów nośnych dachu może naruszać konstrukcję, ciągłość izolacji oraz warunki montażu określone przez jego producenta.

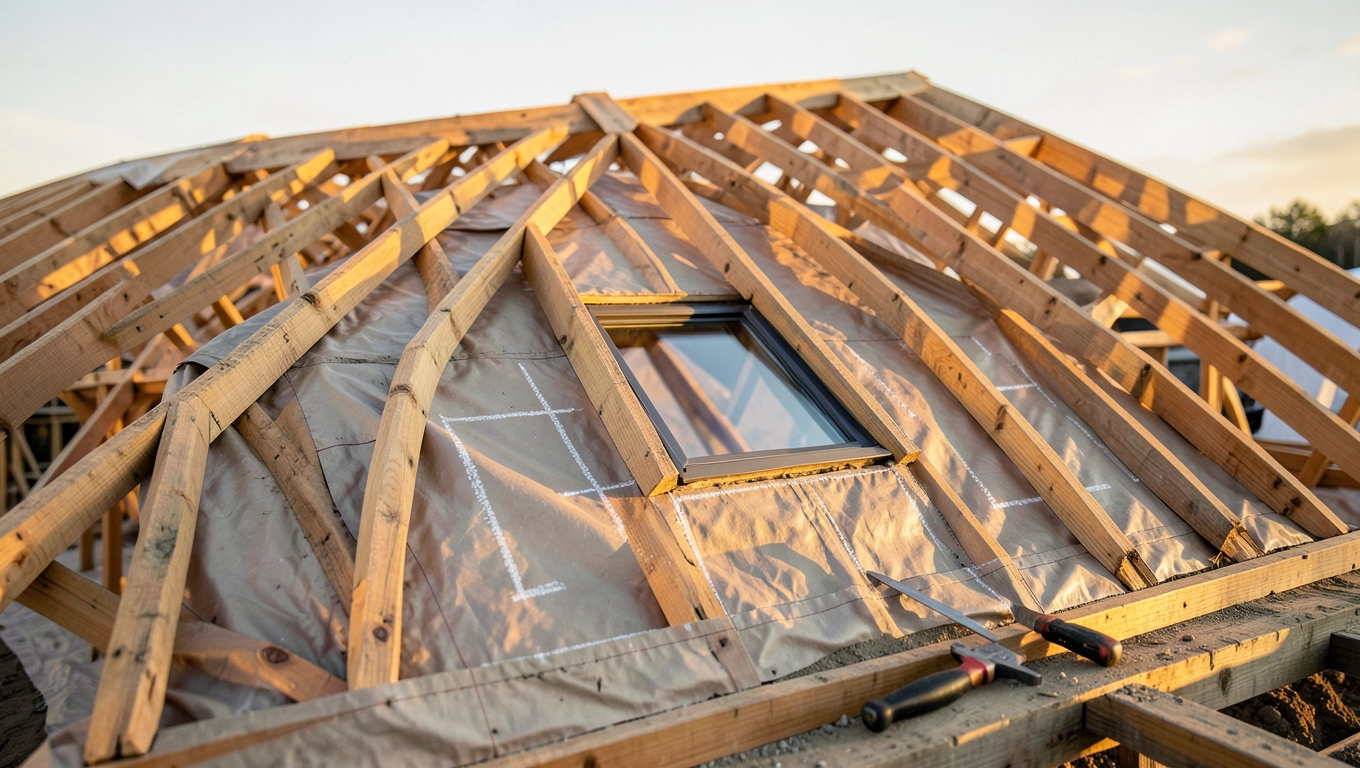

Kiedy potrzebny jest projekt lub inspektor nadzoru

Zwykłą obudowę istniejącego okna można wykonać bez zmiany konstrukcji dachu, jeśli nie narusza się krokwi, łat, membrany ani paroizolacji. Każde przecięcie nośne, zmiana wysokości zabudowy wpływająca na wentylację albo przesunięcie warstwy izolacyjnej wymaga jednak sprawdzenia. Dotyczy to także sytuacji, gdy okno zostaje przenoszone, powiększane lub wymieniane na cięższe.

Projektant powinien ocenić obciążenia zgodnie z Eurokodami, zwłaszcza PN-EN 1991 oraz PN-EN 1990. Szczegóły konstrukcyjne należy rozpatrywać wraz z wymaganiami PN-EN 1995-1-1 dla drewna albo właściwej części Eurokodu 3 dla stali. Wymagania dotyczące nośności i stateczności wynikają ponadto z rozporządzenia w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.

Nie każda praca przy oknie wymaga formalnego zgłoszenia, lecz granicę między remontem a przebudową określają przepisy prawa budowlanego. Przy wątpliwościach najbezpieczniej uzyskać pisemną ocenę projektanta lub inspektora nadzoru. Dokument taki porządkuje odpowiedzialność i często ułatwia późniejszą sprzedaż lub odbiór nieruchomości.

Projekt przydaje się również wtedy, gdy trzeba zachować określoną odporność ogniową. Płyta ogniochronna sama w sobie jej nie gwarantuje, ponieważ zabezpieczenie ocenia się dla całego zespołu ściany, stropu, połączeń i materiałów. Samodzielna wymiana F na zwykłą płytę może obniżyć deklarowaną odporność całej przegrody.

Prace na wysokości, blisko przewodów elektrycznych lub w miejscu możliwego oblodzenia wymagają rusztowania, odpowiedniej drabiny i zabezpieczenia narzędzi. Nie opieraj obudowy na skrzydle okna, nawet gdy wydaje się ono zamknięte. Przypadkowe otwarcie może wyrwać profil lub uszkodzić okucie.

Praktyczna kolejność prac i kontrola jakości

Rozpocznij od pomiarów, sprawdzenia płaszczyzny i sfotografowania istniejących warstw. Następnie wyznacz stelaż, zamocuj profile, uzupełnij usztywnienia i skontroluj przekątne. Dopiero po tej kontroli tnij oraz przykręcaj płyty, pozostawiając szczeliny przy ramie i krawędziach konstrukcyjnych.

Po montażu usuń pył, wyrównaj krawędzie i wykonaj uszczelnienie połączeń ruchomych. Kolejno nakładaj zbrojenie, masę, narożniki oraz warstwy wykończeniowe. Farbę aplikuj po osiągnięciu wilgotności zalecanej przez producenta masy, zwykle gdy podłoże jest jednolicie jasne i suche.

1. Sprawdź kąt połaci, stan izolacji i przebieg konstrukcji.
2. Wytrasuj obrys wnęki oraz punkty mocowania profili.
3. Zamontuj profile i zmierz przekątne otworu.
4. Przykręć płyty, zachowując 3-5 mm dylatacji przy ramie.
5. Uszczelnij połączenie elastyczne i zabezpiecz spoiny.
6. Po wyschnięciu przeszlifuj, odpyl, zagruntuj i pomaluj.

Odbiór przeprowadź przy świetle dziennym i sztucznym. Sprawdź, czy szczelina przy ramie ma stałą szerokość, a profile nie przesztywniają otworu. Następnie kilkukrotnie otwórz i zamknij okno, obserwując naroża. Rysa, która pojawia się już po pierwszym cyklu, zwykle świadczy o błędnym rozwiązaniu dylatacji, a nie o złej farbie.

Podane ceny mają charakter poglądowy i nie stanowią kosztorysu. Przed zakupem zmierz długość wszystkich profili, liczbę arkuszy oraz przewidywane odpady. Dla pojedynczego okna wystarczy zwykle od 3 do 6 m² płyt, zależnie od szerokości, nachylenia połaci i projektowanej głębokości wnęki.

Przygotuj próbny szkic z trzema wymiarami dla każdej płaszczyzny. Sam rzut z góry nie pokazuje wysunięcia wnęki, różnicy przekątnych ani punktów, w których zabudowa zetknie się z belką. Szkic 1:10 pozwala też zamówić odpowiednią długość profili bez kupowania kilku dodatkowych sztuk.

Warunki odbioru obróbki płytą g-k

Gotowa powierzchnia powinna być równa, sucha i pozbawiona widocznych drgań przy lekkim nacisku. Łebki wkrętów nie mogą przecinać kartonu, lecz nie powinny też wystawać ponad płaszczyznę. Każdy taki detal szpachluje się, a nie maskuje samą farbą.

W strefie okna dopuszczalne są szczeliny projektowane, o ile pozostają trwale uszczelnione. Nie powinno być natomiast rys, odspojonej taśmy ani pęknięć przebiegających przez środek płyty. Takie uszkodzenia oznaczają zwykle ruch konstrukcji albo zbyt rzadkie podparcie.

• Zachowaj dokumentację zakupionych płyt, profili, taśm i mas.
• Zapisz grubość zabudowy oraz sposób mocowania stelaża.
• Przechowaj jedno zdjęcie folii paroizolacyjnej przed jej zamknięciem.
• Przy zabudowie ościeżnicy zachowaj dostęp do regulacji i konserwacji okuć.

Dokumentacja przyda się podczas przyszłych napraw, kontroli instalacji lub wymiany okna. Warto też zachować niewielki zapas pomalowanej płyty, lecz po remoncie trudno dobrać identyczny odcień. Bezpieczniej przechować niewielki fragment tej samej partii farby, o ile pozostaje szczelnie zamknięty i nie zamarza.

Najtrudniejsza bywa nie obróbka płyt, lecz wcześniejsze podjęcie decyzji geometrii i właściwej dylatacji. Jeśli zmierzysz konstrukcję, nie połączysz sztywno płyty z ramą i zadbasz o podparcie każdej krawędzi, efekt będzie trwały. Przy skomplikowanym skosie, głębokiej wnęce lub ingerencji w elementy dachu skorzystaj z projektu, zanim wykonasz cięcia.

Zamów materiały według jednego szkicu, zapisz wymiary i zachowaj 10-15% zapasu. Taki zapas wystarczy na poprawki, a jednocześnie pozwoli od razu ocenić pełny koszt robocizny. Przed malowaniem sfotografuj wnękę przy świetle bocznym, ponieważ zdjęcie skutecznie ujawnia nierówności niewidoczne pod lampą ustawioną centralnie.

Źródła danych i podstawy techniczne: PN-EN 1990, PN-EN 1991, PN-EN 1993, PN-EN 1995-1-1, PN-EN 520 dotycząca płyt gipsowo-kartonowych, Warunki techniczne, jakim powinny odpowiadać budynki i ich usytuowanie, rozporządzenie w sprawie wymagań technicznych dla wyrobów budowlanych, dokumentacja techniczna producentów płyt, profili, taśm i mas szpachlowych. Adresy źródeł internetowych: gov.pl, isap.sejm.gov.pl, pkn.pl.
