Jak rozprowadzić prąd na poddaszu? Przewodnik 2025

Często zapominamy, że poddasze to prawdziwa kopalnia możliwości, a jego adaptacja na przestrzeń mieszkalną wymaga nie tylko wyobraźni, ale przede wszystkim sprytu i wiedzy technicznej. Centralnym punktem, niczym bijące serce domu, jest w nim oczywiście sprawna sieć elektryczna. Chcesz wiedzieć, jak rozprowadzić prąd na poddaszu bezpiecznie i skutecznie? Kluczem jest staranne planowanie, wybór odpowiednich materiałów i bezwzględne przestrzeganie norm bezpieczeństwa przeciwpożarowego.

Poddasza użytkowe stały się bardzo popularne, co wiąże się z koniecznością doprowadzenia tam zasilania, aby stworzyć w pełni funkcjonalną przestrzeń. Specyfika tego miejsca, gdzie każdy centymetr ma znaczenie, a skosy i ukryte zakamarki stanowią wyzwanie, sprawia, że jest to przedsięwzięcie wymagające precyzji i zrozumienia konstrukcji dachu.

Przyjrzyjmy się konkretnym aspektom, które wpływają na złożoność tego zadania. Dane zebrane z wielu realizacji pokazują, jak kluczowe są detale i przemyślane rozwiązania. W wielu przypadkach koszty i czas wykonania zależą bezpośrednio od przygotowania.

Analizując powyższe dane, łatwo zauważyć, że decyzje podjęte na etapie projektowania mają bezpośredni wpływ na budżet i czas. Niejednokrotnie widzieliśmy projekty, gdzie niedocenienie jednego z tych czynników prowadziło do frustracji i nieplanowanych wydatków. Wartość dobrego planowania jest w tej branży nie do przecenienia.

Warto zwrócić uwagę na fakt, że inwestycja w dokładne planowanie i wysokiej jakości materiały jest strategiczna. Można to porównać do budowy fundamentów domu – oszczędności na tym etapie niemal zawsze odbijają się rykoszetem w przyszłości, generując większe problemy i koszty niż te, których chcieliśmy uniknąć. Bezpieczeństwo i trwałość instalacji są absolutnymi priorytetami.

Bezpieczeństwo przeciwpożarowe instalacji elektrycznej w połaci dachu

Bezpieczeństwo przeciwpożarowe jest priorytetem absolutnym, zwłaszcza gdy mówimy o instalacjach elektrycznych w połaci dachu, gdzie dominującym materiałem jest drewno. Drewno, klasyfikowane jako materiał palny klasy D, stanowi realne ryzyko w przypadku awarii elektrycznej, dlatego każdy detal ma tutaj znaczenie krytyczne. Niewłaściwie wykonana instalacja to tykająca bomba zegarowa.

Kluczowym wymogiem jest bezwzględne zastosowanie atestowanych rur osłonowych, które muszą charakteryzować się właściwościami samogasnącymi oraz nierozprzestrzenianiem płomienia. Nie są to wymyślne luksusy, a fundament bezpieczeństwa. Zadaniem tych rur jest nie tylko ochrona mechaniczna przewodów, ale przede wszystkim ich izolacja od drewnianej konstrukcji dachu. Bez nich, iskra lub przegrzanie mogą szybko doprowadzić do katastrofy.

Bardzo istotne jest, aby podczas montażu płyt gipsowo-kartonowych, przewody elektryczne nie były mocowane bezpośrednio do stalowych profili. To powszechny błąd, który często prowadzi do uszkodzeń izolacji przewodów, czy to przez wkręty, czy w wyniku ostrych krawędzi profili. Taki incydent, z pozoru drobny, może skutkować przebiciem i w konsekwencji, pożarem. Dlatego też, zasada "mniej znaczy więcej" w tym kontekście to zasada "bezpieczniej znaczy lepiej".

Ponadto, należy pamiętać o zachowaniu odpowiednich odległości między przewodami a innymi elementami konstrukcji, zwłaszcza tymi palnymi. W strefach zwiększonego ryzyka, jak przejścia przez przegrody czy izolacje, konieczne jest zastosowanie dodatkowych środków ochrony, na przykład specjalnych przepustów ognioodpornych. Nawet najlepsze rury osłonowe nie zastąpią zdrowego rozsądku i przestrzegania wytycznych.

Termoizolacja, zwłaszcza wełna mineralna, która jest doskonałym izolatorem termicznym, może stać się paradoksalnie problemem dla przewodów elektrycznych. Wysoka temperatura pracy przewodów, zwłaszcza przy obciążeniu, może prowadzić do degradacji izolacji, jeśli nie zostanie zapewniona odpowiednia wentylacja lub chłodzenie. Dlatego przewody powinny być prowadzone w sposób minimalizujący kumulację ciepła.

Oprócz wyboru właściwych materiałów, niebagatelne znaczenie ma jakość wykonania. Każde zagięcie rury, każde połączenie, każda wpinka musi być wykonana z dbałością o detale. Przypadki, gdy nieszczelności w rurach osłonowych lub brak właściwego mocowania prowadziły do przyszłych problemów, są niestety częste. To właśnie drobne niedociągnięcia często kumulują się, tworząc zagrożenie. Inspekcje pomontażowe, takie jak testowanie ciągłości przewodów i rezystancji izolacji, powinny być standardem.

Na koniec, choć może to zabrzmieć jak truizm, najważniejsza jest wiedza i doświadczenie. Korzystanie z usług wykwalifikowanych elektryków, którzy specjalizują się w instalacjach na poddaszach, to inwestycja, która procentuje bezpieczeństwem i spokojem ducha. Nie ma miejsca na amatorskie eksperymenty, gdy stawką jest bezpieczeństwo domowników i całego budynku.

Prowadzenie przewodów w konstrukcji dachu i ściankach kolankowych

Kiedy stajemy przed wyzwaniem rozprowadzenia prądu na poddaszu, kluczową kwestią jest optymalne prowadzenie przewodów w samej konstrukcji dachu oraz ściankach kolankowych. To nie jest kwestia estetyki, a przede wszystkim bezpieczeństwa i funkcjonalności całej instalacji. Podejście "na skróty" zawsze odbija się czkawką w przyszłości.

Najbardziej efektywną i bezpieczną metodą jest prowadzenie przewodów wzdłuż krokwi. To pozwala na stabilne i uporządkowane ułożenie całej instalacji. W wielu projektach deweloperskich standardem stało się przygotowywanie specjalnych kanałów montażowych w krokwiach, co znacznie ułatwia to zadanie, ale nawet bez nich, odpowiednie planowanie tras jest fundamentalne. Każdy zakręt, każdy odcinek musi być przemyślany.

Jeśli poddasze wyposażone jest w ściankę kolankową, stanowi ona idealne miejsce do poprowadzenia znacznej części instalacji elektrycznej. Jest to obszar, który zazwyczaj oferuje więcej przestrzeni niż ciasne połacie dachu. Możemy tam schować rozgałęzienia, puszki instalacyjne oraz poprowadzić główne trasy zasilające, co znacznie ułatwia późniejsze serwisowanie i rozbudowę systemu. To jak autostrada dla przewodów.

Jednakże, na większości poddaszy, ze względu na specyfikę konstrukcji i obecność skosów, nieuniknione jest rozprowadzenie części instalacji w połaci dachowej. W przypadku ocieplenia dachu dwoma warstwami wełny mineralnej, co jest powszechną praktyką ze względu na wymogi termiczne, metoda postępowania jest ściśle określona. Rury osłonowe z przewodami mocuje się do krokwi już na etapie montażu pierwszej warstwy ocieplenia. Dzięki temu, przewody są zabezpieczone i stabilne przed kolejnymi warstwami.

Następnie, rury osłonowe należy przepuścić przez drugą, zewnętrzną warstwę wełny mineralnej dokładnie w miejscach, gdzie docelowo mają znajdować się gniazda, włączniki lub inne punkty elektryczne. Po przewleczeniu przewodów niezwykle ważne jest precyzyjne doszczelnienie izolacji paroszczelnej w miejscu przejścia. To zapobiega tworzeniu się mostków termicznych i kondensacji pary wodnej, która mogłaby negatywnie wpływać na instalację elektryczną oraz konstrukcję dachu. Zaniedbanie tego kroku to proszenie się o kłopoty.

Należy także pamiętać o odpowiednim rozmiarze rur osłonowych. Zbyt ciasne mogą utrudniać swobodny przepływ powietrza i prowadzić do przegrzewania się przewodów, a zbyt luźne nie zapewnią odpowiedniej ochrony mechanicznej. Standardowe średnice rur peszlowych stosowane w takich instalacjach wahają się od 16 mm do 25 mm, w zależności od liczby i grubości przewodów, co należy zawsze sprawdzić w normach technicznych. Wybór odpowiednich wymiarów jest tak samo ważny, jak sam ich montaż.

Planowanie trasy przewodów powinno uwzględniać również przyszłe potrzeby – często po kilku latach okazuje się, że potrzebnych jest więcej punktów zasilania, niż pierwotnie zakładano. Dlatego, jeśli jest to możliwe i uzasadnione, warto zostawić sobie pewną rezerwę w postaci pustych rur osłonowych, które umożliwią łatwą rozbudowę instalacji w przyszłości, bez konieczności niszczenia konstrukcji dachu czy ścianek. To podejście proaktywne, które oszczędza czas i pieniądze w długiej perspektywie.

Mocowanie przewodów i osprzętu elektrycznego na poddaszu

Precyzyjne i solidne mocowanie przewodów oraz osprzętu elektrycznego na poddaszu to podstawa długotrwałej, bezproblemowej i przede wszystkim bezpiecznej instalacji. Nie chodzi tylko o to, żeby "coś trzymało", ale o to, aby trzymało stabilnie, bez zagrożenia uszkodzeń i zgodnie z normami, niezależnie od specyfiki ocieplenia dachu. Ignorowanie tego etapu to prosta droga do poważnych problemów w przyszłości.

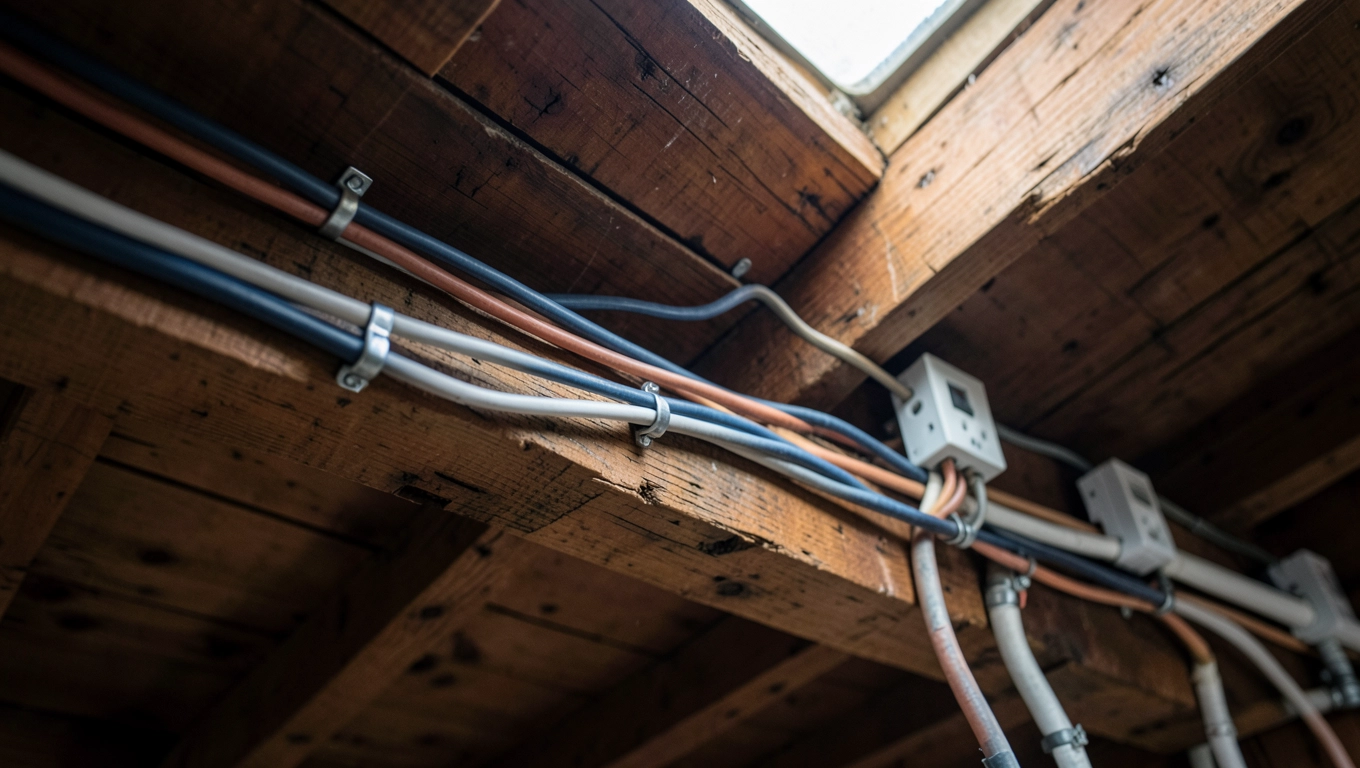

Instalację elektryczną, w tym przewody, można efektywnie mocować do krokwi. Ta metoda jest uniwersalna i sprawdza się niezależnie od zastosowanego materiału izolacyjnego. Czy to ocieplenie wełną mineralną, gdzie często stosuje się dwie warstwy (jedna między krokwiami, druga pod nimi), czy też nowoczesne rozwiązania takie jak ocieplenie natryskowe (pianka PUR) lub nakrokwiowe – krokwie stanowią solidną bazę. Musimy pamiętać, że krokwie są zazwyczaj drewniane i ich wytrzymałość pozwala na bezpieczne utrzymanie całej instalacji.

Do mocowania przewodów stosuje się specjalne klipsy montażowe. I tutaj, podobnie jak w przypadku rur osłonowych, obowiązuje ta sama kluczowa zasada bezpieczeństwa: klipsy również muszą być samogasnące i nierozprzestrzeniające płomienia. Dostępne są na rynku różne rodzaje klipsów, dopasowane do średnic przewodów i rur osłonowych, wykonane z wysokiej jakości tworzyw sztucznych, odporne na temperaturę i starzenie. Wybór odpowiedniego typu klipsów jest tak samo ważny, jak ich prawidłowe rozmieszczenie. Przy montażu przewodów w połaci dachowej zaleca się stosowanie klipsów co 30-50 cm, aby zapewnić odpowiednie napięcie i zapobiec zwisaniu przewodów, co mogłoby doprowadzić do ich uszkodzenia lub ocierania się o konstrukcję.

Mocowanie osprzętu elektrycznego, czyli gniazd, włączników, puszek rozgałęźnych, wymaga równie starannego podejścia. W przypadku montażu w płytach gipsowo-kartonowych, należy użyć specjalnych puszek do płyt G-K, które są samorozprężne lub mocowane na wkręty. Pamiętajmy, aby otwory na puszki były wycinane precyzyjnie, bez naruszania konstrukcji nośnej, oraz aby były dobrze doszczelnione, co ma wpływ na izolacyjność akustyczną i termiczną pomieszczenia. Często spotykane są specjalne puszki hermetyczne, idealne do wilgotniejszych miejsc, które zapewniają dodatkową ochronę przed parą wodną.

Jeżeli instalacja elektryczna prowadzona jest w miejscach narażonych na wilgoć, na przykład w pobliżu komina wentylacyjnego czy w łazience na poddaszu, należy zastosować osprzęt o podwyższonym stopniu ochrony (IP – International Protection Rating). Standardowo w suchych pomieszczeniach stosuje się IP20, natomiast w łazienkach czy miejscach narażonych na bezpośredni kontakt z wodą wymagane jest IP44, a nawet IP65. Bezpieczeństwo wymaga precyzji w doborze i montażu każdego elementu.

Niezwykle ważne jest również zapewnienie odpowiedniego dystansu między przewodami a elementami grzewczymi, takimi jak przewody wentylacyjne, rury kominowe czy elementy grzewcze dachu. Nadmierne nagrzewanie się przewodów może prowadzić do uszkodzenia izolacji i stanowić zagrożenie pożarowe. Minimalne odległości są ściśle określone w normach, dlatego zawsze warto do nich zajrzeć.

Podsumowując, niezależnie od zastosowanej techniki ocieplenia, stabilne i bezpieczne mocowanie przewodów i osprzętu to nie tylko kwestia estetyki, ale przede wszystkim trwałości i bezpieczeństwa całej instalacji elektrycznej. Odpowiednie klipsy, prawidłowo osadzone puszki i zachowanie wymaganych odległości to klucz do sukcesu i spokojnej eksploatacji poddasza.

Kluczowe wymogi i normy prawne przy instalacji prądu na poddaszu

W dziedzinie instalacji elektrycznych, a szczególnie tych na poddaszach, normy prawne i wymogi techniczne to nie luźne zalecenia, a ścisłe reguły, których bezwzględne przestrzeganie jest gwarancją bezpieczeństwa i funkcjonalności. Można śmiało stwierdzić, że są one konstytucją każdej instalacji. Pominięcie jakiegokolwiek z tych przepisów to prosta droga do niezgodności z prawem budowlanym i, co gorsza, zagrożenia życia i mienia.

Jednym z fundamentalnych wymogów, wynikającym z § 183 pkt. 8 Rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, jest zasada prowadzenia tras przewodów instalacji elektrycznej w liniach prostych, równoległych do krawędzi ścian i stropów. Nie jest to jedynie kwestia estetyki, choć schludność ma swoje znaczenie. Chodzi przede wszystkim o możliwość łatwej identyfikacji i lokalizacji przewodów w przyszłości, co jest kluczowe przy ewentualnych remontach, serwisowaniu czy dodawaniu nowych punktów. Zgubienie trasy przewodów w ścianach czy suficie to powszechny koszmar każdego elektryka.

Ponadto, niezwykle ważne jest zachowanie wymaganych odległości zawartych w normie N SEP-E-002 "Instalacje elektryczne w obiektach budowlanych. Elektroenergetyczne linie kablowe. Podstawy projektowania i wymagania", a także innych istotnych aktach, takich jak PN-HD 60364 "Instalacje elektryczne niskiego napięcia". Te normy precyzują, jak daleko przewody mogą znajdować się od elementów grzewczych, wodociągowych, konstrukcyjnych (metalowych czy drewnianych) oraz innych instalacji. Na przykład, odległość przewodów od rur z gorącą wodą lub kominów spalinowych jest krytyczna ze względu na ryzyko przegrzewania izolacji. W niektórych przypadkach konieczne jest zastosowanie dodatkowych osłon termicznych, co zwiększa złożoność i koszt, ale zapewnia bezpieczeństwo.

Należy także pamiętać o zapewnieniu odpowiedniej rezerwy mocy dla instalacji, uwzględniając przyszłe potrzeby. Często zdarza się, że po kilku latach poddasze zyskuje nowe funkcje – pojawia się klimatyzacja, grzejniki elektryczne czy dodatkowe sprzęty AGD. Niewystarczająca moc i przekroje przewodów mogą prowadzić do przeciążeń, przegrzewania i w efekcie awarii. Przepisy dokładnie określają minimalne przekroje przewodów dla poszczególnych obwodów i typów obciążeń, np. 1.5 mm² dla oświetlenia, 2.5 mm² dla gniazd, a 4 mm² lub więcej dla obwodów dużych mocy. Odpowiedzialny projektant zawsze uwzględni przyszły wzrost zapotrzebowania na energię.

Kolejnym aspektem jest stosowanie odpowiednich zabezpieczeń nadprądowych i różnicowoprądowych (RCD). Wyłączniki różnicowoprądowe są absolutnie obowiązkowe w każdym nowoczesnym obiekcie budowlanym, chroniąc przed porażeniem prądem. Ich odpowiedni dobór (np. typ A dla większości zastosowań domowych, typ B dla urządzeń elektronicznych z wygładzonym prądem upływu) oraz prawidłowe umieszczenie w rozdzielnicy to fundament bezpieczeństwa. Brak tego zabezpieczenia to niedopuszczalna praktyka, która w Polsce jest karalna.

Pamiętajmy również o konieczności wykonania protokołów pomiarów po zakończeniu instalacji. Obejmują one m.in. pomiary rezystancji izolacji, ciągłości połączeń ochronnych, impedancji pętli zwarcia oraz sprawdzenie działania wyłączników różnicowoprądowych. Te dokumenty, podpisane przez uprawnionego elektryka, są nie tylko dowodem na poprawność wykonania instalacji, ale również wymogiem formalnym przy odbiorze budynku. Ich brak oznacza niezgodność z prawem budowlanym i potencjalne problemy z ubezpieczeniem nieruchomości.

Wszystkie te wymogi i normy, choć na pierwszy rzut oka mogą wydawać się skomplikowane i restrykcyjne, mają jeden nadrzędny cel: zapewnić bezpieczeństwo użytkownikom i długotrwałą, bezawaryjną pracę instalacji elektrycznej. Właśnie dlatego tak kluczowe jest powierzanie prac specjalistom z uprawnieniami, którzy znają i przestrzegają obowiązujących przepisów.

Q&A

Pytanie 1: Jakie są kluczowe kroki do rozpoczęcia planowania instalacji elektrycznej na poddaszu?

Odpowiedź 1: Rozpocznij od szczegółowego projektu rozmieszczenia punktów elektrycznych, takich jak gniazda, włączniki i oświetlenie. Zastanów się nad funkcjami pomieszczeń i potencjalnymi przyszłymi potrzebami. Następnie dobierz odpowiednie przekroje przewodów i zabezpieczenia, bazując na przewidywanym obciążeniu. Pamiętaj o uwzględnieniu specyfiki konstrukcji dachu i rodzaju ocieplenia.

Pytanie 2: Na co zwrócić uwagę, aby zapewnić bezpieczeństwo przeciwpożarowe instalacji elektrycznej na poddaszu?

Odpowiedź 2: Kluczowe jest prowadzenie przewodów w atestowanych rurach osłonowych, które są samogasnące i nierozprzestrzeniające płomienia. Używaj wyłącznie klipsów montażowych o tych samych właściwościach. Unikaj mocowania przewodów do stalowych profili płyt gipsowo-kartonowych, aby zapobiec uszkodzeniom. Zawsze zachowuj odpowiednie odległości od materiałów palnych i elementów grzewczych, a w strefach zwiększonego ryzyka stosuj dodatkowe zabezpieczenia, np. przepusty ognioodporne.

Pytanie 3: Czy istnieją specjalne wymogi dotyczące prowadzenia przewodów w przypadku ocieplenia dwiema warstwami wełny mineralnej?

Odpowiedź 3: Tak, w przypadku dachu ocieplonego dwiema warstwami wełny mineralnej, rury osłonowe z przewodami mocuje się do krokwi na etapie montażu pierwszej warstwy ocieplenia. Następnie przewody przepuszcza się przez drugą warstwę wełny w miejscach przeznaczonych na osprzęt. Niezwykle ważne jest dokładne doszczelnienie izolacji paroszczelnej w miejscu przejścia przewodów, aby zapobiec mostkom termicznym i kondensacji pary wodnej, co chroni instalację i konstrukcję dachu.

Pytanie 4: Jakie normy prawne regulują instalację prądu na poddaszu i dlaczego są tak ważne?

Odpowiedź 4: Instalacja musi być zgodna z § 183 pkt. 8 Rozporządzenia w sprawie warunków technicznych, jakim powinny odpowiadać budynki, nakazującym prowadzenie przewodów w liniach prostych, równolegle do krawędzi ścian i stropów. Kluczowa jest również norma N SEP-E-002 oraz PN-HD 60364, określające wymagane odległości i zasady projektowania. Te normy są fundamentalne dla zapewnienia bezpieczeństwa przeciwporażeniowego, przeciwpożarowego oraz niezawodności działania całej instalacji, minimalizując ryzyko awarii i zagrożenia dla użytkowników.

Pytanie 5: Jakie są zalecenia dotyczące mocowania osprzętu elektrycznego, takiego jak gniazda i włączniki, na poddaszu?

Odpowiedź 5: Osprzęt należy montować w dedykowanych puszkach, np. specjalnych puszkach do płyt gipsowo-kartonowych, które zapewniają stabilność i ochronę. Otwory na puszki powinny być precyzyjnie wycięte, a miejsca montażu odpowiednio doszczelnione, co ma wpływ na izolację. W pomieszczeniach wilgotnych, takich jak łazienki, konieczne jest stosowanie osprzętu o podwyższonym stopniu ochrony (IP), np. IP44 lub IP65, aby zapewnić bezpieczeństwo przed wilgocią i parą wodną.
