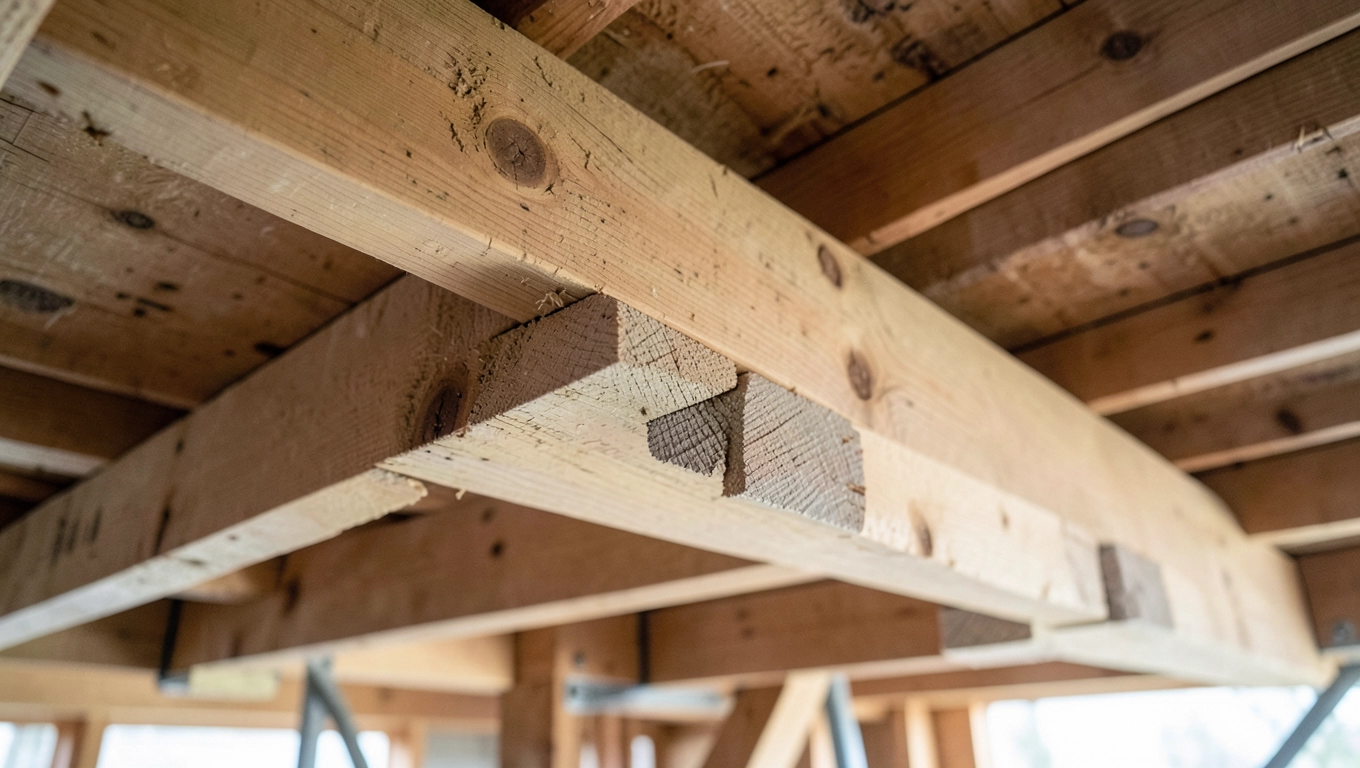

Jakie belki wybrać na strop drewniany o rozpiętości 5 m?
Masz do czynienia z sytuacją, w której pięciometrowa rozpiętość stropu drewnianego sprawia, że głowa ci się gotuje na myśl o nośności, ugięciach i tym, czy deski podłogowe nie zaczną straszyć już po roku użytkowania. Znam to doskonale setki inwestorów staje przed tym samym dylematem, a halfardy rozwiązań w internecie tylko pogłębiają konfuzję. W tym tekście znajdziesz konkretne wymiary belek stropowych, rozpisane mechanizmy ich pracy pod obciążeniem oraz rzeczywiste wartości ugięć, które oddzielają trwałą konstrukcję od problematycznej. Zanurzmy się w technikę, bo jeden błąd na etapie projektowym kosztuje potem fortunę.
- Optymalne wymiary belek dla rozpiętości 5 m
- Rozstaw belek a nośność stropu drewnianego
- Gatunki drewna i materiały na belki stropowe
- Pytania i odpowiedzi jakie belki na strop drewniany 5m
Optymalne wymiary belek dla rozpiętości 5 m
Przy rozpiętości zbliżonej do pięciu metrów belki stropowe muszą spełniać warunek, który inżynierowie nazywają warunkiem sztywności, a nie tylko wytrzymałości. Chodzi o to, że belka może wprawdzie nie złamać się pod obciążeniem, ale ugiąć się nadmiernie, co prowadzi do pękania tynków, skrzypienia podłogi i wizualnego dyskomfortu. Dla stropu drewnianego normy budowlane dopuszczają ugięcie maksymalnie równe 1/300 rozpiętości, co przy pięciu metrach daje nam nieco ponad 16 milimetrów tyle właśnie może się ugiąć belka, zanim odczujemy to negatywnie na warstwie wykończeniowej.
Wracając do konkretów: przy wewnętrznym wymiarze 4,5 metra (czyli przy szerokości budynku 5 metrów minus grubość ścian nośnych) najczęściej sprawdzają się belki o przekroju 13 × 26 centymetrów. Wysokość 26 centymetrów w zestawieniu z rozpiętością 450 centymetrów daje proporcję zbliżoną do 1:3, która od lat stanowi sprawdzony punkt wyjścia do projektowania stropów drewnianych w budynkach mieszkalnych. Ta zależność nie jest przypadkowa wynika z mechaniki zginania belek, gdzie moment bezwładności przekroju rośnie proporcjonalnie do trzeciej potęgi wysokości, a więc dodanie nawet dwóch centymetrów wysokości dramatycznie zwiększa sztywność konstrukcji.
Zupełnie inaczej wygląda sytuacja, gdy zastosujemy belki dwuteowe, popularnie zwane I-beams, które zyskują rynek wśród wykonawców szukających redukcji wilgotności robót na budowie. Belka dwuteowa o wysokości 20 centymetrów potrafi osiągnąć porównywalną sztywność do tradycyjnej belki prostokątnej 13 × 26 centymetrów, ważąc przy tym mniej. Struktura takiego elementu składa się z pasów górnych i dolnych wykonanych ze stali lub forniru drewnianego oraz środnika, który przenosi naprężenia ścinające. Rozwiązanie to sprawdza się właśnie przy większych rozpiętościach, gdzie tradycyjne belki sosnowe mogłyby wymagać nieproporcjonalnie dużych przekrojów.
Warto przy tym pamiętać, że belka drewniana nie pracuje w próżni jej parametry mechaniczne zależą od gatunku drewna, wilgotności w momencie montażu oraz klasy wytrzymałościowej oznaczonej według normy PN-EN 338. Dla sosny zwyczajnej klasy C24 wartość obliczeniowa wytrzymałości na zginanie wynosi około 24 MPa, podczas gdy dla dębu ten parametr sięga 40 MPa, lecz różnica w cenie i dostępności sprawia, że inwestorzy prywatni sięgają po sosnę lub świerk. Przy doborze wymiarów belki należy uwzględnić obciążenie użytkowe na poziomie 150-200 kilogramów na metr kwadratowy oraz ciężar warstw podłogowych, sufitowych i izolacyjnych, co łącznie może dawać obciążenie całkowite rzędu 400-600 kilogramów na metr kwadratowy stropu.
Mechanizm ugięcia belki drewnianej pod obciążeniem rozłożonym opisuje klasyczny wzór inżynierski: f = (5 × q × L⁴) / (384 × E × I), gdzie q to obciążenie liniowe, L rozpiętość, E moduł sprężystości drewna, a I moment bezwładności przekroju. Dla belki sosnowej 13 × 26 centymetrów przy obciążeniu 400 kilogramów na metr kwadratowy i rozpiętości 4,5 metra ugięcie wyliczone tym wzorem oscyluje w granicach 8-12 milimetrów, co przy dopuszczalnym limicie 15 milimetrów oznacza bezpieczny margines. Oczywiście, jeśli na stropie zamierzasz ustawić ciężki ciąg kuchenny lub akwarium, obciążenie użytkowe rośnie i należy zwymiarować belki od nowa.
Podstawowa zasada: wysokość belki drewnianej powinna wynosić minimum 1/20 rozpiętości swobodnej, a więc przy 5 metrach szukaj belek o wysokości co najmniej 25 centymetrów. Szerokość belki to zazwyczaj 1/3 do 1/2 wysokości stąd wartości 13-18 centymetrów w typowych realizacjach.
Rozstaw belek a nośność stropu drewnianego
Rozstaw belek, inaczej odstęp między osiami sąsiednich elementów, to parametr równie istotny jak sam przekrój belki. Zbyt gęsty rozstaw generuje niepotrzebne koszty materiałowe i pracy ciesielskiej, zbyt rzadki prowadzi do nadmiernego ugięcia warstwy podłogowej, a w konsekwencji do pękania spoin i trzeszczenia desek podczas chodzenia. Dla belek 13 × 26 centymetrów przy rozpiętości 4,5 metra rozstaw rzędu 80-90 centymetrów stanowi kompromis między ekonomią a sztywnością całego stropu.
Mechanicznie rzecz biorąc, rozstaw belek determinuje przede wszystkim obciążenie liniowe q, które przypada na pojedynczą belkę. Wyobraź sobie strop o obciążeniu całkowitym 500 kilogramów na metr kwadratowy i rozstawie belek 90 centymetrów każda belka przejmuje wtedy pas podłogi szerokości 0,9 metra, co przekłada się na obciążenie liniowe rzędu 450 kilogramów na metr bieżący belki. Gdybyś zmniejszył rozstaw do 50 centymetrów, obciążenie na belkę spadłoby do 250 kilogramów na metr, ale liczba belek wzrosłaby niemal dwukrotnie. Przy rozstawie 60 centymetrów belki drewniane potrafią bezpiecznie przenieść obciążenia stropów mieszkalnych przez dekady bez widocznych deformacji.
Przy wyborze rozstawu weź pod uwagę również grubość warstwy podłogowej. Jeśli planujesz deski sosnowe na pióro-wpust grubości 28 milimetrów jako warstwę wykończeniową, rozstaw 90 centymetrów może okazać się ryzykowny deska taka przy rozpiętości 90 centymetrów ugina się pod ciężarem osoby stojącej w sposób wyczuwalny stopą. Deska dębowa grubości 35 milimetrów zachowuje się w tej kwestii znacznie lepiej, ale jej cena za metr kwadratowy potrafi być trzykrotnie wyższa od sosnowej. W praktyce inwestorzy szukający optymalnego bilansu kosztów i komfortu wybierają deskę sosnową 28 milimetrów przy rozstawie belek nie większym niż 70-80 centymetrów.
Ciekawą alternatywą są belki dwuteowe, które dzięki swojej geometrii pozwalają na większe rozstawy bez utraty sztywności. Belka I-200 (wysokość 20 centymetrów) przy rozstawie 60 centymetrów osiąga parametry ugięciowe porównywalne z belką prostokątną 13 × 26 centymetrów rozstawioną co 90 centymetrów. Producentów belek dwuteowych znajdziesz w każdym województwie, a ceny netto oscylują w granicach 25-40 złotych za metr bieżący w zależności od wysokości i rodzaju oklein. Dla porównania, belka sosnowa impregnowana ciśnieniowo o przekroju 13 × 26 centymetrów kosztuje 12-18 złotych za metr bieżący.
Przy projektowaniu rozstawu belek należy uwzględnić również usytuowanie ścian działowych jeśli na stropie spoczywa ściana działowa biegnąca równolegle do belek, jej ciężar należy potraktować jako obciążenie skupione i dodać belkę wzmocnioną pod tą ścianą. Ściana działowa z płyt karton-gips o wysokości 2,7 metra waży około 30 kilogramów na metr kwadratowy, co przy powierzchni przęsła przekłada się na dodatkowe obciążenie liniowe rzędu 80 kilogramów na metr bieżący belki. W takich przypadkach warto skonsultować się z konstruktorem, który zwymiaruje belkę z odpowiednim zapasem nośności.
| Rozstaw belek | Obciążenie na belkę (przy 500 kg/m²) | Szacowane ugięcie belki 13×26 cm | Zalecana grubość deski podłogowej |
|---|---|---|---|
| 50 cm | 250 kg/mb | 5-6 mm | 22 mm |
| 60 cm | 300 kg/mb | 7-8 mm | 25 mm |
| 70 cm | 350 kg/mb | 9-10 mm | 28 mm |
| 80 cm | 400 kg/mb | 11-12 mm | 28-32 mm |
| 90 cm | 450 kg/mb | 13-14 mm | 32-35 mm |
Uginanie desek podłogowych przy zbyt dużym rozstawie belek to najczęstsza bolączka inwestorów, którzy próbowali zaoszczędzić na liczbie belek. Efekt jest widoczny już przy pierwszym meblowaniu pod nogami stołu czy krzesła podłoga wyraźnie się ugina, co prowadzi do pękania spoin lakierniczych i irytującego skrzypienia. Inwestycja w jedną belkę więcej zwraca się wielokrotnie w komforcie użytkowania.
Gatunki drewna i materiały na belki stropowe
Wybór gatunku drewna na belki stropowe determinuje nie tylko cena, ale przede wszystkim trwałość konstrukcji i jej odporność na warunki atmosferyczne panujące wewnątrz budynku przez dekady użytkowania. Sosna zwyczajna pozostaje bezkonkurencyjna w kategorii dostępność-cena sosna impregnowana ciśnieniowo kosztuje od 800 do 1200 złotych za metr sześcienny i oferuje wytrzymałość na zginanie wystarczającą dla typowych stropów mieszkalnych. Świerk posiada zbliżone parametry mechaniczne, lecz jest nieco bardziej podatny na skrawki techniczne podczas obróbki, dlatego ciesiele często wybierają go przy belkach o większych przekrojach, gdzie liczy się łatwość obróbki czół.
Modrzew syberyjski wyróżnia się naturalną odpornością na gnicie dzięki wysokiej zawartości żywic, co czyni go atrakcyjnym wyborem dla belek stropowych w budynkach z podwyższoną wilgotnością powietrza myśl o łazienkach, pralniach czy piwnicach, gdzie para wodna regularnie przenika do warstwy izolacyjnej. Modrzew jest twardszy od sosny, przez co trudniejszy w obróbce ręcznej, ale belki z niego wykonane potrafią przetrwać sto lat bez specjalnej konserwacji. Cenowo modrzew syberyjski plasuje się na poziomie 1400-1800 złotych za metr sześcienny, czyli około 40-50 procent drożej od sosny.
Dla inwestorów szukających maksymalnej wytrzymałości przy umiarkowanej cenie na rynku dostępny jest jesion, którego parametry mechaniczne przewyższają sosnę o blisko 30 procent w zakresie wytrzymałości na zginanie. Jesion wymaga jednak impregnacji, ponieważ jego drewno jest podatne na siniznę i korozję biologiczną w warunkach podwyższonej wilgotności. Belka jesionowa o przekroju 13 × 26 centymetrów kosztuje 1400-1600 złotych za metr sześcienny, a jej zastosowanie ma sens przede wszystkim w budynkach o dużych rozpiętościach, gdzie oszczędność na wymiarach belki rekompensuje wyższą cenę materiału.
Belki klejone warstwowo, potocznie zwane belkami LVL lub KVH, zyskują uznanie wśród architektów i wykonawców ze względu na jednorodność parametrów mechaniczych i minimalny skurcz podczas eksploatacji. Belka KVH o przekroju 60 × 200 milimetrów (szerokość 60 milimetrów, wysokość 200 milimetrów) wykazuje wytrzymałość obliczeniową na zginanie rzędu 30 MPa, co przy masie zaledwie 6 kilogramów na metr bieżący czyni ją interesującą alternatywą dla tradycyjnych belek sosnowych. Ceny belek klejonych warstwowo zaczynają się od 25 złotych za metr bieżący dla przekroju 60 × 160 milimetrów i sięgają 50-70 złotych za metr dla przekroi przekraczających 100 × 240 milimetrów.
Niezależnie od wybranego gatunku drewna belki stropowe muszą zostać odizolowane od wieńca monolitycznego za pomocą warstwy izolacji przeciwwilgociowej to krytyczny szczegół, który decyduje o trwałości całej konstrukcji. Wilgoć migracyjna z wieńca betonowego do belki drewnianej prowadzi do rozwoju grzybów pleśniowych i eventualnego rozkładu struktury drewna, co objawia się ciemniejszym zabarwieniem i kruchością belki. Rozpory elastyczne z papy termozgrzewalnej lub mat hydroizolacyjnych układane między belkę a wieniec skutecznie przerywają ten kapilarny transport wilgoci.
| Gatunek | Cena za m³ (PLN) | Wytrzymałość na zginanie (MPa) | Klasa użytkowa | Zalecane zastosowanie |
|---|---|---|---|---|
| Sosna zwyczajna | 800-1200 | 24 | 1-2 | Stropy mieszkalne o rozpiętości do 5 m |
| Świerk pospolity | 750-1100 | 22 | 1-2 | Stropy z ograniczonym budżetem |
| Modrzew syberyjski | 1400-1800 | 26 | 1-3 | Budynki o podwyższonej wilgotności |
| Jesion | 1400-1600 | 30 | 1-2 | Duże rozpiętości, belki wzmocnione |
| Belka KVH (klejona) | 25-70 zł/mb | 30-36 | 1-2 | Konstrukcje wymagające minimalnego skurczu |
Przy zakupie belek drewnianych zwróć uwagę na ich wilgotność idealnie powinna wynosić poniżej 18 procent dla drewna suszonego komorowo. Belki wilgotne będą kurczyć się po montażu, powodując opadanie stropu i luzy w połączeniach ciesielskich. Poproś sprzedawcę o certyfikat wilgotności lub zażądaj miernika dobry dostawca nie ma z tym problemu.
Pięciometrowa rozpiętość stropu drewnianego nie jest wyzwaniem nie do pokonania, ale wymaga świadomego podejścia do doboru przekrojów, rozstawu i gatunku drewna. Belki 13 × 26 centymetrów w rozstawie 70-80 centymetrów z sosny klasy C24 stanowią solidną podstawę dla typowego stropu mieszkalnego, natomiast inwestorzy szukający lepszych parametrycznych mogą rozważyć belki klejone warstwowo lub dwuteowe. Pamiętaj, że każda zmiana wymiarów, rozstawu lub obciążenia wymaga weryfikacji obliczeniowej inżynier konstruktor sporządzi ją na podstawie norm PN-EN 1995-1-1, które precyzyjnie opisują metody obliczeń konstrukcji drewnianych z uwzględnieniem klas trwałości i warunków środowiskowych.
Pytania i odpowiedzi jakie belki na strop drewniany 5m
Jakie belki drewniane są potrzebne do stropu o rozpiętości 5 metrów?
Do stropu drewnianego o rozpiętości około 5 metrów zaleca się stosowanie belek o wysokości od 13 do 18 cm. Belki powinny być wykonane z drewna miękkiego, takiego jak sosna, które jest łatwo dostępne i ekonomiczne. Ważne jest, aby belki były odpowiednio wysuszone i zabezpieczone środkami ochronnymi przed szkodnikami i wilgocią.
Jaki rozstaw belek należy zachować przy stropie 5-metrowym?
Przy rozpiętości 5 metrów optymalny rozstaw belek wynosi od 50 do 90 cm, w zależności od obciążenia planowanego stropu. Zalecana proporcja rozpiętości do wysokości belki to 1:3, co oznacza, że przy 5-metrowej rozpiętości belka powinna mieć około 16-17 cm wysokości. Warto dostosować rozstaw do planowanego obciążenia większe obciążenie wymaga gęstszego rozstawu belek.
Jakie wymiary powinny mieć belki stropowe na 5 metrów?
Dla stropu o rozpiętości 5 metrów (przy wymiarze wewnętrznym około 4,5 m) sprawdzają się belki o wymiarach 13 × 26 cm lub 18 × 26 cm. Wyższe belki zapewniają lepszą sztywność konstrukcji i zmniejszają ryzyko uginania się stropu pod obciążeniem. Przy takich wymiarach belki można je mocować bezpośrednio do wieńca, co upraszcza konstrukcję.
Czy belki dwuteowe są lepsze na strop 5-metrowy?
Belki dwuteowe (I-shaped) są szczególnie polecane do stropów o większej rozpiętości, w tym 5 metrów. Ich konstrukcja zapewnia wysoką wytrzymałość przy stosunkowo niskiej wadze, co redukuje obciążenie konstrukcji. Dodatkowo belki dwuteowe eliminują konieczność prac mokrych na budowie i pozwalają na łatwiejsze prowadzenie instalacji przez środek belki.
Jakie drewno najlepiej sprawdza się na strop drewniany?
Najczęściej stosowanym drewnem na belki stropowe jest sosna, ze względu na jej dostępność, przystępną cenę i dobre właściwości mechaniczne. Drewno sosnowe powinno być odpowiednio wysuszone (wilgotność poniżej 18%) i zaimpregnowane. Można również rozważyć drewno dębowe, które jest twardsze i trwalsze, jednak jest znacznie droższe.
Czy trzeba izolować belki od wieńca?
Tak, belki stropowe powinny być izolowane od wieńca (belki obwodowej) za pomocą warstwy izolacyjnej, np. papy lub specjalnej taśmy hydroizolacyjnej. Chroni to drewno przed wilgocią przenikającą z wieńca, która mogłaby prowadzić do rozwinięcia grzybów i gnicia belek. Izolacja jest szczególnie ważna w budynkach, gdzie strop drewniany stanowi element konstrukcji nośnej.
