Połoga dachu nie toleruje byle jakiego mocowania, bo zasłona na pochyłym przeszkle ciągnie w dół pod własnym ciężarem, a nie zwisa swobodnie jak w oknie pionowym. Karnisz na okno dachowe musi przenieść ten ukośny kierunek obciążenia na konstrukcję dachu albo ramę skrzydła, nie na tynk, który w skosie ma zaledwie 8-14 mm warstwy nośnej. W praktyce oznacza to zupełnie inny dobór wsporników, odstępów i torów niż przy standardowej ścianie.

karnisz na okno dachowe

Karnisz sufitowy czy ścienny na okno dachowe co wytrzyma pochyłą zasłonę?

Skos poddasza zmienia fizykę wiszącej tkaniny. Zasłona o masie 0,8-1,4 kg na metr bieżący, zawieszona na rurze nachylonej pod kątem 30-55°, generuje nie tylko siłę grawitacji, ale też składową prostopadłą do rury próbuje ją obrócić wokół osi wspornika. Dlatego zwykły uchwyt ścienny z dwoma kołkami rozporowymi 6 mm w płycie gipsowo-kartonowej potrafi wypaść po kilku miesiącach. Mechanizm jest prosty: gwóźdź czy kołek pracuje wtedy w ścinaniu, a nie w osiowym wyrywaniu, a spoiny płyty kartonowo-gipsowej mają granicę wytrzymałości na ścinanie rzędu 0,3-0,5 MPa zgodnie z normą PN-EN 520.

Karnisz sufitowy rozwiązuje ten problem u źródła, bo przenosi obciążenie prosto w strop lub w krokiew. W domach z wiązarami drewnianymi najskuteczniejszy montaż to wkręt konstrukcyjny 6×80 mm wkręcony w krokiew pod kątem 90°, a nie w poszycie z płyt OSB, które ma nośność 10-15 N/mm² i przy stałym obciążeniu dynamicznym od przesuwanej zasłony zaczyna się odkształcać. W stropie masywnym, betonowym lub żelbetowym, wytrzymują wkręty z kołkami ramowymi 8×100 mm w rozstawie co 50-60 cm gęściej niż w oknie pionowym, bo nachylenie mnoży nacisk na każdy punkt mocowania.

Karnisz ścienny przy oknie dachowej sprawdza się tylko w jednym wariancie: gdy pod skosem biegnie ścianka kolankowa o wysokości minimum 90 cm i można oprzeć wspornik na jej powierzchni, nie w skosie. Wtedy rura biegnie poziomo, a obciążenie rozkłada się klasycznie, jak w normalnym oknie. Wymaga to jednak uchwytu o ramieniu 12-18 cm, żeby tkanina nie dotykała szyby, oraz kołków o nośności co najmniej 25 kg na punkt w murze z betonu komórkowego potrzeba kołków spiralnych, bo zwykłe plastikowe rozporowe wyciągają się przy 8-12 kg obciążenia ścinającego.

Jeśli skos jest stromy i krótki, lepiej zrezygnować z klasycznej rury drążkowej na rzecz szyny sufitowej aluminiowej profilowanej o przekroju C-20 lub C-30. Taka szyna ma ciężar własny 0,3-0,5 kg na metr i rozkłada obciążenie ciągłe na całą długość, zamiast koncentrować je w dwóch punktach wspornika. Aluminiowy profil 6063 T6, z którego wykonuje się większość szyn, ma granicę plastyczności 170 MPa wystarczającą, by przy rozstawie podparć co 70 cm utrzymać zasłonę o masie do 5 kg/m bez ugięcia większego niż 2 mm.

Uwaga praktyczna: nie montuj karnisza w skosie powyżej 50 cm od krawędzi okna, bo tkanina zacznie blokować dostęp do klamki i utrudni otwieranie skrzydła w pozycji uchylnej. To częsty błąd wynikający z przeniesienia nawyków z okna pionowego, gdzie odstęp 15-20 cm jest komfortowy.

Kiedy karnisz ścienny się nie sprawdzi

Rezygnacja z mocowania ściennego jest konieczna, gdy ścianka kolankowa ma poniżej 60 cm wysokości, a skos zaczyna się tuż nad parapetem. Wtedy jakikolwiek uchwyt ścienny wchodzi w kolizję z użytkownikiem siedzącym przy oknie i zahacza o głowę. Podobnie przy oknach połaciowych z wbudowanymi roletami wewnętrznymi karnisz ścienny koliduje z kasetą rolety i mechanizmem jej prowadnic.

Karnisz elektryczny na okno dachowe pilot, smartfon i czujnik słońca

Napęd elektryczny przy oknie dachowym nie jest luksusem, lecz odpowiedzią na realne ograniczenie fizyczne. Skrzydło obracane w pozycję uchylną może wisieć 2,5-3 m nad podłogą, a tradycyjne sznurki i łańcuszki w takiej wysokości stanowią zagrożenie zarówno dla dorosłych sięgających z drabiny, jak i dla dzieci, dla których producent zgodnie z normą PN-EN 13120 musi montować odpowiednie odłączniki.

Silnik rurowy o średnicy 35-45 mm montowany bezpośrednio w osi szyny lub rury karniszowej pobiera 30-90 W mocy i przesuwa zasłonę z prędkością 12-20 cm/s. Moment obrotowy 1,2-2,0 Nm wystarcza do przesuwania tkanin o masie do 6 kg na metr bieżący, co pokrywa 90% zasłon spotykanych w sypialniach i salonach. Sterowanie odbywa się przez dedykowany pilot na częstotliwości 433 MHz lub przez protokół Zigbee 3.0 i Matter, które integrują napęd z systemami smart home.

Integracja z czujnikiem nasłonecznienia zmienia karnisz w narzędzie pasywnej regulacji termicznej pomieszczenia. Czujnik fotooptyczny umieszczony na ramie okna mierzy natężenie światła w zakresie 300-1100 nm i przy wartości progowej 15-25 klx wysyła sygnał do silnika, który zasłania okno w 80%, ograniczając zyski cieplne przez przeszklenie o 40-60%. Latem to różnica między 28°C a 32°C w pokoju na poddaszu konkretna, mierzalna, opisana w raportach IEA SHC Task 47.

Schemat instalacji: punkt zasilania 230 V doprowadzony do puszki sufitowej nad oknem, najlepiej jeszcze na etapie budowy, bo późniejsze kucie skosu psuje paroizolację. Kabel YDYp 3×1,5 mm² prowadzony w peszelu po krokwi, bezpośrednio do lokalizacji napędu. Przy remoncie, gdy nie ma instalacji, jedynym ratunkiem jest napęd akumulatorowy ładowany przez USB-C co 4-6 miesięcy, ale jego moment obrotowy spada do 0,8 Nm i nie udźwignie ciężkich zasłon zamszowych czy blackout.

Czujnik wiatru i deszczu współpracujący z napędem chroni nie tyle karnisz, co użytkownika. Przy otwartym oknie dachowym w pozycji obrotu 180° nagły podmuch wiatru łapie zasłonę jak żagiel i wyrywa wsporniki z mocowania. Automatyka schowa zasłonę przy sygnale z anemometru o prędkości wiatru powyżej 8 m/s, czyli umownym progu, przy którym zaczyna się odczuwalny dyskomfort w pomieszczeniu.

Kiedy napęd elektryczny to przerost formy

Przy zasłonach lekkich, lnianych lub woalowych o masie poniżej 1 kg/m, napęd elektryczny staje się ekonomicznie nieuzasadniony. Silnik za 800-1500 zł, instalacja elektryczna, sterownik i czujniki razem kosztują więcej niż cały zestaw zasłon na trzy okna. W takim wypadku lepiej zainwestować w dwa piloty manualne z przedłużką teleskopową 150-250 cm, które rozwiązują problem wysokości za 60-120 zł.

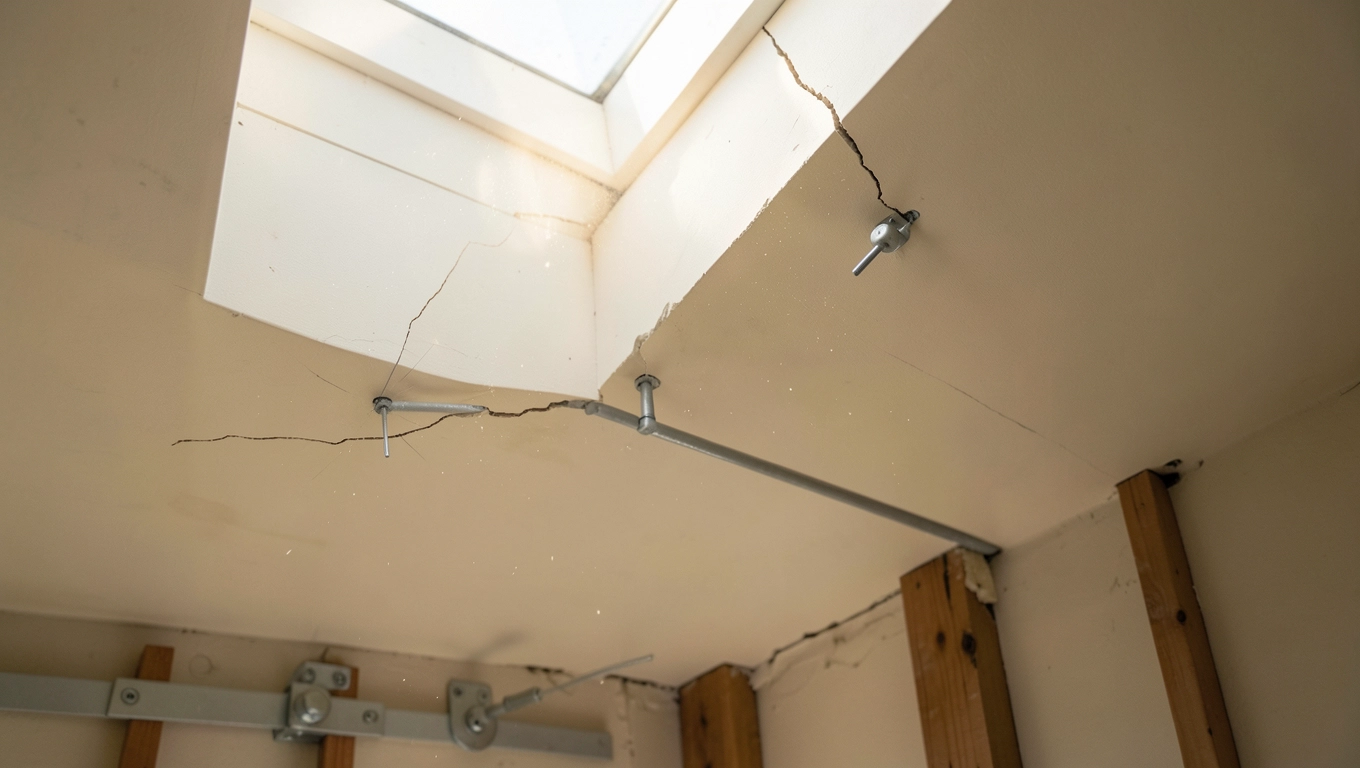

Najczęstsze błędy przy montażu karnisza na oknie dachowym

Najczęstsze błędy przy montażu karnisza na oknie dachowym

Najpoważniejszym błędem jest mocowanie wsporników w płycie g-k przyklejonej do skosu bez wzmocnienia. Spoina klejowa między płytą a skosem ma wytrzymałość na ścinanie 0,05-0,1 MPa, a obciążenie eksploatacyjne od zasłony to 8-15 N na każdy wspornik. Po 4-8 miesiącach kołek zaczyna się wysuwać, rura opada o 2-4 cm, a tkanina przestaje się przesuwać płynnie. Naprawa wymaga rozebrania fragmentu sufitu i wstawienia wzmocnienia z belki drewnianej 45×90 mm przyklejonej do krokwi.

Drugi błąd to zbyt mały odstęp rury karniszowej od szyby, poniżej 6 cm. Zasłona dotyka wtedy zimnej powierzchni przeszklenia zimą i skrapla się na niej para wodna w temperaturze 18°C w pokoju i -5°C na zewnątrz punkt rosy wynosi około 8°C, więc na szybie skropliny pojawiają się zawsze. Tkanina mokra od rosy to pleśń po 2-3 tygodniach, brzydki zapach i konieczność prania co miesiąc. Bezpieczny odstęp to 8-12 cm, optymalny przy oknach o współczynniku Uw poniżej 1,1 W/(m²·K).

Brak symetrii w rozstawie wsporników to trzecia klasyczna pomyłka. Przy oknie o szerokości 120 cm i dwóch wspornikach umieszczonych 10 cm od krawędzi skrzydła odstęp między nimi wynosi 100 cm. Po zawieszeniu zasłony rura ugina się o 4-6 mm w środku, co wystarczy, żeby żabki zaczęły się klinować. Wsporników powinno być o jeden więcej niż przy oknie pionowym o tej samej szerokości, czyli trzy zamiast dwóch.

Ostrzeżenie: nie wiercić otworów montażowych w odległości mniejszej niż 4 cm od krawędzi szyby, bo można uszkodzić uszczelnienie pakietu szybowego. Dotyczy to zarówno okien drewnianych, jak i PCV, i wynika z wymagań producentów zgodnych z normą PN-EN 14351-1+A2.

Czwarta pomyłka to pominięcie zabezpieczenia przeciwko skosowi przy zasłonach z tkanin sztywnych. Zasłona z grubego poliestru 280 g/m² na rurze nachylonej pod kątem 45° bez dolnego obciążnika przesuwa się sama pod wpływem grawitacji, szczególnie gdy temperatura w pokoju wzrasta o 5-8°C i tkanina się rozszerza. Obciążnik łańcuszkowy 100-150 g na metr bieżący dolnej krawędzi tkaniny przywraca kontrolowane prowadzenie.

Piąty błąd pojawia się przy wymianie okien. Nowe skrzydło ma inne wymiary i inne położenie osi obrotu niż stare, ale stare wsporniki karnisza zostają na swoich miejscach. Rura wisi krzywo, żabki szorują o górną krawędź ramy, a przy uchyleniu okna zasłona blokuje się o klamkę. Po wymianie okna karnisz wymaga ponownego montażu od zera, nie tylko regulacji i to powinno być wpisane w kosztorys wymiany, a nie traktowane jako drobnostka do dopłacenia 80 zł montera.

Kiedy nie warto walczyć ze skosem

Przy kącie nachylenia skosu powyżej 60° rezygnacja z tradycyjnego karnisza na rzecz rolet dachowych lub żaluzji plisowanych bywa rozsądniejsza. Zasłona na tak stromym skosie i tak wymaga prowadzenia bocznego na całej wysokości, a to oznacza de facto system podobny do rolety, tylko droższy i mniej funkcjonalny. Lepiej od razu wybrać rozwiązanie zaprojektowane do tego kąta niż adaptować karnisz poziomy na siłę.

Źródła i normy: PN-EN 520 (płyty gipsowo-kartonowe), PN-EN 13120 (zabezpieczenia przeciwsznurowe), PN-EN 14351-1+A2 (okna i drzwi zewnętrzne), IEA SHC Task 47 (raport z zakresu pasywnego chłodzenia przez przeszklenia), dane materiałowe stopu aluminium 6063 T6.
