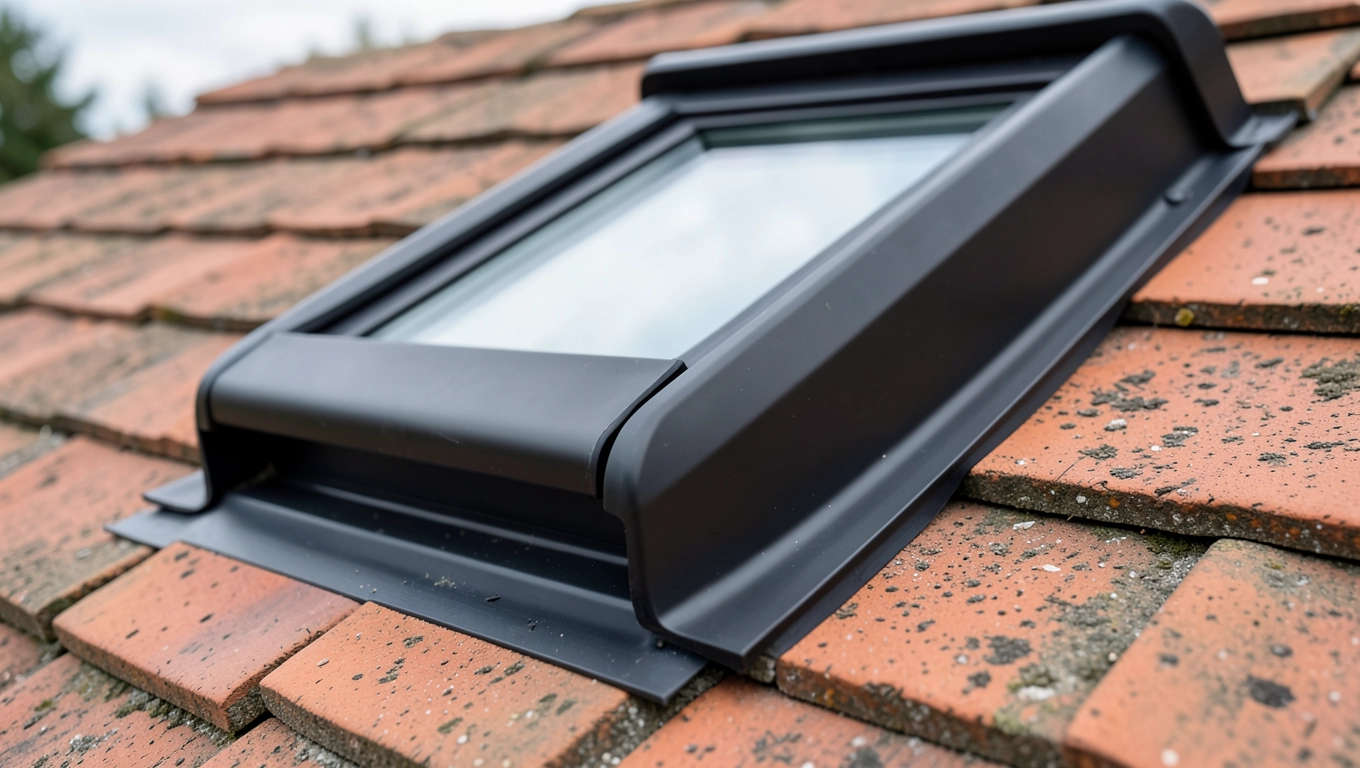

Kołnierz do okna dachowego 78x140 – idealne uszczelnienie za jednym razem

Kołnierz do okna dachowego 78x140 to jedyny element, który decyduje o tym, czy woda deszczowa, topniejący śnieg i nawiewany wiatrem pył pozostaną na zewnątrz Twojego poddasza. Źle dobrany lub byle jak zamontowany kołnierz potrafi w ciągu jednej zimy zniszczyć ocieplenie, podbitkę i reputację dekarza, który go założył. Dlatego zanim wydasz pieniądze, poświęć pięć minut na zrozumienie budowy, zasady działania i różnic między wariantami, bo to właśnie ten detal odróżnia suche, ciepłe poddasze od kosztownego remontu.

• Budowa i elementy kołnierza do okna dachowego 78x140
• Funkcje i korzyści kołnierza TZ 78x140
• Montaż kołnierza 78x140 krok po kroku
• Kołnierz TZ vs TS który wybrać do Twojego dachu?
• Tabela kompatybilności rozmiarów okien OptiLight
• Checklist przedzakupowa
• Normy i wymagania montażowe
• Kiedy warto dopłacić do kołnierza wyższej klasy?
• Najczęstsze pytania kupujących

Budowa i elementy kołnierza do okna dachowego 78x140

Kołnierz OptiLight TZ 78x140 to systemowy zestaw czterech modułów, które po złożeniu tworzą szczelne przejście między oknem a pokryciem dachowym. Dolny element odprowadza największe ilości wody, dlatego wyposażono go w elastyczny fartuch ołowiany i niewielką rynienkę odwadniającą. Fartuch daje się ręcznie formować, co pozwala precyzyjnie dopasować jego kształt do profilu dachówki, karpiówki czy blachodachówki o wysokości fali do 45 mm.

Moduły boczne posiadają kliny uszczelniające wykonane z pianki EPDM. Kliny dociskają się do bocznych krawędzi ościeżnicy pod wpływem masy własnej blachy, dzięki czemu kompensują drobne nierówności montażowe i tłumią drgania wywołane wiatrem. Górny element zamyka całość i kieruje wodę na boki, z dala od wrażliwego styku okna z folią wstępnego krycia (FWK).

Całość wykonano z blachy aluminiowej powlekanej poliestrem w kolorze RAL 7022, czyli popielato-brązowym. Powłoka ta odbija promieniowanie UV i zachowuje elastyczność w zakresie temperatur od -40 do +80 °C. Od spodu blachy naniesiono warstwę masy plastycznej butylowej, która po dociśnięciu do pokrycia trwale klei się do jego powierzchni i uszczelnia mikroszczeliny.

Z czego składa się komplet?

• moduł dolny z fartuchem ołowianym i rynienką odwadniającą
• dwa moduły boczne z klinami uszczelniającymi EPDM
• moduł górny z odprowadzeniem wody na boki
• zestaw wkrętów samogwintujących z uszczelką EPDM
• instrukcja montażu z rysunkami technicznymi

Parametry techniczne

Wymiar 78 × 140 cm odnosi się do zewnętrznego rozmiaru ościeżnicy okna dachowego, nie do wymiaru szyby. To kluczowa różnica, bo przy zakupie samego kołnierza trzeba znać dokładnie rozmiar okna, a nie jego oznaczenie handlowe. Pomylenie rozmiaru o zaledwie 4 cm oznacza konieczność zwrotu i ponownego zamówienia.

Funkcje i korzyści kołnierza TZ 78x140

Głównym zadaniem kołnierza jest bezpieczne odprowadzenie wody opadowej i roztopowej poza obręb okna. Robi to w trzech etapach: fartuch dolny zbiera wodę spływającą z połaci, rynienka odprowadza skropliny z folii wstępnego krycia, a moduł górny kieruje strumień na boki modułów bocznych. Takie kaskadowe rozwiązanie eliminuje ryzyko cofnięcia się wody pod uszczelkę okna nawet przy ulewnym deszczu i wietrze wiejącym prosto w połać.

Kołnierz chroni również przed pyłem, liśćmi i drobnymi gałązkami, które wiatr potrafi wcisnąć w najmniejszą szczelinę. Kliny boczne działają jak labiryntowy filtr, który przepuszcza powietrze potrzebne do wentylacji FWK, ale zatrzymuje zanieczyszczenia stałe. To ważne, bo folia wstępnego krycia musi oddychać, inaczej pod blachą gromadzi się wilgoć i powstaje grzyb.

Kiedy wybrać kołnierz TZ?

Wariant TZ przeznaczony jest do pokryć falistych o wysokości profilu od 8 do 45 mm. W praktyce oznacza to dachówkę ceramiczną, dachówkę cementową, blachodachówkę modułową, blachę trapezową oraz panele typu rąbek klik o wyraźnym przetłoczeniu. Dla pokryć płaskich jak łupek, papa czy blacha na rąbek stojący stosuje się wariant TS.

Kompatybilność z pokryciami

• dachówka karpiówka (do 45 mm profilu)
• dachówka marsylka, holenderka, klasztorna
• blachodachówka z przetłoczeniem do 45 mm
• blacha trapezowa T18, T20, T35
• panele rąbek klik z wyraźną falą

Kołnierz TZ nie nadaje się do dachów płaskich krytych papą termozgrzewalną ani do pokryć z łupka naturalnego. W takich sytuacjach konieczny jest wariant TS z płaskim fartuchem aluminiowym, który uszczelnia się masą klejącą, a nie formuje do profilu dachówki. Użycie TZ na pokryciu płaskim skutkuje powstawaniem szczelin, przez które woda przedostaje się pod folię wstępnego krycia.

Montaż kołnierza 78x140 krok po kroku

Kołnierz montuje się po osadzeniu okna w konstrukcji dachu, ale przed ułożeniem ostatecznej warstwy pokrycia w obrębie samego okna. Najważniejsza zasada: kolejność elementów zawsze od dołu do góry, czyli najpierw fartuch dolny, potem boczne, na końcu górny. Montaż odwrócony powoduje, że woda spływająca z wyżej położonych modułów trafia na nieuszczelnione połączenia.

Etap 1: Przygotowanie folii wstępnego krycia

Folię wstępnego krycia (FWK) nacina się ukośnie od narożników ościeżnicy, a powstałe trójkąty wywija się na boki i mocuje do ramy okna taśmą butylową. Dzięki temu woda, która ewentualnie przedostanie się pod pokrycie, spływa po FWK na zewnątrz, a nie kapie do wnętrza poddasza.

Etap 2: Montaż modułu dolnego

Dolny element kołnierza wsuwa się pod ościeżnicę okna i wyrównuje względem dolnej krawędzi ramy. Fartuch ołowiany formuje się ręcznie do kształtu dachówki, dociskając go do kolejnych przetłoczeń. Masa butylowa na spodzie fartucha samoprzylepia się do pokrycia, tworząc trwałe uszczelnienie.

Etap 3: Montaż modułów bocznych

Boczne elementy wsuwa się pod ramiak ościeżnicy i łączy z modułem dolnym na zatrzask. Kliny EPDM muszą dolegać szczelnie do boku ościeżnicy. Jeśli okno zostało zamontowane z lekkim skosem, kliny trzeba dociąć nożem, bo ich zbyt duży luz powoduje podwiewanie wody pod blachę.

Etap 4: Montaż modułu górnego

Górny element nasuwa się na ościeżnicę od góry i łączy z modułami bocznymi. Jego dolna krawędź musi zachodzić na moduły boczne minimum 10 cm, bo właśnie tyle wody spływa tędy podczas intensywnego opadu. Po złożeniu wszystkie połączenia skręca się wkrętami z uszczelką EPDM, które są w zestawie.

Etap 5: Kontrola szczelności

Po zakończeniu montażu warto polać kołnierz wodą z węża ogrodowego przez 10 minut, symulując ulewny deszcz. Woda powinna swobodnie spływać po fartuchu i modułach bocznych, nie tworząc kałuż przy krawędziach okna. Kałuża przy module dolnym oznacza źle wyprofilowany fartuch lub zbyt mały spadek.

Najczęstsze błędy montażowe

Fartuch ołowiany wyprofilowany „na oko" zamiast dociśnięty do każdej fali dachówki. Skutek: woda wpływa pod fartuch i kapie do wnętrza.

Odwrócona kolejność montażu (najpierw górny, potem dolny). Skutek: woda z górnego modułu zalewa nieuszczelnione połączenia.

Brak klinów bocznych lub ich wycięcie. Skutek: wiatr wciska wodę pod blachę boczną.

Mocowanie kołnierza wkrętami bez uszczelki EPDM. Skutek: woda przedostaje się przez otwór po wkręcie.

Kołnierz TZ vs TS który wybrać do Twojego dachu?

Wybór między wariantem TZ a TS zależy wyłącznie od kształtu pokrycia dachowego. TZ ma elastyczny fartuch ołowiany, który formuje się do fali dachówki. TS ma fartuch aluminiowy płaski, który uszczelnia się masą klejącą na gładkim pokryciu. Pomylenie tych dwóch wariantów to najczęstsza przyczyna przecieków wokół okien dachowych, nawet przy prawidłowym montażu.

Porównanie wariantów kołnierzy OptiLight

Warianty z literą D (TZ-D, TS-D) przeznaczone są do montażu okien w układzie pionowym jedno nad drugim. Mają wydłużony moduł górny, który łączy dwa okna i kieruje wodę na boki dolnego okna. Cena wariantu D jest o około 40% wyższa niż standardowego, bo wymaga więcej blachy i dodatkowego fartucha pośredniego.

Kiedy NIE wybrać kołnierza TZ 78x140?

Kołnierza TZ nie stosuje się na dachach krytych łupkiem naturalnym, gontem bitumicznym na płasko ani papą termozgrzewalną. W takich przypadkach konieczny jest wariant TS z płaskim fartuchem aluminiowym. Próba formowania ołowiu na gładkiej powierzchni nie daje szczelnego połączenia, bo brak przetłoczeń oznacza brak punktów podparcia dla fartucha.

Nie należy też używać TZ, jeśli wysokość fali pokrycia przekracza 45 mm. Dotyczy to niektórych dachówek klasztornych i historycznych dachówek mnich-mniszka, gdzie profil sięga 60-80 mm. W takiej sytuacji potrzebny jest kołnierz specjalny (oznaczany zwykle jako TZ-H) z wydłużonym fartuchem lub indywidualnie przygotowany kołnierz na wymiar.

Tabela kompatybilności rozmiarów okien OptiLight

Kołnierz OptiLight TZ 78x140 pasuje wyłącznie do okien o dokładnie takim samym rozmiarze zewnętrznym ościeżnicy. Pomylenie rozmiaru nawet o 4 cm oznacza brak możliwości prawidłowego montażu, bo moduły nie będą sięgały do krawędzi ościeżnicy lub będą wystawać poza nią.

Checklist przedzakupowa

• Zmierz zewnętrzny wymiar ościeżnicy okna w centymetrach (nie rozmiar szyby)
• Sprawdź wysokość profilu pokrycia dachowego, mierząc ją suwmiarką
• Upewnij się, że producent okna to OptiLight (lub kompatybilna marka z tym samym wymiarem)
• Dobierz kolor oblachowania do koloru pokrycia (RAL 7022 pasuje do większości grafitowych i brązowych dachówek)
• Sprawdź kąt nachylenia połaci (kołnierz działa w zakresie 15-90°)
• W przypadku montażu okien w parach dobierz wariant TZ-D

Normy i wymagania montażowe

Montaż kołnierza do okna dachowego powinien być zgodny z instrukcją producenta okna oraz z normą PN-EN 14351-1 dotyczącą okien i drzwi zewnętrznych. W polskich warunkach klimatycznych kołnierz musi wytrzymywać obciążenie śniegiem do 120 kg/m² (norma PN-EN 1991-1-3) oraz parcie wiatru do 1000 Pa (norma PN-EN 1991-1-4). Kołnierz OptiLight TZ spełnia te wymagania dzięki grubości blachy 0,6 mm i masie własnej około 4,5 kg dla rozmiaru 78 × 140.

Folie wstępnego krycia (FWK) użyte w obrębie okna muszą być klasy W1 (wodoodporne) zgodnie z normą PN-EN 13859. Membrana musi zachodzić na ościeżnicę okna minimum 15 cm i być sklejona taśmą butylową. Bez tej warstwy kołnierz nie jest w stanie samodzielnie odprowadzić skroplin, które skraplają się pod pokryciem w okresie zimowym.

Kiedy warto dopłacić do kołnierza wyższej klasy?

Standardowy kołnierz aluminiowy z masą butylową sprawdza się na większości dachów w polskim klimacie. Dopłacać do kołnierza z blachy tytanowo-cynkowej lub z dodatkową warstwą EPDM warto w trzech sytuacjach: bliskość morza (zasolenie powietrza niszczy aluminium szybciej), dach o nachyleniu poniżej 20° (wolniejszy spływ wody) oraz dach kryty blachą miedzianą (kontakt aluminium z miedzią powoduje korozję galwaniczną).

Przy dachach krytych blachą na rąbek z posypką mineralną warto też rozważyć kołnierz z fartuchem EPDM zamiast ołowianym. Ołów reaguje z niektórymi posypkami, pozostawiając ciemne zacieki na dachu. Fartuch EPDM jest droższy o około 25%, ale zachowuje neutralność chemiczną z większością materiałów.

Najczęstsze pytania kupujących

Czy kołnierz TZ 78x140 pasuje do okien innych marek?
Tylko do okien o identycznym wymiarze zewnętrznym ościeżnicy, czyli 78 × 140 cm. Niektóre marki mają ten sam rozmiar nominalny, ale różnią się grubością ramy o 5-10 mm, co powoduje, że kołnierz nie dociska się szczelnie do ościeżnicy. Przed zakupem warto zmierzyć szerokość ramiaka ościeżnicy i porównać z dokumentacją kołnierza.

Jak długo trwa montaż kołnierza?
Doświadczony dekarz montuje kołnierz w 30-45 minut, łącznie z formowaniem fartucha i kontrolą szczelności. Pierwszy montaż może zająć nawet dwie godziny, bo wymaga precyzyjnego wyprofilowania ołowiu do kształtu dachówki.

Czy kołnierz można montować w deszczu?
Nie zaleca się tego, bo mokra folia wstępnego krycia nie przyjmie taśmy butylowej, a masa plastyczna na spodzie fartucha nie scali się z mokrym pokryciem. Montaż w deszczu oznacza konieczność demontażu i osuszenia elementów po ustąpieniu opadów.

Czy kołnierz wymaga konserwacji?
Raz na dwa lata warto sprawdzić stan masy butylowej na spodzie fartucha dolnego i w razie potrzeby uzupełnić ją taśmą butylową. Kliny EPDM z biegiem lat twardnieją, więc po 10-15 latach mogą wymagać wymiany. Same elementy aluminiowe nie wymagają malowania ani impregnacji.

Kołnierz OptiLight TZ 78x140 to solidny wybór dla dachów krytych dachówką, blachodachówką lub blachą trapezową o profilu do 45 mm. Jego największą zaletą jest elastyczny fartuch ołowiany, który po wyprofilowaniu tworzy szczelne przejście nawet na skomplikowanym profilu karpiówki. Warunkiem skuteczności jest jednak precyzyjny montaż z zachowaniem kolejności od dołu do góry i wyprofilowaniem fartucha do każdej fali pokrycia.

Przed zakupem zmierz dokładnie wymiar zewnętrzny ościeżnicy okna, sprawdź wysokość profilu swojego pokrycia i porównaj kolor oblachowania z kolorem dachu. Jeśli te trzy elementy się zgadzają, kołnierz OptiLight TZ 78x140 będzie szczelnie chronił poddasze przez co najmniej 25 lat, czyli przez cały okres eksploatacji typowego okna dachowego.

Dobierz kołnierz do konkretnego pokrycia i rozmiaru okna. Sprawdź kompatybilność z systemem OptiLight, porównaj warianty TZ, TS oraz TZ-D dla montażu w parach, a unikniesz kosztownych błędów i zyskasz spokój na długie lata.
