Jak Działa Mechanizm Otwierania Okna Dachowego i Jak Go Zmodernizować?

Manualna korba vs siłownik elektryczny co wybrać w 2026?

Ręczne otwieranie okna dachowego wymaga siły, precyzji i często sięgania po drabinę. Współczesne mechanizmy otwierania okna dachowego rozwiązują te problemy na trzy sposoby: korbą mechaniczną, łańcuchem elektrycznym albo ramieniem solarnym zasilanym ogniwi fotowoltaicznym.

• Manualna korba vs siłownik elektryczny co wybrać w 2026?
• Solarny napęd do okna dachowego bez kucia i kabli
• Zdalne sterowanie oknem dachowym smartfon, pilot czy czujnik deszczu?

W oknach obrotowych i uchylno-obrotowych korba działa poprzez przekładnię ślimakową, która zamienia ruch obrotowy uchwytu na ruch liniowy pręta popychającego skrzydło. Moment obrotowy rzędu 8-15 Nm wystarcza do podniesienia skrzydła o masie 30-50 kg, ale przy codziennym wietrzeniu sypialni na poddaszu takie rozwiązanie szybko staje się irytujące.

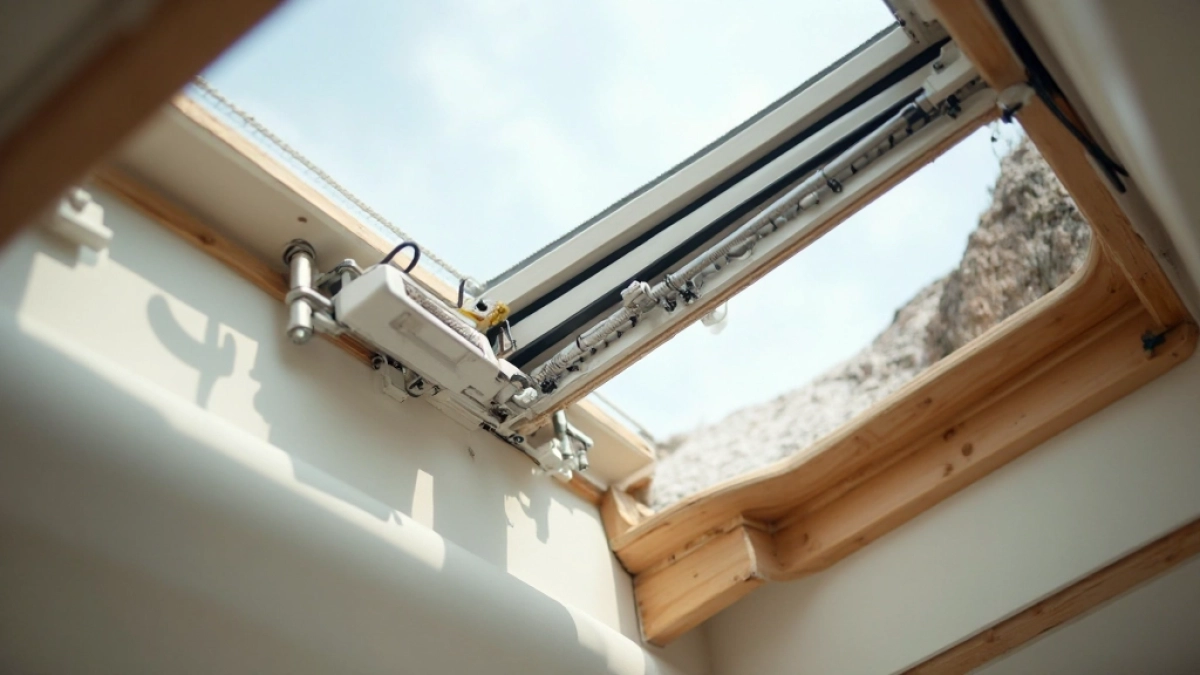

Łańcuch elektryczny pracuje inaczej. Silnik prądu stałego 12 V lub 24 V z pojemniku na baterie (często litowo-jonowe 2000 mAh) wprawia w ruch łańcuch ogniwowy prowadzony w aluminiowej prowadnicy. Łańcuch wysuwa się o 200-300 mm w czasie 20-35 sekund, a czujnik Halla na wale silnika zlicza obroty i zatrzymuje napęd przy wykryciu oporu większego niż 60 N.

Siłowniki solarne czerpią energię z panelu fotowoltaicznego o mocy 2-4 Wp umieszczonego na zewnętrznej ramie okna. Akumulator NiMH 1,2 V lub LiFePO4 magazynuje ładunek na 300 cykli przy głębokości rozładowania 80%. Współczynnik sprawności panelu wynosi 18-22%, więc nawet przy pochmurnej pogodzie ogniwo dostarcza 0,5 W wystarczające do jednego pełnego cyklu otwarcia dziennie.

W budynkach mieszkalnych obowiązuje norma PN-EN 14351-1 regulująca bezpieczeństwo okien. Norma ta wymaga, aby elementy otwierane narażone na upadek z wysokości powyżej 2 m miały ogranicznik kąta lub napęd z funkcją bezpiecznego zatrzymania. Manualna korba nie posiada takiego mechanizmu, dlatego w pokojach dziecięcych i sypialniach na piętrze specjaliści rekomendują rozwiązania z siłownikiem.

Najważniejszym parametrem technicznym przy wyborze napędu pozostaje siła uciągu. Dla okien drewniano-poliuretanowych (GGL/GGU) wynosi ona 200 N, dla cieńszych profili PVC (odpowiedniki serii GZL) jedynie 120 N. Zbyt mocny siłownik może zdeformować zawiasy, zbyt słaby nie domknie skrzydła przy lekkim wietrze bocznym działającym z siłą 30-50 N na metr kwadratowy powierzchni okna.

Solarny napęd do okna dachowego bez kucia i kabli

Zestaw adaptacyjny z silnikiem solarnym działa na identycznej zasadzie jak jego odpowiednik sieciowy, lecz zamiast 230 V czerpie prąd z akumulatora ładowanego przez ogniwo fotowoltaiczne. Taki wariant sprawdza się wszędzie tam, gdzie położenie instalacji elektrycznej wiązałoby się z kucie ścian lub demontażem okładziny poddasza.

Kompatybilność stanowi kluczową kwestię. Zestawy adaptacyjne pasują do okien wyprodukowanych od maja 2013 (seria GGU/GGL z nowym zawiasem) oraz do starszych modeli po wymianie zawiasu na wersję „click&go". Tabliczka znamionowa w górnym narożniku skrzydła zawiera dziesięciocyfrowy numer, który precyzyjnie identyfikuje model i rok produkcji.

Panele solarne w tych zestawach mierzą zazwyczaj 350×250 mm i ważą 480 g, a ich napięcie maksymalne wynosi 5,8 V przy natężeniu 350 mA. Sprawność 18,5% oznacza, że ogniwo generuje 0,5-1,8 W w zależności od kąta padania promieni i zachmurzenia. Akumulator litowo-żelazowo-fosforanowy o pojemności 1500 mAh przyjmuje ładunek przez 4-6 godzin słonecznych i zasila silnik prądu stałego 12 V przez 30 dni bez promieniowania.

Montaż takiego zestawu zajmuje około 60 minut. Panel przykleja się taśmą butylową do ramy, a silnik łańcuchowy wpina się w górną ościeżnicę. Łańcuch o długości 240 mm i skoku 25 mm wysuwa się, popychając ramię, które odchyla górną krawędź skrzydła o 15-30 cm. Czujnik deszczu na bazie elektrod pojemnościowych reaguje na zmianę wilgotności powietrza w ciągu 30 sekund.

Z praktyki wynika, że zestaw solarny świetnie sprawdza się w pokojach dziecięcych, sypialniach na piętrze i łazienkach na poddaszu, gdzie położenie przewodu 230 V wymagałoby ingerencji w strefę mokrą. Cena zestawu zaczyna się od około 564 zł, podczas gdy wymiana całego okna na wersję elektryczną sięga 3000-4500 zł z robocizną.

Zdalne sterowanie oknem dachowym smartfon, pilot czy czujnik deszczu?

Nowoczesne napędy dachowe obsługują trzy kanały komunikacji: podczerwień (IR) o zasięgu 5 m, fale radiowe (RF) 868 MHz o zasięgu 30 m wewnątrz budynku oraz protokół IoT w paśmie 2,4 GHz z szyfrowaniem AES-128. Każdy z nich sprawdza się w innym scenariuszu, a zaawansowane centrale pozwalają łączyć je w jeden ekosystem.

Pilot radiowy RF działa nawet przez strop żelbetowy o grubości 200 mm, choć tłumienie sygnału sięga wówczas 18 dB. Komunikacja jednokierunkowa (broadcast) wysyła 64-bitowy kod AES, a odbiornik w oknie porównuje go z zapisaną parą kluczy. Czas reakcji od naciśnięcia przycisku do pełnego otwarcia wynosi 25-30 sekund dla łańcucha o skoku 240 mm.

Sterowanie smartfonem wymaga mostka komunikacyjnego podłączanego do routera Wi-Fi. Mostek tłumaczy polecenia z aplikacji na protokół io-homecontrol (ten sam standard wykorzystują siłowniki rolet i markiz). Aplikacja umożliwia tworzenie scenariuszy: porannego otwarcia o 7:00, automatycznego przewietrzania przy stężeniu CO₂ powyżej 1000 ppm albo symulacji obecności podczas urlopu.

Czujnik deszczu wykorzystuje zjawisko zmiany pojemności elektrycznej. Dwie elektrody ze stali nierdzewnej tworzą kondensator o pojemności 5-15 pF w suchym powietrzu. Krople wody zmieniają stałą dielektryczną ośrodka z 1,0006 (powietrze) na 80 (woda), co powoduje skok pojemności o 300%. Algorytm w mikrokontrolerze STM32 odczytuje tę zmianę i wysyła komendę zamknięcia w czasie krótszym niż 60 sekund.

Czujniki jakości powietrza mierzą stężenie CO₂ metodą NDIR (podczerwień niedyspersyjna) w zakresie 400-2000 ppm oraz wilgotność pojemnościowym czujnikiem polimerowym. Po przekroczeniu progu 1200 ppm CO₂ lub 65% wilgotności względnej napęd sam uchyli okno na 15% powierzchni, co odpowiada 1200 cm² otworu wentylacyjnego. W domach z rekuperacją ta funkcja współpracuje z centralą wentylacyjną w standardzie PN-EN 16798-3.

Integracja z systemem smart home przynosi konkretne oszczędności. Okno zamknięte w czasie opadów zmniejsza straty ciepła o 180 W w stosunku do uchylonego o 15%, bo przy temperaturze zewnętrznej 0°C i wewnętrznej 21°C strata w uchylonym oknie wynosi około 240 W. Zamknięcie automatyczne po deszczu obniża rachunek za ogrzewanie o 60-90 zł rocznie w typowym domu 120 m².

Klawiatura ścienna z ekranem dotykowym stanowi uzupełnienie systemu. Wyświetlacz OLED 128×64 px pokazuje temperaturę zewnętrzną (mierzoną czujnikiem na ramie) oraz stan wszystkich okien. Zużycie energii wynosi 0,4 W, więc z powodzeniem zastępuje termostat pokojowy w pomieszczeniach z dużymi przeszkleniami połaciowymi, gdzie standardowy czujnik ścienny mierzy zbyt niską temperaturę.

Montaż krok po kroku wymaga kilku podstawowych narzędzi: wiertarko-wkrętarki z bitami PZ2 i Torx T20, poziomicy 600 mm, miary zwijanej oraz noża montażowego. Czas pracy doświadczonej osoby wynosi 45-60 minut, przy czym najwięcej czasu zajmuje precyzyjne wycentrowanie prowadnicy łańcucha względem osi obrotu skrzydła. Tolerancja odchylenia nie powinna przekraczać 2 mm, bo większe błędy prowadzą do nierównomiernego obciążenia rolki prowadzącej i przyspieszonego zużycia łańcucha po 8-10 tysiącach cykli.

Najczęstsze błędy przy montażu obejmują pominięcie kalibracji krańcówek. Siłownik musi zapamiętać pozycję pełnego otwarcia i pełnego zamknięcia, bo w przeciwnym razie napęd zatrzyma się zbyt wcześnie albo zacznie naciskać na ościeżnicę przy próbie domknięcia. Procedura kalibracji trwa 90 sekund i polega na uruchomieniu trybu uczenia trzymając przycisk na pilocie przez pięć sekund.

W budynkach wielorodzinnych z wentylacją mechaniczną wywiewną napęd okna dachowego współpracuje z czujnikiem ciągu kominowego. Gdy różnica ciśnienia między poddaszem a klatką schodową przekracza 5 Pa, okno nie otworzy się, bo mogłoby dojść do odwrócenia ciągu i zassania spalin z kotłowni. Tę funkcję bezpieczeństwa warto aktywować w konfiguracji systemu.

Warto zwrócić uwagę na klasę ochrony IP. Siłowniki montowane wewnątrz pomieszczeń mają IP20, ale moduły sterujące i czujniki deszczu na zewnątrz okna wymagają IP44 w strefach narażonych na bryzgającą wodę. Przy braku takiej ochrony woda przedostaje się do wnętrza obudowy po 18 miesiącach eksploatacji i uszkadza płytkę elektroniki.

Źródła: PN-EN 14351-1 (norma okien i drzwi zewnętrznych), PN-EN 16798-3 (wentylacja budynków), dokumentacja techniczna producentów okien dachowych z serii GGU/GGL/GZL, katalogi zestawów adaptacyjnych KSX oraz KMG. Szczegółowe informacje o kompatybilności i cenach dostępne są na stronie producenta oraz u autoryzowanych instalatorów. Konfigurator modeli okien i zestawów napędowych znajduje się w sekcji wsparcia producenta.
