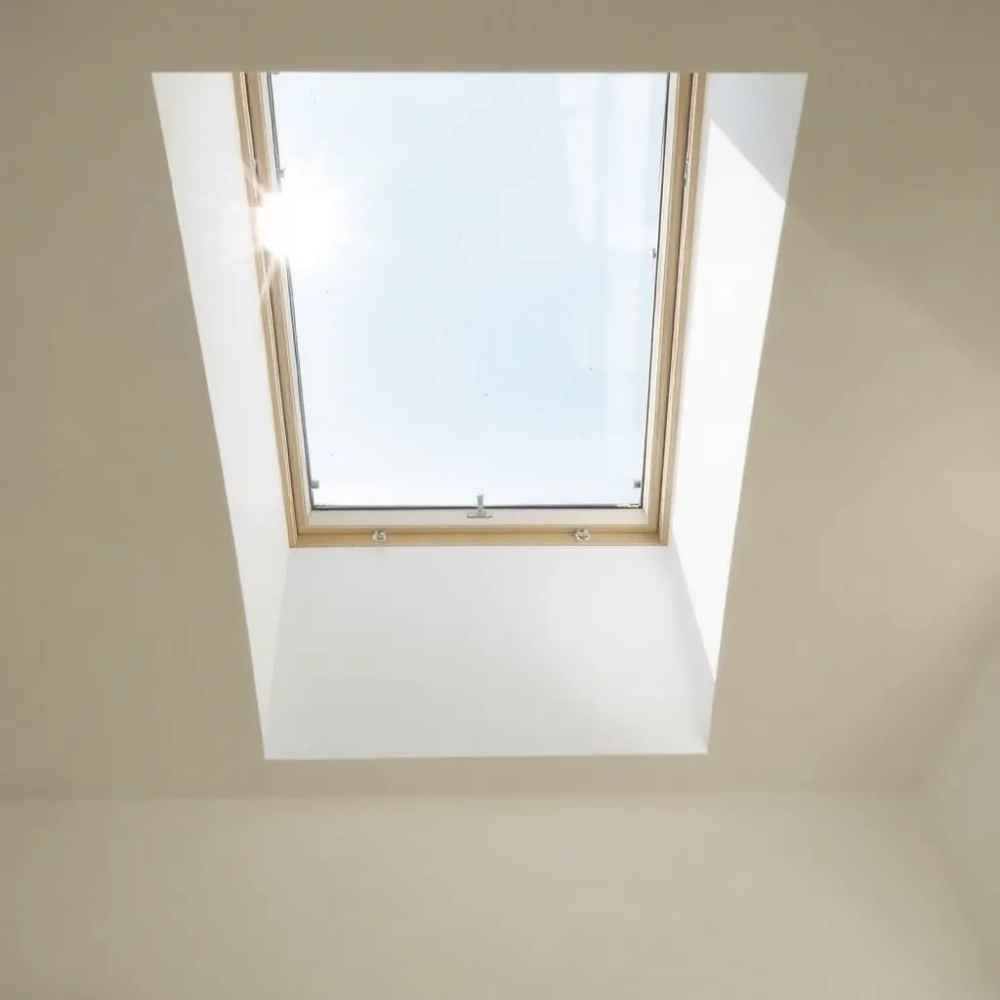

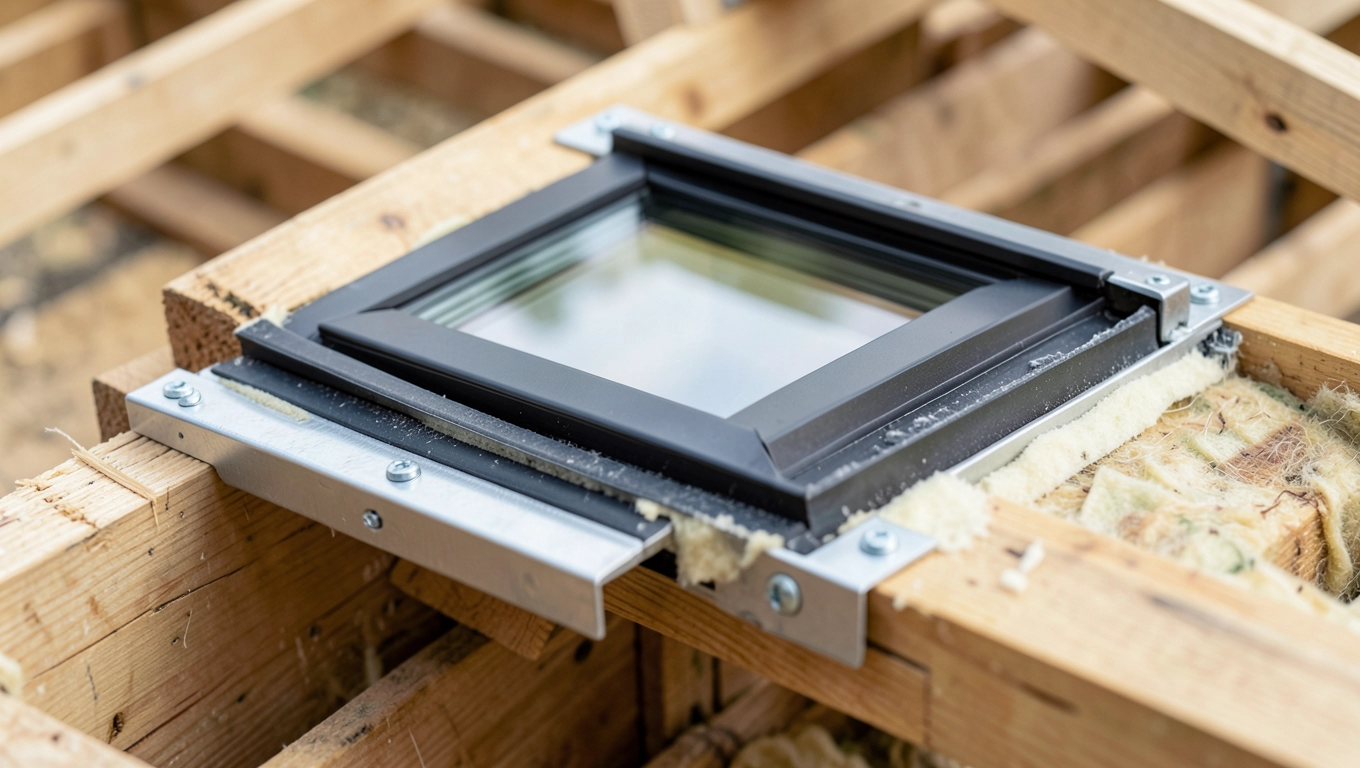

Montaż okna dachowego Roto R7 krok po kroku bez błędów

Masz już wycięty otwór w dachu, kupiłeś okno, instrukcja leży obok, a mimo to czujesz niepewność, czy wszystko pójdzie gładko. Montaż okna dachowego Roto R7 potrafi zaskoczyć nawet doświadczonego wykonawcę, bo wysoka oś obrotu zmienia rozkład sił działających na ramę i wymaga innego podejścia niż klasyczne okno obrotowe. W tym tekście znajdziesz konkretne wymiary, fizykę uszczelnienia, listę typowych błędów i sposoby regulacji, które realnie decydują o szczelności oraz wygodzie użytkowania przez następne 20-30 lat.

• Wymiary otworu i kołnierz uszczelniający do R7
• Najczęstsze błędy przy montażu okna wysokoosiowego
• Regulacja okna Designo R7 po osadzeniu w dachu
• Porównanie R7 z innymi oknami dachowymi
• Kiedy NIE wybierać R7
• Oszczędność energii w skali roku
• Wymiana starych okien na R7 specyfika renowacji
• Akcesoria wewnętrzne i zewnętrzne co do czego
• Sprawdzenie wykonawcy przed podpisaniem umowy
• Kiedy wezwać serwis po montażu
• Koszt montażu i co się w nim mieści

Wymiary otworu i kołnierz uszczelniający do R7

Otwór w konstrukcji dachu musi być większy od nominalnego wymiaru okna o 6,5 do 7 cm na szerokość i wysokość. Ta pozorna „strata" miejsca wynika z konieczności zachowania szczeliny dylatacyjnej, którą wypełnia kołnierz uszczelniający. Designerski kołnierz do R7 składa się z kilku warstw: folii wodochronnej po bokach i u dołu, rynny odwadniającej nad oknem, termoizolacyjnego bloku WD oraz folii paroizolacyjnej od wewnątrz.

Kołnierz dobiera się do pokrycia dachowego, a nie do okna. Dla dachówki ceramicznej i betonowej stosuje się kołnierz o profilu wysokim (do 9 cm fali), dla blachodachówki średnim (3-5 cm), a dla blachy płaskiej lub paneli na rąbek niskim. Zły wybór kołnierza powoduje, że woda opadowa nie trafia do rynny odprowadzającej, lecz w kapilarny sposób wciągana jest pod pokrycie, co w perspektywie dwóch-trzech zim prowadzi do zawilgocenia wełny mineralnej i zacieków widocznych dopiero po roku.

Przy wyznaczaniu otworu warto pamiętać o zachowaniu odległości minimum 8 cm od krokwi po obu stronach. Jeśli rozstaw krokwi tego nie pozwala, konieczne jest wycięcie fragmentu krokwi i wstawienie wymianu z kantówki o tej samej wysokości, połączonej węzłami ciesielskimi (wieszak, śruba dwugwintowa). Próba „wciśnięcia" okna w ciasny otwór kończy się odkształceniem ramy, a w konsekwencji uszkodzeniem uszczelek i rozszczelnieniem trzech punktów ryglowania.

Wysokość montażu określa strefa ogrzewana poddasza. Dolna krawędź okna powinna znajdować się 90-110 cm nad gotową podłogą w pokojach mieszkalnych, 120-140 cm w kuchniach i łazienkach ze względu na blat roboczy, oraz 80-90 cm w pokojach dziecięcych dla bezpieczeństwa. Zasada ta wynika z kinematyki zawiasu R7: oś obrotu znajduje się w 3/4 wysokości skrzydła, więc okno otwiera się do góry, a jego dolna krawędź nie wchodzi w strefę chodzenia.

Przed zakupem warto zweryfikować kąt nachylenia dachu. R7 pracuje poprawnie w zakresie 15-90°, ale poniżej 20° zaleca się zastosowanie kołnierza do dachów płaskich z dodatkowym fartuchem EPDM. Przy kątach 20-65° można używać standardowych kołnierzy. Powyżej 65° okno zachowuje pełną funkcjonalność, choć wzrasta obciążenie mechanizmu ryglowania od sił wiatru działających prostopadle do połaci.

Najczęstsze błędy przy montażu okna wysokoosiowego

Pierwszy grzech to pominięcie termo-bloku WD. To element z XPS-u lub pianki poliuretanowej, który po osadzeniu okna tworzy ciągłą izolację termiczną wokół ramy. Bez niego wzdłuż obwodu okna powstaje mostek termiczny, przez który ucieka ciepło. W budynku z poddaszem użytkowym 120 m² strata rzędu 80-120 kWh rocznie jest typowa, a w skrajnych przypadkach sięga 250 kWh.

Drugi błąd to montaż folii paroizolacyjnej po wewnętrznej stronie bez zachowania szczelności. Folia musi być wywinięta na ościeżnicę i sklejona z nią taśmą butylową lub akrylową, a nie przybita zszywkami. Para wodna, która w lecie przenika z wnętrza do warstwy wełny, skrapla się przy różnicy temperatur i zamienia w zawilgocenie. Po kilku sezonach grzewczych skutkuje to spadkiem współczynnika lambda izolacji o 30-40% oraz rozwojem pleśni w obrębie ościeżnicy.

Trzeci problem to nieprawidłowe ustawienie okna w pionie. R7 ma oś obrotu w 3/4 wysokości skrzydła, więc nawet milimetrowe odchylenie od pionu powoduje, że skrzydło nie przylega równomiernie do ościeżnicy w trzech punktach ryglowania. Konsekwencja: klamka zamyka się zbyt lekko lub zbyt ciężko, a uszczelka w górnym narożniku zaczyna przepuszczać wodę przy intensywnych opadach.

Czwarty błąd, często spotykany przy remoncie starego budownictwa, to pozostawienie starej folii dachowej bez sprawdzenia jej szczelności. W dachach sprzed 2000 roku folia wstępnego krycia (FWK) bywa perforowana lub pęknięta. Montaż nowego okna w takim dachu wymaga wycięcia otworu w folii, wywinięcia jej na ościeżnicę okna i sklejenia, a w razie potrzeby wymiany fragmentu FWK na nową membranę paroprzepuszczalną o gramaturze 135-170 g/m².

Piąty, bagatelizowany przez wielu dekarzy, to brak kątowników montażowych. R7 powinno być mocowane do krokwi za pomocą dedykowanych kątowników stalowych przykręcanych co 30-40 cm. Same wkręty w ramę, bez kątowników, nie przenoszą obciążeń wiatru i śniegu. W dachu o nachyleniu 45° siła ssąca wiatru na 1 m² okna sięga 0,6-1,2 kN, czyli tyle, ile waży kilkuipółkowy mężczyzna zawieszony na oknie.

Regulacja okna Designo R7 po osadzeniu w dachu

Po zamontowaniu okna, ale jeszcze przed założeniem listew wykończeniowych, wykonuje się regulację luzów i docisku. R7 ma system regulacji w trzech płaszczyznach: bocznej (przesunięcie skrzydła w lewo/prawo), pionowej (podniesienie/opuszczenie) oraz kątowej (zmiana docisku uszczelki). Dostęp do śrub regulacyjnych uzyskuje się po zdjęciu osłonek na ościeżnicy to trzy elementy z tworzywa, oznaczone strzałkami.

Regulację rozpoczyna się od sprawdzenia pionu skrzydła. Poziomnica przyłożona do wewnętrznej płaszczyzny skrzydła powinna wskazywać dokładne zero. Jeśli tak nie jest, luzuje się śruby kątowników montażowych, przesuwa skrzydło za pomocą śruby regulacyjnej w dolnym zawiesie i ponownie dokręca. Czynność wymaga cierpliwości jeden obrót śruby to 0,5 mm przesunięcia, więc kalibracja do idealnego pionu zajmuje zwykle 8-12 obrotów.

Docisk uszczelki reguluje się śrubą w górnym zawiesiu. Oś obrotu w 3/4 wysokości powoduje, że siła docisku rozkłada się nierównomiernie większa u góry, mniejsza u dołu. Prawidłowy docisk rozpoznaje się po charakterystycznym „kliknięciu" klamki w pozycji zamkniętej oraz po równomiernym śladzie odcisku uszczelki na ramie skrzydła, widocznym jako ciemniejszy pas o szerokości 4-6 mm.

Trzy punkty ryglowania w R7 to: górny (przy osi obrotu), środkowy (klamka) i dolny (zamek w narożniku). Każdy z nich ma własny mechanizm blokujący. Po zamknięciu klamki rygiel środkowy wchodzi w ościeżnicę z siłą 30-50 N, a górny i dolny blokują się automatycznie dzięki dźwigni w zawiesiu. Jeśli dolny rygiel nie wchodzi płynnie, oznacza to, że skrzydło jest przesunięte w pionie o ponad 2 mm i wymaga ponownej regulacji.

Po zakończeniu regulacji zakłada się kołnierz zewnętrzny. Dolna część kołnierza (rynna odwadniająca) musi zachodzić pod pokrycie dachowe, a górna na pokrycie. Połączenie folii kołnierza z folią dachową wykonuje się taśmą butylową szerokości minimum 50 mm. Od wewnątrz natomiast folia paroizolacyjna łączy się z ościeżnicą za pomocą listwy dociskowej przykręcanej wkrętami co 15 cm.

Ostatni etap montażu to sprawdzenie działania okna we wszystkich pozycjach. Klamka w R7 ma cztery pozycje: zamkniętą, uchyloną (10 cm), obróconą o 90° do mycia, oraz pozycję wentylacji (mikrouchył 2-3 mm). Każda pozycja powinna się zatrzymywać z wyraźnym kliknięciem. Jeśli obrót skrzydła o 90° wymaga użycia siły, oznacza to opór w zawiesiach, najczęściej spowodowany zbyt ciasnym montażem w otworze lub brakiem luzu dylatacyjnego.

Porównanie R7 z innymi oknami dachowymi

Wybór między oknem wysokoosiowym, obrotowym a uchylnym determinuje komfort użytkowania poddasza na lata. Poniższa tabela zestawia trzy modele okien dachowych pod kątem parametrów, które realnie wpływają na codzienne korzystanie z pomieszczenia.

Z powyższego zestawienia wynika, że R7 plasuje się w środku stawki cenowej, ale oferuje funkcjonalność zbliżoną do droższego modelu i8. Dla poddaszy, gdzie okno pełni jednocześnie rolę źródła światła i wentylacji, wysoka oś obrotu okazuje się decydująca skrzydło otwiera się nad głową użytkownika, a nie w jego bezpośrednim otoczeniu.

Kiedy NIE wybierać R7

Mimo wielu zalet, R7 nie jest rozwiązaniem uniwersalnym. W dachach płaskich o nachyleniu poniżej 15° mechanizm wysokiego obrotu traci sens, bo okno i tak nie otwiera się w sposób umożliwiający swobodne korzystanie. W takiej sytuacji lepszym wyborem jest okno do dachów płaskich z siłownikiem elektrycznym lub świetlik kopułkowy.

Drugim scenariuszem, w którym R7 się nie sprawdzi, są pomieszczenia o wysokości poniżej 220 cm przy oknie umieszczonym bardzo nisko. Wysoka oś obrotu wymaga minimum 50-60 cm wolnej przestrzeni nad głową użytkownika po otwarciu skrzydła. W łazienkach z niskim stropem i oknem nad wanną lepszym rozwiązaniem będzie okno uchylne z dolnym otwieraniem.

W budynkach zabytkowych i objętych nadzorem konserwatorskim R7 o antracytowym oblachowaniu zewnętrznym może kolidować z wymogami konserwatorskimi dotyczącymi kolorystyki stolarki. W takim przypadku warto rozważyć okno z oblachowaniem w kolorze naturalnym (cynk, miedź) lub okno drewniane z możliwością malowania na dowolny kolor z palety RAL.

Oszczędność energii w skali roku

Współczynnik przenikania ciepła całego okna Uw dla R7 z pakietem 3-szybowym wynosi 1,0-1,1 W/m²K, a dla wariantu Comfort nawet 0,93 W/m²K. Dla porównania, okno obrotowe z 2-szybowym pakietem ma Uw rzędu 1,3-1,5 W/m²K. Różnica 0,3 W/m²K na powierzchni 1 m² przekłada się na 30-40 kWh rocznie mniej zużytego ciepła.

Przy oknie o wymiarze 78x118 cm (powierzchnia 0,92 m²) i różnicy 0,3 W/m²K roczna oszczędność energii wynosi 28-36 kWh. W przeliczeniu na koszt ogrzewania gazowego (cena 0,35 zł/kWh z uwzględnieniem sprawności kotła) daje to 10-13 zł oszczędności na jednym oknie rocznie. Dla poddasza z czterema oknami to 40-52 zł rocznie, a w perspektywie 20-letniej od 800 do 1040 zł. Kwota pokrywa blisko połowę ceny samego okna.

Do tego dochodzi komfort termiczny latem. Pakiet 3-szybowy z powłoką niskoemisyjną odbija 78-85% promieniowania podczerwonego, co ogranicza nagrzewanie wnętrza o 3-5°C w porównaniu z pakietem 2-szybowym. W sypialni na poddaszu ta różnica oznacza spokojniejszy sen podczas lipcowych upałów i mniejsze zużycie klimatyzacji lub wentylatora.

Wymiana starych okien na R7 specyfika renowacji

Wymiana okna w istniejącym dachu różni się od montażu w nowej konstrukcji. Kluczowe jest sprawdzenie stanu krokwi, łat i kontrłat oraz poszycia dachu. W dachach sprzed 1995 roku często brakuje membrany wstępnego krycia (FWK), co wymaga jej ułożenia od wewnątrz po demontażu starego okna i wycięciu fragmentu poszycia.

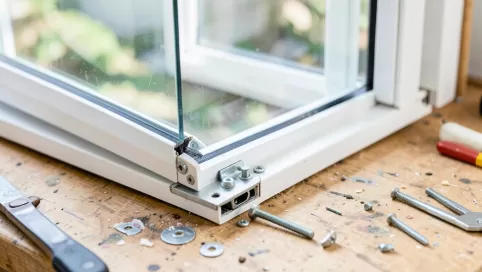

Demontaż starego okna zaczyna się od zdjęcia skrzydła z zawiasów, odkręcenia listew wykończeniowych wewnętrznych, a następnie odkręcenia ramy od krokwi. Po wyjęciu starej ramy otwór oczyszcza się z resztek pianki, gwoździ i starej folii. Dopiero na tak przygotowany otwór można osadzać nowe okno R7, pamiętając o zachowaniu wymiarów większych o 6,5-7 cm.

W przypadku gdy stary otwór jest zbyt mały dla nowego okna (np. wymiana z 54x78 na 78x118 cm), konieczne jest wycięcie dodatkowego fragmentu krokwi i wstawienie wymianu. Przy wymianie na większe okno w dachu o kącie 30-45° należy sprawdzić, czy obciążenie śniegiem i wiatrem na większą powierzchnię nie przekroczy nośności konstrukcji. W polskich warunkach klimatycznych (strefa II, III) obciążenie śniegiem dachu o kącie 35° wynosi 0,9-1,2 kN/m², a parcie wiatru 0,4-0,6 kN/m².

Akcesoria wewnętrzne i zewnętrzne co do czego

Rolety zewnętrzne chronią przed nagrzewaniem latem i utratą ciepła zimą. Redukcja nagrzewania wnętrza wynosi 80-92% w zależności od koloru tkaniny. Biała roleta odbija więcej promieniowania, ale w sypialni lepiej sprawdza się tkanina zaciemniająca w kolorze szarym lub beżowym, która jednocześnie ogranicza dopływ światła do 95%.

Markizy zewnętrzne to rozwiązanie pośrednie: chronią przed słońcem, ale przepuszczają światło dzienne. W biurze na poddaszu, gdzie potrzebne jest naturalne światło bez rażącego słońca, markiza z tkaniny o transparentności 5-8% okaże się optymalna. W pokojach dziecięcych natomiast lepszym wyborem będzie plisa wewnętrzna, którą dziecko może łatwo regulować bezpiecznym sznureczkiem.

Żaluzje aluminiowe wewnętrzne regulują kąt padania światła, ale nie zaciemniają całkowicie. W łazienkach i kuchniach, gdzie potrzebna jest wentylacja i kontrola nasłonecznienia, sprawdzają się najlepiej. W sypialni natomiast żaluzja nie zapewni pełnego zaciemnienia tu potrzebna będzie roleta zaciemniająca typu blackout z bocznymi prowadnicami.

Sprawdzenie wykonawcy przed podpisaniem umowy

Autoryzowany dekarz powinien posiadać certyfikat ukończenia szkolenia producenta okien. W Polsce szkolenia takie organizowane są w cyklu rocznym i obejmują zarówno teorię (parametry techniczne, kinematyka zawiasów, fizyka uszczelnienia), jak i praktykę (montaż na specjalnym stanowisku). Certyfikat ważny jest 2 lata, po czym wymaga odnowienia.

Przed podpisaniem umowy warto zapytać o liczbę zamontowanych okien wysokoosiowych. Dekarz, który montuje rocznie minimum 20-30 okien tego typu, ma doświadczenie w regulacji zawiasów i doborze kołnierzy do różnych pokryć. Deklaracja „montaż każdego okna jest taki sam" powinna wzbudzić czujność, bo kołnierz do dachówki ceramicznej i do blachy na rąbek różnią się diametralnie.

Umowa powinna zawierać zapis o gwarancji na montaż (minimum 5 lat) oraz na szczelność połączenia okna z dachem (minimum 10 lat). Gwarancja producenta na samo okno wynosi 15 lat na profile PVC i 10 lat na elementy drewniane oraz okucia. W praktyce prawidłowo zamontowane okno R7 zachowuje pełną funkcjonalność przez 25-30 lat.

Kiedy wezwać serwis po montażu

W ciągu pierwszych 12 miesięcy eksploatacji mogą pojawić się objawy wymagające interwencji: skrzydło opada o 3-5 mm i klamka zamyka się zbyt luźno, uszczelka w górnym narożniku nie przylega równo (widoczna szczelina 1-2 mm), albo w czasie intensywnego deszczu pojawia się kropla wody na ościeżnicy od wewnątrz. Każdy z tych symptomów wskazuje na konieczność ponownej regulacji lub uzupełnienia uszczelnienia.

Serwis gwarancyjny obejmuje regulację luzów, wymianę uszczelek, dokręcenie kątowników montażowych oraz smarowanie zawiasów (raz na 2-3 lata). Smarowanie wykonuje się smarem silikonowym w sprayu lub wazeliną techniczną nakładaną pędzelkiem na trzpienie zawiasów. Olej maszynowy nie nadaje się do tego celu, bo spływa z powierzchni pionowych i przyciąga kurz.

Jeśli okno R7 zostało zamontowane przez autoryzowanego dekarza, zgłoszenie serwisowe odbywa się przez producenta. Czas reakcji na zgłoszenie w sezonie (kwiecień-październik) wynosi 7-14 dni roboczych, poza sezonem do 21 dni. Koszt regulacji w okresie gwarancji pokrywa producent, o ile usterka nie wynika z mechanicznego uszkodzenia okna lub nieprawidłowej eksploatacji.

Koszt montażu i co się w nim mieści

Cena montażu jednego okna R7 z kołnierzem uszczelniającym, termo-blokiem WD, folią paroizolacyjną i obróbką wewnętrzną wynosi od 450 do 750 zł w zależności od regionu Polski i stopnia skomplikowania pokrycia. W kwocie tej mieści się: przygotowanie otworu, osadzenie okna z kątownikami, montaż kołnierza zewnętrznego, regulacja, uszczelnienie od wewnątrz oraz uprzątnięcie stanowiska pracy.

Dodatkowe koszty pojawiają się przy wymianie starego okna (demontaż, utylizacja 120-200 zł), przy konieczności wstawienia wymianu krokwi (180-350 zł) oraz przy montażu akcesoriów wewnętrznych i zewnętrznych (roleta zewnętrzna z montażem od 380 zł, markiza od 280 zł, plisa wewnętrzna od 95 zł). Łączny koszt okna z pełnym osprzętowaniem i profesjonalnym montażem waha się od 2800 do 5200 zł za jedną sztukę.

Przy kilku oknach w jednym dachu warto negocjować cenę montażu. Wykonawca, który montuje 4-5 okien podczas jednej wizyty, może obniżyć stawkę o 10-20% w stosunku do ceny jednostkowej, ponieważ oszczędza na dojazdach, wynajmie rusztowań i czasie przygotowania stanowiska. Warto też rozważyć montaż wszystkich okien w jednym dniu, by zminimalizować czas otwarcia połaci dachowej.

Montaż okna dachowego Roto R7 to inwestycja, która zwraca się w trzech wymiarach: finansowym (niższe rachunki za ogrzewanie), użytkowym (swobodny dostęp do otwartego okna, łatwe mycie) i zdrowotnym (lepsza wentylacja poddasza, mniejsze ryzyko zawilgocenia). Aby efekt był zgodny z oczekiwaniami, kluczowe pozostają trzy elementy: prawidłowy wymiar otworu, dedykowany kołnierz do pokrycia oraz regulacja wykonana po osadzeniu, a nie „na oko". Skorzystaj z bezpłatnej wyceny, by poznać dokładny koszt okna z montażem w Twoim dachu, i znajdź certyfikowanego dekarza w swojej okolicy.
