Montaż okna dachowego w płycie warstwowej bez błędów

Skręcenie kilkunastu wkrętów to dopiero połowa roboty przy montażu okna dachowego w płycie warstwowej. Reszta rozgrywa się na styku warstw stalowego rdzenia, pianki PIR i zewnętrznej okładziny, gdzie każdy milimetr luzu zamienia się w mostek termiczny, a każdy brak uszczelnienia w zaciek przy pierwszym ulewnym deszczu. Ten tekst zebrał wszystko, czego potrzebujesz przed pierwszym cięciem: dobór kołnierza, przygotowanie otworu, kolejność montażu i pułapki, które kosztują utratę gwarancji.

• Kołnierz do płyty warstwowej który wybrać
• Przygotowanie otworu w płycie warstwowej krok po kroku
• Najczęstsze błędy przy montażu okna w płycie warstwowej

Kołnierz do płyty warstwowej który wybrać

Kołnierz to jedyny element systemu, który bezpośrednio styka się z blachą płyty. Jego zadanie sprowadza się do trzech rzeczy: odprowadzić wodę poza okno, szczelnie połączyć się z pokryciem i zapewnić ciągłość izolacji termicznej. Przy płycie warstwowej o profilu trapezowym lub falistym standardowy kołnierz uniwersalny nie wystarczy, bo jego fartuch nie odwzorowuje kształtu wgłębień profilu i zostawia szczeliny wentylacyjne, którymi wiatr wciąga wodę pod pokrycie.

Producent oferuje kołnierze dedykowane dla blach profilowanych o wysokości fali do 45 mm oznaczone najczęściej symbolem EHV-P lub EZP-P, w zależności od typoszeregu. Różnią się one od wersji do dachówki ceramicznej przede wszystkim długością i kątem gięcia dolnego fartucha. W płycie warstwowej liczy się bowiem nie tyle przyleganie do kamienia, ile szczelność na ostrych krawędziach blachy, które potrafią przeciąć zwykłą folię EPDM po jednym sezonie.

Kluczowy parametr doboru to kąt nachylenia dachu. Kołnierze standardowe pracują w zakresie 15-90 stopni. Poniżej 15 stopni woda stoi na fartuchu i kapilarnie wraca pod pokrycie. Powyżej 90 stopni (dachy strome, facjaty) brakuje zakładki górnej i śnieg wciska się pod kołnierz. Dla dachów płaskich z płyty warstwowej wybiera się kołnierz z dodatkowym fartuchem EHV-AT Thermo, który ma wydłużoną część górną (do 200 mm) i uszczelkę butylową rozprężną na całym obwodzie.

Sprawdź też kompatybilność kołnierza z konkretnym modelem okna. Kołnierze FAKRO mają oznaczenia literowo-cyfrowe, gdzie pierwsza litera oznacza typ pokrycia (E uniwersalny, EH wysoki profil, EZ dachówka płaska), a druga materiał (V aluminium, N stal, T tytan-cynk). Przy oknach o podwyższonej osi obrotu (FDY-V Duet proSky) wymiar kołnierza rośnie o 40-60 mm na wysokość, bo samo okno jest wyższe. Próba wciśnięcia standardowego kołnierza do okna proSky kończy się zakładką górną krótszą niż 50 mm, a to za mało dla dachu o spadku 18-25 stopni.

Tabela doboru kołnierza do płyty warstwowej

Przygotowanie otworu w płycie warstwowej krok po kroku

Cięcie płyty warstwowej to nie to samo co cięcie blachy trapezowej. Rdzeń z pianki PIR twardo trzyma kształt, ale po przecięciu odsłania strukturę otwartokomórkową na krawędzi, która chłonie wilgoć jak gąbka. Dlatego pierwsza zasada brzmi: tnij piłką szablastą lub nożem termicznym, nigdy szlifierką kątową. Wysoka temperatura spala piankę, zostawiając toksyczne opary i nierówną krawędź, do której nie da się szczelnie przyłożyć kołnierza.

Wymiar otworu w świetle konstrukcji powinien być większy od wymiaru okna o 20-40 mm na szerokość i 30-50 mm na wysokość. Te luzy nie są przypadkowe. Pozwalają na naturalne ruchy termiczne ramy okiennej (drewno lub PVC pracuje inaczej niż rdzeń stalowy), a jednocześnie mieszczą w sobie ramkę montażową z kątowników. Mniejszy luz utrudnia wypoziomowanie, większy wymaga wypełnienia pianką na grubość ponad 50 mm, co z kolei obniża parametry izolacyjne.

Kolejność cięcia zaczyna się od narysowania linii na zewnętrznej okładzinie. Użyj markera kontrastowego i poziomnicy o długości minimum metra. Następnie nawierć narożniki wiertłem 10 mm to punkty, przez które wsuniesz piłę szablastą. Cięcie prowadź po linii, lekko dociskając, bez szarpania. Po wyjęciu wycinka płyty oczyść krawędzie z resztek pianki nożem segmentowym i zagruntuj je pasmem folii w płynie lub taśmą butylową o szerokości 50 mm.

Teraz czas na membranę wstępnego krycia (MWK) lub folię EUROTOP, jeśli dach jest wentylowany. W płycie warstwowej najczęściej stosuje się wariant bez MWK, bo rdzeń PIR sam pełni funkcję paroizolacji. Wyjątkiem są dachy z płytą o grubości poniżej 100 mm, gdzie dodatkowa membrana poprawia szczelność. W takim wypadku wywiń ją na boki otworu na min. 150 mm i sklej taśmą systemową zgodnie z kierunkiem spływu wody.

Montaż ramy okiennej zaczyna się od przykręcenia kątowników montażowych w zestawie z oknem. Każdy producent dostarcza cztery sztuki (narożniki). Przykręca się je do wewnętrznej strony profilu okiennego wkrętami samogwintującymi 4×40 mm. Kątowniki nie mogą wystawać poza obrys ramy więcej niż 30 mm inaczej nie zmieścisz okna w otworze. Po ich zamontowaniu wstaw ramę w otwór i tymczasowo podeprzyj klinami montażowymi.

Checklist przed osadzeniem ramy

• Wymiar otworu zgodny z kartą techniczną okna (sprawdzony w trzech miejscach)
• Kąt nachylenia dachu zmierzony kątownikiem, nie "na oko"
• Krawędzie płyty zagruntowane i zabezpieczone taśmą butylową
• Kątowniki montażowe osadzone symetrycznie, nie przekoszone
• Klucz imbusowy 4 mm przygotowany (do regulacji kątowników)

Wypoziomowanie to moment, w którym większość montaży idzie nie tak. Ramę ustawia się w otworze tak, aby dolna krawędź licowała z wewnętrzną płaszczyzną płyty. Boczne luzy muszą być równe po obu stronach sprawdź to miarką, nie wzrokiem. Dopiero po wypoziomowaniu dokręcasz kątowniki na stałe, zaczynając od górnych, potem dolnych. Moment dokręcania: do pierwszego oporu plus ćwierć obrotu. Przekręcenie wygiąć kątownik i przesunie ramę o ułamek milimetra, ale ten ułamek wystarczy, żeby skrzydło nie domykało się szczelnie.

Docieplenie wokół ramy wymaga pianki niskoprężnej, nie montażowej z marketu. Pianka niskoprężna (np. Soudal Flexifoam) rozpręża się kontrolowanie i nie wyprze ramy z poziomu. Pianka montażowa z marketu ma ekspansję 200-300% i potrafi wygiąć profil ramy do wewnątrz. Nakładaj ją pasmami o grubości max 30 mm, od dołu do góry, żeby pęcherzyki powietrza uciekały do góry. Po utwardzeniu (24 godz.) odetnij naddatek nożem i zakryj folią paroizolacyjną od strony wnętrza.

Na koniec zakładasz skrzydło okienne i sprawdzasz szczelność przylgi. Kartka papieru A4 wsunięta między skrzydło a ramę powinna stawiać lekki opór przy wyciąganiu. Jeśli wypada sama, reguluj docisk zawiasów kluczem imbusowym 4 mm każdy zawias ma śrubę regulacyjną z tyłu. Po regulacji zamontuj kołnierz zewnętrzny zgodnie z instrukcją producenta i dokręć fartuch dolny do płyty wkrętami farmerskimi z podkładką EPDM co 200 mm.

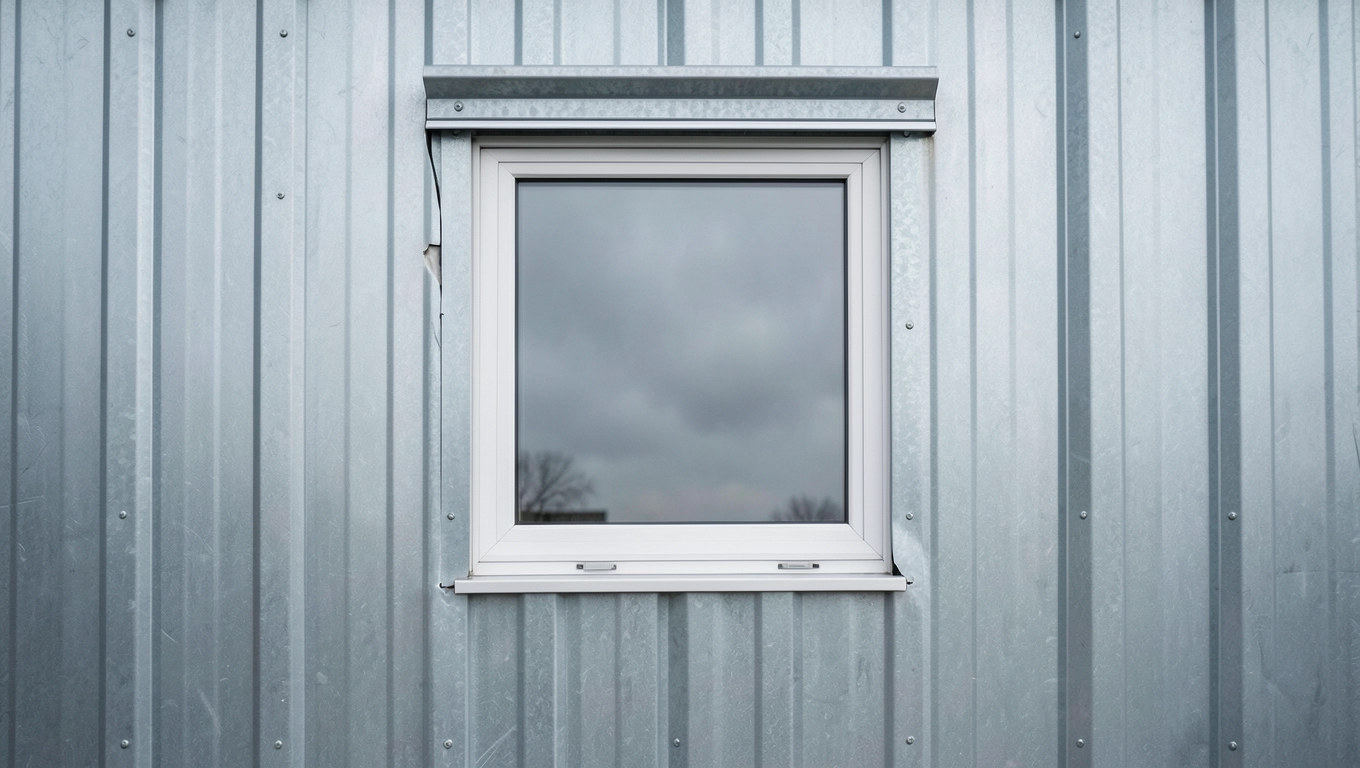

Najczęstsze błędy przy montażu okna w płycie warstwowej

Najczęstszy błąd to osadzenie okna zbyt płytko w stosunku do pokrycia. Efekt jest pozornie niewidoczny, ale mechanika jest prosta: fartuch górny kołnierza musi zachodzić na pokrycie minimum 100 mm powyżej okna, żeby woda spływająca po dachu nie wciskała się pod kołnierz. Przy montażu "na styk" zakładka wynosi 20-30 mm i wystarczy jeden ulewny deszcz z wiatrem, żeby woda znalazła drogę pod folię.

Drugi grzech montażowy to rezygnacja z taśmy butylowej na krawędziach płyty. Bez niej pianka PIR wchłania wilgoć z powietrza, a po dwóch-trzech sezonach grzewczych rdzeń w okolicy okna traci nawet 30% właściwości izolacyjnych. To nie jest teoria to wynik badań laboratoryjnych ITB, które wykazały spadek współczynnika λ pianki PIR z 0,022 do 0,028 W/(m·K) po 1000 godzinach w komorze wilgotnościowej 95% RH.

Trzecia pułapka to brak izolacji termicznej wokół ramy. Wokół okna powstaje pierścień o grubości 20-40 mm, którym ciepło ucieka z pomieszczenia. Jeśli wypełnisz go pianką montażową bez rozprężania, po roku stanie się mostkiem termicznym na całym obwodzie. Rozwiązanie: pianka niskoprężna + taśma paroizolacyjna od wewnątrz + taśma paroprzepuszczalna od zewnątrz. System trójwarstwowy, który kosztuje 60-80 zł więcej, ale eliminuje skropliny na ościeżnicy zimą.

Czwarty błąd to niedokręcenie kątowników montażowych. Objawia się po pierwszym sezonie grzewczym: skrzydło zaczyna opadać, przylga traci szczelność, na ramie pojawiają się rysy napięciowe. Mechanika jest taka, że rama drewniana lub PVC pracuje cyklicznie pod wpływem temperatury i wilgoci. Kątowniki muszą przejmować te naprężenia, ale tylko wtedy, gdy są dokręcone momentem 8-10 Nm. Klucz dynamometryczny kosztuje 80 zł i zwraca się przy pierwszym oknie.

Parametry techniczne, które musisz znać

Współczynnik przenikania ciepła okna Uw dla standardowego okna FTP-V wynosi 1,3 W/(m²·K). Dla okna FTT U8 Thermo 0,58 W/(m²·K). Wartość Uw podana w karcie technicznej obowiązuje dla okna osadzonego zgodnie z instrukcją producenta. Każde odstępstwo (płytsze osadzenie, brak taśmy butylowej) podnosi Uw o 0,1-0,3 W/(m²·K), co w skali roku daje 30-80 kWh dodatkowego zapotrzebowania na ogrzewanie.

Ciężar okna waha się od 25 kg (FXP, FAP nieotwierane) do 55 kg (FDY-V Duet proSky z szybą energooszczędną). W płycie warstwowej o grubości 120 mm nośność rdzenia PIR pozwala na montaż okna do 70 kg bez dodatkowej konstrukcji wsporczej. Powyżej tej wagi (okna balkonowe zespolone) potrzebna jest wymiana płyty na odcinek stalowy lub wstawka z dwuteownika.

Norma PN-EN 14351-1+A2:2018 reguluje wymagania dla okien dachowych pod kątem szczelności, izolacyjności i wytrzymałości. Norma PN-EN 1991-1-3 (Eurocode 1) określa obciążenie śniegiem i wiatrem, które musi przenieść kołnierz. Dla III strefy wiatrowej w Polsce (większość kraju) i II strefy śniegowej parcie na kołnierz wynosi do 1,2 kPa, co odpowiada 120 kg/m². Przy takich wartościach wkręty farmerskie 4,8×20 mm z podkładką EPDM są wystarczające, ale ich rozstaw nie może przekraczać 250 mm.

Standardy i przepisy

Warunki Techniczne 2022 (Dziennik Ustaw 2022 poz. 1225) w paragrafie 325 dopuszczają montaż okien połaciowych w dachach o kącie nachylenia od 15° do 90° bez dodatkowych obliczeń. Dla kątów 5-15° wymagana jest opinia konstruktora lub producenta. Zmiana wynikająca z nowelizacji WT 2022 w stosunku do WT 2009 dotyczy przede wszystkim wymagań izolacyjności cieplnej współczynnik Uw dla okien połaciowych nie może przekraczać 0,9 W/(m²·K) w budynkach nowobudowanych od 2021 roku.

Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (ostatnia nowelizacja 2022) określa w załączniku nr 2 wymagania dotyczące współczynnika przenikania ciepła dla przegród przezroczystych. Dla okien dachowych obowiązuje Uw ≤ 0,9 W/(m²·K) w budynkach energooszczędnych i Uw ≤ 0,8 W/(m²·K) w budynkach pasywnych.

Źródła danych technicznych: instrukcje montażowe producentów okien dachowych, katalogi techniczne płyt warstwowych (sandwich panel) zgodne z PN-EN 14509, norma PN-EN 14351-1+A2:2018 dotycząca okien i drzwi, norma PN-EN 1991-1-3 (Eurocode 1) obciążenia śniegiem, Warunki Techniczne 2022 (Dz.U. 2022 poz. 1225), materiały Instytutu Techniki Budowlanej (ITB) dotyczące mostków termicznych w ościeżach okiennych.
