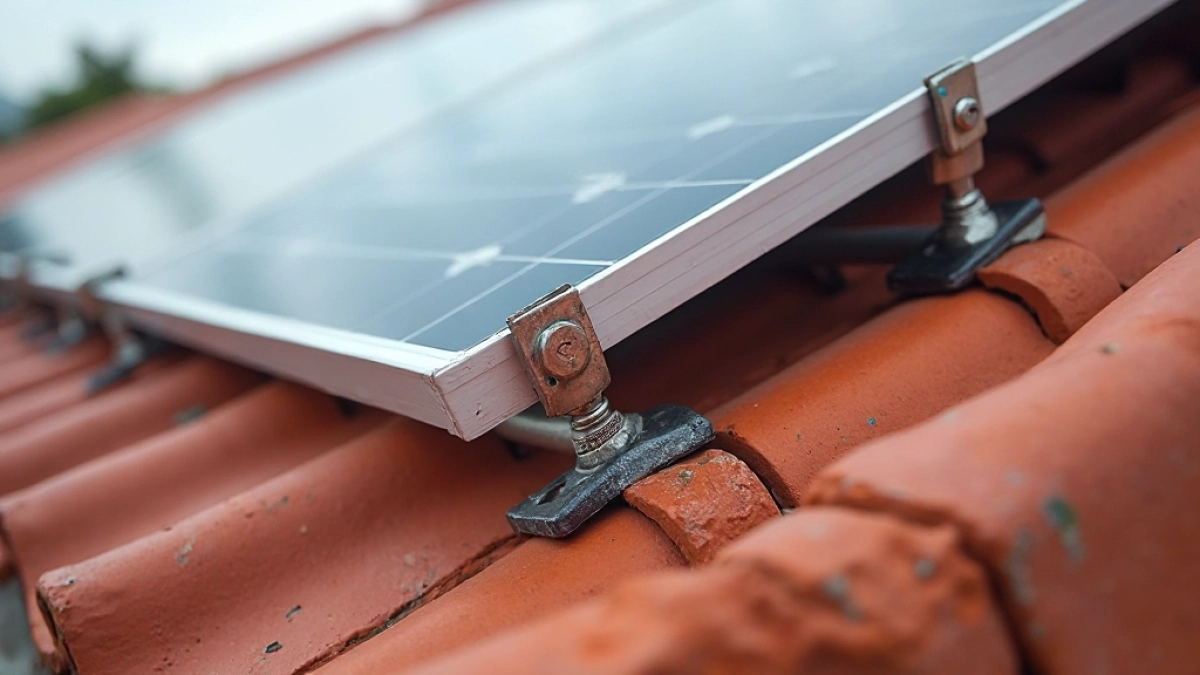

Montaż paneli fotowoltaicznych na dachówce – poradnik

Montaż paneli fotowoltaicznych na dachówce wymaga precyzyjnej oceny stanu pokrycia, wyboru odpowiednich systemów mocowania i systematycznego podejścia do instalacji. Dachówka, czy ceramiczna, czy betonowa, musi wytrzymać dodatkowe obciążenie modułów PV, co decyduje o trwałości całej konstrukcji. Kluczowe wątki to wstępna inspekcja dachu pod kątem pęknięć i nośności, zastosowanie uchwytów uniwersalnych lub hakowych minimalizujących ingerencję w pokrycie oraz krok po kroku realizacja montażu z dbałością o optymalny kąt nachylenia. Dzięki temu instalacja nie tylko zwiększa produkcję energii, ale też zachowuje szczelność dachu. Rozważ te elementy, by uniknąć kosztownych poprawek i maksymalizować zyski z fotowoltaiki.

• Ocena dachówki przed montażem paneli PV
• Systemy mocowania paneli do dachówki
• Uchwyty uniwersalne i hakowe na dachówce
• Etapy montażu paneli na dachówce krok po kroku
• Optymalny kąt paneli PV na nachylonej dachówce
• Bezpieczeństwo montażu paneli na dachówce
• Błędy w montażu paneli fotowoltaicznych na dachówce
• Pytania i odpowiedzi: Montaż paneli fotowoltaicznych na dachówce

Ocena dachówki przed montażem paneli PV

Dachówka przed instalacją paneli fotowoltaicznych podlega dokładnej inspekcji strukturalnej, by potwierdzić jej zdolność do przenoszenia obciążeń. Najpierw sprawdź typ pokrycia – ceramiczna dachówka płaska lub karpiówka różni się od betonowej falistej pod względem wytrzymałości na ścinanie. Typowe obciążenie paneli wynosi 10-15 kg/m², co w połączeniu z śniegiem wymaga nośności krokwi co najmniej 150 kg/m². Nachylenie dachu od 15 do 50 stopni ułatwia montaż, ale strome połacie powyżej 45 stopni zwiększają ryzyko zsuwania się narzędzi. Jeśli dach ma ponad 20 lat, zalecana jest konsultacja z konstruktorem budowlanym. Ta ocena zapobiega awariom i przedłuża żywotność instalacji.

Podczas oględzin szukaj widocznych uszkodzeń, takich jak pęknięcia, odpryski czy luźne elementy dachówki. Woda deszczowa może przenikać przez mikropęknięcia, powodując korozję łat pod spodem i przecieki po montażu. Użyj drabiny lub podnośnika koszowego, by zbadać całą powierzchnię, w tym kalenice i obróbki blacharskie. Dachówki ceramiczne o klasie wytrzymałości powyżej 900 N są preferowane, bo lepiej znoszą wibracje od wiatru. Betonowe modele sprawdzają się na większych połaciach dzięki sztywności. Dokumentuj stan zdjęciami, co ułatwi późniejszą weryfikację gwarancji.

Badanie nośności i wilgotności

Nośność dachu oceniasz poprzez pomiar rozstawu krokwi i przekroju drewna – standardowo co 60-90 cm dla dachówek. Wilgotność pokrycia nie powinna przekraczać 20%, bo nadmiar wody osłabia przyczepność uchwytów. Użyj wilgotnościomierza do próbek dachówek, by wykryć zawilgocenie z izolacji. W Polsce, ze względu na mroźne zimy, unikaj montażu przy temperaturach poniżej 5°C, gdy dachówka staje się krucha. Te parametry decydują o bezpieczeństwie i efektywności paneli PV przez dekady.

Kolejnym krokiem jest analiza zacienienia i orientacji dachu – południowa ekspozycja z kątem 30-40° daje najwyższą wydajność. Użyj aplikacji mobilnych do symulacji nasłonecznienia rocznego. Dachówki czerwone ceramiczne absorbują ciepło, co podnosi temperaturę paneli o 5-10°C, obniżając sprawność o 0,4% na stopień powyżej 25°C. Wybierz modele o niskiej absorpcji termicznej. Ta kompleksowa ocena pozwala zaplanować instalację o mocy 1-1,5 kWp na 100 m² dachu.

Systemy mocowania paneli do dachówki

Systemy mocowania paneli do dachówki dzielą się na bezinwazyjne i ingerujące minimalnie w pokrycie, zapewniając stabilność przy wiatrach do 150 km/h. Szyny aluminiowe nośne tworzą ramę, na której układane są moduły PV z dystansem 2-5 cm dla wentylacji. Montaż bez kleju czy wiercenia zapobiega utracie szczelności dachu. Aluminiowe profile anodowane odporne na korozję wytrzymują obciążenia dynamiczne zgodnie z normą PN-EN 1991-1-4. Wybór systemu zależy od profilu dachówki – płaskie modele wymagają szerszych adapterów.

Bezinwazyjne systemy opierają się na zaciskach dociskających dachówkę bez jej usuwania. Hakowe mocowania wbijane między niestykające się dachówki przenoszą siły na krokwie. Uniwersalne uchwyty regulowane pasują do większości kształtów, od ceramicznych po betonowe. Koszt takiego systemu to około 200-400 zł na kWp, co stanowi 10-15% ceny instalacji. Te rozwiązania minimalizują ryzyko przecieków i zachowują estetykę dachu. Ich montaż skraca czas pracy o 20-30% w porównaniu do dachów blaszanych.

Porównanie systemów mocowania

Szynowe systemy z aluminiowymi profilami C lub U umożliwiają równomierne rozłożenie ciężaru paneli. Integrują się z uchwytami dachówkowymi poprzez śruby nierdzewne A2. Wentylacja pod panelami obniża ich temperaturę roboczą, zwiększając produkcję energii o 5-10%. W warunkach polskich, z opadami śniegu do 100 kg/m², te systemy spełniają wymogi normy PN-EN 1991-1-3. Regularna konserwacja obejmuje kontrolę dokręceń co rok.

Hybrydowe systemy łączą haki z zaciskami dla dachówek falistych, gdzie standardowe uchwyty ślizgają się. Materiały kompozytowe w adapterach redukują masę o 30% bez utraty wytrzymałości. Te innowacje pozwalają na montaż na dachach o nieregularnych kształtach, jak wielospadowe. Efektywność takiej konstrukcji potwierdza symulacja CFD modelująca przepływ powietrza i ciśnienia wiatrowe.

Uchwyty uniwersalne i hakowe na dachówce

Uchwyty uniwersalne dostosowują się do różnych profili dachówek dzięki regulowanym ramionom i podkładkom antypoślizgowym. Montowane na zakładkę dachówek, dociskają szyny bez penetracji pokrycia. Hakowe uchwyty wbijane pod dachówkę przenoszą obciążenie bezpośrednio na łatę lub krokiew. Oba typy wykonane z aluminium 6063-T6 wytrzymują naprężenia rozciągające do 500 kg. Uniwersalne modele ważą 0,5-1 kg sztuka, hakowe poniżej 0,3 kg, co ułatwia transport na dach.

Instalacja uchwytów uniwersalnych zaczyna się od oznaczenia pozycji szyn co 1-1,5 m. Regulacja wysokości pozwala na poziomowanie paneli niezależnie od krzywizny dachu. Hakowe wersje idealne dla dachówek ceramicznych płaskich – wbicie haka na głębokość 5-7 cm zapewnia chwyt. Oba systemy testowane w tunelach aerodynamicznych potwierdzają stabilność przy porywach 160 km/h. Łatwość demontażu ułatwia serwis paneli po latach.

Dobór uchwytów do typu dachówki

Do dachówek betonowych falistych wybieraj uchwyty z szerokimi szczękami, zapobiegającymi zsuwaniu. Ceramiczne modele wymagają ostrych haków do chwytu na krawędziach. Liczba uchwytów: 4-6 na panel 2x1 m, rozmieszczone w rogach i środku dłuższych boków. Śruby M8 z nakrętkami samohamującymi gwarantują odporność na wibracje. Te detale podnoszą bezpieczeństwo instalacji na lata.

Uniwersalne uchwyty z systemem Quick-Click przyspieszają montaż o połowę czasu. Hakowe zintegrowane z uszczelkami gumowymi chronią przed wodą. W praktyce ich połączenie z szynami aluminiowymi tworzy sztywną ramę odporną na termiczne rozszerzalność. Koszt uchwytów to 20-50 zł/szt., co czyni je ekonomicznym wyborem dla dachówek.

Regularna kontrola uchwytów obejmuje wizualną inspekcję korozji i luzów. Wymiana co 10-15 lat przedłuża żywotność. Te elementy są kluczowe dla bezawaryjnej pracy paneli PV na dachówce.

Etapy montażu paneli na dachówce krok po kroku

Montaż zaczyna się od demontażu minimalnej liczby dachówek wzdłuż linii szyn nośnych, by odsłonić krokwie. Oznacz linie montażu kredą laserową dla precyzji. Zainstaluj uchwyty co 80-120 cm, dokręcając momentem 10-15 Nm. Szyny aluminiowe przykręcane do uchwytów tworzą szkielet. Ten etap trwa 1-2 dni dla 10 kWp.

Układaj panele monokrystaliczne sprawności >21% na szynach, zaciskając je klemami środkowymi i brzegowymi. Dystans między rzędami 5-10 cm zapewnia cyrkulację powietrza. Podłącz kable MC4 z uszczelkami, prowadząc je w rynnach dachowych. Integracja z inwerterem hybrydowym następuje na grani. Cały proces dla dachu 100 m² zajmuje 3-5 dni.

Krok po kroku w liście

• Krok 1: Inspekcja i demontaż 10-20% dachówek w pasie montażu.
• Krok 2: Montaż uchwytów hakowych lub uniwersalnych na krokwiach.
• Krok 3: Instalacja szyn nośnych z poziomowaniem.
• Krok 4: Układanie paneli z zaciskami, zachowując 2 cm luzu bocznego.
• Krok 5: Podłączenie elektryczne i uziemienie konstrukcji.
• Krok 6: Remont dachówek i testy szczelności.
• Krok 7: Uruchomienie i pomiar wydajności.

Po układaniu paneli sprawdź szczelność, zakładając oryginalne dachówki z silikonem neutralnym. Test wodny symuluje deszcz, wykrywając nieszczelności. Elektryczne podłączenie wymaga miernika izolacji >1 MΩ. Ten sekwencyjny proces minimalizuje przestoje i błędy.

Ostatni etap to kalibracja inwertera i aplikacja monitoringu. Symulacja produkcji potwierdza 1000-1200 kWh/kWp rocznie w Polsce. Montaż kończy się protokołem zgodności z PN-EN 62446.

Optymalny kąt paneli PV na nachylonej dachówce

Na nachylonej dachówce optymalny kąt paneli to 30-40 stopni, dopasowany do szerokości geograficznej Polski od 50 do 55°N. Południowa orientacja azymutu 180° maksymalizuje roczną produkcję o 20-30% względem wschodu. Dachówki o nachyleniu 25-35° pozwalają na montaż płaski, bez dodatkowych ram. Wyższy kąt poprawia zimą, kosztem lata – kompromis daje 1100 kWh/kWp średnio.

Dla dachówek stromej połaci powyżej 45° stosuj regulowane stelaże podnoszące panele o 10-15°. Symulacje PVGIS wskazują szczyt wydajności przy kącie równym szerokości geograficznej minus 10°. Cień od komina redukuje plon o 15%, więc unikaj przeszkód. Te dane pochodzą z pomiarów instytutów meteorologicznych.

Wykres ilustruje zależność wydajności od kąta na dachu dachówkowym w warunkach polskich. Kąt 30° daje optimum dla większości regionów. Dostosuj do lokalnego nasłonecznienia via narzędzia online. To podnosi opłacalność net-billingu.

Na dachówkach falistych kąt efektywny mierzy się od płaszczyzny panelu do horyzontu. Korekta o 5° dla śniegu zapobiega akumulacji. Te niuanse zwiększają plon o 10%.

Bezpieczeństwo montażu paneli na dachówce

Bezpieczeństwo podczas montażu na dachówce wymaga sprzętu ochronnego: uprzęży, lin asekuracyjnych i mat antypoślizgowych. Dachówki ceramiczne śliskie po deszczu zwiększają ryzyko upadku o 40%. Używaj rusztowań modułowych z balustradami na wysokości powyżej 3 m. Przerwy co 2 godziny minimalizują zmęczenie. Zgodność z BHP PN-N-18002 chroni ekipę i dach.

Pożarowe bezpieczeństwo zapewniają panele klasy A według IEC 61730, z samogasnącymi ramami. Uziemienie szyn metalową taśmą Cu 16 mm² zapobiega porażeniom. Na dachówkach nagrzewających się do 70°C stosuj dystanse ogniotrwałe. Systemy detekcji łuku elektrycznego w inwerterach przerywają usterki w milisekundach.

Środki ochrony przed upadkiem

Systemy asekuracji poziomej rozpinane na krokwiach wytrzymują 12 kN. Buty z mikrogumą chwytną dachówkę nawet mokrą. Narzędzia w pasach zapobiegają spadaniu. Te procedury redukują wypadki do zera.

Elektryczne testy przed uruchomieniem: ciągłość uziemienia <0,5 Ω. Szczelność dachu po montażu weryfikuj podciśnieniowo. Bezpieczeństwo elektryczne normuje PN-HD 60364-7-712 dla PV.

Konserwacja roczna obejmuje inspekcję dronem, wykrywającą luzy bez wchodzenia na dach. To przedłuża bezpieczeństwo na 25 lat gwarancji paneli.

Błędy w montażu paneli fotowoltaicznych na dachówce

Najczęstszym błędem jest pominięcie oceny nośności, co prowadzi do ugięcia krokwi pod 20 kg/m². Niewłaściwy dobór uchwytów powoduje zsuwanie przy wietrze 100 km/h. Brak dystansu wentylacyjnego przegrzewa panele, tracąc 15% mocy latem. Te pomyłki skracają żywotność o połowę.

Demontaż zbyt wielu dachówek wywołuje przecieki – limituj do 5% powierzchni. Nierówne szyny powodują naprężenia w panelach, pękanie ogniw. Podłączenie bez uziemienia grozi porażeniem. Unikaj tych pułapek poprzez checklistę.

Niewłaściwy kąt powyżej 50° redukuje produkcję o 25% rocznie. Ignorowanie zacienienia kominem traci 20% plonu. Błędy elektryczne jak poluzowane MC4 powodują przerwy. Precyzja eliminuje straty.

Typowe awarie i korekty

• Błąd: Luźne haki – korekta: moment 12 Nm.
• Błąd: Brak wentylacji – korekta: 3 cm dystans.
• Błąd: Słabe uziemienie – korekta: taśma Cu 25 mm².
• Błąd: Nieszczelność – korekta: silikon sanitarny.

Montaż bez testów szczelności kończy się remontem dachu za tysiące. Nadmierne dokręcanie łamie dachówki. Te błędy kosztują 10-20% inwestycji. Systematyczność ich unika.

Pytania i odpowiedzi: Montaż paneli fotowoltaicznych na dachówce

• Jakie systemy montażowe stosować do paneli fotowoltaicznych na dachu z dachówką?

  Na dachówkach ceramicznych lub betonowych stosuje się specjalne uchwyty uniwersalne lub hakowe, które mocują szyny nośne bezpośrednio do krokwi. Systemy te zapewniają odporność na wiatr do 150 km/h i minimalizują ryzyko uszkodzenia pokrycia dachowego.

• Jakie są kluczowe etapy montażu paneli na dachówce?

  Etapy obejmują: ocenę stanu dachówek (brak pęknięć), demontaż części dachówek, instalację szyn nośnych z uchwytami hakowymi, układanie paneli z dystansem 2-5 cm między nimi dla wentylacji, podłączenie do inwertera hybrydowego oraz testy zgodne z normą PN-EN 62446.

• Czy montaż paneli fotowoltaicznych na dachówce można wykonać samodzielnie?

  Samodzielny montaż jest możliwy dla doświadczonych majsterkowiczów, ale niesie ryzyko utraty gwarancji producenta oraz błędów elektrycznych. Profesjonalny montaż przez certyfikowanych instalatorów gwarantuje zgodność z normami i dostęp do dotacji, np. z programu Mój Prąd.

• Jaki wpływ ma sposób montażu na efektywność paneli na dachówce?

  Optymalny kąt nachylenia 30-40° i ekspozycja południowa zwiększają produkcję energii o 20-30%. Prawidłowe mocowanie zapobiega zacienieniu i nagrzewaniu dachówek, co podnosi sprawność paneli monokrystalicznych powyżej 21%.
