Nadbudowa okrętu podwodnego – co kryje się w modernizacji 2026?

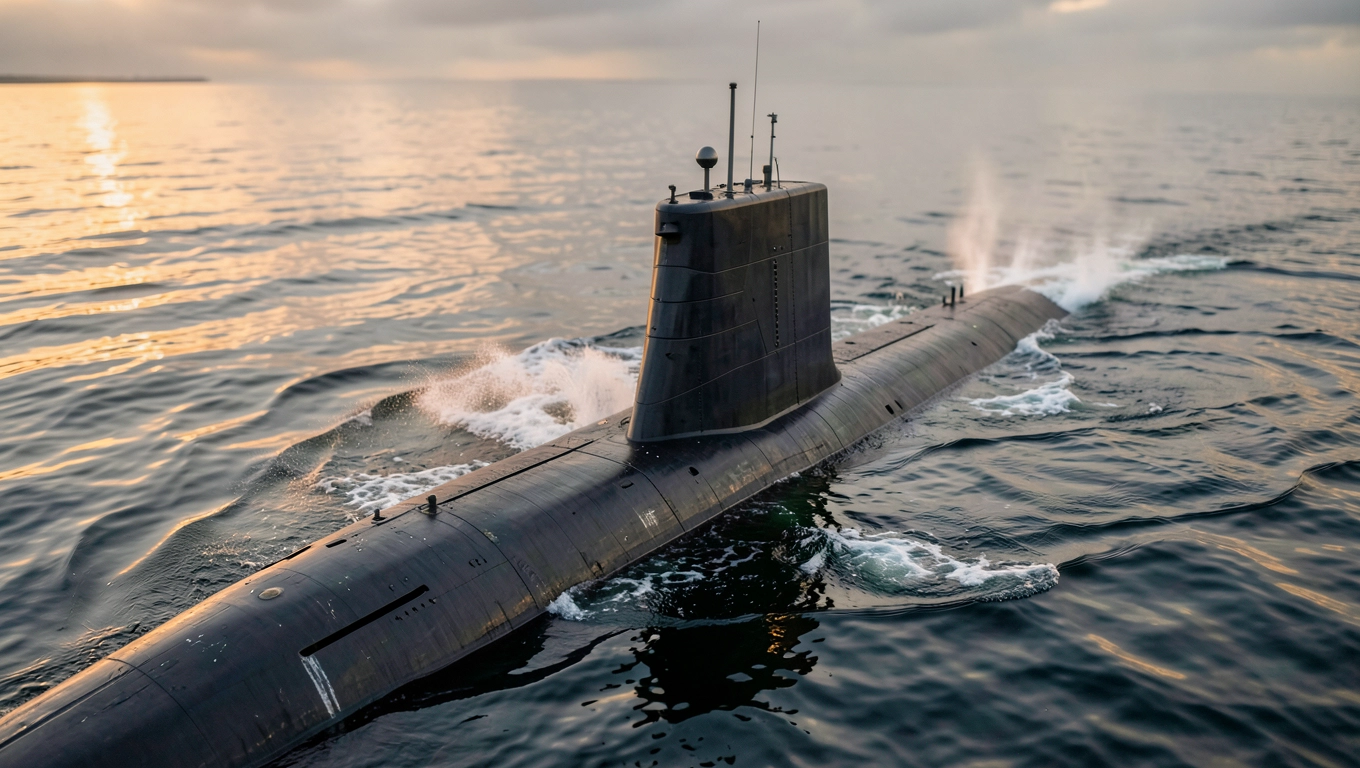

Kiedy podczas rozwiązywania krzyżówki natrafiasz na hasło „nadbudowa na okręcie podwodnym", potrzebujesz nie tylko suchej definicji, ale poczucia, że ktoś naprawdę wie, o czym mowa. Odpowiadamy: to kiosk pionowa konstrukcja przechodząca przez pokład, mieszcząca peryskop, maszty łączności i stanowisko dowodzenia. Dalej wyjaśniamy, dlaczego ten element decyduje o skrytości, pływalności i zdolności bojowej każdej jednostki podwodnej.
- Funkcje nadbudowy na okręcie podwodnym peryskopy i maszty
- Materiały i konstrukcja nadbudowy stal HY-80, kompozyt i AIP
- Wpływ nadbudowy na skrytość okrętu podwodnego
Funkcje nadbudowy na okręcie podwodnym peryskopy i maszty
Kiosk nie jest ozdobą ani dodatkiem montowanym na widoku. To serce informacyjne jednostki tutaj załoga widzi to, co dzieje się nad powierzchnią, zanim sama się wynurzy. W pierwszych okrętach z XVIII wieku wychylała się jedynie rurka peryskopu, dzisiaj kiosk mieści całe systemy obserwacyjne zintegrowane w jeden wielofunkcyjny maszt.
Peryskop optyczny ustępuje dziś miejsca masztom elektronicznym kamera cyfrowa przesyła obraz na ekrany wewnątrz kadłuba, co eliminuje konieczność przebywania dowódcy w ciasnym włazie podczas zanurzenia. Technologia ta pozwala na ciągłe monitorowanie horyzontu bez naruszania szczelności kadłuba, co w warunkach bojowych oznacza różnicę między zaskoczeniem a byciem zaskoczonym.
Maszty antenowe wystające z kiosku obsługują łączność radiową na wielu częstotliwościach, systemy SATCOM oraz linki danych umożliwiające wymianę informacji z dowództwem bez wynurzania. Okręty klasy Los Angeles posiadają aż trzy takie maszty każdy dedykowany innej funkcji, od komunikacji głosowej po transmisję danych taktycznych w czasie rzeczywistym.
Może Cię zainteresować też ten artykuł ile kosztuje nadbudowa domu
Stanowisko dowodzenia ulokowane wewnątrz kiosku to miejsce, gdzie kapitan podejmuje kluczowe decyzje. W okrętach nuklearnych stery głębokości sterowane są automatycznie z tego właśnie punktu operator widzi dane z sonaru, czujników głębokości i systemów nawigacyjnych na jednym pulpicie, co skraca czas reakcji na zmieniającą się sytuację taktyczną.
Systemy kierowania ogniem zintegrowane z kiosk obejmują przeliczniki torów torpedowych i moduły naprowadzania pocisków manewrujących. W jednostkach wyposażonych w pociski balistyczne, jak rosyjska klasa Borei, kiosk zawiera dodatkowe elementy konstrukcyjne chroniące wyrzutnie przed uderzeniem fal przy wynurzaniu.
Materiały i konstrukcja nadbudowy stal HY-80, kompozyt i AIP
Nadbudowa pracuje w strefie przejściowej między ciśnieniem atmosferycznym a hydrostatycznym to miejsce, gdzie kadłub sztywny spotyka środowisko morskie. Materiał musi wytrzymać nacisk wody przy zanurzeniu, nie korodować w słonej toni i nie dodawać nadmiernej masy, która zaburza pływalność jednostki.
Przeczytaj również o Nadbudowa Domu Koszty
Tradycyjnie stosowano stal wysokowytrzymałą HY-80, opracowaną w latach czterdziestych dla okrętów amerykańskich. Stop ten zawiera nikiel i chrom, co zapewnia odporność na kruche pękanie pod wpływem naprężeń. Nowoczesne konstrukcje, jak niemiecki Typ 212, wykorzystują już kompozyty polimerowe wzmacniane włóknem węglowym materiał o 40% niższej gęstości od stali przy porównywalnej wytrzymałości.
Aluminium używane było w niektórych konstrukcjach lat siedemdziesiątych, jednak okazało się podatne na zmęczenie materiału w kontakcie z wodą morską. Obecne kadłuby kompozytowe eliminują ten problem, oferując dodatkową zaletę: wewnętrzne powierzchnie tłumią hałas własny, co wzmacnia skrytość akustyczną jednostki.
Systemy napędowe bezpośrednio wpływają na kształt i wielkość kiosku. Okręty dieslowskie wymagają wentylacji i wydmuchów spalin, co wymusza dodatkowe przewody wyprowadzone przez nadbudowę. Jednostki AIP (Air Independent Propulsion) mają mniejsze moduły napędowe, co pozwala na bardziej kompaktowy kiosk i więcej przestrzeni na zbiorniki tlenu dla silników Stirlinga czy paliwowych ogniw.
Zobacz Nadbudowa domu pozwolenie czy zgłoszenie
W okrętach jądrowych kiosk musi pomieścić również osłony systemów reaktora i mechanizmy kontroli ciśnienia. Przestrzeń robocza jest tam większa, co pozwala na instalację zaawansowanych stanowisk dowodzenia, lecz jednocześnie zwiększa sygnaturę termiczną jednostki reaktor wymaga chłodzenia, co generuje charakterystyczny wzrost temperatury wody wokół kiosku.

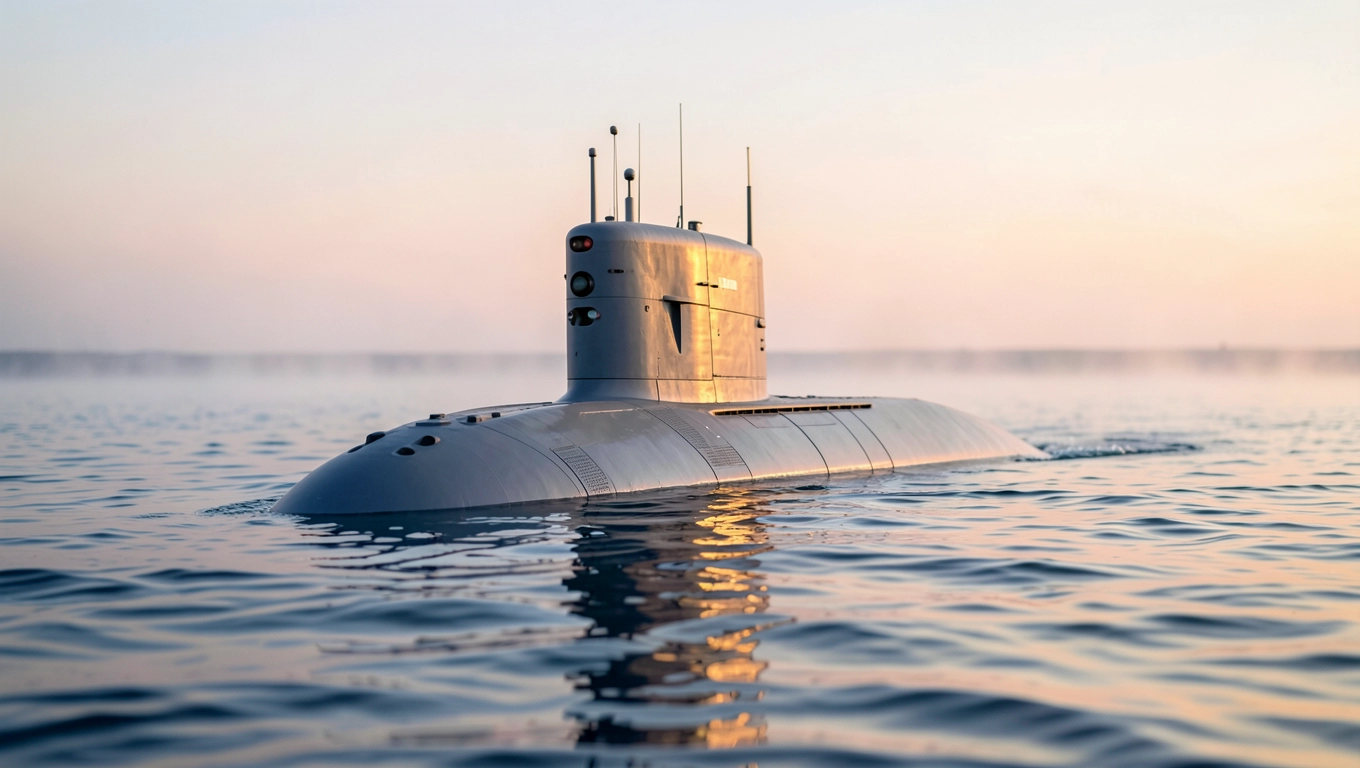

Wpływ nadbudowy na skrytość okrętu podwodnego
Skrytość to nie tylko cisza akustyczna to całość sygnałów, które zdradzają pozycję okrętu. Kiosk, jako element wystający ponad linię kadłuba, musi być zaprojektowany tak, by minimalizować każdy z tych sygnałów. Współczesne konstrukcje przypominają opływowy kształt delfina zaokrąglone krawędzie, brak ostrych kątów, które powodowałyby odbicia sonaru.
Pokrycia anechoiczne maty gumowe wypełnione mikroskopijnymi pęcherzykami powietrza pochłaniają fale dźwiękowe zamiast je odbijać. Stosuje się je na kadłubie, lecz również na kioskach, szczególnie w strefie mocowania masztów, gdzie zagięcia i złącza generują niepożądane echo w sonicznych poszukiwaniach przeciwnika.
Sygnatura termiczna kiosków okrętów nuklearnych wymaga specjalnych rozwiązań. Systemy chłodzenia kierują ciepłe wody wydechowe wzdłuż kadłuba, tworząc prąd, który maskuje dyszę chłodzenia reaktora. Niektóre jednostki stosują również wymienniki ciepła odprowadzające nadmiar energii do zbiorników wody morskiej, zanim ta opuści okręt.
Redukcja sygnatur akustycznych obejmuje izolację wibracyjną wszystkich urządzeń zamontowanych w kiosk od generatorów prądotwórczych po pompy hydrauliczne. Okręty typu 212A wyposażono w elastyczne mocowania działające na zasadzie poduszek pneumatycznych, które tłumią drgania przenoszone na kadłub i dalej do wody.
Mimo tych zabiegów kiosk pozostaje najbardziej widoczną częścią jednostki dla systemów rozpoznania satelitarnego. Nowoczesne maszty wielofunkcyjne projektuje się tak, by przy zanurzeniu chowały się całkowicie w szczelnych wnękach radar optyczny satelity nie wykryje wtedy żadnego wystającego elementu, co pozwala okrętowi na bezpieczne patrolowanie w strefach nadzorowanych.
Dla entuzjastów historii marynarki od pierwszych jednostek Holland po współczesne jednostki typu Virginia kiosk ewoluował z prostej wieży obserwacyjnej w zaawansowany węzeł ny i bojowy. Każda zmiana konstrukcji, każdy nowy materiał, każdy dodatkowy sensor to odpowiedź na zmieniające się zagrożenia i taktyki walki podwodnej.
