Nadbudówka w budownictwie morskim

Kiedy po raz pierwszy stoisz na pokładzie jachtu i widzisz tę charakterystyczną wyniosłość pośrodku kadłuba, pojawia się pytanie, które niewielu zadaje głośno, co to właściwie jest i po co tu stoi. Słowo „nadbudówka" funkcjonuje w dwóch zupełnie różnych światach jednocześnie, morskim i budowlanym, i w każdym z nich niesie ze sobą odmienny ciężar znaczenia, inną fizykę, inne problemy projektowe. Marynarz patrzy na nią jak na element nieodłączny każdej sensownie zaprojektowanej jednostki, architekt traktuje ją jak konstruktywną odpowiedź na brak metrażu, a przeciętny człowiek myli ją z czymkolwiek, co sterczy ponad główny poziom. Ta wieloznaczność bywa myląca, i jest dokładnie tym, od czego zaczyna się większość nieporozumień.

• Nadbudówki na małych jednostkach
• Nadbudowy na dużych jednostkach
• Konstrukcja nadbudówki
• Funkcje nadbudówki na statku
• Pytania i odpowiedzi o nadbudówce

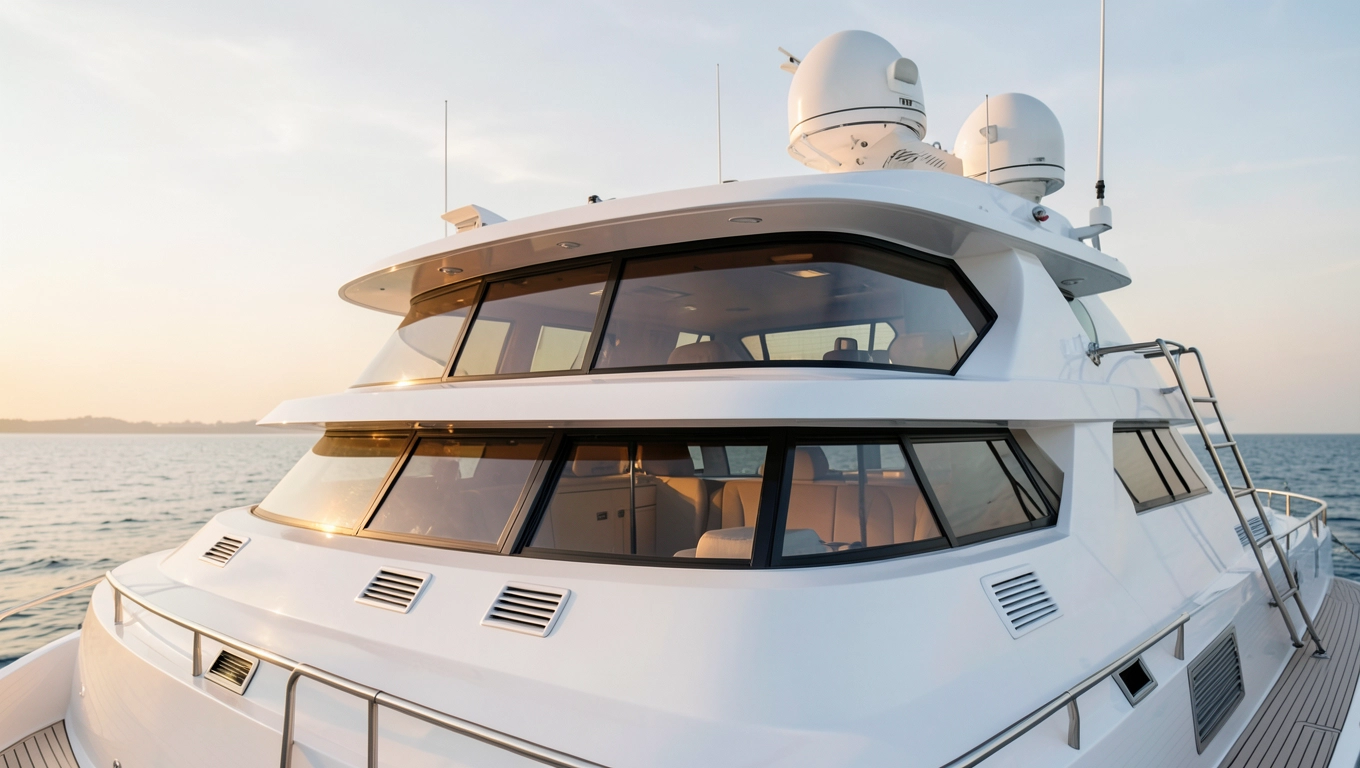

Nadbudówki na małych jednostkach

Na jachcie żaglowym o długości dziesięciu czy dwunastu metrów nadbudówka to element, który można by przeoczyć przy pierwszym spojrzeniu, gdyby nie wiedziało się, czego szukać. Jest to wyniesienie pokładu na pewnej części długości kadłuba, obejmujące całą jego szerokość, i właśnie ta cecha, rozciągnięcie na pełną szerokość, odróżnia ją od pokładówki, która zajmuje tylko fragment przekroju poprzecznego. Wysokość tej konstrukcji na małych jednostkach rekreacyjnych rzadko przekracza trzydzieści do czterdziestu centymetrów ponad poziom głównego pokładu, co sprawia, że nie dominuje sylwetki jachtu, lecz subtelnie ją kształtuje. To właśnie ta skromna wysokość ma swoje głęboko przemyślane uzasadnienie, zbyt wysoka nadbudówka działałaby jak żagiel przy bocznym wietrze, generując niekorzystny moment przechylający.

Pod tą pozornie niewielką wyniosłością kryje się sens, który jest czysto przestrzenny i mechanicznie nieuchronny. Kadłub jachtu ma określoną głębokość wnętrza wyznaczoną przez linie podwodne i wysokość burty, lecz sama burta nigdy nie daje wystarczającej wysokości pomieszczenia, by człowiek mógł swobodnie siedzieć przy stole czy wejść do kabiny bez zginania się wpół. Podnosząc pokład na odcinku śródokręcia, projektant uzyskuje dodatkowe centymetry prześwitu bez konieczności zwiększania zanurzenia ani podwyższania całego kadłuba, rozwiązanie, które chroni właściwości hydro- i aerodynamiczne jednostki. Na typowym jachcie rodzinnym te kilkadziesiąt centymetrów przekłada się na różnicę między salonem, w którym można usiąść prosto, a klitnią, w której każdy ruch wiąże się z uderzeniem głową w ściągę.

Charakterystyczną cechą dobrze zaprojektowanej nadbudówki na małej jednostce jest to, że nie sięga do krawędzi burt, zostawiając po obu stronach wolny pas pokładu. Ten pas, zwany przejściem burtowym, nie jest przypadkowym marginesem estetycznym, to droga komunikacyjna, którą załoga przemieszcza się między rufą a dziobem podczas manewrów. Na dobrym jachcie szerokość tego przejścia wynosi minimum czterdzieści pięć centymetrów, co pozwala człowiekowi w sztormówce przejść bezpiecznie nawet przy przechyle. Gdyby nadbudówka rozciągała się aż do burt, ruch po pokładzie w trudnych warunkach stałby się praktycznie niemożliwy.

Przeczytaj równieżNadbudowa Domu Koszty

Powierzchnia nadbudówki pełni jeszcze jedną funkcję, o której mówi się rzadziej, a która ma ogromne znaczenie podczas morskich rejsów. Poprzez boczne przeszklenia nadbudówki, czyli tak zwane iluminatory burtowe, do wnętrza kabiny wpada naturalne światło dzienne. Bez tej konstrukcji wnętrze jachtu byłoby ciemną jamą oświetlaną jedynie przez zejściówkę. Co więcej, na dachu nadbudówki montuje się stałe oświetlenie pokładowe, anteny, panele słoneczne i podstawy sprzętu nawigacyjnego, traktując tę powierzchnię jak platformę serwisową wyniesioną ponad główny pokład. Ergonomia i konstrukcja spotykają się tu w jednym miejscu w sposób, który przy pierwszym zetknięciu z jachtem wydaje się oczywisty, choć w rzeczywistości jest wynikiem dziesiątek lat ewolucji projektowej.

Na jachtach kabinowych nadbudówka często schodzi płynnie do poziomu sąsiadującego półpokładu, przejście jest łagodne, bez ostrych progów, co nie jest tylko kwestią estetyczną. Ostre krawędzie i nierówne poziomy pokładu to pułapki w nocy i przy falowaniu, gdy człowiek porusza się wyłącznie dotykiem i równowagą. Zaokrąglone narożniki i stopniowane przejścia zmniejszają ryzyko potknięcia, ale też redukują koncentrację naprężeń w materiale kadłuba, który pracuje elastycznie pod wpływem sił skrętnych generowanych przez fale. Forma i funkcja są tu nierozerwalne, a każdy centymetr profilu ma swoje uzasadnienie w wytrzymałości strukturalnej.

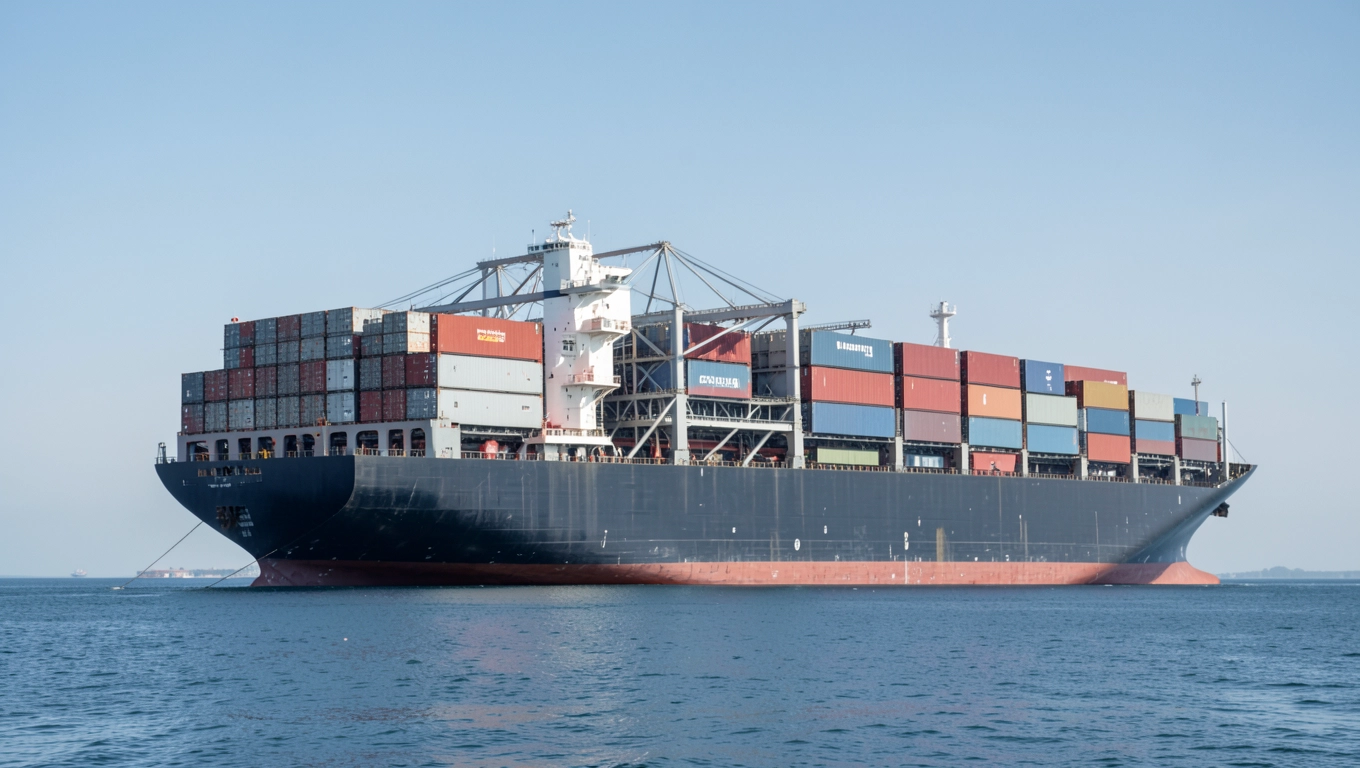

Nadbudowy na dużych jednostkach

Na statkach handlowych, prom czy kontenerowiec, skala problemu jest zupełnie inna, ale zasada pozostaje ta sama, nadbudówka rozwiązuje problem przestrzeni bez naruszania funkcjonalności głównego pokładu. Na dużych jednostkach mówi się często o nadbudowie rufowej lub śródokrętowej, która skupia w sobie mostek nawigacyjny, kwatery załogi, maszynownię pomocniczą i wszelkie systemy operacyjne statku. Ta konstrukcja może mierzyć kilkanaście metrów wysokości i kilkadziesiąt metrów długości, stanowiąc de facto osobny budynek osadzony na kadłubie. Materiał, z którego się ją buduje, stal lub stopy aluminium, dobierany jest z myślą o masie i odporności na korozję morską, gdzie chlorki i wilgoć atakują każde nieuszczelnione połączenie.

Może Cię zainteresowaćile kosztuje nadbudowa domu

Rozmieszczenie nadbudowy na statku nie jest przypadkowe, jej lokalizacja wpływa bezpośrednio na metacentryczną wysokość jednostki, czyli parametr decydujący o stateczności poprzecznej. Im wyżej i dalej od osi symetrii ulokowana jest masa, tym bardziej stateczność spada. Projektanci kompensują ten efekt poprzez odpowiednie wypełnienie balastowych zbiorników dennych i precyzyjne obliczenie środka ciężkości całego układu. Na nowoczesnych statkach symuluje się te parametry numerycznie, jeszcze na etapie projektu, testując setki wariantów rozłożenia masy przy różnych stanach załadowania.

Mostek nawigacyjny umieszczony na szczycie nadbudowy ma dostęp do panoramy, której nie zapewniłoby żadne inne miejsce na statku, widoczność z tej pozycji sięga kilkunastu mil morskich przy dobrej pogodzie. Wysokość masztów antenowych nad mostem jest regulowana przepisami Międzynarodowej Organizacji Morskiej, które określają minimalne wymagania w zakresie pola widzenia i stref martwych przed dziobem jednostki. Każda strefa martwa, czyli obszar niewidoczny bezpośrednio z mostka, musi być szczegółowo udokumentowana w dokumentacji bezpieczeństwa statku, co czyni z kształtu i wysokości nadbudowy nie tylko kwestię użytkową, lecz prawną.

Na promach pasażerskich nadbudowa niesie ze sobą dodatkowe wyzwanie, którego nie ma na statkach towarowych, setki lub tysiące ludzi musi mieć zapewnioną ewakuację z każdego poziomu tej konstrukcji w czasie nieprzekraczającym trzydziestu minut. Przekłada się to na specyficzne wymagania dotyczące szerokości korytarzy, rozmieszczenia klatek schodowych i liczby wyjść ewakuacyjnych, które projektant musi wbudować w bryłę nadbudowy już na etapie koncepcji. Gęstość użytkowa takiej konstrukcji jest więc kilkakrotnie wyższa niż w typowym budynku lądowym, przy jednoczesnym ograniczeniu masy, co zmusza do stosowania zaawansowanych stali o wysokiej wytrzymałości i wypełnień dźwiękochłonnych z materiałów kompozytowych.

ZobaczNadbudowa domu pozwolenie czy zgłoszenie

Nie bez znaczenia jest też aerodynamika nadbudowy na dużych jednostkach szybkich, jak promy ropax pływające z prędkościami rzędu dwudziestu pięciu węzłów. Przy takiej prędkości opór powietrza staje się wymierną siłą przekładającą się na zużycie paliwa, a kształt nadbudowy, jej zaokrąglenia, pochylenie czołowej ściany, profilowanie boków, może generować oszczędności rzędu kilku procent zużycia oleju napędowego na całej trasie. Kilka procent przy rocznym tonażu paliwa liczonego w tysiącach ton oznacza kwoty rzędu milionów, co tłumaczy, dlaczego nowoczesne stocznie inwestują w tunele aerodynamiczne i symulacje CFD na etapie projektowania każdej większej jednostki.

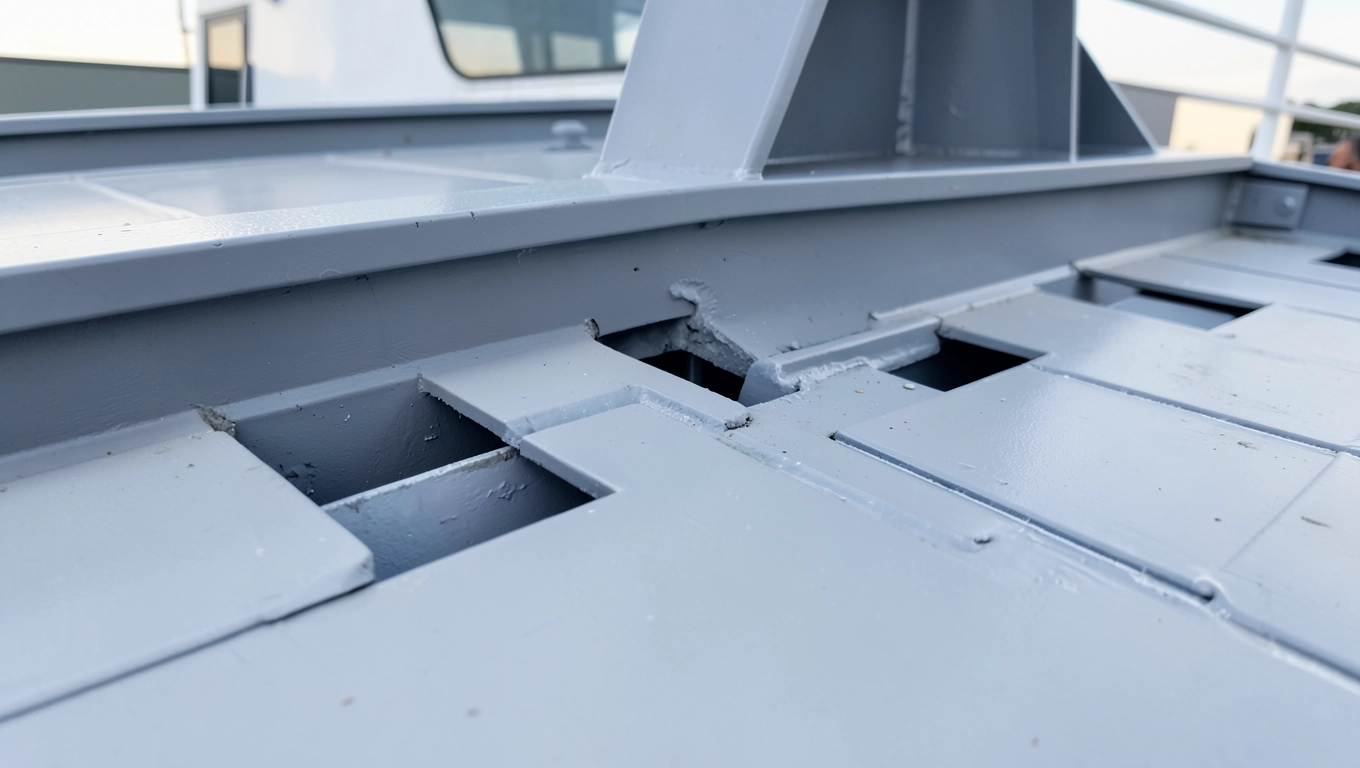

Konstrukcja nadbudówki

Nadbudówka na statku nie jest przyspawana do pokładu w sposób sztywny na całej swojej długości, i jest to jeden z tych faktów, które zaskakują ludzi przyzwyczajonych do myślenia kategoriami budownictwa lądowego. Kadłub statku pracuje elastycznie pod wpływem fal, ugina się i skręca wzdłuż swojej osi, co oznacza, że każdy element przyspawany do niego na całej długości byłby narażony na ogromne naprężenia zmęczeniowe kumulujące się w narożnikach otworów i spawach. Aby temu zaradzić, stosuje się tak zwane przerwy kompensacyjne i strefy miękkie, w których nadbudowa może minimalnie przemieszczać się względem pokładu bez przenoszenia pełnych naprężeń na swoją strukturę.

Podobne artykułyProjekt nadbudowy domu cena

Stal kadłubowa stosowana w nadbudowach ma granicę plastyczności na poziomie co najmniej 235 megapaskali według norm klasyfikacyjnych, lecz w rejonach szczególnie narażonych na obciążenia dynamiczne, jak narożniki otworów drzwiowych czy podstawy masztów, stosuje się gatunki wyższej wytrzymałości sięgające 355 megapaskali lub więcej. Spawy w tych miejscach wykonywane są certyfikowanymi metodami z pełną penetracją materiału i poddawane badaniom ultradźwiękowym lub rentgenograficznym, bo pęknięcie spoiny w takim miejscu może zainicjować pęknięcie zmęczeniowe całego przęsła konstrukcji. To nie jest perfekcjonizm dla zasady, to wymaganie towarzystw klasyfikacyjnych, bez którego statek nie otrzyma dokumentu klasyfikacyjnego umożliwiającego mu opuszczenie portu.

W jachtach kompozytowych wykonanych z laminatu szklano-epoksydowego nadbudówka jest z reguły elementem formowanym razem z pokładem jako jedna integralna muszla, co eliminuje problem łączenia dwóch osobnych struktur. Laminat pracuje inaczej niż stal, nie pęka nagle od przekroczenia granicy plastyczności, lecz stopniowo traci sztywność przez delaminację warstw, proces, który zaczyna się od mikrospękań matrycy żywicznej niewidocznych gołym okiem. Wykrycie wczesnych stadiów delaminacji wymaga albo termografii w podczerwieni, albo badania uderzeniowego, które ujawnia charakterystycznie głuchy dźwięk tam, gdzie warstwy laminatu oddzieliły się od siebie.

Uszczelnienie połączenia nadbudówki z pokładem to punkt, w którym wielu właścicieli jachtów przeżywa rozczarowanie po kilku sezonach użytkowania. Uszczelniacz poliuretanowy czy poliuretanowo-silikonowy wypełniający szczelinę między stopą nadbudówki a pokładem starzeje się pod wpływem UV i cyklicznych odkształceń, twardnieje i traci elastyczność po trzech do pięciu sezonach intensywnej eksploatacji. Kiedy szczelność zaczyna zawodzić, woda morska penetruje tę szczelinę i dociera do wnętrza laminatu, gdzie inicjuje osmotyczną degradację żywicy, proces odwracalny tylko pod warunkiem wczesnego wykrycia i kilkumiesięcznego suszenia kadłuba w warunkach kontrolowanej temperatury i wilgotności.

Polecamykoszt nadbudowy domu

Zaniedbanie regularnej inspekcji uszczelnienia nadbudówki na jachcie kompozytowym może prowadzić do osmotycznej degradacji laminatu, której naprawa wymaga zeszlifowania zewnętrznych warstw, wielomiesięcznego suszenia i relaminowania powierzchni, koszt i czas, który wielokrotnie przewyższa cenę corocznej profilaktycznej wymiany uszczelniacza.

Na statkach stalowych, gdzie nadbudowa styka się z pokładem poprzez ciągły spaw, ochrona antykorozyjna tego miejsca wymaga szczególnej uwagi, bo szczelina kapilarna między stopą a pokładem, jeśli spaw nie jest idealny, staje się miejscem zatrzymywania wody i przyspieszonej korozji szczelinowej. Malarze okrętowi stosują w tych miejscach specjalne podkłady epoksydowe nanoszone pistoletem z możliwością wniknięcia w wąskie szczeliny, a następnie kilka warstw nawierzchniowych odpornych na wodę morską i promieniowanie UV. Cykl malowania powtarzany jest w regularnych dokowaniach co dwa i pół do pięciu lat, zależnie od warunków eksploatacji i klasy towarzystwa klasyfikacyjnego.

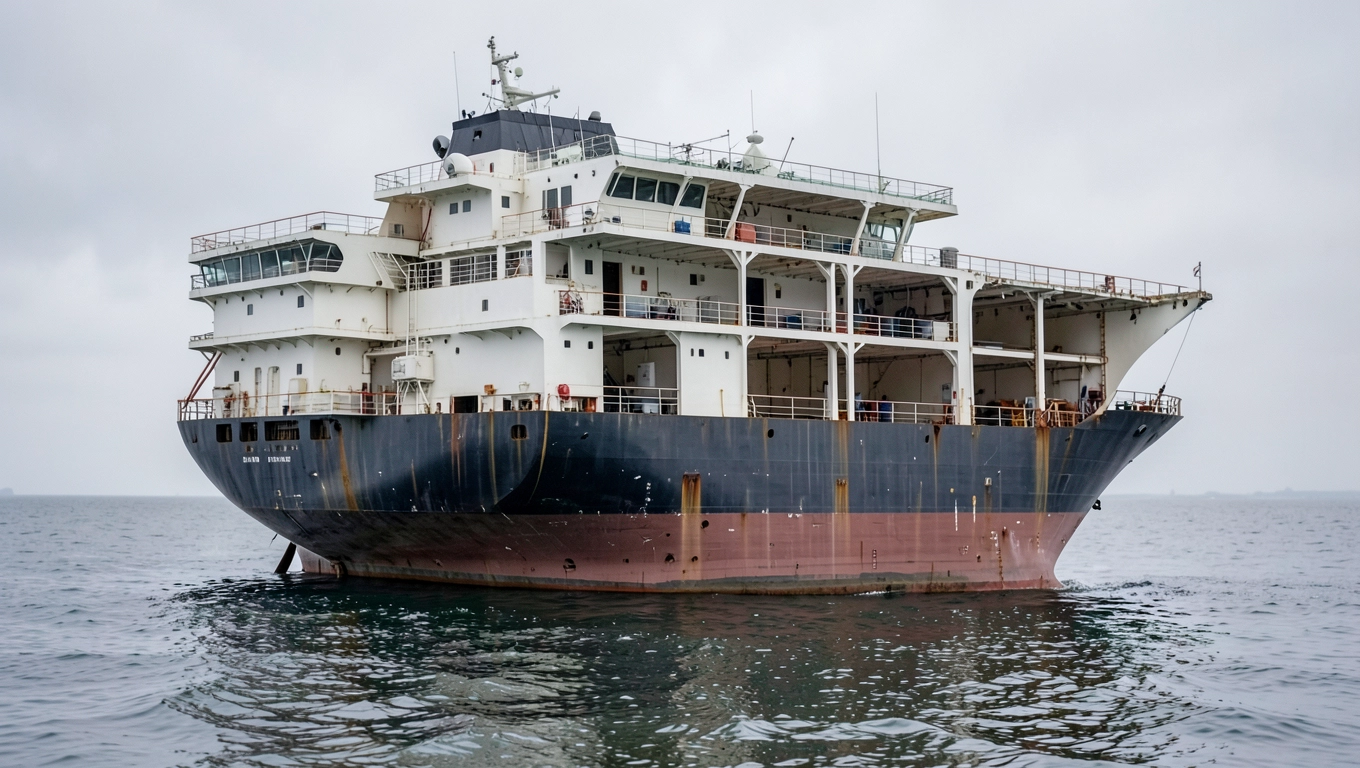

Funkcje nadbudówki na statku

Podstawowa funkcja nadbudówki, zwiększenie przestrzeni użytkowej pod pokładem, wydaje się banalna, dopóki nie zrozumie się mechanizmu, który ją napędza. Kadłub ma stałą objętość wyznaczoną przez zewnętrzne linie formy, a każdy centymetr wysokości wnętrza „skradziony" na rzecz grubości pokładu to centymetr mniej nad głową człowieka. Podnosząc pokład przez nadbudówkę na odcinku śródokręcia, projektant nie zmienia nic w hydrodynamice kadłuba poniżej linii wodnej, a jednocześnie zyskuje przestrzeń, której żadna inna metoda nie jest w stanie dostarczyć przy tej samej masie i tym samym oporze bocznym. Na jachcie kabinowym dziesięciometrowym różnica czterdziestu centymetrów w wysokości salonu to różnica między użytecznym miejscem do życia a klaustrofobicznym tunelem.

Ochrona zejściówek i otworów pokładowych przed wodą to druga, równie istotna rola tej konstrukcji. Zejściówka bez nadbudówki wystawiona bezpośrednio na poziomie pokładu jest narażona na zalewanie przy każdej większej fali pokładowej, bo ciśnienie słupa wody chwilowo zalewającego pokład jest wystarczające, żeby sforsować każde uszczelnienie zamkniętych luków. Nadbudówka tworzy wokół zejściówki strefę podwyższoną, do której woda z pokładu nie dociera, dopóki nie osiągnie wysokości tej wyniosłości. Na morzu oceanu przy fali pięciometrowej różnica ta może decydować o tym, czy do wnętrza jachtu wlewa się kilkaset litrów wody, czy też kapitan schodzi pod pokład bez mokrych nóg.

Iluminatory burtowe wbudowane w boczne ściany nadbudówki pełnią funkcję, której nie zastąpi żadne sztuczne oświetlenie podczas długiej morskiej doby. Naturalne światło reguluje rytm dobowy załogi, wpływa na produkcję melatoniny i poziom czujności, co na morzu, gdzie zmęczenie jest czynnikiem ryzyka, ma znaczenie mierzalne statystycznie. Badania prowadzone na statkach handlowych wykazały, że kabiny wyposażone w okna z dostępem naturalnego światła redukują subiektywne poczucie zmęczenia załogi o kilkanaście procent w porównaniu z kabinami wewnętrznymi bez iluminatorów. Ta zależność była znana marynarzom intuicyjnie na długo przed erą badań naukowych, i to ona sprawiała, że oficerowie zawsze zajmowali kabiny z oknami, zaś marynarze w głębi kadłuba cierpieli na morską „kabinową gorączkę".

Przy wyborze jachtu do długich rejsów morskich warto zwrócić uwagę na wysokość nadbudówki mierzoną w jej najwyższym punkcie, każde pięć centymetrów ponad minimalną wysokość głowy (zwykle przyjmuje się 185 centymetrów jako minimum komfortu) przekłada się na znaczącą różnicę w komforcie życia na pokładzie po tygodniu rejsu, kiedy zmęczenie fizyczne zaczyna kumulować się z przestrzenną klaustrofobią.

Na statkach z napędem, gdzie most kapitański i centrum dowodzenia wymagają określonej pozycji nad poziomem morza, nadbudówka pełni też funkcję nośną dla systemów, które muszą być eksponowane na największą możliwą wysokość. Anteny radarowe potrzebują jak najwyższego umieszczenia, bo horyzont radarowy rośnie wraz z pierwiastkiem kwadratowym wysokości anteny nad poziomem morza, podwojenie wysokości anteny zwiększa zasięg horyzontu o czterdzieści jeden procent. Ta zależność geometryczna, wynikająca ze sferycznego kształtu Ziemi, sprawia, że każdy metr wysokości nadbudowy na statku handlowym ma wymierną wartość operacyjną wyrażoną w milach morskich wcześniejszego wykrycia przeszkody lub innej jednostki.

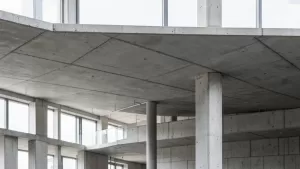

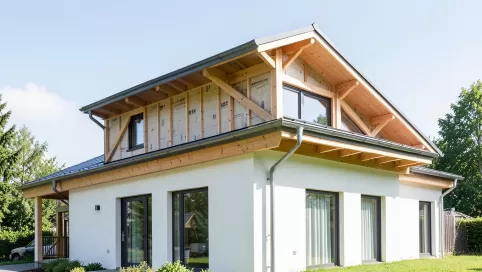

Kontekst budowlany słowa „nadbudówka" jest równie precyzyjny, choć dotyczy zupełnie innej fizyki. W budownictwie oznacza ona dodatkową kondygnację wzniesioną ponad istniejącą bryłę budynku, często w ramach rozbudowy pionowej, która wymaga oceny nośności fundamentów i stropów pod kątem przyjęcia nowego obciążenia. Fundamenty budynku, który pierwotnie nie był projektowany z myślą o dodatkowej kondygnacji, pracują na granicach obliczeniowego bezpieczeństwa lub nawet poza nimi, co czyni każdą taką inwestycję zadaniem inżynierskim wymagającym ekspertyzy geotechnicznej i konstrukcyjnej, a nie tylko pozwolenia na budowę. Obie nadbudówki, morska i lądowa, łączy jeden wspólny mianownik, są odpowiedzią na problem zbyt małej przestrzeni tam, gdzie jej rozszerzenie w poziomie jest niemożliwe lub niewykonalne.
