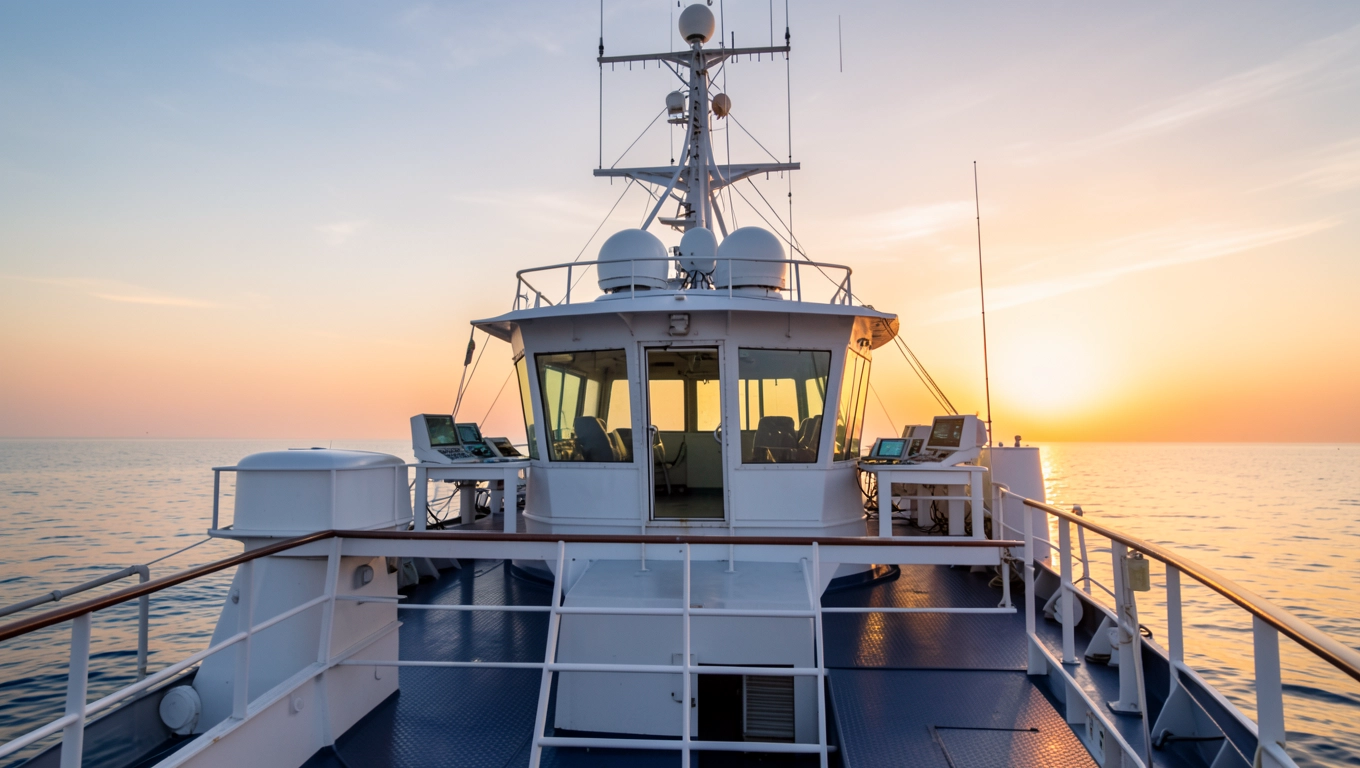

Nadbudówka na statku dla kapitana – mostek i jego rola

Mostek to słowo pada w krzyżówkach, quizach morskich i rozmowach o żegludze równie często, co kotwica czy ster, a mimo to niewielu ludzi potrafi powiedzieć, czym naprawdę jest ta część statku, skąd wzięła swoją nazwę i dlaczego jej konstrukcja decyduje o życiu lub śmierci setek pasażerów. Nadbudówka na statku dla kapitana to nie tylko wydzielony pokój z widokiem to inżynieryjnie dopracowany system zarządzania jednostką pływającą, w którym każdy centymetr przestrzeni, każdy kąt szyby i każde rozmieszczenie przyrządu wynika z konkretnego przepisu lub fizycznej konieczności. Za pozornie prostą odpowiedzią na pytanie krzyżówkowe kryje się cały świat precyzji, regulacji i morskiej tradycji, który rzadko kiedy trafia do popularnych opisów.

• Funkcje mostka kapitańskiego na statku
• Budowa i rozmieszczenie nadbudówki dla kapitana
• Wyposażenie i instrumenty nawigacyjne mostka
• Bezpieczeństwo i ergonomia nadbudówki kapitańskiej
• Normy i przepisy dotyczące nadbudówki na statku
• Pytania i odpowiedzi: Nadbudówka na statku dla kapitana

Funkcje mostka kapitańskiego na statku

Mostek kapitański bo tak brzmi pełna, techniczna nazwa nadbudówki na statku dla kapitana pełni rolę centralnego układu nerwowego całej jednostki. Stąd wydaje się rozkazy maszynowni, stąd nadzoruje się kurs, prędkość i bezpieczeństwo nawigacyjne, a w sytuacjach kryzysowych właśnie tutaj trafiają wszystkie sygnały alarmowe, zanim jeszcze dotrą do którejkolwiek innej części statku. Fizycznie rzecz ujmując, mostek musi znajdować się powyżej większości pokładów ładunkowych, żeby oficer wachtowy miał nieprzesłoniętą linię wzroku na dziób, rufę i burty to nie kwestia prestiżu, lecz wymóg widoczności, który prawo morskie precyzuje co do stopnia.

Pierwsza i najważniejsza funkcja mostka to nawigacja w czasie rzeczywistym. Kapitan i oficerowie wachtowi nieustannie porównują dane z radarów, systemów AIS (automatycznej identyfikacji statków) oraz map elektronicznych z tym, co widzą przez panoramiczne szyby i te dwie warstwy informacji muszą się ze sobą zgadzać. Rozbieżność między obrazem radarowym a rzeczywistością wizualną jest jednym z pierwszych sygnałów ostrzegawczych, że coś w otoczeniu statku się zmieniło: pojawił się dryfujący obiekt, zmieniły się prądy morskie albo inne naczynie płynie bez właściwego oświetlenia.

Mostek pełni też funkcję centrum komunikacyjnego. Wszystkie kanały łączności od krótkofalarowej radiotelefonii VHF przez systemy GMDSS (Globalny Morski System Łączności Alarmowej i Bezpieczeństwa) aż po łączność satelitarną zbiegają się właśnie tutaj. GMDSS, wprowadzony obowiązkowo na mocy konwencji SOLAS od 1999 roku, wymaga, by nadbudówka kapitańska była wyposażona w redundantne systemy nadawczo-odbiorcze, co oznacza, że awaria jednego urządzenia nigdy nie może odciąć statku od ratownictwa morskiego.

Przeczytaj również o Nadbudowa Domu Koszty

Mniej oczywista, lecz równie istotna jest funkcja dokumentacyjna. Każda zmiana kursu, każda korekta prędkości, każda rozmowa z portem czy pilotem zostaje odnotowana w dzienniku okrętowym, który prowadzi się właśnie na mostku. Ten papierowy lub elektroniczny rejestr ma rangę dokumentu sądowego w razie wypadku morskiego jest to pierwszy materiał dowodowy, po który sięgają inspektorzy. Oficer wachtowy wpisuje godzinę, pozycję GPS, warunki pogodowe i każdą decyzję nawigacyjną z dokładnością do minuty.

Mostek to również punkt dowodzenia podczas manewrów portowych, które są statystycznie najbardziej ryzykownym etapem całego rejsu. Wchodzenie do wąskiego kanału portowego przy bocznym wietrze przekraczającym 15 węzłów wymaga jednoczesnej koordynacji sternika, maszynisty, holowników i pilota i cała ta koordynacja przebiega przez mostek kapitański. Nie ma drugiego miejsca na statku, które skupiałoby taką gęstość decyzji w tak krótkim czasie.

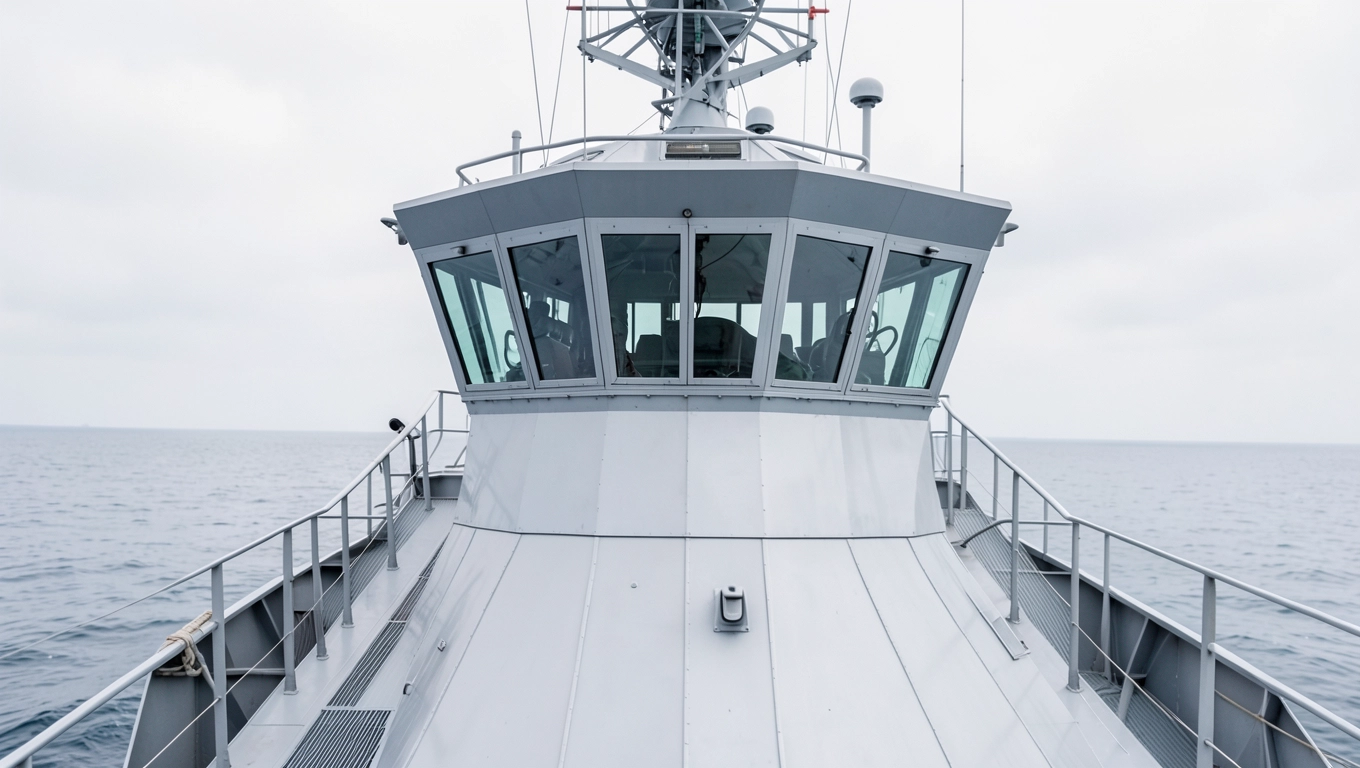

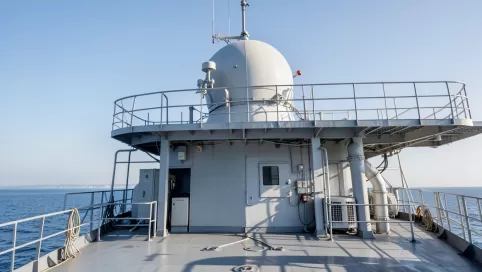

Budowa i rozmieszczenie nadbudówki dla kapitana

Nadbudówka na statku dla kapitana nie wyrasta z pokładu przypadkowo jej położenie podłużne i pionowe wynika z matematycznie obliczonego kompromisu między stabilnością jednostki a wymaganiami dotyczącymi widoczności. Na kontenerowcach i masowcach mostek lokuje się zazwyczaj na rufie lub w tylnej jednej trzeciej długości statku, ponieważ tam przesuwa się centrum ciężkości przy typowym załadunku. Na promach pasażerskich i statkach wycieczkowych mostek częściej zajmuje pozycję dziobową, co skraca linię wzroku do dziobu i ułatwia manewrowanie w portach turystycznych z krótkimi nabrzeżami.

Może Cię zainteresować też ten artykuł ile kosztuje nadbudowa domu

Sama bryła nadbudówki to zwykle kilka nakładających się na siebie poziomów. Najniżej mieści się siłownia, następnie pomieszczenia załogi, a dopiero nad nimi pną się kolejne kondygnacje aż do głównego pokładu nawigacyjnego. Na dużych statkach oceanicznych ta pionowa sekwencja liczy od czterech do ośmiu pięter, przy czym każde z nich ma osobne wyjścia ewakuacyjne, co jest bezpośrednim wymogiem przepisów SOLAS dotyczących dróg ucieczkowych. Konstrukcja jest stalowa, wzmocniona poprzecznymi wręgami co około 600-800 mm, a przestrzenie między nimi wypełnia izolacja termiczna i akustyczna nie dla komfortu, lecz dlatego, że zmęczenie hałasem na wielodniowych wachtach zwiększa ryzyko błędu nawigacyjnego.

Główny pokład nawigacyjny serce mostka

Poziom, na którym pracują oficerowie, nosi nazwę głównego pokładu nawigacyjnego lub po prostu skrzydła mostka. Z obu stron ciągną się tzw. skrzydła burtowe wysunięte na zewnątrz platformy, z których oficer może wychylić się i ocenić odległość burty statku od nabrzeża podczas cumowania. Te niepozorne fragmenty architektury ocalają miliardowe ładunki przed stłuczkami portowymi: bez skrzydeł burtowych ocena odległości wyłącznie z zamkniętego pomieszczenia nawigacyjnego byłaby niemożliwa przy statku o szerokości 50 metrów i więcej.

Szyby głównego pokładu nawigacyjnego pochylone są pod kątem od 5 do 10 stopni w stronę zewnętrzną ta pozornie kosmetyczna decyzja projektowa eliminuje odblaski od lamp wewnętrznych, które w nocy dosłownie oślepiają obserwatora próbującego zobaczyć nieoznakowany obiekt na wodzie. Kąt pochylenia jest standaryzowany przez IMO (Międzynarodową Organizację Morską) i sprawdzany podczas odbiorów technicznych statku. Szyby wykonuje się ze specjalnego, wielowarstwowego szkła hartowanego, odpornego na ciśnienie falowania sztormowego sięgającego kilku ton na metr kwadratowy.

Zobacz Nadbudowa domu pozwolenie czy zgłoszenie

Podłoga na mostku pokryta jest najczęściej materiałem antypoślizgowym o specyficznej, gumopodobnej fakturze, choć nie chodzi tu o wygodę chodzenia mokra podłoga na mostku podczas sztormu staje się równie niebezpieczna, co oblodzona ulica, a oficer, który traci równowagę przy panelu sterowania, może przypadkowo przestawić kurs lub odciąć zasilanie krytycznego systemu. Drobny detal, a jednak głęboko uzasadniony.

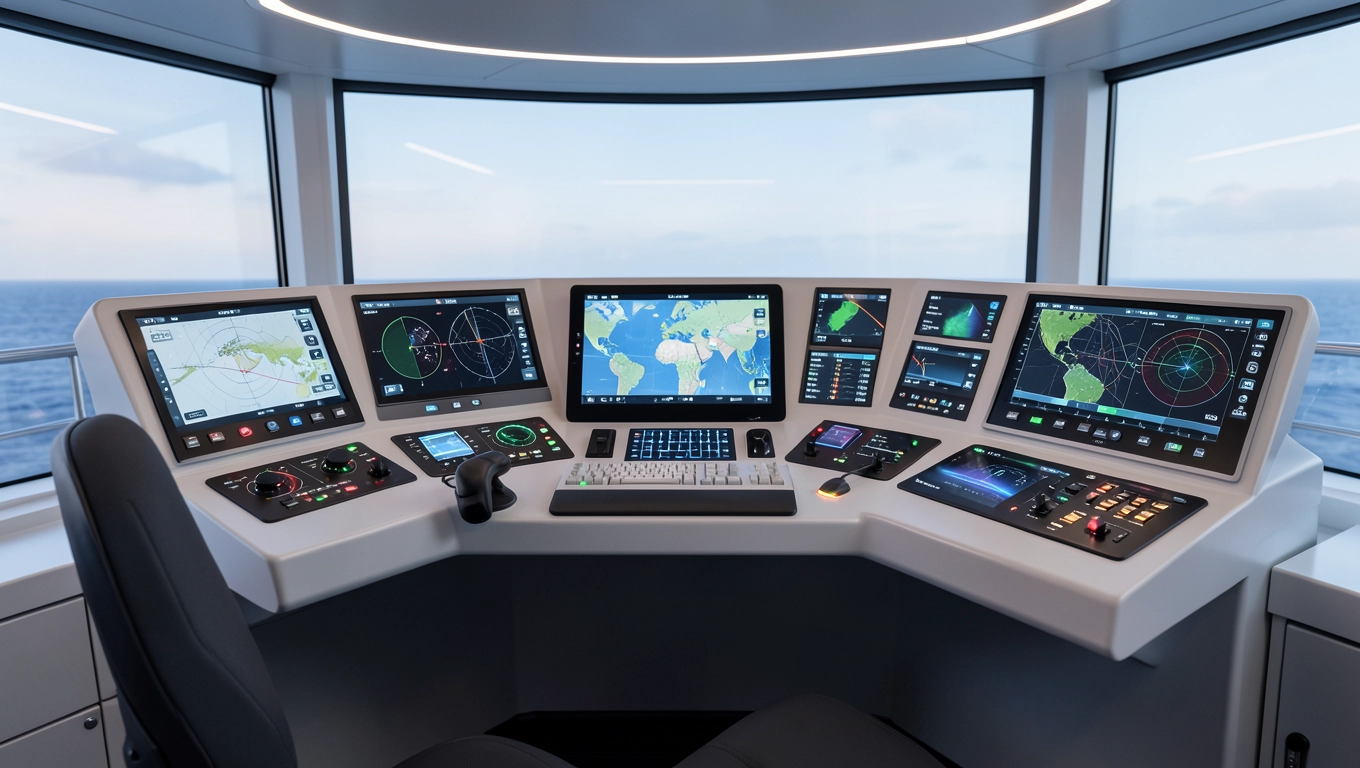

Wyposażenie i instrumenty nawigacyjne mostka

Lista urządzeń na nowoczesnym mostku kapitańskim wygląda jak katalog zaawansowanej elektroniki i właśnie dlatego jej analiza najlepiej tłumaczy, czemu ta część statku wygląda tak, a nie inaczej. Standardowe rozmieszczenie sprzętu nie jest kwestią estetyki ani przyzwyczajenia: wynika z badań ergonomicznych prowadzonych przez IMO i towarzystwa klasyfikacyjne, które udokumentowały, że oficer wachtowy musi być w stanie dosięgnąć krytycznego przycisku alarmowego w czasie nieprzekraczającym trzech sekund od momentu wykrycia zagrożenia.

Centralnym urządzeniem jest ECDIS Electronic Chart Display and Information System, czyli elektroniczny system prezentacji map i informacji. ECDIS integruje dane GPS z mapami wektorowymi i automatycznie oblicza strefy kolizji, głębokości minimalnej pod kilem oraz zakazy żeglugi. Od 2012 roku instalacja ECDIS jest obowiązkowa na statkach o pojemności brutto przekraczającej 3000 GT, a system musi spełniać normy wydajności opisane w rezolucji IMO MSC.232(82). Dwie niezależne jednostki ECDIS działają równolegle, bo utrata nawigacji elektronicznej na pełnym oceanie to sytuacja, na którą żaden kapitan nie może sobie pozwolić bez natychmiastowej rezerwy.

Radar ARPA (Automatic Radar Plotting Aid) śledzi jednocześnie dziesiątki obiektów i oblicza dla każdego z nich tzw. CPA closest point of approach, czyli punkt minimalnego zbliżenia. Gdy prognozowane CPA spada poniżej ustawionego progu bezpieczeństwa, system wygeneruje alarm dźwiękowy i wizualny, zanim odległość fizyczna między statkami stanie się krytyczna. Nowoczesne radary pracują na dwóch pasmach jednocześnie: X-band (9 GHz) do precyzyjnego wykrywania małych obiektów i S-band (3 GHz) do penetrowania opadów deszczu i mgły, gdzie fale o krótszej długości ulegają rozproszeniu.

Systemy pomocnicze i redundancja

Autopilot, mimo że obsługuje ster przez większość rejsu oceanicznego, nie zwalnia oficera z obowiązku ciągłej obserwacji zmniejsza jedynie zmęczenie fizyczne sternika, zachowując ludzką czujność do oceny sytuacji. Każdy autopilot ma wbudowany tzw. off-course alarm, który uruchamia się, gdy statek odchyli się od zaprogramowanego kursu o więcej niż 5-10 stopni, zależnie od ustawień. Ta wartość progowa wynika z obliczonego czasu, w jakim niekontrolowane odchylenie może wyprowadzić statek na płyciznę lub na kurs kolizyjny z inną jednostką.

System VDR (Voyage Data Recorder) to morski odpowiednik czarnej skrzynki samolotowej. Rejestruje przez ostatnie 12 godzin rejsu: kurs, prędkość, pozycję GPS, głębokość pod kilem, komunikaty radarowe, rozmowy radiowe i wewnętrzne, a na nowszych jednostkach również obraz z kamer mostka. Urządzenie jest hermetycznie obudowane i przystosowane do pracy po zanurzeniu na głębokość 6000 metrów, co pozwala na odzyskanie danych nawet po zatonięciu statku na znacznej głębokości.

Obok elektroniki na mostku zawsze znajdują się przyrządy analogowe: kompas magnetyczny z dewiacją poniżej 1 stopnia, barometr, busola pelengacyjna i sekstant. To nie nostalgiczne ozdoby przepisy SOLAS wymagają, by statek był zdolny do nawigacji bez zasilania elektrycznego przez co najmniej dwie godziny, co sprawia, że analogowa rezerwa nawigacyjna pozostaje wymogiem prawnym, nie wyborem.

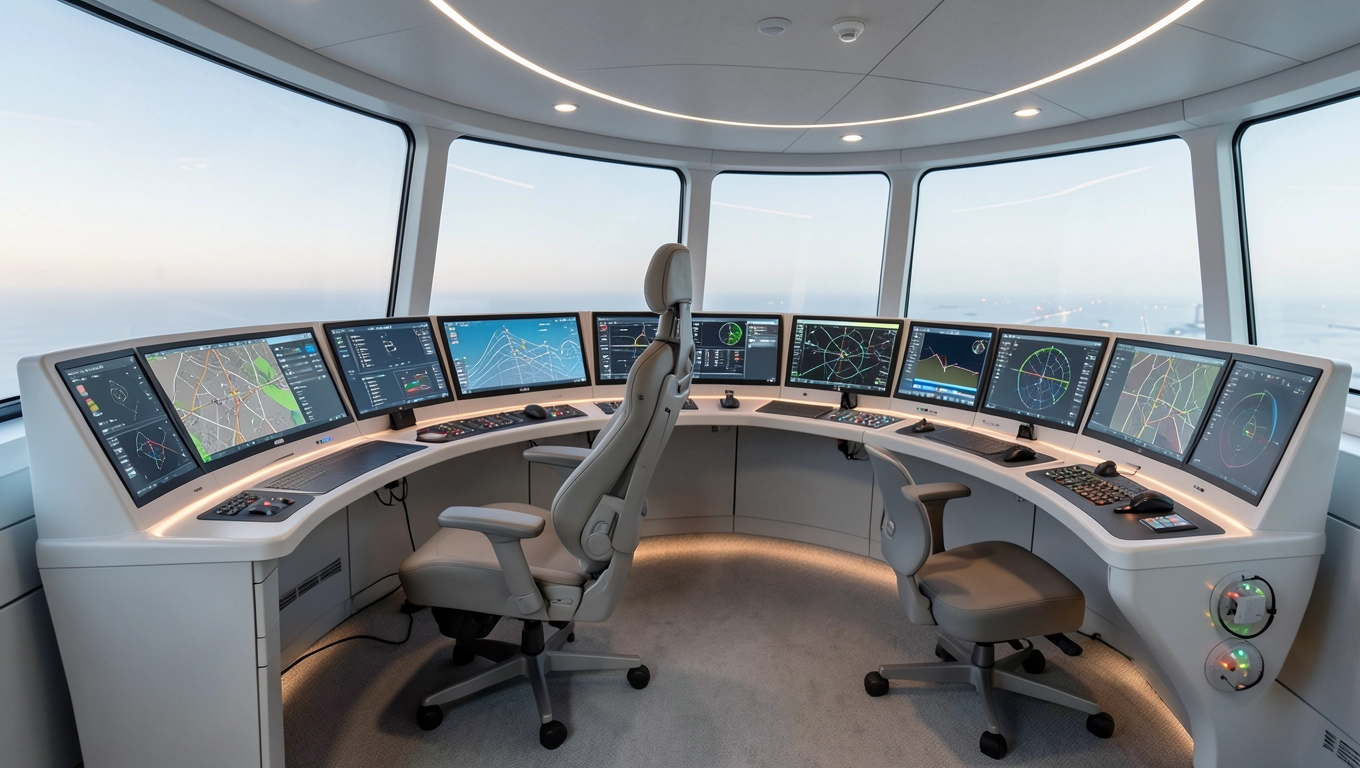

Bezpieczeństwo i ergonomia nadbudówki kapitańskiej

Ergonomia mostka kapitańskiego to dziedzina, która rozwinęła się dynamicznie po serii katastrof morskich z lat 80. i 90., gdy analizy wypadków wykazały, że znaczna część błędów nawigacyjnych wynikała nie z ignorancji załogi, lecz z fizycznego zmęczenia, złego oświetlenia lub nieprawidłowego rozmieszczenia konsol. Raport IMO z 2001 roku podsumowujący dane z ponad 400 wypadków morskich wskazał, że błąd ludzki często wywoływany czynnikami środowiskowymi na mostku odpowiada za ponad 80 procent incydentów nawigacyjnych.

Oświetlenie mostka podlega ścisłym regulacjom dotyczącym barwy i natężenia. Czerwone oświetlenie awaryjne stosuje się po zmroku dlatego, że rod fotoreceptory odpowiedzialne za widzenie nocne regenerują pełną czułość dopiero po 20-30 minutach przebywania w ciemności czerwona barwa (długość fali około 620-750 nm) nie aktywuje tych receptorów, dzięki czemu oficer może czytać dokumenty i jednocześnie zachować noktowizję podczas obserwacji horyzontu. Białe światło przy nocnej wachcie dosłownie oślepia na kilkanaście minut każdego, kto wyjrzy za okno.

Konsole nawigacyjne projektuje się tak, by oficer wachtowy mógł obsługiwać podstawowe funkcje w pozycji stojącej bez konieczności pochylania się kąt roboczej powierzchni panelu sterowania mieści się zazwyczaj między 15 a 25 stopniami od pionu. Nie chodzi o wygodę w potocznym sensie. Pochylanie się nad płaskim blatem przez czterogodzinną wachtę prowadzi do przykurczu mięśni karku i ramion, co po kilku godzinach obniża zdolność koncentracji porównywalnie do lekkiego upojenia alkoholowego tego dowiodły badania biomechaniczne prowadzone na europejskich uczelniach morskich.

Hałas i wibracje jako czynniki ryzyka

Normy dotyczące hałasu na mostku kapitańskim określa standard IMO A.468(XII): poziom dźwięku w pomieszczeniu nawigacyjnym nie powinien przekraczać 65 dB(A) podczas normalnej eksploatacji. Dla porównania typowa rozmowa odbywa się przy około 60 dB, a środowisko powyżej 70 dB przez dłuższy czas wywołuje mierzalny wzrost poziomu kortyzolu i skraca czas reakcji na bodźce wzrokowe. Izolacja akustyczna między maszynownią a nadbudówką realizowana jest przez podwójne ściany z przekładką z wełny mineralnej lub pianki poliuretanowej o grubości minimum 80 mm.

Wibracje kadłuba przenoszone przez poszycie statku mogą na mostku osiągać amplitudy uciążliwe dla precyzyjnych odczytów przyrządów. Stojaki pod wrażliwe urządzenia elektroniczne montuje się na gumowych amortyzatorach o twardości Shore'a w zakresie 40-60 punktów, co tłumi drgania w paśmie częstotliwości 5-50 Hz, typowym dla pracy śruby napędowej i silnika głównego. Przyrządy optyczne lornetki, busole pelengacyjne przechowywane są w szafkach z miękką wyściółką niezależnie od tego, czy statek aktualnie drży w sztormie, czy spokojnie stoi przy nabrzeżu.

Systemy alarmowe na mostku muszą być słyszalne ponad poziomem tła hałasu o co najmniej 10 dB, a ich częstotliwość akustyczna powinna mieścić się w paśmie 1000-4000 Hz, gdzie ludzki słuch jest najwrażliwszy. Ten szczegół, choć techniczny, decyduje o tym, czy oficer wachtowy usłyszy alert kolizyjny przez hałas sztormu różnica między sygnałem o częstotliwości 500 Hz a 2000 Hz może oznaczać różnicę między kilkusekundową a kilkunastosekundową reakcją.

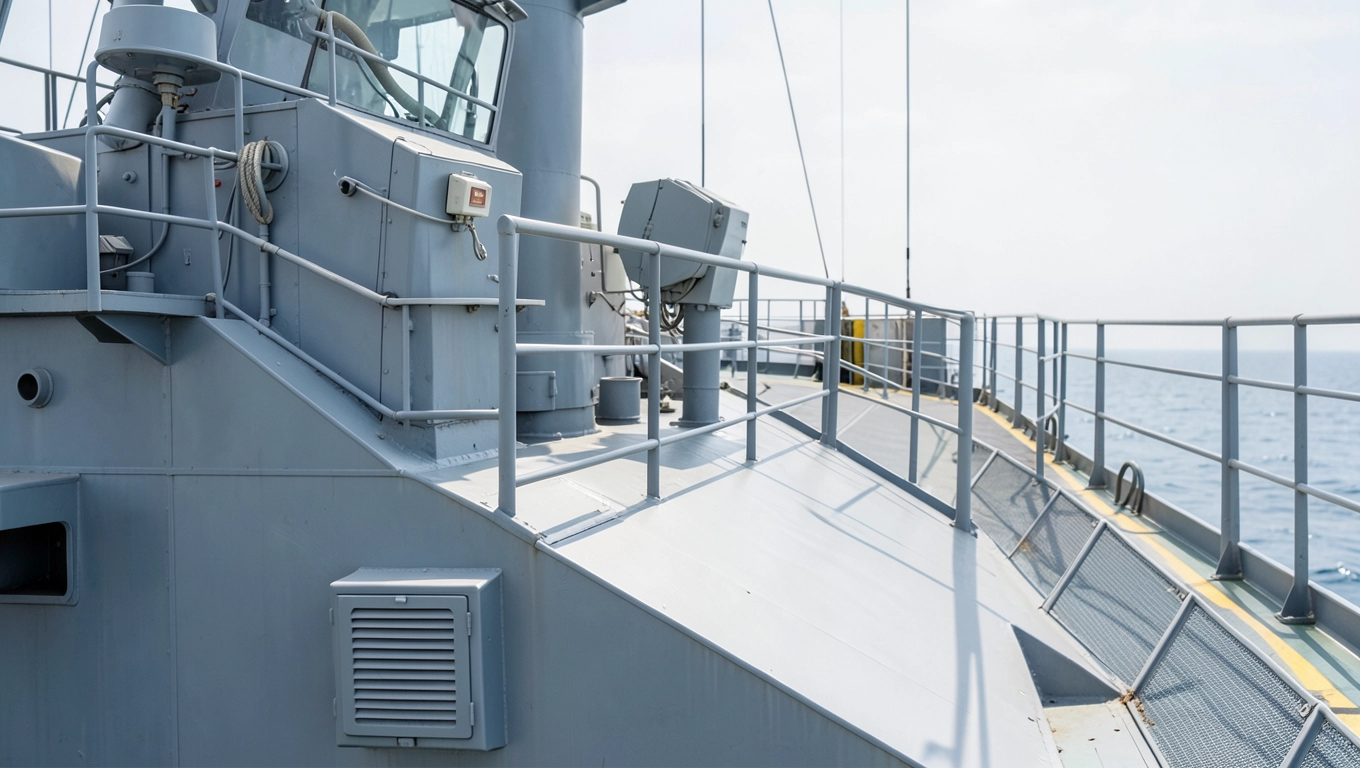

Normy i przepisy dotyczące nadbudówki na statku

Budowa nadbudówki kapitańskiej nie jest pozostawiona uznaniu armatora ani projektanta reguluje ją sieć wzajemnie powiązanych dokumentów prawnych o zasięgu globalnym. Konwencja SOLAS (Safety of Life at Sea) w rozdziale V ustanawia minimalne wymagania dotyczące wyposażenia nawigacyjnego i widoczności z mostka, konwencja MARPOL wpływa pośrednio na rozmieszczenie niektórych systemów monitorowania środowiskowego, a standardy IMO dotyczące konstrukcji mostka zebrano w rezolucji A.708(17) uzupełnionej o późniejsze poprawki. Na tym nie koniec każde towarzystwo klasyfikacyjne, takie jak Lloyd's Register, Det Norske Veritas czy Bureau Veritas, nakłada własne wymagania szczegółowe, które muszą być spełnione, by statek otrzymał klasę umożliwiającą ubezpieczenie i dopuszczenie do portów.

Jednym z najbardziej precyzyjnych wymagań jest tzw. reguła widoczności z mostka. Przepisy IMO wymagają, by linia widoczności z pozycji stojącej oficera na głównym pokładzie nawigacyjnym sięgała co najmniej 2 długości statku przed dziobem bez żadnych przeszkód tworzonych przez ładunek, dźwigi lub nadbudówkę. Na kontenerowcach, gdzie kontenery układa się w słupy sięgające kilkunastu metrów ponad pokład, spełnienie tej reguły bywa wyzwaniem projektowym wymagającym podwyższenia mostka lub zastosowania kamer dziobowych rejestrujących w czasie rzeczywistym.

Prawo nakłada też obowiązki szkoleniowe bezpośrednio powiązane z mostkiem. Konwencja STCW (Standards of Training, Certification and Watchkeeping) precyzuje minimalną liczbę godzin symulatorowych, które oficer musi zaliczyć na symulatorze mostka przed uzyskaniem certyfikatu wachtowego. Symulatory te odwzorowują fizykę mostka co do szczegółu kołysanie, hałas, ograniczoną widoczność w mgle żeby trening odbywał się w warunkach nieodróżnialnych od rzeczywistości. Sam spędziłem kilka godzin na takim symulatorze podczas wizyty studyjnej na akademii morskiej i realistyczność doznania była szczerze zaskakująca.

Przepisy dotyczące wachty na mostku określają, że na pełnym morzu przez całą dobę musi przebywać na nim co najmniej jeden certyfikowany oficer nigdy mostek nie może pozostać bez nadzoru. Na statkach pasażerskich o pojemności brutto powyżej 500 GT wymóg ten rozszerza się o zakaz pełnienia jednoosobowej wachty w ograniczonej widoczności lub na akwenach o intensywnym ruchu. Ten przepis wynika bezpośrednio z analizy wypadku promu Estonia w 1994 roku, po którym IMO przeprowadziło kompleksową rewizję standardów obsady mostka.

Inspekcje państwa portu, prowadzone w ramach systemu PSC (Port State Control), obejmują kontrolę mostka jako jeden z priorytetowych obszarów. Inspektor ma prawo zażądać demonstracji działania każdego urządzenia nawigacyjnego, sprawdzenia aktualności kalibracji kompasów i weryfikacji, czy oprogramowanie ECDIS jest zaktualizowane do najnowszej wersji oficjalnych map. Nieaktualność elektronicznych map nawigacyjnych jest jedną z najczęstszych przyczyn zatrzymania statku w porcie drobny zaniedbanie administracyjne, które w morskich warunkach mogłoby oznaczać nawigowanie na podstawie danych sprzed lat.

Terminologia morska bywa myląca: słowo „mostek" funkcjonuje w języku potocznym jako synonim całej nadbudówki nawigacyjnej, podczas gdy w przepisach IMO „bridge" oznacza wyłącznie główny pokład nawigacyjny bez wliczania pomieszczeń biurowych kapitana, kartoteki nawigacyjnej ani pokojów odpoczynku oficerów, które tworzą tzw. bridge deck, ale formalnie do mostka nie należą. To rozróżnienie ma znaczenie prawne przy ustalaniu odpowiedzialności za wypadek.

Wraz z rozwojem autonomicznych systemów nawigacyjnych pytanie o przyszłą rolę mostka kapitańskiego nabiera nowego wymiaru. Pierwsze próby zdalnie sterowanych jednostek handlowych wykazały, że centrum dowodzenia statku może znajdować się teoretycznie tysiące kilometrów od samej jednostki a jednak przepisy IMO nadal wymagają fizycznej obecności człowieka na pokładzie jako ostatecznej instancji decyzyjnej. Mostek kapitański, ta szczególna nadbudówka zbudowana z precyzji i przepisów, pozostaje miejscem, gdzie morze i człowiek spotykają się twarzą w twarz.
