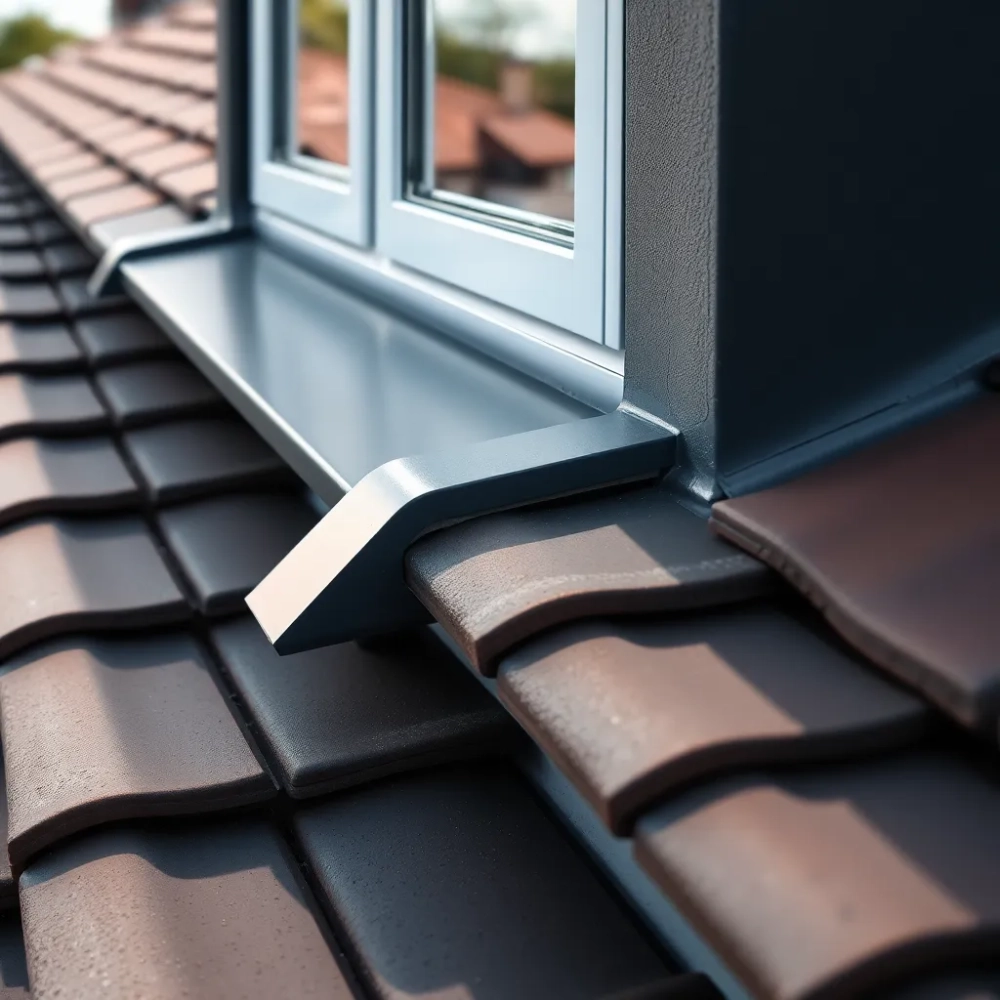

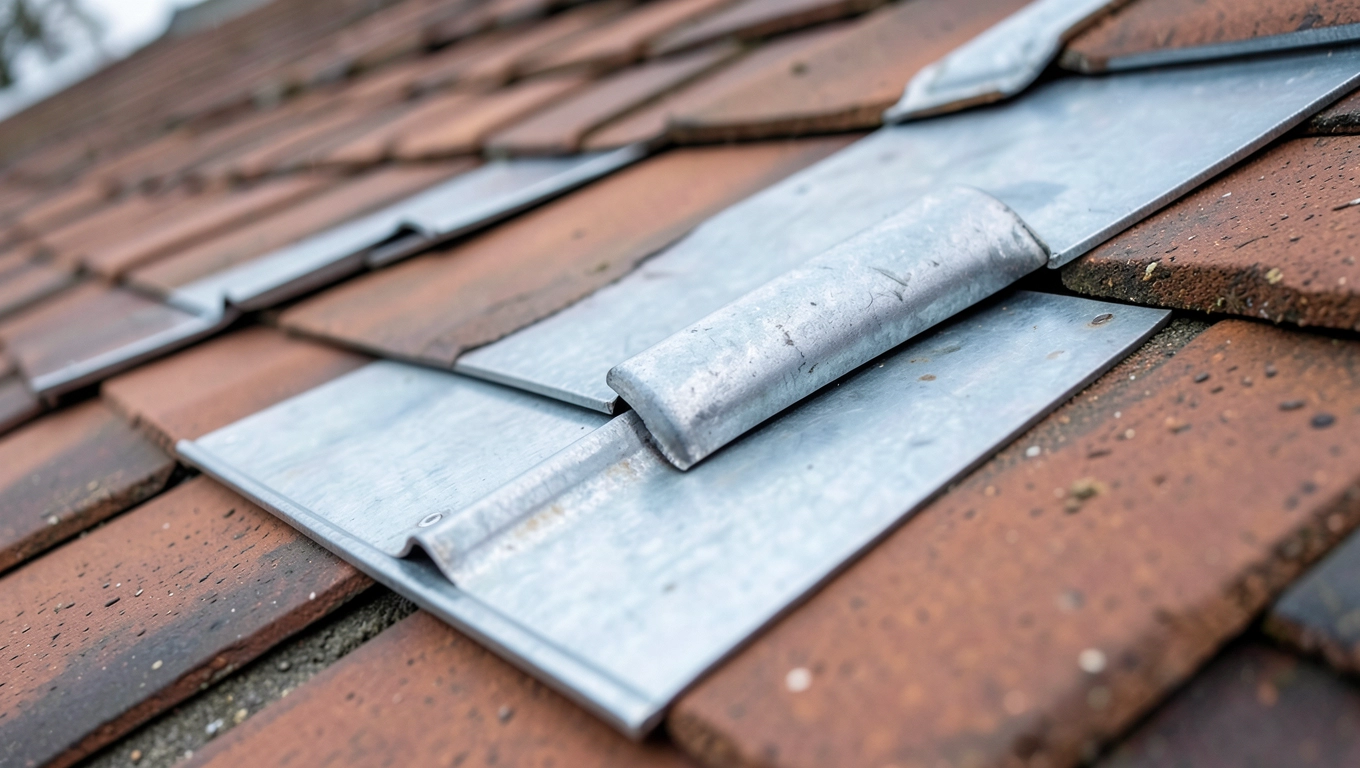

Obróbka blacharska okna dachowego bez przecieków

Każda plama na suficie pod oknem połaciowym ma swoje źródło w jednym miejscu: na styku obróbki blacharskiej z pokryciem. To właśnie tam, na styku milimetrów, woda znajduje drogę do ocieplenia i więźby. Po ponad trzech dekadach pracy na dachach widziałem setki takich przypadków i prawie zawsze winowajcą okazywał się źle uformowany kołnierz albo niewłaściwy kierunek spływu. Temat nie jest skomplikowany, ale wymaga zrozumienia fizyki, nie tylko kolejności czynności.

• Jak prawidłowo połączyć obróbkę z pokryciem dachu
• Najczęstsze błędy montażu obróbki okna dachowego
• Obróbka okna dachowego krok po kroku na blachodachówce
• Różnice w obróbce blacharskiej dla różnych pokryć dachowych
• Najczęstsze usterki i jak je naprawić
• Narzędzia i materiały potrzebne do pracy
• Koszt naprawy obróbki okna dachowego w 2024 roku
• Standardy i przepisy regulujące obróbkę
• Złote zasady, które oszczędzą tysiące złotych

Jak prawidłowo połączyć obróbkę z pokryciem dachu

Zanim deklar weźmie do ręki nożyce, musi zrozumieć, po co właściwie obróbka blacharska okna dachowego istnieje. Jej zadaniem nie jest ozdoba, lecz przejęcie roli pokrycia w strefie, gdzie pokrycie zostaje przerwane. Woda spływająca po dachu napotyka przeszkodę i musi zostać skierowana na boki, a następnie poniżej okna, z powrotem na połać. Każdy fałd, zakładka czy kapinos ma konkretną funkcję hydrodynamiczną.

Kluczowy jest kapinos, czyli dolna krawędź blachy wygięta pod kątem 90-110 stopni. Kropla wody, która dociera do takiej krawędzi, nie podcieka pod spód dzięki napięciu powierzchniowemu i sile grawitacji. Gdy kapinos jest zbyt płaski lub wywinięty w niewłaściwą stronę, woda zmienia tor i trafia pod pokrycie. Stamtąd droga do ocieplenia, a potem do sufitu, zajmuje jej zwykle kilka tygodni.

Równie istotny jest kierunek montażu obróbki względem spływu. Blacha powinna być układana od dołu ku górze, z zakładkami minimum 100 mm w przypadku blachodachówki modułowej i 150 mm przy pokryciach płaskich. Ta zasada wynika z PN-EN 1991-1-3, gdzie definiowane są obciążenia wiatrem i zjawisko cofania wody pod pokrycie przy intensywnych opadach. Zakładka „pod prąd" zamienia obróbkę w sito.

Trzecim elementem jest uszczelnienie obwodowe, które wbrew pozorom nie jest główną barierą dla wody. Uszczelki EPDM oraz taśma butylowa stanowią zabezpieczenie wtórne, działające, gdy obróbka zawiedzie. Inwestorzy często mylą rolę tych elementów, myśląc, że wystarczy obficie nałożyć masę dekarską. Tymczasem mechanizm jest odwrotny: najpierw blacha prowadzi wodę, dopiero potem uszczelka łapie resztki.

Najczęstsze błędy montażu obróbki okna dachowego

Przecięcie blachy szlifierką kątową to grzech główny, który dekowie popełniają regularnie. Tarcza korundowa wyrzuca iskry o temperaturze ponad 1000°C, a te wypalają powłokę cynkową w promieniu kilku milimetrów. Tak uszkodzone miejsce koroduje już po dwóch sezonach. Jedynym dopuszczalnym narzędziem do cięcia blachy powlekanej są nożyce wibracyjne lub nibler, które tną bez emisji ciepła.

Częstym błędem jest też zbyt ciasne dociśnięcie blachy do ramy okiennej. Obróbka musi kompensować ruchy termiczne, które na dachu o powierzchni 200 m² mogą sięgać 12-15 mm rocznie. Gdy blacha zostanie wkręcona „na sztywno", naprężenia przenoszą się na ramę i mogą zdeformować skrzydło lub spowodować pęknięcie szyby zespolonej. Wkręty farmerskie w dolnym pasie obróbki rozmieszcza się co 150-200 mm, w górnym co 250 mm.

Pominięcie taśmy kalenicowej w górnej części okna to kolejna klasyczna pomyłka. Taśma paroprzepuszczalna o gramaturze 130-160 g/m² odprowadza wilgoć spod membrany dachowej na zewnątrz, blokując jednocześnie wnikanie śniegu i pyłu. Bez niej woda migruje kapilarnie pod pokrycie i skrapla się na wewnętrznej stronie blachy, tworząc zaciek zimą, gdy temperatura spada poniżej zera.

Niedokładne wycięcie pokrycia wokół okna także generuje problemy. Zbyt mały otwór wymusza wyginanie blachy, co pęka po kilku cyklach termicznych. Zbyt duży otwór odsłania deskowanie na działanie wilgoci. Optymalny odstęp to 30-50 mm od ramy okiennej do krawędzi pokrycia, co pozwala na swobodne ułożenie kołnierza i zachowanie dylatacji.

Obróbka okna dachowego krok po kroku na blachodachówce

Pierwszy etap to przygotowanie otworu w konstrukcji dachu. Rozstaw krokwi wynosi zwykle 80-100 cm, co wymaga wycięcia fragmentu jednej lub dwóch krokwi i wstawienia wymianów. Wymian wykonuje się z kantówki o przekroju identycznym z krokwią, łącząc je na złącza ciesielskie śrubami M10 klasy 8.8. Odległość wymianów od ramy okiennej powinna wynosić 30-50 mm, aby zapewnić przestrzeń na ocieplenie.

Drugi etap obejmuje montaż ramy okiennej w przygotowanym otworze. Kątowniki montażowe przykręca się do krokwi wkrętami 6×80 mm, regulując położenie okna w pionie i poziomie za pomocą poziomicy 60 cm. Tolerancja odchylenia od pionu wynosi ±1,5 mm na metr, od poziomu ±2 mm. Po ustawieniu ramy mocuje się ją docelowo, a szczeliny między ramą a ościeżem wypełnia wełną mineralną o gęstości 30-40 kg/m³.

Trzeci krok to wstawienie kołnierza uszczelniającego. Elementy boczne kołnierza wsuwa się pod profil blachodachówki od dołu, a następnie łączy z dolnym i górnym pasem na zatrzaski. Kołnierz powinien licować z modułem blachodachówki tak, aby jego przetłoczenia pokrywały się z falami pokrycia. Rozstaw tłoczeń w popularnych blachodachówkach modułowych wynosi 350 lub 400 mm, co determinuje typ okna.

Czwarty etap to wycięcie pokrycia wokół okna. Nóżycami wibracyjnymi wycina się prostokąt większy o 30-50 mm od obrysu ramy. Cięcie prowadzi się etapami, kontrolując, aby krawędź nie straciła powłoki ochronnej. Po wycięciu krawędzie pokrycia zaginamy pod kątem 90 stopni na szerokości 15 mm, tworząc dodatkowy kapinos. Ten zabieg zwiększa odporność na podciąganie wody o około 40 procent.

Piąty krok to ułożenie rynny odpływowej pod dolną krawędzią okna. Rynna o przekroju 70×100 mm zbiera wodę spływającą z połaci powyżej i odprowadza ją na boki. Nachylenie rynny wynosi minimum 3 stopnie w kierunku zewnętrznym, a jej koniec schowany jest pod arkuszem blachodachówki sąsiedniego rzędu. W terenach o intensywnych opadach warto zastosować rynnę o przekroju 100×130 mm.

Szósty etap obejmuje formowanie boków obróbki. Blachę boczną wyprofilowuje się na giętarce ręcznej, nadając jej kształt litery Z. Górna część wchodzi pod kołnierz, środkowa przylega do krawędzi okna, dolna opada na pokrycie. Promień gięcia nie może być mniejszy niż pięciokrotność grubości blachy, czyli dla blachy 0,5 mm wynosi minimum 2,5 mm. Zbyt ostry gięt prowadzi do mikropęknięć powłoki.

Siódmy krok to montaż górnego pasa obróbki. Blacha górna wsuwana jest pod kołnierz kalenicowy i jednocześnie zachodzi na pokrycie minimum 150 mm. Mocowanie odbywa się wkrętami farmerskimi 4,8×35 mm z podkładką EPDM, rozmieszczonymi co 200 mm w dwóch rzędach. Górny rząd wkrętów trafia w łatę, dolny w blachę pokrycia.

Ósmy, ostatni etap to uszczelnienie obwodowe. Taśma butylowa o szerokości 50 mm układana jest między kołnierzem a pokryciem na całym obwodzie. Dodatkowo uszczelki EPDM montuje się w szczelinie między kołnierzem a ramą okienną. Na koniec nakłada się pasma masy dekarskiej w miejscach narażonych na stojącą wodę, ale nie więcej niż 30 procent obwodu, aby nie zablokować migracji pary.

Różnice w obróbce blacharskiej dla różnych pokryć dachowych

Blachodachówka modułowa o module 350 mm wymaga kołnierza ściśle dopasowanego do rozstawu przetłoczeń. Obróbka opiera się na profilowaniu blachy 0,5 mm z cynkiem 275 g/m². Grubość powłoki lakierniczej wynosi 25-35 mikronów, co zapewnia trwałość koloru przez 15-20 lat. Koszt materiału obróbki na jedno okno waha się od 280 do 450 złotych, robocizna 450-700 złotych.

Dachówka ceramiczna wymaga zupełnie innego podejścia. Kołnierz jest tu płaski, wykonany z aluminium o grubości 0,7 mm lub blachy tytan-cynk 0,6 mm. Obróbka musi uwzględniać nierówności dachówki, sięgające 30 mm wysokości. Stosuje się elastyczne taśmy ołowiane o szerokości 200 mm, które dopasowują się do kształtu każdej dachówki. Cena materiału wynosi 380-620 złotych, robocizna 600-900 złotych ze względu na czasochłonność.

Blacha płaska na rąbek stojący to pokrycie premium, wymagające precyzyjnej obróbki z blachy o grubości 0,6-0,7 mm. Kołnierz wykonywany jest na zamówienie, często z miedzi lub tytan-cynku. Zakładki wynoszą tu 150-200 mm ze względu na brak przetłoczeń, które maskują niedokładności. Koszt materiału sięga 750-1200 złotych na okno, robocizna 800-1400 złotych, ale trwałość przekracza 60 lat.

Łupek naturalny to pokrycie elitowe, wymagające obróbki z blachy cynkowej lub ołowianej o grubości 0,8 mm. Obróbka musi być w pełni indywidualna, dopasowana do kąta nachylenia i formatu łupków. Stosuje się rynny koszowe o szerokości 250 mm zamiast standardowych 100 mm. Cena materiału przekracza 1100 złotych, robocizna 1200-2000 złotych. Rozwiązanie stosowane w obiektach zabytkowych i rezydencjach.

Kiedy nie stosować danego rozwiązania? Blachodachówki modułowej unika się przy spadkach poniżej 14 stopni, gdyż krótkie zakładki nie chronią przed cofającą wodą. Dachówki ceramicznej nie montuje się na dachach o kącie nachylenia przekraczającym 60 stopni bez dodatkowych zamocowań mechanicznych. Blachy płaskiej na rąbek nie stosuje się w strefach z częstym gradobiciem, ponieważ cienka blacha ulega wgnieceniom. Łupku naturalnego nie montuje się na dachach o konstrukcji lekkiej, gdyż masa pokrycia sięga 45-60 kg/m².

Najczęstsze usterki i jak je naprawić

Zacieki pojawiające się w narożnikach okna najczęściej wynikają z niedokładnego docięcia kołnierza. Blacha narożnikowa powinna zachodzić minimum 80 mm na każdą z sąsiednich płaszczyzn. Naprawa polega na wycięciu fragmentu starej obróbki i wsunięciu łaty z nowej blachy, klejonej masą dekarską oraz mocowanej nitami aluminiowymi 4×10 mm co 30 mm.

Skropliny na wewnętrznej stronie szyby wskazują na zerwanie pakietu termicznego lub nieszczelność uszczelek okiennych. Rzadziej przyczyną jest brak taśmy kalenicowej i migracja pary z pomieszczenia do przestrzeni między oknem a pokryciem. Diagnostyka polega na demontażu górnego pasa obróbki i sprawdzeniu stanu taśmy paroprzepuszczalnej. Wymiana kosztuje 180-320 złotych w przypadku taśmy lub 1200-2200 złotych przy wymianie pakietu szybowego.

Zagrzybienie ościeżnicy od wewnątrz sygnalizuje długotrwałe podciąganie wody przez dolną obróbkę. Wilgoć przenika przez ubytki w uszczelnieniu i skrapla się na chłodniejszej powierzchni ramy. Naprawa wymaga demontażu dolnego pasa obróbki, osuszenia ocieplenia, wymiany uszkodzonej wełny i ułożenia nowej obróbki z zachowaniem kapinosu. Koszt takiej interwencji wynosi 1500-3500 złotych, w tym robocizna 900-1800 złotych.

Odparzona powłoka lakiernicza na obróbce pojawia się zwykle po 10-15 latach. Miejsca uszkodzone czyści się, odtłuszcza i maluje farbą zaprawkową w aerozolu. Przy rozległych ubytkach lepiej wymienić cały element obróbki, niż łatać fragmentarycznie. Powłoka po 15 latach traci elastyczność i nie zapewnia już ochrony katodowej cynku pod spodem.

Hałas przy silnym wietrze to objaw źle zamocowanej obróbki. Blachy drgają, generując rezonans akustyczny o częstotliwości 200-400 Hz. Rozwiązanie polega na dodaniu wkrętów mocujących w rozstawie co 100 mm w miejscach największego luzu oraz wklejeniu taśmy tłumiącej o grubości 3 mm między blachą a łatą. Koszt materiałów wynosi 40-80 złotych, robocizna 200-400 złotych.

Narzędzia i materiały potrzebne do pracy

Nożyce wibracyjne to absolutna podstawa, bez nich nie wolno rozpoczynać pracy z blachą powlekaną. Model akumulatorowy z silnikiem bezszczotkowym kosztuje 450-900 złotych, ale zwraca się po kilku oknach. Nibler, czyli wycinarka otworowa, przydaje się do precyzyjnych wycięć pod kołnierz. Giętarka ręczna segmentowa pozwala formować blachy do 600 mm szerokości z dokładnością do 2 mm.

Z materiałów eksploatacyjnych najważniejsza jest taśma butylowa o szerokości 50-100 mm i grubości 1,5 mm. Jej paroprzepuszczalność wynosi 0,8 g/m²/24h, co stanowi optymalny kompromis między szczelnością a oddychaniem konstrukcji. Uszczelniacz dekarski powinien być poliuretanowy, odporny na UV i temperatury od minus 40 do plus 90 stopni Celsjusza. Silikon octowy odpada, bo koroduje blachę cynkową.

Wkręty farmerskie z podkładką EPDM to kolejny must-have. Stal nierdzewna A2, średnica 4,8 mm, długość 35 mm dla blachy i 60 mm dla łat. Nit aluminiowe 4×10 mm stosuje się do łączenia elementów obróbki ze sobą, gdy wkręty byłyby widoczne. Lutownica kolbowej 100 W z cyną bezołowiową Sn99Cu1 używana jest do połączeń na rąbek w obróbkach z blachy cynowej.

Koszt naprawy obróbki okna dachowego w 2024 roku

Ceny materiałów i robocizny zmieniają się dynamicznie, dlatego podaję przedziały aktualne na drugą połowę bieżącego roku. Naprawa punktowa, polegająca na wymianie dolnego pasa obróbki z uszczelnieniem, kosztuje 600-1100 złotych w przypadku blachodachówki. Pełna wymiana obróbki na jednym oknie to wydatek rzędu 1500-2800 złotych dla pokryć blaszanych i 2400-4500 złotych dla dachówki ceramicznej.

Uszkodzenia odkryte po dwóch, trzech latach od montażu najczęściej wynikają z wad wykonawczych i objęte są gwarancją. Naprawa powstała z winy dekarza powinna być wykonana na koszt wykonawcy, zgodnie z art. 568 Kodeksu cywilnego, który daje inwestorowi 5 lat na zgłoszenie roszczeń. Po tym okresie wszelkie naprawy obciążają właściciela budynku.

Warto zainwestować w przegląd okresowy obróbek co 4-5 lat. Inspekcja obejmuje kontrolę stanu powłoki, sprawdzenie mocowań i test wodny z węża ogrodowego. Koszt takiego przeglądu wynosi 200-400 złotych za okno i pozwala wykryć usterki zanim przerodzą się w kosztowną naprawę więźby. Wymiana fragmentu zawilgoconej krokwi to bowiem wydatek 2000-8000 złotych.

Standardy i przepisy regulujące obróbkę

Polskie przepisy nie regulują szczegółowo techniki montażu obróbek okien dachowych, opierając się na normach europejskich. PN-EN 1304 dotyczy pokryć ceramicznych i definiuje minimalne zakładki. PN-EN 14782 opisuje blachy profilowane, w tym wymagania dotyczące grubości i powłok ochronnych. Eurokod 1, część 1-3, określa obciążenia śniegiem i wiatrem, przekładające się na wymiary zakładek i mocowań.

Instrukcje producentów okien stanowią de facto dokumentację wykonawczą. Zawierają one schematy montażu, listy kompatybilnych pokryć oraz wykaz zalecanych materiałów uszczelniających. Odstępstwo od tych instrukcji, szczególnie w zakresie kołnierzy, powoduje utratę gwarancji na okno. Z doświadczenia wiem, że 70 procent reklamacji wynika właśnie z niestosowania się do wytycznych producenta.

Warunki techniczne, jakim powinny odpowiadać budynki i ich usytuowanie, określone w rozporządzeniu Ministra Infrastruktury, definiują minimalny kąt nachylenia dachu dla poszczególnych pokryć. Dla blachodachówki modułowej wynosi on 9 stopni, dla dachówki ceramicznej 18 stopni, dla łupku 25 stopni. Przy kątach mniejszych obróbka okna musi być wykonana z blachy o zwiększonej grubości i wydłużonych zakładkach.

Złote zasady, które oszczędzą tysiące złotych

Kapinos to fundament, nie ozdoba. Kąt 90-110 stopni, szerokość 15-20 mm, zawsze skierowany na zewnątrz okna. Bez tego elementu woda podciągnie pod obróbkę kapilarnie, nawet przy idealnie szczelnych zakładkach.

Kierunek montażu dyktuje woda, nie deklar. Blacha idzie od dołu ku górze, zawsze. Każda próba odwrócenia tej kolejności kończy się zalewaniem zakładek przy intensywnych opadach, gdy wiatr wieje prosto w połać.

Cięcie tylko nożycami wibracyjnymi lub niblem. Każde inne narzędzie niszczy powłokę ochronną i skraca żywotność obróbki o połowę. Szlifierka kątowa na dachu to plaga, która kosztuje inwestorów miliony złotych rocznie.

Test wodny przed zamknięciem ocieplenia. Piętnaście minut strumienia z węża ogrodowego na świeżo zamontowaną obróbkę wykrywa wszystkie błędy. Po zabudowie ociepleniem i płytami g-k każda naprawa kosztuje pięciokrotnie więcej.

Przegląd co pięć lat, bez wyjątków. Obróbka blacharska okna dachowego to element eksploatowany w ekstremalnych warunkach, od minus 30 zimą do plus 70 latem na słońcu. Rutynowa kontrola pozwala wykryć zmęczenie materiału zanim pojawi się zaciek.
