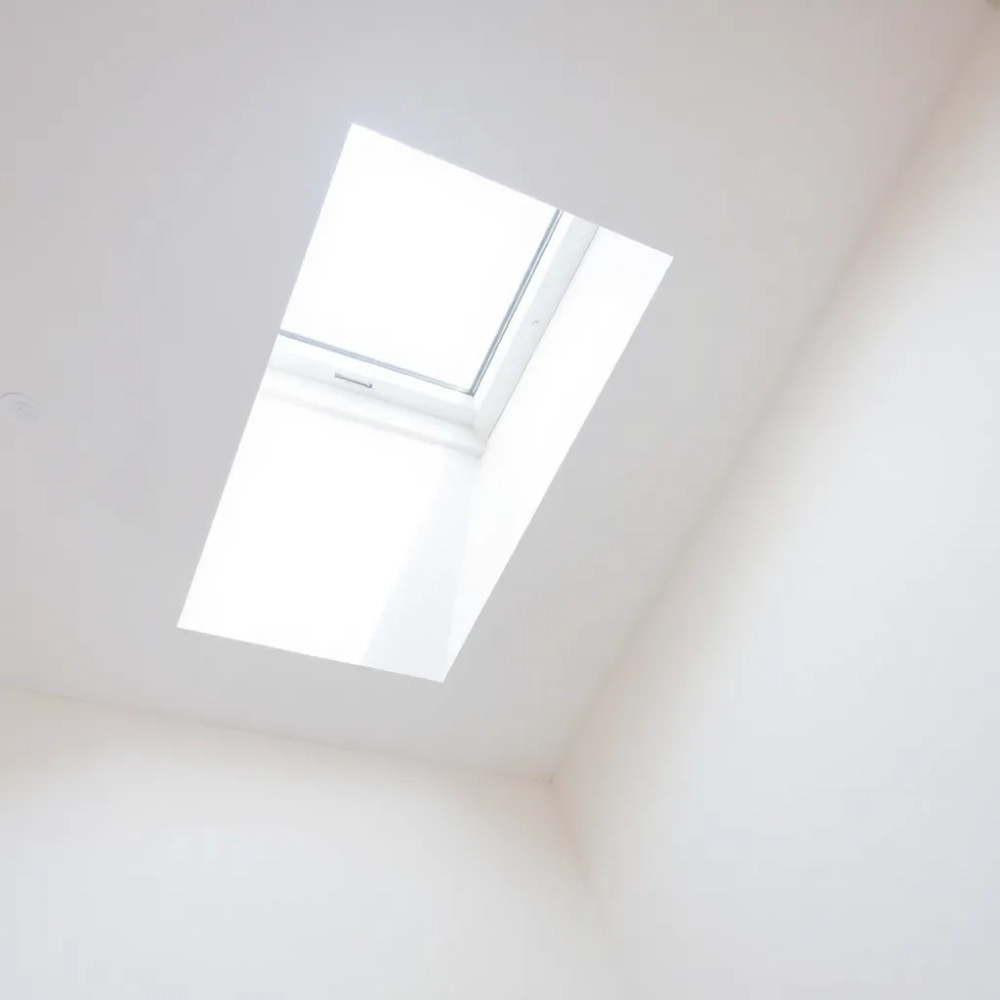

Jak krok po kroku wykonać obróbkę okna dachowego w płytach GK – 2026

Masz za sobą etap stolarki okiennej, a teraz przyszła pora na najtrudniejszy krok wykończenie okna dachowego w systemie suchej zabudowy. Wokół tego newralgicznego miejsca krzyżuje się kilka warstw: izolacja termiczna, paroizolacja, ruszt konstrukcyjny i płyta GK każda z nich musi ze sobą współgrać, inaczej zimą będziesz borykać się z mostkami i wilgocią. Ten poradnik oddaje ci sprawdzony warsztat, który pozwala zamknąć okno w szczelną, trwałą ramę bez względu na to, czy zabierasz się za to samodzielnie, czy wolisz wynająć ekipę.

• Wyznaczanie glifów i kształtowanie płaszczyzn bocznych wokół okna
• Montaż profili CD 60 i płyt GK na poddaszu
• Izolacja termiczna i paroizolacyjna wełną mineralną i folią paroizolacyjną
• Wykończenie i doświetlenie poddasza praktyczne wskazówki
• Obróbka okna dachowego GK Pytania i odpowiedzi

Wyznaczanie glifów i kształtowanie płaszczyzn bocznych wokół okna

Glify to nic innego jak skośne powierzchnie łączące dolną krawędź okna z płaszczyzną zabudowy decydują o tym, ile naturalnego światła wpada na poddasze. W praktyce najlepiej sprawdzają się glify rozwarte pod kątem minimum 15 stopni w stosunku do pionu, co pozwala wykorzystać pełen potencjał promieni słonecznych padających pod niskim kątem. Jeśli zdecydujesz się na glify prostopadłe, zyskasz wprawdzie prostotę konstrukcji, ale stracisz nawet 30% światła w porównaniu z wersją rozwartą.rysunek poglądowy

Przed przystąpieniem do cięcia najpierw zmierz szerokość i wysokość otworu okiennego z dokładnością do milimetra każde odchylenie będzie się później kumulować w nierównościach na styku płyty i ramy. Następnie wyznacz linie cięcia na płycie GK, pamiętając o doliczeniu luzu dylatacyjnego wynoszącego 3-5 mm po obwodzie okna, który wypełnisz elastycznym uszczelnieniem. Warto też sprawdzić pionowość ościeżnicy, bo nawet niewielkie odchylenie przeniesie się na całą geometrię glifów.i.

Kształtowanie płaszczyzn bocznych zaczyna się od wycinania otworu w płycie GK najlepiej użyć piły otworniczej o średnicy dopasowanej do wymiaru okna lub uniwersalnej piły ręcznej do prostych cięć. Płaszczyzny boczne montuje się na specjalnie przygotowanych wspornikach lub na ramie nośnej przytwierdzonej do krokwi to drugie rozwiązanie zapewnia większą sztywność całej konstrukcji. Po zamontowaniu płyty dolnej i bocznych sprawdź szczelność połączeń, przykładając dłoń i wyczuwając ewentualne przeciągi.

Warto przeczytać także o Obróbka okna dachowego cena robocizny

Podczas wyznaczania glifów zwróć uwagę na ich głębokość im głębszy glif, tym więcej miejsca na warstwę izolacyjną, ale też tym mniejszy kąt padania światła na podłogę. Optymalna głębokość to zazwyczaj 20-35 cm od zewnętrznej krawędzi ramy okiennej do płaszczyzny zabudowy. Przy takiej konfiguracji zachowujesz równowagę między izolacją termiczną a parametrów oświetlenia pomieszczenia.ig.

Jak obliczyć kąt rozwarcia glifów dla maksymalnego doświetlenia

Kąt rozwarcia glifów determinuje bezpośrednio ilość światła docierającego do wnętrza im szerszy kąt, tym jaśniej na poddaszu. Praktyczna zasada mówi, że każde dodatkowe 5 stopni rozwarcia zwiększa dopływ światła o około 12-15% w przypadku okien dachowych skierowanych na północ. Dla okien eksponowanych na południe mniejszy kąt jest akceptowalny ze względu na większą intensywność nasłonecznienia przez cały rok.

Aby obliczyć optymalny kąt, zmierz odległość od dolnej krawędzi okna do miejsca, gdzie płaszczyzna glifu styka się ze ścianą kolankową lub sąsiednią płaszczyzną zabudowy. Następnie podziel tę wartość przez szerokość okna i użyj funkcji tangensa, aby wyznaczyć kąt. W praktyce najczęściej stosuje się kąty z przedziału 15-30 stopni, które gwarantują kompromis między izolacyjnością a ilością światła.ow.

Może Cię zainteresować też ten artykuł Obróbka okna dachowego VELUX

Montaż profili CD 60 i płyt GK na poddaszu

Profile CD 60 ULTRASTIL stanowią rdzeń konstrukcji nośnej ich dwufunkcyjna geometria, łącząca ceowniki i przekładki, pozwala na mocowanie płyt GK bez dodatkowych łączników. Montaż rozpoczyna się od przymocowania profili kierunkowych do krokwi lub belek konstrukcyjnych za pomocą wkrętów samogwintujących dedykowanych systemowi, rozmieszczonych co 40-60 cm. Profile pionowe wsuwa się w profile kierunkowe i blokuje za pomocą specjalnych zaczepów, tworząc sztywną ramę o nośności wystarczającej do utrzymania ciężaru płyt i warstw izolacyjnych.

Rozstaw profili pionowych zależy od grubości płyty GK przy standardowej grubości 12,5 mm maksymalny rozstaw wynosi 60 cm, natomiast przy cieńszych płytach 9,5 mm warto go zmniejszyć do 40 cm, aby uniknąć odkształceń pod wpływem wilgoci lub uderzeń mechanicznych. profile te mocuje się do profili kierunkowych za pomocą wkrętów typu LBN o długości 9 mm, które samodzielnie przebijają się przez obie warstwy metalu. Każdy wkręt powinien być wkręcony prostopadle do powierzchni skrzywienie redukuje siłę mocowania nawet o 40%.

Płyty GK przycina się na wymiar z zapasem 2-3 mm na dylatację, a następnie przytwierdza do profili wkrętami TN o stopniu twardości odpowiednim do grubości rdzenia. Wkręty umieszczamy w odległości minimum 10 mm od krawędzi płyty, aby uniknąć wykruszenia materiału, i wkręcamy tak, aby łebek delikatnie zagłębiał się w powierzchnię, ale jej nie przebijał. Odległość między wkrętami wzdłuż krawędzi wynosi 15-20 cm, a w polu środkowym do 30 cm. Warto sprawdzać poziomicą każdy zamontowany fragment, bo błąd na etapie rusztu przenosi się na całą powierzchnię wykończeniową.

Powiązany temat Obróbka okna dachowego w stropie betonowym

Po zamontowaniu płyt na dolnej i bocznych powierzchniach glifów należy zabezpieczyć krawędzie miejsca cięcia impregnować gruntem głęboko penetrującym, co zwiększa przyczepność masy szpachlowej i zapobiega chłonięciu wilgoci przez rdzeń gipsowy. Kolejny krok to wykonanie spoinowania czyli wypełnienia szczelin między płytami oraz wzdłuż ościeżnicy okiennej specjalną masą polimerową odporną na odkształcenia. Spoiny w narożach wzmacnia się taśmą z włókna szklanego, co zapobiega pękaniu w miejscach największych naprężeń.

Zasady łączenia profili i zapobiegania mostkom termicznym

Mostki termiczne powstają najczęściej w miejscach, gdzie metalowy profil CD 60 styka się bezpośrednio z ramą okna lub z zimną powierzchnią zewnętrzną aluminium ma współczynnik przewodzenia ciepła lambda rzędu 160 W/(m·K), podczas gdy wełna mineralna zaledwie 0,035 W/(m·K). Dlatego każdy profil przylegający do ramy okiennej należy zaizolować paskiem wełny lub specjalną taśmą termoizolacyjną grubości 10 mm, która fizycznie odizoluje metal od ramy i przerwie ciągłość mostka.

Alternatywą jest zastosowanie profili CD 60 z rdzeniem izolacyjnym produkty te mają wkładkę z pianki poliuretanowej wzdłuż obu stopek, co redukuje współczynnik przenikania ciepła całego profilu do wartości poniżej 0,5 W/(m·K). Warto jednak wiedzieć, że takie rozwiązanie podnosi koszt materiałów o około 25-30%, więc opłaca się głównie w budynkach energooszczędnych, gdzie wymagania izolacyjności są zaostrzone normami WT 2021.

Izolacja termiczna i paroizolacyjna wełną mineralną i folią paroizolacyjną

Wełna mineralna jest podstawowym materiałem izolacyjnym wokół okien dachowych jej sprężystość pozwala na szczelne wypełnienie przestrzeni między krokwiami a ramą okna, eliminując nawet najmniejsze szczeliny, przez które uciekałoby ciepło. Grubość warstwy izolacyjnej dobiera się do szerokości krokwi, ale typowo wynosi ona 15-20 cm w budynkach nowych i 10-15 cm przy docieplaniu istniejących konstrukcji. Przy wyborze wełny zwróć uwagę na współczynnik lambda wartości poniżej 0,035 W/(m·K) świadczą o materiałach wysokiej jakości, które skutecznie redukują straty ciepła.

Układanie wełny zaczyna się od docinania pasów na wymiar, zawsze z 2-3 cm naddatkiem szerokości, co zapewnia efekt klinowy wełna po wciśnięciu między krokwie rozpycha się i szczelnie wypełnia przestrzeń bez dodatkowych łączników. Wpychanie wełny wykonuj od dołu ku górze, aby uniknąć powstawania szczelin wypełnionych powietrzem w dolnej części warstwy izolacyjnej. Po ułożeniu pierwszej warstwy drugą nakłada się prostopadle, przesuwając spoiny o minimum 15 cm, co eliminuje liniowe mostki termiczne w miejscach połączeń.

Folia paroizolacyjna ISOVER pełni funkcję bariery chroniącej izolację termiczną przed dyfuzją pary wodnej z wnętrza pomieszczenia bez niej wełna z czasem nasączyłaby się wilgocią, tracąc właściwości izolacyjne nawet o 30%. Folia ta montuje się po wewnętrznej stronie wełny, tuż pod płytą GK, z zakładkami wynoszącymi minimum 10 cm na wszystkich połączeniach, które dodatkowo uszczelnia się specjalną taśmą butylową. Wzdłuż krawędzi przy ościeżnicy okna folia powinna być wywinięta i przymocowana do ramy za pomocą listwy dociskowej, co gwarantuje ciągłość bariery paroizolacyjnej.

Najczęstszym błędem jest naciąganie folii paroizolacyjnej prowadzi to do jej rozdarcia podczas montażu płyt GK lub pod wpływem różnic temperatur. Prawidłowo zamontowana folia powinna mieć lekki luz, około 1-2 cm na metr bieżący, co pozwala jej pracować bez ryzyka przecięć. Drugim częstym niedopatrzeniem jest pomijanie uszczelnienia wokół wkrętów mocujących płyty każdy wkręt przebijający folię stanowi potencjalny punkt przecieku pary wodnej, dlatego pod łebkiem wkrętu należy zastosować podkładkę uszczelniającą lub dodatkowy fragment taśmy.

Tabele porównawcze rozwiązań izolacyjnych

Wybór między wełną mineralną a innymi materiałami izolacyjnymi zależy od kilku zmiennych poniższe zestawienie uwzględnia współczynnik lambda, wymagany opór cieplny R i orientacyjne koszty robocizny w PLN/m².

Dane te wskazują, że wełna mineralna 032 oferuje najkorzystniejszy stosunek kosztu do parametrów izolacyjnych, jednak w miejscach o ograniczonej przestrzeni lepszym wyborem będzie pianka PUR, która przy mniejszej grubości osiąga porównywalny opór cieplny. Warto przy tym pamiętać, że pianka natryskowa wymaga specjalistycznego sprzętu i wykwalifikowanej ekipy, co podnosi koszt kompleksowej usługi o 30-40% w porównaniu z tradycyjnym układaniem wełny.

Wykończenie i doświetlenie poddasza praktyczne wskazówki

Końcowy etap obróbki okna dachowego obejfuje szpachlowanie, malowanie i montaż dodatkowych akcesoriów wykończeniowych. Pierwszą warstwę masy szpachlowej nakłada się na spoiny i zagłębienia po łbach wkrętów, a po wyschnięciu szlifuje papierem ściernym o gradacji 120-150, aby uzyskać idealnie gładką powierzchnię pod farbę. Warto zastosować masę polimerową z domieszką żywic, która po utwardzeniu wykazuje większą odporność na mikropęknięcia niż standardowe gipsowe odpowiedniki.

Przy wyborze farby do pomieszczeń na poddaszu kieruj się jej paroprzepuszczalnością farby akrylowe tworzą powłokę o zbyt niskiej przepuszczalności dla pary wodnej, co może prowadzić do kondensacji wilgoci pod warstwą farby. Rekomendowane są farby silikatowe lub silikonowe, które charakteryzują się współczynnikiem SD poniżej 0,1 m, umożliwiającym swobodny transport pary przez powłokę. Przy okazji malowania warto zainwestować w farbę z dodatkiem środków grzybobójczych, ponieważ okna dachowe ze względu na swoje położenie są bardziej narażone na rozwój pleśni.

Doświetlenie poddasza to nie tylko kwestia samego okna warto rozważyć montaż okna pionowego w ścianie kolankowej w połączeniu z glifem, co wielokrotnie zwiększy strumień świetlny w ciągu dnia. Alternatywą są korytarze świetlne z wykorzystaniem rur refleksyjnych, które transportują światło na odległość do 6 metrów bez strat jakości rozwiązanie szczególnie przydatne w głębokich poddaszach, gdzie naturalne oświetlenie dociera tylko w pobliżu okien dachowych. Każde takie rozwiązanie wymaga jednak dodatkowych obliczeń statycznych i zgodności z warunkami technicznymi, dlatego decyzję o jego wprowadzeniu warto podjąć na etapie projektu zabudowy.

Kiedy nie stosować określonych rozwiązań wykończeniowych

Wełna mineralna w formie luźnej nie nadaje się do wdmuchiwania w przestrzenie między krokwiami, jeśli szerokość tych przestrzeni przekracza 30 cm materiał osiądzie z czasem, tworząc puste strefy w górnej części warstwy izolacyjnej. Pianka PUR natryskowa jest przeciwwskazana w pomieszczeniach, gdzie przewidujesz mocowanie ciężkich elementów do ściany jej struktura komórkowa nie zapewnia wystarczającej nośności dla wkrętów bez dodatkowych kotew rozporowych.

Profile CD 60 ULTRASTIL nie powinny być stosowane w miejscach o stałym kontakcie z wodą na przykład bezpośrednio pod rynnami czy w strefach narażonych na zalania ponieważ rdzeń stalowy koroduje nawet przy powłoce cynkowej, jeśli wilgotność przekracza 80% przez dłuższy czas. W takich lokalizacjach lepiej sprawdzają się profile aluminiowe lub konstrukcje drewniane impregnowane ciśnieniowo, które wytrzymują kontakt z wodą przez dekady.

Obróbka okna dachowego GK Pytania i odpowiedzi
