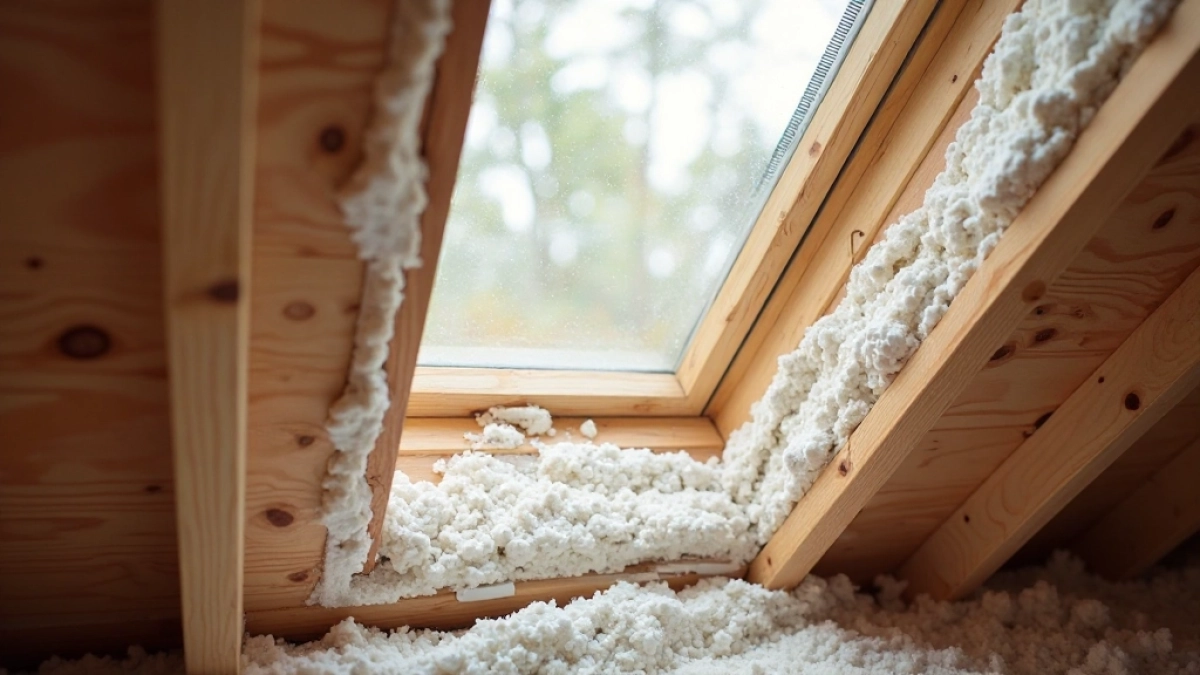

Ocieplanie okna dachowego bez mostków i strat ciepła

Rachunek za ogrzewanie rośnie z sezonu na sezon, a rachunek termowizyjnej kamery pokazuje jedno i to samo: wnęka wokół okna połaciowego świeci na ciemnofioletowo jak neon. Tam właśnie ucieka od 15 do 25% ciepła z poddasza. Przy trzydziestu centymetrach wełny w polu dachu, przy ościeżnicy zostają gołe milimetry, a temperatura wewnętrznej krawędzi potrafi spadać poniżej punktu rosy. Skutek to rosa, grzyby i topniejący śnieg na dachu dokładnie w rzucie okna.

• Wnęka okienna w dachu jak zrobić ją bez mostków termicznych
• Zabudowa poddasza wokół okien dachowych krok po kroku
• Topniejący śnieg i grzyby przy oknie 5 sygnałów, że czas poprawić izolację

Wnęka okienna w dachu jak zrobić ją bez mostków termicznych

Klasyczna zabudowa poddasza wokół okien dachowych powstaje według schematu, który dekarze nazywają kanonem wnęki. Górna płaszczyzna biegnie równolegle do połaci, dolna opada pionowo, by nie zasłaniać szyby. W takim układzie ościeżnica od strony pomieszczenia styka się z płytą gipsowo-kartonową pod kątem 90 stopni. Izolacja termiczna w narożniku spada do zera.

Problem nie ogranicza się tylko do górnej i dolnej krawędzi. Boczne ścianki wnęki, ustawione prostopadle do połaci, tworzą wąskie pasy odsłoniętej ościeżnicy o szerokości zaledwie kilku centymetrów. Tam, gdzie kończy się wełna, zaczyna się mostek termiczny. Zimne powietrze z dachu styka się z ciepłym z wnętrza i punkt rosy wędruje w głąb zabudowy.

Rozwiązaniem jest wnęka dwupłaszczyznowa. Polega na cofnięciu górnej i dolnej płaszczyzny pod kątem 30 do 45 stopni względem połaci, tak by przy samej ościeżnicy pozostało od 10 do 15 centymetrów wełny. Takie załamanie wydłuża drogę strumienia cieplnego i przesuwa punkt rosy poza przegrodę. Efekt? Różnica temperatur na wewnętrznej krawędzi ościeżnicy spada o 3 do 5 stopni Celsjusza, a ryzyko kondensacji praktycznie znika.

Z punktu widzenia fizyki budowli chodzi o geometrię strumienia ciepła. Im dłuższa droga, tym większy opór termiczny, nawet jeśli materiał izolacyjny ma taki sam współczynnik lambda. Dwupłaszczyznowa wnęka działa jak labirynt, przez który ciepło musi się przeciskać, zanim opuści pomieszczenie. Norma PN-EN ISO 6946 opisuje ten mechanizm jako liniowy mostek termiczny i pozwala obliczyć jego współczynnik ψ w zależności od geometrii węzła.

Wariant A kontra wariant B liczby zamiast domysłów

Wariant B kosztuje więcej przy montażu, ale zwraca się w ciągu 4-6 sezonów grzewczych. Dla domu 140 m² z czterema oknami połaciowymi to nawet 900 zł rocznej oszczędności na ogrzewaniu.

Zabudowa poddasza wokół okien dachowych krok po kroku

Prace zaczynają się od wytyczenia obrysu wnęki. Na ościeżnicy rysuje się linię cięcia w odległości równej grubości przyszłej zabudowy. Najczęściej to 12,5 cm dla pojedynczej płyty g-k lub 18,5 cm dla układu z drugą warstwą wełny. Linia musi biec po obwodzie okna, uwzględniając już zamontowany kołnierz termoizolacyjny.

Do konstrukcji rusztu służą profile UW 50 oraz CD 60. Profile obwodowe mocuje się do ościeżnicy przez taśmę akustyczną, która tłumi przenoszenie drgań. Ruszt wewnętrzny opiera się na wieszakach ES przymocowanych do krokwi. Odległość między profilami CD nie powinna przekraczać 40 cm, bo inaczej płyta g-k zacznie falować.

Materiały, które warto mieć pod ręką

• profile UW 50 i CD 60, łączniki krzyżowe
• taśma akustyczna szerokości 50 mm
• wełna mineralna λ = 0,035 W/mK, grubość 50 mm
• płyta g-k 12,5 mm, typ A lub H2
• wkręty TN 25, taśma zbrojąca, masa szpachlowa
• folia paroizolacyjna o Sd ≥ 20 m

Drugą warstwę wełny układa się między profilami CD. Tu kryje się błąd, który popełnia co drugi wykonawca. Wełny nie wolno dociskać do ościeżnicy. Trzeba zostawić szczelinę 2-3 mm, w którą wejdzie folia paroizolacyjna. Docisk powoduje mostki termiczne w miejscu styku, a brak szczeliny parowej prowadzi do kondensacji wewnątrz przegrody.

Montaż płyt g-k zaczyna się od sufitu wnęki, potem ściany boczne, na końcu dno. Każdą płytę przykręca się do profili co 20 cm. Po zamontowaniu wszystkich płyt szpachluje się narożniki z użyciem taśmy papierowej lub siatki z włókna szklanego. Masa szpachlowa nakładana jest w dwóch warstwach, z przerwą na wyschnięcie minimum 12 godzin.

Najczęstszy błąd: pominięcie folii paroizolacyjnej od strony pomieszczenia. Bez niej wilgoć z powietrza wędruje w wełnę, tam skrapla się i zamienia w grzyba. Cała inwestycja w dwupłaszczyznową wnękę idzie wtedy na marne.

Topniejący śnieg i grzyby przy oknie 5 sygnałów, że czas poprawić izolację

Pierwszy objaw pojawia się zwykle zimą i widać go z ulicy. Śnieg na połaci topnieje nierównomiernie, a wokół okna powstaje goła plama lub wręcz nawis lodowy. Przyczyna jest prosta: ciepło z wnętrza przenika przez mostek termiczny i ogrzewa dach od spodu. Wystarczy różnica 1-2 stopni, by śnieg zaczął się topnieć, a potem zamarzał na krawędzi okna jako lód.

Drugi sygnał to zaparowane szyby od wewnątrz, mimo prawidłowej wentylacji. Para wodna z pomieszczenia skrapla się na najzimniejszym elemencie, jakim jest ościeżnica. To znak, że temperatura jej wewnętrznej powierzchni spadła poniżej 12-14 stopni, czyli poniżej komfortowego minimum określonego w Warunkach Technicznych 2021.

Trzeci objaw to ciemne punkty lub nalot w narożniku górnym wnęki, najczęściej w ciągu dwóch, trzech sezonów od zamieszkania. To grzyb, który zaczyna rosnąć tam, gdzie punkt rosy utrzymuje się powyżej 70% wilgotności. Szybko się go nie pozbędziesz bez usunięcia przyczyny, czyli mostka termicznego.

Czwarty, mniej oczywisty sygnał to przeciąg w obrębie okna przy silnym wietrze. Kołnierz termoizolacyjny, który powinien szczelnie łączyć okno z połacią, z czasem traci elastyczność albo został źle zamontowany. Powietrze wciska się pod obróbkę blacharską i wychłodzi wnękę w ciągu kilku minut.

Piąty sygnał wymaga termowizji. Na zdjęciu w podczerwieni wnęka świeci intensywnym fioletem lub czernią, podczas gdy reszta połaci jest żółta lub zielona. Różnica temperatur powyżej 4 stopni Celsjusza na metr kwadratowy węzła to potwierdzony mostek termiczny klasy ψ ≥ 0,20 W/mK. Taki wynik kwalifikuje węzeł do rektyfikacji.

Kiedy załamanie wymusza konstrukcja dachu

Nie każdą wnękę da się ukształtować tak, jak chciałby inwestor. Płatew, czyli pozioma belka w połaci, potrafi przejść dokładnie w miejscu planowanego załamania. Jej obecność wymusza albo obniżenie okna o 8-12 cm, albo wprowadzenie jętki, czyli krótkiej belki pomocniczej. Niekiedy jedynym wyjściem jest przeplanowanie rusztu i dodanie wymianów z drewna klejonego KVH.

Ściana kolankowa poniżej okna to drugi element, który komplikuje geometrię. Jeśli ma mniej niż 90 cm wysokości w świetle, zabudowa wnęki zajmie jej sporą część. Rozwiązaniem jest montaż okna wyżej, ale to z kolei wymaga korekty wysokości osadzenia i ponownego wycięcia otworu w membranie dachowej. Tego typu prace powinien prowadzić cieśla lub dekarski z uprawnieniami, nie ekipa od płyt g-k.

Mini-słowniczek bez żargonu

• Ściana kolankowa pionowy fragment ściany zewnętrznej pod skosem poddasza.
• Jętka pozioma belka łącząca dwie krokwie, odciążająca je w środku rozpiętości.
• Płatew belka biegnąca wzdłuż połaci, podpierająca krokwie od spodu.
• Murłata pozioma belka ułożona na szczycie ściany kolankowej, na której opierają się krokwie.

Koszty i kompromis światła

Większe okno o 20 cm w wymiarze zewnętrznym to zazwyczaj wzrost ceny samego okna o 8 do 14%. W zamian odzyskuje się kilkanaście procent doświetlenia, które w wariancie dwupłaszczyznowym i tak tracą na rzecz izolacji. Dla pokoju dziecięcego na poddaszu ta różnica oznacza koniec z włączaniem lampy o 10 rano zimą.

Realny budżet kompletnej zabudowy jednego okna w wariancie dwupłaszczyznowym to 320-380 zł za materiały plus 5-7 godzin robocizny. W ekipie, która pracuje przy stawce 80-120 zł za godzinę, daje to kwotę 720-840 zł za węzeł. Przy czterech oknach na poddaszu domu 140 m² inwestycja sięga 2900-3300 zł. Przy obecnym koszcie gazu ziemnego zwraca się w 4 do 6 sezonach.

Kiedy wezwać fachowca z termowizją

Zagrzybienie obejmujące więcej niż 0,5 m² powierzchni, lodowe nawisy powracające po każdym mrozie, a także wyraźny ciąg chłodnego powietrza w obrębie wnęki przy wietrze powyżej 5 m/s to sygnały, że problem wykracza poza kosmetykę izolacji. W takiej sytuacji potrzebna jest kamera termowizyjna o rozdzielczości co najmniej 320×240 pikseli oraz pomiar przy różnicy temperatur wewnątrz i na zewnątrz wynoszącej minimum 15 stopni. Raport z badania powinien zawierać zdjęcia w podczerwieni każdego węzła oraz obliczenie współczynnika ψ dla każdego mostka.

Norma PN-EN ISO 6946 podaje wzór na obliczanie liniowego mostka termicznego, a Warunki Techniczne 2021 (Dziennik Ustaw 2022 poz. 1225) wyznaczają maksymalny dopuszczalny współczynnik U dla dachu na poziomie 0,15 W/m²K. Węzeł okienny spełnia to wymaganie tylko wtedy, gdy izolacja przy ościeżnicy ma co najmniej 10 cm grubości, a kształt wnęki odpowiada wariantowi B. Każde odstępstwo od tych wartości przekłada się na konkretne złotówki na fakturze za gaz lub prąd.

Źródła danych i norm: PN-EN ISO 6946 (mostki termiczne), Warunki Techniczne 2021 (Dz.U. 2022 poz. 1225), katalogi producentów wełny mineralnej, dane GUS dotyczące zużycia energii w budynkach mieszkalnych. Pomocne były także wytyczne Polskiego Stowarzyszenia Dekarzy oraz materiały Krajowej Agencji Poszanowania Energii.
