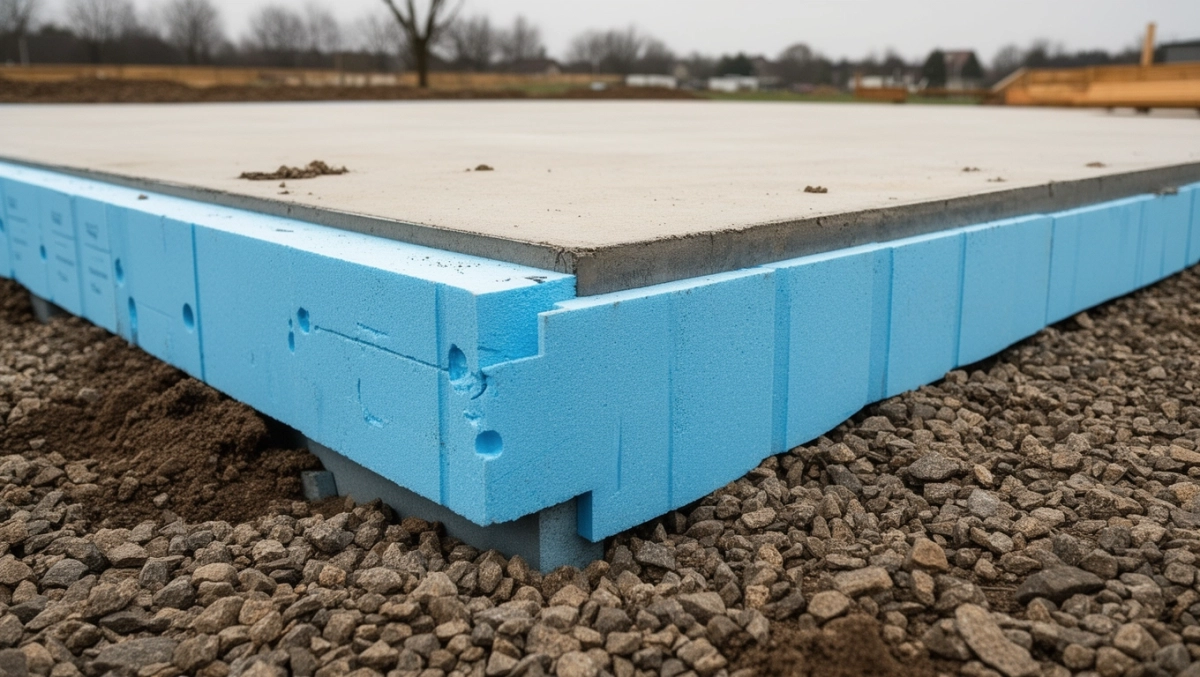

Ocieplenie płyty fundamentowej z boku – jak to zrobić poprawnie?

Wielu inwestorów stoi przed dylematem, jak skutecznie zabezpieczyć płytę fundamentową z boku, gdzie błąd projektowy może kosztować tysiące złotych na poprawki. Boczne ocieplenie płyty fundamentowej to element, który decyduje o ciągłości izolacji termicznej całego budynku bez niego nawet najgrubsza warstwa styropianu pod i nad płytą nie uchroni przed mostkami termicznymi przy ścianach zewnętrznych. Podpowiadam, jakie grubości izolacji bocznej wybrać, czym różnią się dostępne materiały i dlaczego jeden błąd wykonawczy potrafi zniweczyć całą koncepcję „ciepłej płyty".

• Grubość izolacji bocznej płyty fundamentowej ile centymetrów potrzebujesz?
• Metody izolacji bocznej płyty fundamentowej XPS, EPS czy styrodur?
• Najczęstsze błędy przy ociepleniu płyty fundamentowej od boku i jak ich uniknąć

Grubość izolacji bocznej płyty fundamentowej ile centymetrów potrzebujesz?

Grubość izolacji bocznej płyty fundamentowej zależy przede wszystkim od strefy klimatycznej, w jakiej wznosisz budynek, oraz od głębokości posadowienia. W Polsce przyjmuje się podział na trzy strefy: północną (pomorskie, warmińsko-mazurskie), środkową (centralna Polska, Mazowsze) oraz południową (podkarpackie, małopolskie). Im zimniejszy region, tym wyższe wymagania dotyczące oporu cieplnego przegród stykających się z gruntem. Według aktualnych norm energetycznych, współczynnik przenikania ciepła U dla ścian fundamentowych nie powinien przekraczać 0,15 W/(m²·K) w budynkach energooszczędnych i 0,20 W/(m²·K) w standardowym budownictwie jednorodzinnym.

Minimalna grubość izolacji bocznej wynosi 8 centymetrów dla płyt układanych na głębokości do 1 metra w strefie południowej. Jednak ta wartość odnosi się wyłącznie do budynków z bardzo dobrą izolacją poziomą. W praktyce inwestorzy decydujący się na ocieplenie płyty fundamentowej z boku powinni zakładać minimum 10 centymetrów EPS 100 lub XPS to grubość, która zapewnia ciągłość izolacji przy typowej głębokości ław fundamentowych. Przy budynkach z piwnicą lub na gruntach wysadzinowych (gliny, iły) zaleca się minimum 12-15 centymetrów, ponieważ strefa przemarzania sięga tam głębiej, a różnice temperatur między gruntem a wnętrzem są większe przez dłuższy okres w roku.

Ile centymetrów w zupełności wystarczy, a kiedy warto dołożyć więcej?

Przy standardowym domu jednorodzinnym bez piwnicy optymalna grubość izolacji bocznej to 10-12 centymetrów. Taka warstwa odpowiada współczynnikowi U rzędu 0,30-0,35 W/(m²·K) dla EPS 100 (λ = 0,034 W/m·K). Większa grubość, na przykład 15 centymetrów, obniża ten współczynnik do około 0,25 W/(m²·K), ale koszt materiału rośnie proporcjonalnie, a oszczędność na rachunkach zwraca się dopiero po kilkunastu latach eksploatacji. W domach z ogrzewaniem podłogowym warto rozważyć grubość 12 centymetrów, ponieważ instalacja pracuje w niższej temperaturze wody (30-35°C) i wymaga lepszego zabezpieczenia przed stratami do gruntu.

Zobacz także Ile kosztuje elewacja domu bez ocieplenia

Warto pamiętać, że grubość izolacji bocznej musi być skoordynowana z izolacją poziomą na krawędzi płyty. Częstym błędem jest zastosowanie 10 centymetrów XPS pod płytą i zaledwie 5 centymetrów na boku takie rozwiązanie tworzy mostek termiczny wzdłuż ścian. Ciągłość izolacji oznacza, że warstwa boczna powinna zachodzić minimum 30 centymetrów na izolację poziomą, a najlepiej łączyć się z nią na zakład o szerokości równej grubości płyty izolacyjnej.

Metody izolacji bocznej płyty fundamentowej XPS, EPS czy styrodur?

Na rynku dominują dwa materiały do ocieplenia płyty fundamentowej z boku: polistyren ekstrudowany (XPS) oraz polistyren ekspandowany (EPS). Trzeci, potocznie nazywany styrodurem, w praktyce jest odmianą XPS o podwyższonych parametrach wytrzymałościowych. XPS charakteryzuje się zamkniętą strukturą komórkową, co oznacza, że praktycznie nie wchłania wody. Jego nasiąkliwość po 28 dniach zanurzenia wynosi poniżej 0,7% objętości, podczas gdy EPS klasy 100 osiąga wartości rzędu 2-3%. Ta różnica ma kluczowe znaczenie przy izolacji bocznej, gdzie styropian styka się bezpośrednio z gruntem i potencjalnie wilgotnym środowiskiem.

XPS sprawdza się najlepiej w miejscach narażonych na okresowy kontakt z wodą: przy piwnicach, na terenach z wysokim poziomem wód gruntowych lub przy fundamentach budowanych w glinie. Wytrzymałość na ściskanie przy 10% odkształceniu wynosi 300-500 kPa dla standardowego XPS, co pozwala na bezpieczne obciążenie warstwą gruntu i ewentualnymi nasypami. EPS 100 oferuje wytrzymałość na ściskanie rzędu 100 kPa, co przy prawidłowo zaprojektowanej konstrukcji również jest wystarczające, ale wymaga zastosowania dodatkowej warstwy ochronnej z folii kubełkowej lub maty drenażowej.

Zobacz także Ocieplenie ściany korkiem od wewnątrz

Porównanie parametrów i cen XPS oraz EPS

Wybór między XPS a EPS powinien uwzględniać nie tylko cenę zakupu, lecz także trwałość i ryzyko późniejszych napraw. XPS kosztuje obecnie 80-120 zł/m² przy grubości 10 centymetrów, podczas gdy EPS 100 w tej samej grubości to wydatek rzędu 35-55 zł/m². Różnica cenowa może sięgać 100-150% na korzyść EPS, ale trzeba ją zestawić z kosztami dodatkowych zabezpieczeń. EPS wymaga zastosowania membrany kubełkowej jako warstwy chroniącej przed uszkodzeniami mechanicznymi i zapewniającej drenaż sama mata drenażowa to wydatek 20-35 zł/m². XPS może być stosowany bezpośrednio przy gruncie, choć przy gruntach silnie nasiąkliwych również zaleca się dodanie warstwy drenażowej.

Okres użytkowania obu materiałów różni się znacząco w trudnych warunkach. XPS zachowuje swoje właściwości izolacyjne przez 50-80 lat nawet przy stałym kontakcie z wilgocią, ponieważ struktura zamkniętych komórek nie pozwala na migrację wody. EPS pod wpływem cykli zamrażania i rozmrażania stopniowo traci wytrzymałość mechaniczną i może ulegać degradacji strukturalnej. Przy prawidłowo wykonanej hydroizolacji i drenażu okres ten wydłuża się do 30-40 lat, ale ryzyko degradacji pozostaje wyższe niż w przypadku XPS. W budynkach projektowanych na 100 lat warto rozważyć XPS jako inwestycję długoterminową.

Kiedy unikać poszczególnych materiałów?

EPS nie sprawdza się w sytuacjach, gdy płyta fundamentowa jest narażona na podciąganie kapilarne wody lub stoi w strefie okresowego zalewania. Przy budynkach na terenach bagiennych, w pobliżu zbiorników wodnych lub na gruntach gliniastych z wysokim poziomem wód, degradacja EPS przyspiesza wielokrotnie. Również w miejscach, gdzie planowane są prace ziemne w pobliżu fundamentu (np. instalacja drenażu po latach), warstwa EPS jest bardziej podatna na uszkodzenia mechaniczne niż twardszy XPS. EPS nie powinien być stosowany w bezpośrednim kontakcie z elementami metalowymi fundamentu bez warstwy rozdzielającej, ponieważ może powodować korozję chemiczną wapiennych zapraw.

Może Cię zainteresować też ten artykuł ocieplenie piana pur samemu

XPS z kolei traci sens ekonomiczny przy prostych fundamentach na suchych, przepuszczalnych gruntach, gdzie ryzyko kontaktu z wodą jest minimalne. Stosowanie najdroższych odmian XPS (o wytrzymałości 500 kPa) na głębokości do 1,5 metra jest nieuzasadnione ta klasa wytrzymałości potrzebna jest przy obciążeniach posadzkowych lub pod ciężkimi ścianami. Warto też unikać XPS w kontakcie z rozpuszczalnikami organicznymi (acetony, benzyny), które zawarte w niektórych kitach i klejach mogą powodować mikropęknięcia struktury komórkowej.

Najczęstsze błędy przy ociepleniu płyty fundamentowej od boku i jak ich uniknąć

Pierwszym i najpoważniejszym błędem jest brak ciągłości izolacji termicznej na połączeniu ściany fundamentowej z płytą. W praktyce oznacza to sytuację, gdy izolacja boczna kończy się w jednym poziomie, a izolacja pozioma pod płytą zaczyna w innym powstaje wtedy szczelina o szerokości kilku centymetrów, przez którą ucieka ciepło. Współczynnik przenikania ciepła w tym miejscu może wzrosnąć nawet dziesięciokrotnie w porównaniu z resztą przegrody. Rozwiązaniem jest przeprowadzenie izolacji bocznej co najmniej 30 centymetrów poniżej górnej krawędzi płyty i połączenie jej z izolacją poziomą za pomocą kleju poliuretanowego lub specjalnych łączników mechanicznych.

Zagrożenie ze strony gryzoni problem, który budujący bagatelizują

Gryzonie (myszy, szczury, nornice) potrafią wygryzać kanały w styropianie, tworząc w nim gniazda i szlaki komunikacyjne. Jest to problem częstszy niż się powszechnie sądzi, szczególnie na terenach podmiejskich i wiejskich. Szczury potrafią przegryźć nawet twardy XPS, jeśli napotkają na niego w poszukiwaniu schronienia. Skuteczną ochroną jest wykonanie warstwy chudego betonu (beton B10 o grubości minimum 5 cm) wokół całego obrysu płyty na poziomie gruntu. Ta warstwa stanowi fizyczną barierę nie do pokonania dla gryzoni. Alternatywnie stosuje się siatkę stalową ocynkowaną o oczkach nie większych niż 12 mm, zatopioną w wierzchniej warstwie izolacji.

Drugim krytycznym błędem jest nieprawidłowe wykonanie dylatacji między izolacją boczną a ścianą nadziemną. Ściana budynku pracuje termicznie inaczej niż fundament kurczy się i rozszerza pod wpływem zmian temperatury. Jeśli izolacja jest sztywno połączona ze ścianą, powstają naprężenia prowadzące do pęknięć tynku lub rozwarstwień. Prawidłowe rozwiązanie zakłada zastosowanie elastycznej taśmy dylatacyjnej (taśma z gąbki PE o grubości 10-15 mm) na całej wysokości połączenia ściany z fundamentem. Taśma ta kompensuje ruchy konstrukcji i jednocześnie uszczelnia to newralgiczne połączenie przed wodą opadową.

Błędy wykonawcze prowadzące do mostków termicznych

Niedokładne łączenie płyt izolacyjnych to błąd, który pojawia się na niemal każdej budowie. Płyty XPS lub EPS produkowane są z tolerancją wymiarową, a szczeliny między nimi mogą osiągać 2-3 mm. Przy powierzchni fundamentu rzędu 100 m² takich szczelin może być setki, a sumarycznie tworzą one mostek termiczny porównywalny z jedną dużą dziurą. Wszelkie szczeliny powyżej 2 mm należy wypełnić pianką poliuretanową niskoprężną (nie wysokoprężną, bo ta odkształca płyty). Szczeliny poniżej 2 mm nie wymagają wypełnienia, jeśli izolacja jest pokryta folią kubełkową lub membraną drenażową.

Kolejny problem to stosowanie niewłaściwych klejów do mocowania izolacji. Klejenie płyt izolacyjnych bezpośrednio do ściany fundamentowej nie jest konieczne przy prawidłowo zaprojektowanej konstrukcji ciężar gruntu i nasypu utrzymuje je na miejscu. Jeśli jednak projekt zakłada klejenie (np. przy warstwie elewacyjnej), należy stosować kleje poliuretanowe lub dyspersyjne przeznaczone do styropianu. Kleje cementowe (kleje do styropianu typu X) wysychają zbyt wolno w niskich temperaturach i tracą przyczepność przy kontaktach z wilgocią. Pianka poliuretanowa jest szybsza w aplikacji, eliminuje mostki termiczne powstające przy punktowym klejeniu i jednocześnie uszczelnia połączenia.

Zapominanie o hydroizolacji jako uzupełnieniu izolacji termicznej

Izolacja termiczna i hydroizolacja to dwa odrębne systemy, które muszą współpracować, ale nie mogą się wzajemnie zastępować. XPS jest odporny na wodę, ale nie jest materiałem wodochronnym woda pod ciśnieniem hydrostatycznym (przy wysokim poziomie wód gruntowych) może migrować przez mikroskopijne szczeliny między płytami. Dlatego przy posadowieniach na gruntach wodoprzepuszczalnych (piaski, żwiry) konieczne jest wykonanie hydroizolacji jako samodzielnej warstwy przed ułożeniem izolacji termicznej. Stosuje się w tym celu powłokowe masy bitumiczne (np. MB 2K w dwóch warstwach) lub membrany bentonitowe.

Przy gruntach gliniastych, gdzie woda opadowa wolno wsiąka w podłoże i spływa po powierzchni, hydroizolacja może być ograniczona do poziomu opaskowego wokół budynku z prawidłowo wykonanym odwodnieniem. W takich przypadkach izolacja termiczna chroni przede wszystkim przed zimnem, a warstwa folii kubełkowej zapewnia drenaż powierzchniowy. Warto pamiętać, że nawet najlepsza izolacja termiczna traci połowicznie swoje właściwości przy zawilgoceniu woda ma współczynnik przewodzenia ciepła λ = 0,58 W/m·K, podczas gdy suchy EPS ma λ = 0,034 W/m·K, czyli różnica jest siedemnastokrotna.

Podjęcie decyzji o ociepleniu płyty fundamentowej z boku wymaga uwzględnienia wielu zmiennych: od warunków gruntowych, przez strefę klimatyczną, aż po planowany sposób użytkowania budynku. XPS oferuje bezkonkurencyjną trwałość i odporność na wilgoć, ale kosztuje dwukrotnie więcej niż EPS, który przy prawidłowym zabezpieczeniu spełni swoją rolę przez dekady. Minimalna grubość 10 centymetrów z izolacją poziomą połączoną na zakład to absolutne minimum dla ciągłości termicznej. Warto zainwestować w prawidłowe wykonanie na etapie budowy, bo naprawa błędów po zasypaniu fundamentu oznacza rozkopywanie wykopu i wielokrotnie wyższe koszty.
