Otuliny styropianowe do rur w ziemi – praktyczny poradnik

Szukasz izolacji do rury wodnej w ziemi, która nie przepuści mrozu, wytrzyma lata w wilgotnym gruncie i nie zrujnuje budżetu? Otuliny styropianowe z EPS o zamkniętych komórkach robią dokładnie to, czego oczekuje praktykujący instalator: trzymają λ na poziomie 0,035-0,038 W/mK, nie wchłaniają wody powyżej 2% objętości i kosztują zwykle 12-28 zł za metr bieżący. Ich dwuczęściowa forma skraca montaż na wykopie do kilku minut na każdy odcinek, a brak mostków termicznych wynika z fabrycznego dopasowania do średnicy rury.

• Czym są otuliny styropianowe i kiedy mają sens
• Strefa przemarzania w Polsce i konsekwencje dla izolacji rur
• Dobór średnicy i grubości otuliny do rury w gruncie
• Montaż otuliny styropianowej na rurze krok po kroku
• Styropian czy kauczuk co lepiej izoluje rury w ziemi
• Najczęstsze błędy przy ocieplaniu rur wodnych w ziemi
• Przykład: przyłącze wody do domu jednorodzinnego
• Na co zwrócić uwagę przy zakupie otulin styropianowych
• Pytania, które padają przy każdej realizacji

Żeby jednak cały system zadziałał, trzeba dobrać właściwą średnicę i grubość otuliny do głębokości ułożenia, rodzaju gruntu oraz średnicy zewnętrznej rury. Poniżej konkretna instrukcja, tabele doboru oraz typowe błędy, które kosztują inwestora powtórne przekopanie działki.

Czym są otuliny styropianowe i kiedy mają sens

Otulina styropianowa to fabrycznie formowany element z polistyrenu ekspandowanego (EPS), najczęściej w dwóch połówkach, które po złożeniu wokół rury tworzą szczelny cylinder. Gęstość materiału oscyluje między 30 a 45 kg/m³, a współczynnik przewodzenia ciepła λ mieści się w przedziale 0,035-0,038 W/mK. Takie parametry oznaczają, że warstwa o grubości 50 mm obniża straty ciepła gruntu o ponad 70% w porównaniu z nieosłoniętą rurą.

W odróżnieniu od otulin kauczukowych styropian nie ugina się pod naciskiem i nie traci kształtu po latach. W odróżnieniu od pianki poliuretanowej (PUR/PIR) nie wymaga natrysku ani precyzyjnego szalowania na budowie. Wystarczy złożyć dwie połówki, spiąć je opaską lub skleić i owinąć folią budowlaną, żeby odciąć wilgoć gruntową.

Sprawdza się wszędzie tam, gdzie rura leży w wykopie otwartym, na głębokości od 0,6 m do 1,8 m, a temperatura medium nie przekracza 80°C. Przy wodzie zimnej, ściekach sanitarnych i przyłączach wodociągowych to zwykle pierwszy wybór polskich instalatorów. Słabnie dopiero przy rurach preizolowanych w sieciach ciepłowniczych oraz tam, gdzie wymagana jest klasa reakcji na ogień wyższa niż E.

Krótkie porównanie materiałów izolacyjnych

* wełna mineralna traci właściwości w gruncie wilgotnym bez szczelnego płaszcza.

Dobierz średnicę otuliny do zewnętrznej średnicy rury. Zbyt luźna otulina tworzy konwekcyjny ruch powietrza, a szczelina między rurą a styropianem potrafi obniżyć skuteczność izolacji nawet o 40%.

Strefa przemarzania w Polsce i konsekwencje dla izolacji rur

W polskich warunkach klimatycznych strefa przemarzania gruntu sięga od 1,0 m w zachodniej Polsce do 1,4 m w rejonach północno-wschodnich i podgórskich. Wartość tę podaje norma PN-EN ISO 13793 oraz mapy strefowe IMGW. Rura wodociągowa ułożona płycej niż granica przemarzania wymaga ocieplenia o takiej grubości, żeby temperatura ścianki nie spadła poniżej 0°C przy minimalnej temperaturze powietrza.

Dla rury DN110 (PE, średnica zewnętrzna 110 mm) ułożonej na głębokości 0,8 m w gliniastej ziemi, z minimalną temperaturą projektową −20°C, grubość otuliny styropianowej powinna wynosić co najmniej 80 mm. Przy głębokości 1,2 m wystarczy 50 mm. Przy 1,4 m i cieplejszej strefie klimatycznej można zejść do 30 mm, choć inwestorzy zwykle zostają przy 50 mm jako bezpiecznym minimum.

Lista kontrolna: czy muszę izolować rurę w gruncie?

• Czy głębokość ułożenia jest mniejsza niż strefa przemarzania dla mojego regionu? → tak = izolacja obowiązkowa.
• Czy rura biegnie pod podjazdem, chodnikiem lub miejscem narażonym na przewiewy? → tak = izolacja obowiązkowa.
• Czy w gruncie występuje wysoki poziom wód gruntowych? → tak = izolacja obowiązkowa (wilgoć przyspiesza wychładzanie).
• Czy rura przechodzi przez nieogrzewany garaż, piwnicę lub studzienkę? → tak = izolacja obowiązkowa.
• Czy odległość od budynku przekracza 5 m i rura nie jest prowadzona w piaszczystej podsypce? → tak = izolacja zalecana.

Nigdy nie zakładaj, że sama głębokość ułożenia wystarczy. W gruntach gliniastych i pylastych woda kapilarna podciąga mróz znacznie głębiej niż w piasku, a styropianowa otulina staje się wtedy jedynym buforem chroniącym instalację.

Dobór średnicy i grubości otuliny do rury w gruncie

Prawidłowy dobór zaczyna się od pomiaru zewnętrznej średnicy rury, a nie średnicy nominalnej. DN32 w rurze stalowej oznacza średnicę zewnętrzną 42,4 mm, ale w rurze PE DN32 to 32 mm. Zmierz rurę suwmiarką w dwóch prostopadłych osiach i dodaj 2 mm luzu montażowego. Dopiero taki wynik szukaj w tabeli producenta otulin.

Różnica między rurą PVC a PE w kontekście otuliny polega na tolerancji wymiarowej. PVC trzyma średnicę z dokładnością do 0,3 mm, PE bywa luźniejszy o ±1 mm. Przy większych średnicach (DN160, DN200, DN250) ta różnica przekłada się na konieczność wyboru grubszej warstwy izolacji, żeby skompensować ewentualną szczelinę powietrzną.

Tabela doboru otuliny styropianowej

Przekrój otuliny wygląda jak dwa półcylindry z fabrycznymi nacięciami montażowymi. Górna i dolna krawędź każdej połówki ma uskok 5-10 mm, który po złożeniu zakleszcza się w zamku przeciwległej części. Dzięki temu otulina trzyma się rury nawet bez opasek, choć w grunciach kamienistych warto spiąć ją dodatkowo drutem lub taśmą.

Warto pamiętać, że styropian pracuje w zakresie temperatur od −50°C do +80°C. Wszystko powyżej górnej granicy, na przykład rury z wodą grzejną powyżej 80°C, wymagają izolacji z wełny mineralnej lub pianki PIR. Styropian w takiej temperaturze mięknie, traci strukturę komórkową i przestaje izolować.

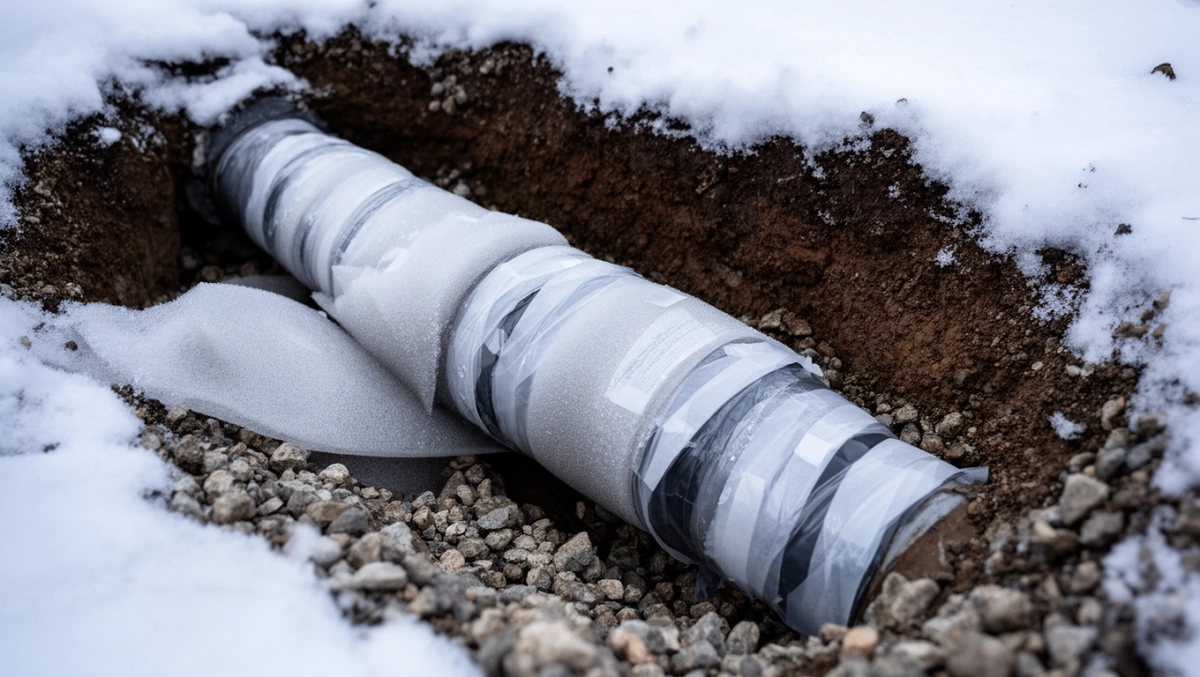

Montaż otuliny styropianowej na rurze krok po kroku

Sam montaż jest szybki, ale kolejność robót wpływa na trwałość. Poniższa instrukcja dotyczy przyłącza wodociągowego lub kanalizacyjnego układanego w otwartym wykopie. Warto ją potraktować jako obowiązujący standard, nawet jeśli wykonawca "zawsze robił inaczej".

Krok 1: Przygotowanie wykopu i podsypki

Wykop powinien mieć głębokość większą o 10-15 cm od projektowanego poziomu ułożenia rury. Na dno sypie się warstwę piasku drobnoziarnistego (0-2 mm) o grubości 10 cm i ubija się ją ręcznie. Piasek otula rurę równomiernie i nie przenosi punktowych obciążeń, które mogłyby zgnieść otulinę.

Krok 2: Ułożenie rury na podsypce

Rurę układa się centralnie w wykopie, bez naprężeń i skręceń. Każde połączenie (zgrzew, kształtka, zawór) musi być dostępne do późniejszego dokręcenia lub inspekcji. Przy spadkach terenu rurę mocuje się workami z piaskiem co 2-3 m, żeby nie zsuwała się przed zasypaniem.

Krok 3: Nałożenie obu połówek otuliny

Górną i dolną część otuliny nakłada się na rurę, dociskając zamki aż do wyraźnego kliknięcia. Otulina powinna przylegać szczelnie na całej długości, bez widocznych szpar. Jeśli montaż odbywa się w temperaturze poniżej 0°C, elementy styropianowe warto dzień wcześniej przechować w ogrzewanym pomieszczeniu, bo na mrozie stają się kruche i pękają przy docisku.

Krok 4: Łączenie i uszczelnianie

Połówki spina się opaskami zaciskowymi z tworzywa lub drutem ocynkowanym co 30-40 cm. Styki podłużne i czołowe (na styku dwóch kolejnych otulin) okleja się taśmą aluminiową lub folią budowlaną o szerokości 50 mm. Chodzi o to, żeby woda gruntowa nie wniknęła w szczelinę i nie utworzyła "kieszeni lodowej" przy spadku temperatury.

Krok 5: Owinięcie folią budowlaną

Całość owija się folią polietylenową o grubości minimum 0,2 mm z zakładką 10-15 cm. Folia chroni styropian przed agresywnymi związkami w gruncie, przedostawaniem się drobnych kamyków i wilgocią kapilarną. Końce folii mocuje się taśmą klejącą, żeby nie zsuwały się podczas zasypki.

Krok 6: Zasypka wykopu

Pierwszą warstwę zasypki, o grubości 20-30 cm, stanowi piasek drobnoziarnisty sypany ręcznie. Dopiero powyżej można użyć gruntu rodzimego pozbawionego kamieni większych niż 30 mm. Zagęszczanie mechaniczne rozpoczyna się od warstwy 50 cm nad rurą, żeby nie uszkodzić izolacji.

Nie stosuj otulin styropianowych do rur z gorącą wodą powyżej 80°C. Unikaj kontaktu z rozpuszczalnikami organicznymi (aceton, benzyna), które rozpuszczają strukturę EPS. Przechowuj otuliny pod dachem, bo długotrwałe działanie UV rozkłada powierzchnię styropianu i wybiela go na głębokość 2-3 mm.

Styropian czy kauczuk co lepiej izoluje rury w ziemi

Otuliny kauczukowe mają przewagę wszędzie tam, gdzie liczy się elastyczność i brak mostków termicznych na kształtkach. Jednak w gruncie otwartym ta elastyczność szybko przestaje mieć znaczenie, a cena rośnie o 50-120%. Styropian wygrywa przy prostych odcinkach prostych i tam, gdzie budżet jest ograniczony.

Pod względem λ oba materiały są do siebie zbliżone (0,036 vs. 0,038 W/mK dla styropianu). Różnica pojawia się w nasiąkliwości: kauczuk chłonie wodę w granicach 1-3%, a styropian EPS 100 poniżej 2%. W praktyce oba materiały wymagają folii ochronnej, bo nasiąkliwość przekłada się bezpośrednio na spadek izolacyjności w kolejnych latach eksploatacji.

Porównanie styropianu, kauczuku i pianki PIR

Pianka PIR wygrywa pod względem λ, ale wymaga precyzyjnego wykonania. Każdy ubytek w izolacji to mostek cieplny proporcjonalnie większy niż w styropianie, bo materiał sam w sobie lepiej izoluje. Styropian traci więcej ciepła, ale wybacza więcej błędów wykonawczych i kosztuje mniej.

Kiedy styropian przegrywa: przy instalacjach grzewczych z wodą powyżej 80°C, w strefach zagrożonych pożarem (klasa reakcji na ogień), na terenach z agresywnym chemicznie gruntem (torf, kwaśne gleby). We wszystkich pozostałych przypadkach izolacja rur wodociągowych w ziemi styropianem pozostaje najbardziej opłacalnym wyborem.

Najczęstsze błędy przy ocieplaniu rur wodnych w ziemi

Najczęstszy błąd to traktowanie otuliny jako dodatku, a nie elementu systemu. Montaż bez folii ochronnej, bez dylatacji na długich odcinkach i bez właściwej podsypki piaskowej potrafi zniweczyć nawet najdroższy materiał.

Błąd 1: Rezygnacja z folii ochronnej

Efekt: styropian chłonie wodę gruntową, a przy pierwszych mrozach lód rozpręża strukturę EPS i odspaja połówki otuliny. Rozwiązanie: owinąć całość folią PE 0,2 mm z zakładką minimum 10 cm.

Błąd 2: Zbyt płytki wykop

Efekt: rura wychładza się szybciej niż przewiduje obliczenie, a izolacja termiczna nie nadąża kompensować spadku temperatury gruntu. Rozwiązanie: sprawdzić strefę przemarzania dla powiatu wg mapy IMGW i zejść minimum 20 cm poniżej jej dolnej granicy.

Błąd 3: Brak dylatacji na długich odcinkach

Efekt: przy kilkunastometrowym ciągu otulin połączonych na styk czołowy brak szczeliny dylatacyjnej powoduje naprężenia termiczne i rozsuwanie się zamków. Rozwiązanie: co 6-8 m zostawić 10 mm przerwy wypełnionej elastyczną taśmą.

Błąd 4: Użycie kleju nieodpowiedniego do EPS

Efekt: kleje zawierające aceton lub rozpuszczalniki organiczne rozpuszczają powierzchnię styropianu, tworząc szczeliny. Rozwiązanie: stosować kleje dyspersyjne bezrozpuszczalnikowe lub taśmy aluminiowe.

Błąd 5: Zasypka z gruzu lub kamieni

Efekt: ostre krawędzie kamieni przebijają folię i styropian, a punktowe obciążenia gniotą otulinę. Rozwiązanie: pierwsza warstwa zasypki zawsze z piasku, dopiero powyżej grunt rodzimy przesiany.

Przed zasypaniem wykopu zrób dokumentację zdjęciową każdego odcinka. Po pięciu latach nikt nie pamięta, gdzie dokładnie biegnie rura, a zdjęcia pozwalają uniknąć kolizji przy kolejnych pracach ziemnych.

Przykład: przyłącze wody do domu jednorodzinnego

Typowe przyłącze wody do domu jednorodzinnego to rura PE DN32 (średnica zewnętrzna 32 mm) o długości 12 m, ułożona na głębokości 1,2 m w gliniastym gruncie. Minimalna temperatura projektowa w tej strefie Polski to −18°C. Strefa przemarzania wynosi 1,0 m, więc rura teoretycznie leży poniżej niej, ale gliniasty grunt wymaga bufora izolacyjnego.

Dla średnicy 32 mm przy głębokości 1,2 m tabela wskazuje otulinę 35 mm i grubość 40 mm. Na 12 m przyłącza potrzeba 12 sztuk otulin o długości 1 m. Koszt materiału przy średniej cenie 16 zł/mb to około 192 zł netto. Folia budowlana, opaski i taśma to dalsze 60-90 zł. Całość robocizny, przy wykopie już wykonanym, zajmuje jednej osobie 2-3 godziny.

Bez izolacji to samo przyłącze, po silnej zimie, może pęknąć w najsłabszym punkcie. Naprawa oznacza odkopanie, wycięcie uszkodzonego odcinka, zgrzewanie nowego i ponowną zasypkę. Łatwo policzyć 1500-3000 zł za samą robociznę, nie licząc strat wody i ewentualnych szkód w wykończeniu wnętrza.

Na co zwrócić uwagę przy zakupie otulin styropianowych

Przy zakupie sprawdź przede wszystkim trzy rzeczy: gęstość EPS, deklarowany współczynnik λ i klasę reakcji na ogień. Gęstość poniżej 25 kg/m³ oznacza materiał o obniżonej wytrzymałości mechanicznej, który ugnie się pod ciężarem gruntu. λ powyżej 0,040 W/mK wskazuje na gorszy surowiec lub nieprawidłowe spienienie. Klasa E to minimum dla styropianu, w budynkach użyteczności publicznej wymaga się jednak klasy B lub C.

Sprawdź też, czy producent dołącza deklarację właściwości użytkowych zgodnie z rozporządzeniem CPR 305/2011. Bez tego dokumentu materiał nie może być stosowany w robotach budowlanych objętych normą PN-EN 14313 dla izolacji rur w budynkach i instalacjach przemysłowych.

Przy dłuższych prostych odcinkach zwróć uwagę na długość handlową otulin. Standard to 1 m, ale dostępne są też odcinki 2 m, które przyspieszają montaż i zmniejszają liczbę styków czołowych o połowę. Na rynku są też otuliny dzielone fabrycznie wzdłuż osi, co ułatwia zakładanie na już ułożoną rurę, ale kosztuje o 15-25% więcej.

Pytania, które padają przy każdej realizacji

Czy otuliny styropianowe nadają się do rur kanalizacyjnych? Tak, pod warunkiem że temperatura ścieków nie przekracza 80°C, a odcinek nie jest narażony na kontakt z agresywnymi chemikaliami przemysłowymi. Typowa kanalizacja sanitarna nie przekracza 40°C, więc styropian spisuje się bez zastrzeżeń.

Czy folia budowlana naprawdę jest potrzebna? Tak, chyba że producent otuliny dostarcza element z fabryczną powłoką ochronną. Sama folia podnosi koszt o ułamek procenta, a wydłuża żywotność izolacji o kilkanaście lat, bo odcina wilgoć kapilarną i substancje agresywne z gruntu.

Czy można łączyć otuliny styropianowe z otulinami kauczukowymi na jednym odcinku? Technicznie tak, ale w miejscu styku powstaje mostek cieplny. Lepszym rozwiązaniem jest zachowanie jednego materiału na całej długości lub zastosowanie kształtek przejściowych dostępnych u producentów systemów preizolowanych.

Czy grubość otuliny 30 mm wystarczy przy głębokości 1,4 m? W centralnej Polsce, przy piaszczystym gruncie i średnicy rury do 63 mm, tak. Przy rurach większych średnic i gruntach gliniastych lepiej zostawić 50 mm jako margines bezpieczeństwa na szczególnie mroźne zimy.

Źródła danych i norm: PN-EN 14313 (wyroby z EPS do izolacji rur), PN-EN ISO 13793 (strefa przemarzania), PN-EN 12267 (sieci wodociągowe), mapa stref przemarzania IMGW (imgw.pl), rozporządzenie CPR 305/2011 (deklaracje właściwości użytkowych), dokumentacja techniczna producentów systemów izolacji rur.
