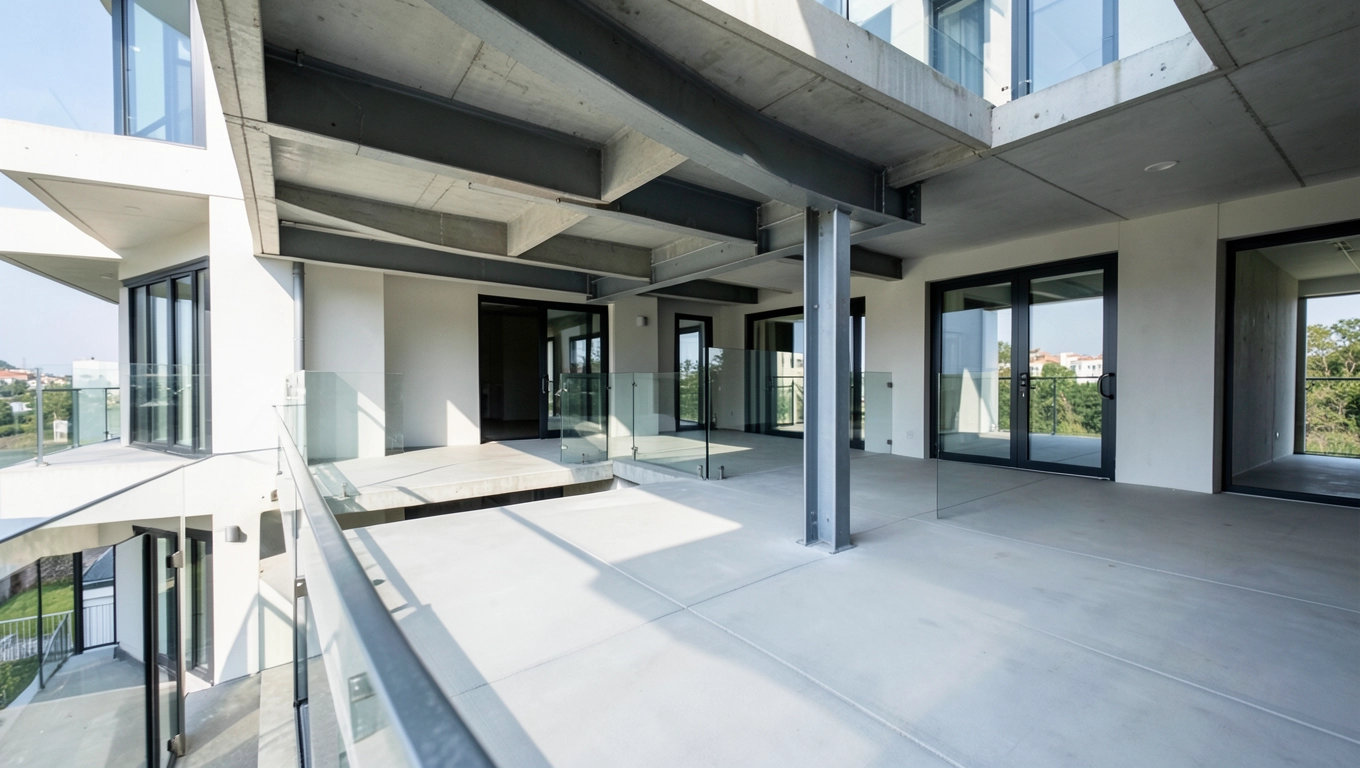

Strop – oddziela kondygnacje budynku

Każdy, kto stanął przed zadaniem zaprojektowania albo wybudowania domu, wie, że odpowiedź na pytanie «oddziela poszczególne kondygnacje budynku» nie jest wcale oczywista dopóki ktoś nie wskaże właściwego terminu. Tym terminem jest strop poziomy element konstrukcyjny, który nie tylko oddziela kondygnacje, lecz przenosi obciążenia użytkowe, zapewnia sztywność przestrzenną całego budynku i w dużej mierze decyduje o komforcie akustycznym mieszkańców. Wybór systemu stropowego to jedna z kluczowych decyzji na etapie projektu, bo rzutuje równocześnie na koszty konstrukcji, grubość ścian, głębokość fundamentów i późniejsze warstwy wykończeniowe.

• Funkcja stropu w budynku
• Rodzaje stropów
• Materiały na stropy
• Wymagania konstrukcyjne stropów
• Izolacja akustyczna stropów
• oddziela poszczególne kondygnacje budynku

Funkcja stropu w budynku

Strop pełni w budynku kilka równorzędnych funkcji, które wynikają bezpośrednio z jego geometrii i położenia. Przede wszystkim jest elementem nośnym przenosi obciążenia zmienne od ludzi, mebli i wyposażenia na ściany nośne lub podciągi. Siły te docierają do stropu jako obciążenia powierzchniowe, a następnie rozprasza je na podpory w postaci belek lub murów. Efektywność tego procesu zależy od sztywności płyty własnej i jej zdolności do rozkładania momentów zginających na większym obszarze.

Równolegle z funkcją nośną strop działa jako przepona pozioma, która usztywnia budynek w płaszczyźnie poziomej. Brak wystarczającej sztywności stropu może prowadzić do odkształceń ścian szczytowych, nierównomiernego osiadania fundamentów czy nawet zarysowań konstrukcji pod wpływem parcia wiatru. Sztywny strop rozkłada te siły równomiernie na wszystkie podpory, co stabilizuje cały układ przestrzenny budynku.

Trzecią, często niedocenianą funkcją jest bariera akustyczna. W budynkach wielorodzinnych stropy oddzielające kondygnacje muszą tłumić dźwięki powietrzne mowa, muzyka, praca telewizora oraz dźwięki uderzeniowe powstające przy chodzeniu, przesuwaniu mebli czy zamykaniu drzwi. Parametry te wyrażone są wskaźnikami Rw i Ln,w, które znajdziesz w normach PN-B-02151-3. Zaniedbanie tego aspektu skutkuje skargami lokatorów już w pierwszych miesiącach użytkowania budynku.

Może Cię zainteresować też ten artykuł oddziela kondygnacje

Stropy muszą ponadto spełniać wymagania odporności ogniowej. Przepisy rozporządzenia w sprawie warunków technicznych, jakim powinny odpowiadać budynki, określają klasy REI dla poszczególnych elementów nośnych. W budynku niskim stropy pełniące funkcję oddzielenia pożarowego między kondygnacjami muszą osiągać minimum REI 60, co oznacza, że przez 60 minut konstrukcja zachowuje nośność, szczelność i izolacyjność ogniową. Wysokość budynku wpływa na zaostrzanie tych wymagań.

Ciężar własny stropu stanowi istotną pozycję w bilansie obciążeń całego budynku. Przy typowej płycie żelbetowej grubości 16 cm masa własna sięga 400 kg/m², co bezpośrednio przekłada się na wymiary ław i płyt fundamentowych oraz na koszty całej konstrukcji nośnej. Lżejsze systemy stropowe gęstożebrowe z wkładkami ceramicznymi czy prefabrykowane płyty kanałowe pozwalają zmniejszyć ten wpływ nawet o 30-40%, co ma znaczenie na gruntach o ograniczonej nośności.

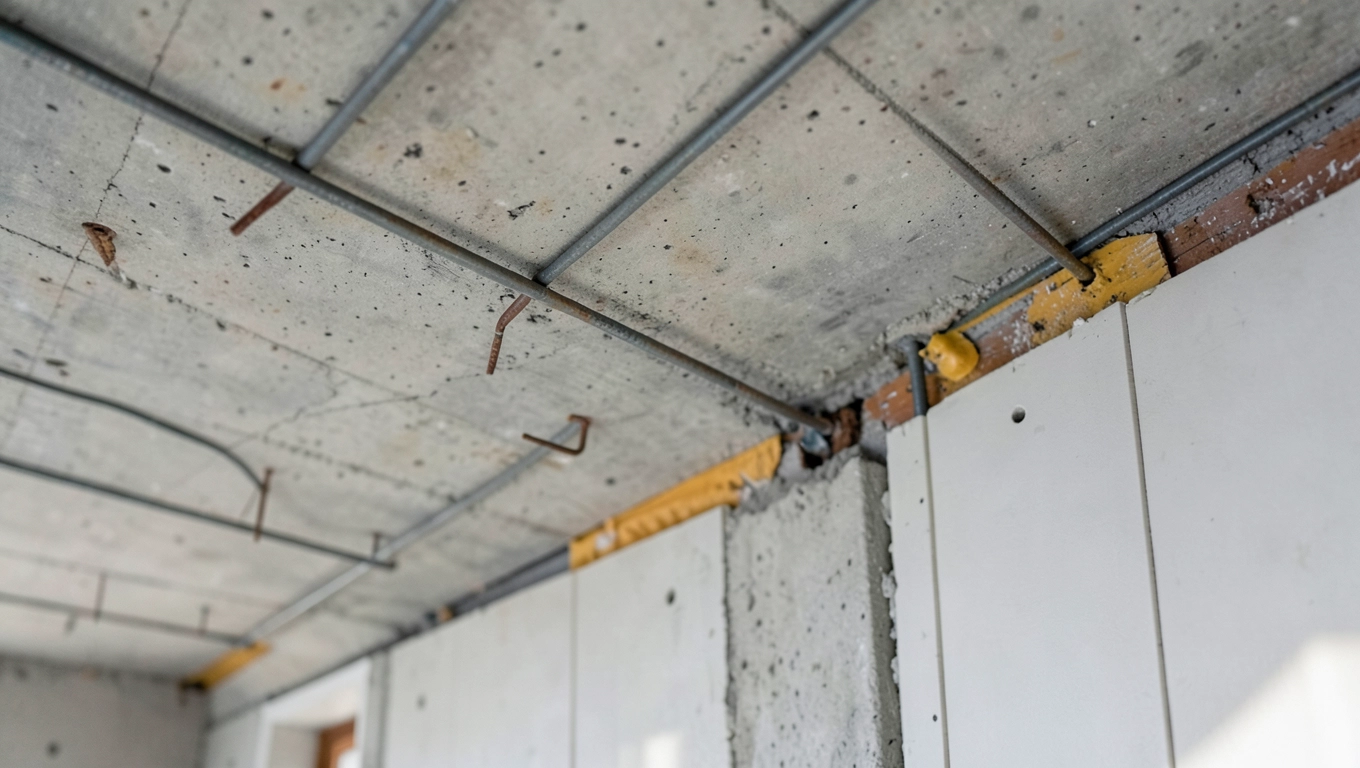

Rodzaje stropów

Podział stropów na monolityczne i prefabrykowane wyznacza przede wszystkim sposób ich wytwarzania. Stropy monolityczne powstają na placu budowy zbrojenie układa się w deskowaniu, następnie wylewa mieszankę betonową i czeka na jej dojrzewanie przed odpieluchaniem. Proces ten wymaga minimum 7 dni pielęgnacji wodnej przy betonie klasy C20/25 i minimum 14 dni przed pełnym obciążeniem. Zaletą jest pełna swoboda kształtowania płyty mogą mieć dowolny obrys, podcięcia czy otwory instalacyjne, co ma znaczenie w budynkach o skomplikowanej geometrii.

Polecamy oddziela kondygnacje budynku

Stropy prefabrykowane składają się z elementów wytwarzanych w fabryce, transportowanych na budowę i montowanych na gotowych podporach. Technologia ta znacząco skraca czas robót szalunkowych i zbrojarskich na placu, ale wymaga planowania logistycznego dźwig, transport specjalistyczny, a także precyzyjnego wymiarowania podpór. Błędy w montażowych przekładają się na nierówności powierzchni i konieczność kosztownych korekt wykończeniowych.

Stropy gęstożebrowe z wkładkami ceramicznymi to najpowszechniejszy system w polskim budownictwie mieszkaniowym. Żebra nośne wykonuje się z kształtowników ceramicznych rozmieszczanych w rozstawie 30-60 cm, a przestrzenie między żebrami wypełnia pustakami lub płytami ceramicznymi. Lekki szkielet nośny współpracuje z warstwą nadbetona grubości minimum 3 cm, wylewaną na wierzch całego układu. Pustki powietrzne wypełniające zmniejszają masę konstrukcji nawet o 35-40% względem pełnej płyty żelbetowej o porównywalnej nośności, a jednocześnie tworzą wewnętrzną warstwę izolacji termicznej i akustycznej.

Stropy płytowe to jednolite płyty żelbetowe o grubościach od 12 do 25 cm, pracujące jedno- lub dwukierunkowo. Charakteryzują się większą sztywnością niż systemy gęstożebrowe i lepszą izolacyjnością akustyczną dzięki ciągłemu przekrojowi betonu. Przy rozpiętościach w osiach podpór do 6 m w budynkach mieszkalnych zbrojenie rozkłada się zazwyczaj w jednym kierunku, co upraszcza technologię i zmniejsza zużycie stali. Rozpiętości powyżej 7 m wymagają zazwyczaj podciągów pośrednich lub płyt grubszych, co podnosi zużycie betonu i koszty.

Płyty kanałowe typu Spiroll to fabrycznie produkowane elementy z betonu sprężonego z kanałami wewnętrznymi. Ścianki płyty grubości 25-40 mm tworzą szkielet nośny, a puste przestrzenie zmniejszają ciężar przy zachowaniu wysokiej wytrzymałości na zginanie. Rozpiętości osiągają do 9 m przy grubości płyty 20 cm, przy czym montaż wymaga podparć tymczasowych do czasu połączenia elementów spoiwem nadbetona. Płyty TT stosuje się przy większych obciążeniach i rozpiętościach, a ich kształt pozwala na efektywne przenoszenie momentów na podpory skrajne i pośrednie.

Stropy drewniane belki sosnowe, świerkowe lub klejone warstwowo były powszechnym rozwiązaniem w budynkach wznoszonych do końca lat sześćdziesiątych XX wieku. W nowym budownictwie drewnianym belki klejone LS o przekrojach 80-200 mm układane w rozstawie 40-80 cm pozwalają na rozpiętości do 12 m przy niewielkim ciężarze własnym. Główną zaletą jest szybki montaż, lecz projektant musi uwzględnić zagrożenie pożarowe w standardowych rozwiązaniach przekrój belki dobiera się tak, by przy spalaniu zewnętrznej warstwy drewna rdzeń zachował nośność przez wymagany czas, co wynika bezpośrednio z obliczeń normowych Eurocode 5.

Stropy zespolone stalowo-betonowe wykorzystują trapezowy profil stalowy jako deskowanie tracone dla warstwy betonowej. Profile blach trapezowych grubości 0,75-1,5 mm pełnią dodatkowo funkcję zbrojenia rozciąganego po stwardnieniu betonu. Efektywność współpracy obu materiałów zależy od jakości łączników ścinanych shear studs przyspawanych do górnej półki profilu. Rozpiętości osiągają 4-8 m przy niewielkim ciężarze własnym własnym, co ceni się w adaptacjach strychów i rozbudowach istniejących obiektów.

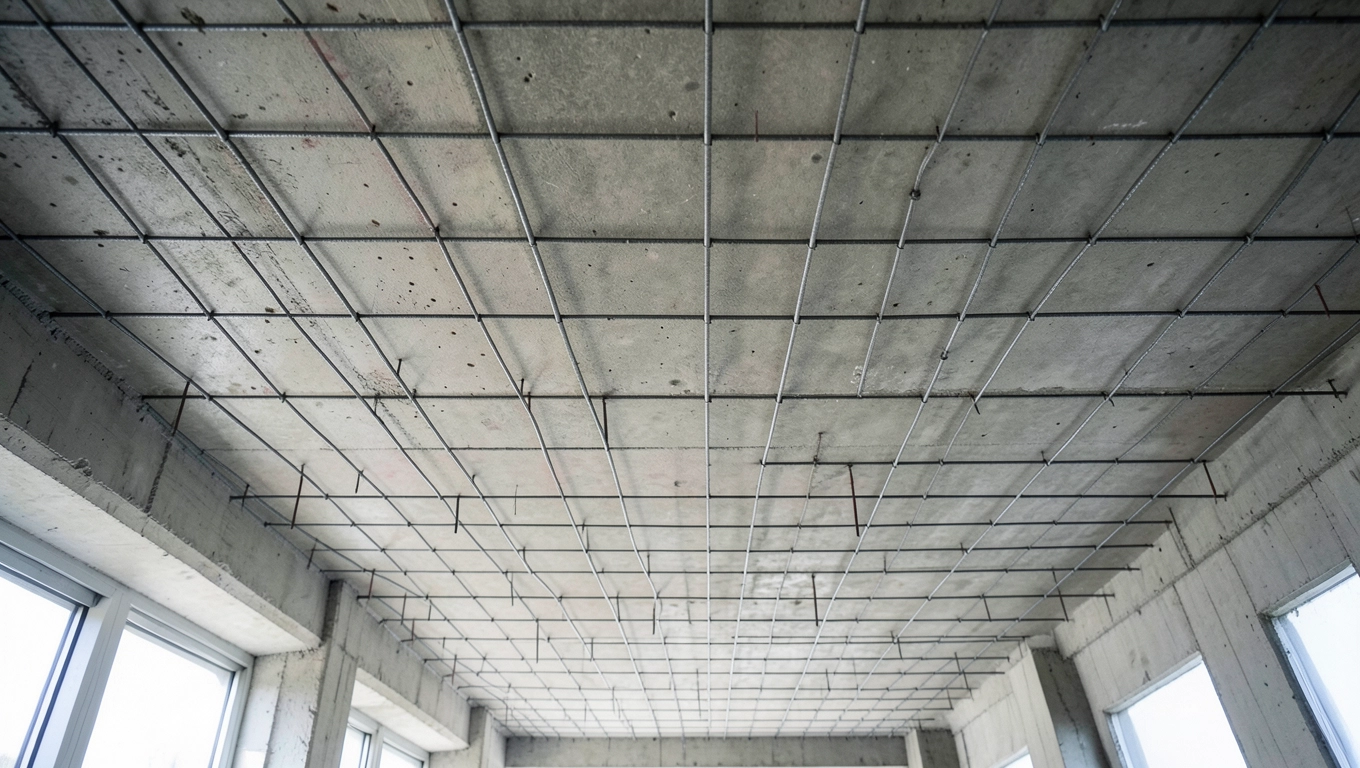

Materiały na stropy

Beton zbrojony pozostaje podstawowym materiałem na stropy we wszystkich budynkach wielokondygnacyjnych. Klasy wytrzymałościowe C20/25 do C30/37 dostarczają nośności na ściskanie rzędu 20-30 MPa, podczas gdy stal zbrojeniowa żebrowana B500 o granicy plastyczności 500 MPa przejmuje rozciąganie w strefach, gdzie naprężenia zginające przekraczają wytrzymałość betonu na rozciąganie. Współpraca obu materiałów polega na tym, że betonowi przypada strefa ściskana, a stal zbrojeniowa strefa rozciągana, co wielokrotnie zwiększa nośność w porównaniu z samym betonem.

Stal zbrojeniowa B500 dostarczana jest w postaci prętów okrągłych o średnicach 6-32 mm, siatek zgrzewanych lub mat kratowych. Rozmieszczenie zbrojenia w przekroju wynika z obliczeń statycznych według normy PN-EN 1992-1-1 strona rozciągana wymaga gęstszego rozmieszczenia prętów, a w strefach podporowych zbrojenie górne przejmuje momenty ujemne. Średnica i rozstaw prętów wpływają bezpośrednio na szerokość rozwarcia rys, co normuje się na poziomie 0,3-0,4 mm przy quasi-stałej kombinacji obciążeń.

Kształtki ceramiczne wypełniają przestrzenie między żebrami w stropach gęstożebrowych, pełniąc funkcję konstrukcyjną i izolacyjną. Pustki powietrzne zmniejszają przewodność cieplną wkładki do 0,09-0,12 W/(m·K), co w połączeniu z warstwą powietrza między belkami tworzy naturalny bufor termiczny. Należy jednak pamiętać, że ceramiczne wkładki nie chronią przed wilgocią izolacja przeciwwodna na poziomie stropu nad piwnicą lub garażem wymaga osobnego rozwiązania z papy lub folii hydroizolacyjnej.

Drewno klejone warstwowo LS klasy GL24h osiąga wytrzymałość na zginanie 24 MPa przy gęstości około 420 kg/m³. Proces klejenia warstw grubości 20-45 mm eliminuje wady strukturalne pojedynczych desek i zapewnia jednorodność właściwości mechanicznych w całym przekroju belki. Wilgotność robocza drewna konstrukcyjnego powinna wynosić 12-15% przekroczenie tej wartości prowadzi do późniejszych odkształceń, które w skrajnych przypadkach powodują zarysowania tynków i nierówności podłóg.

Blacha trapezowa w stropach zespolonych pełni podwójną rolę: stanowi sztywne deskowanie podczas wylewania betonu i działa jako zbrojenie rozciągane po związaniu mieszanki. Profile T50, T-70 lub T-130 gdzie liczba oznacza wysokość profilu w milimetrach różnią się nośnością na zginanie i wymaganiami dotyczącymi podparcia tymczasowego. Im wyższy profil, tym większa sztywność i nośność, ale rośnie też zużycie stali, co wpływa na koszt całkowity systemu.

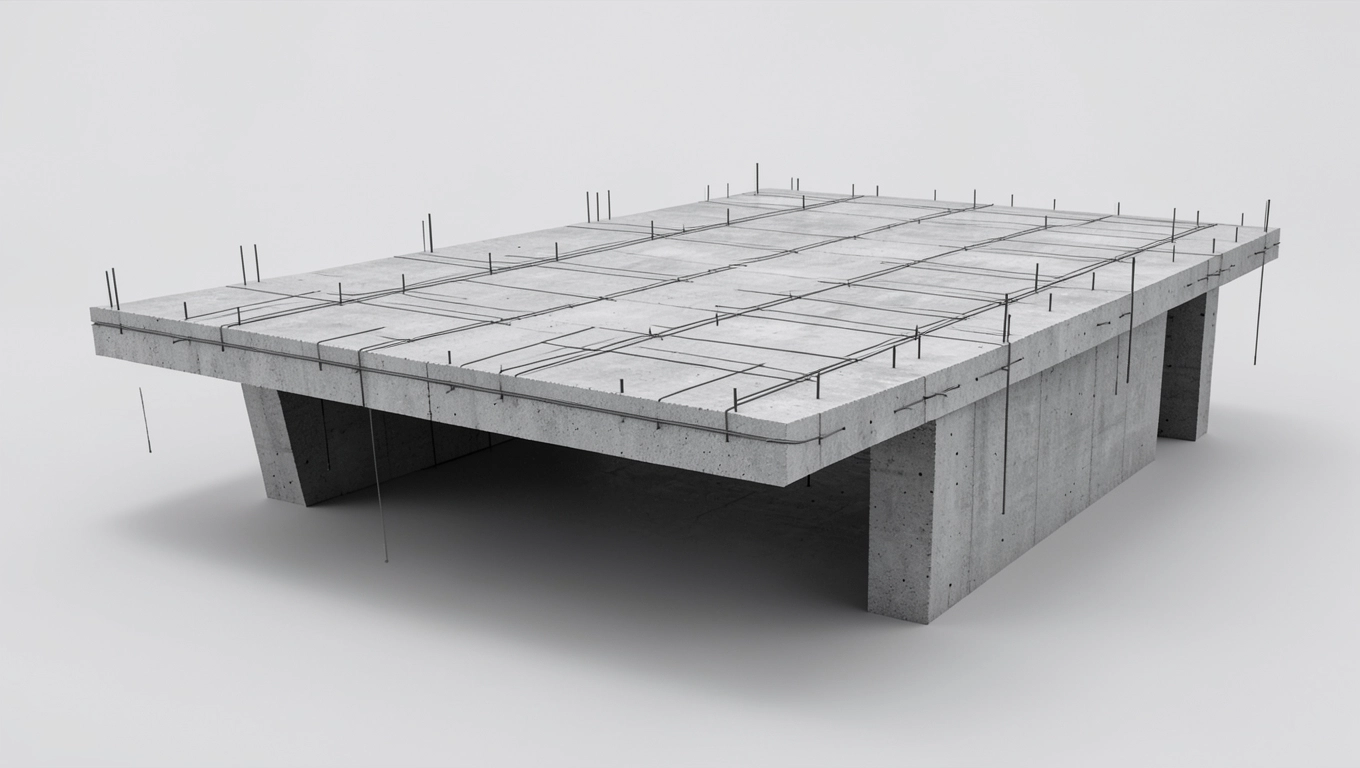

Wymagania konstrukcyjne stropów

Minimalna grubość stropu wynika bezpośrednio z warunków podporowych i obciążeń. Dla płyt monolitycznych zginanych jednokierunkowo norma PN-EN 1992-1-1 nakazuje stosunek rozpiętości do wysokości użytecznej nie większy niż 25 przy zbrojeniu pojedynczym i 31 przy zbrojeniu podwójnym. Oznacza to, że przy rozpiętości osiowej 5 m płyta musi mieć co najmniej 20 cm grubości wartość ta wynika z warunków ugięcia, nie z warunków nośności, co często zaskakuje inwestorów przygotowujących wstępny kosztorys.

Ugięcie stropu podlega ścisłym limitom norma określa wartość maksymalną jako L/250 rozpiętości obliczeniowej, mierzoną po wykończeniu, czyli po uwzględnieniu odkształceń wywołanych quasi-stałą kombinacją obciążeń. Dla stropów, pod którymi znajdują się ściany działowe wrażliwe na zarysowania, projektant dobiera ugięcie graniczne L/500, co wymusza zwiększenie grubości płyty lub sztywności podciągów. Obliczenia ugięcia prowadzi się z uwzględnieniem pełzania betonu współczynnik ten wynosi 2,0-2,5 dla elementów w warunkach wewnątrz budynku, co oznacza, że odkształcenia długotrwałe są ponad dwukrotnie większe od natychmiastowych.

Obciążenia zmienne użytkowe dla budynków mieszkalnych według normy PN-EN 1991-1-1 wynoszą 1,5-2,0 kN/m² w zależności od kategorii pomieszczenia. Dla stropów nad garażami wielopoziomowymi wartość ta rośnie do 5,0 kN/m², co wymaga grubych płyt lub gęstszego zbrojenia. W bilansie obciążeń uwzględnia się również obciążenie stałe od masy własnej dla płyty żelbetowej grubości 16 cm wynosi ono 4,0 kN/m² oraz od warstw wykończeniowych podłogi i sufitu, co łącznie może przekraczać obciążenie użytkowe w budynku mieszkalnym.

Połączenie stropu ze ścianami nośnymi to krytyczny węzeł konstrukcyjny. W budynkach murowych zbrojenie rozdzielcze przekazuje momenty utwierdzenia na ściany, a izolacja pozioma z papy termozgrzewalnej lub folii PE zabezpiecza przed podciąganiem kapilarnym wilgoci. Ściany nośne wymagają powiązania ze stropem przez żebra lub wieńce stropowe, które pracują jako belki zginane obciążone reakcjami podporowymi płyty. Zaniedbanie tego połączenia prowadzi do zarysowań na styku ściany i stropu, widocznych już przy pierwszym sezonie grzewczym.

Odporność ogniowa stropów określa załącznik do rozporządzenia w sprawie warunków technicznych, który przyporządkowuje klasę budynku do wymaganej nośności ogniowej elementów. Dla budynków średniowysokich wysokość 25-55 m stropy pełniące funkcję oddzielenia pożarowego między kondygnacjami muszą osiągać REI 90. Spełnienie tego warunku wymaga zazwyczaj pogrubienia pokrycia ochronnego zbrojenia lub zastosowania tynku ogniochronnego na spodniej powierzchni płyty. Profile stalowe w stropach zespolonych wymagają zabezpieczenia płytą gipsowo-kartonową typu F lub natryskową masą ogniochronną.

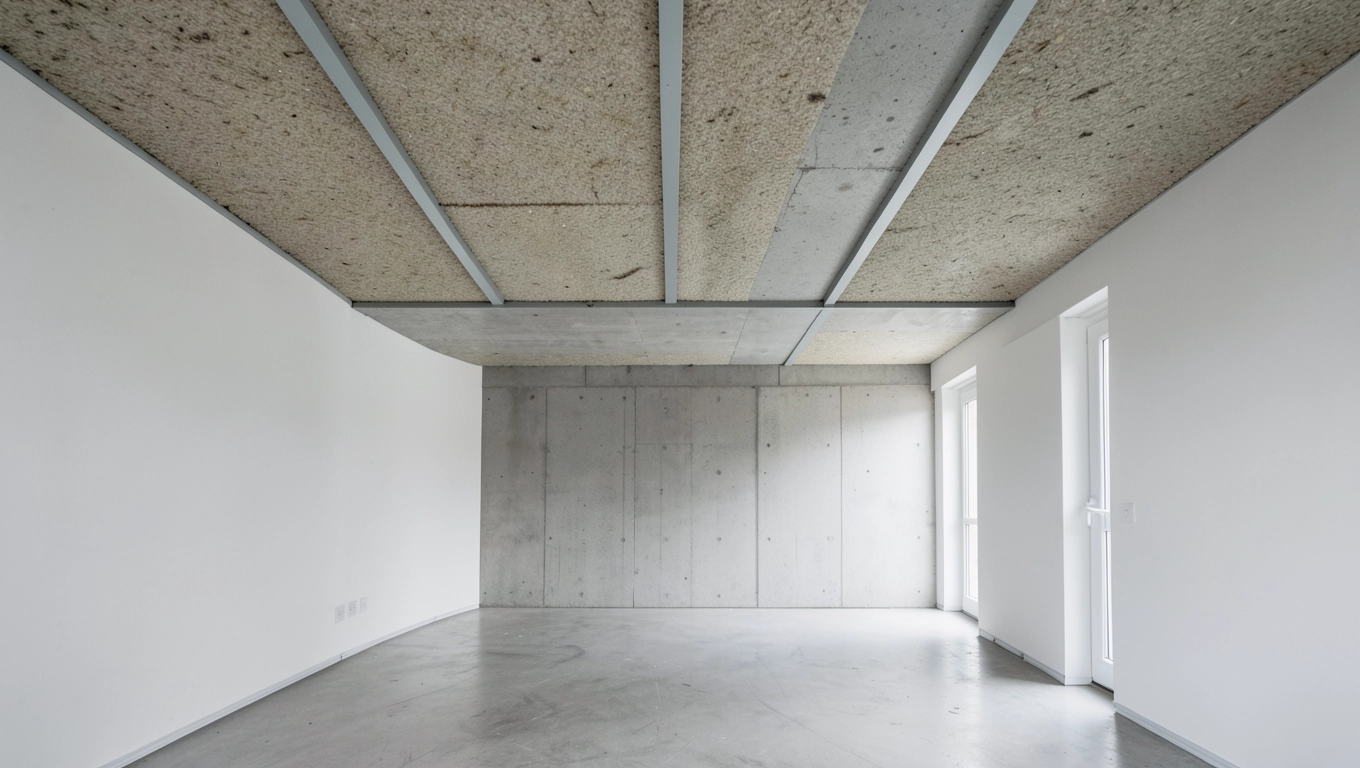

Izolacja akustyczna stropów

Wymagania akustyczne dla stropów między kondygnacjami w budynkach wielorodzinnych określa norma PN-B-02151-3:2015-10. Izolacyjność od dźwięków powietrznych wyrażona wskaźnikiem Rw musi wynosić co najmniej 52 dB, natomiast izolacyjność od dźwięków uderzeniowych wyrażona wskaźnikiem Ln,w nie może przekraczać 55 dB. Norma ta definiuje również wskaźniki techniczne R'A1 i L'n,w, uwzględniające widmo korekcyjne, które lepiej odzwierciedlają percepcję hałasu przez ludzi w rzeczywistych warunkach mieszkaniowych.

Izolacyjność akustyczna stropu zależy przede wszystkim od masy powierzchniowej reguła Leahy'ego mówi, że podwojenie masy powoduje wzrost izolacji o około 6 dB. Oznacza to, że cięższy strop zawsze tłumi lepiej dźwięki powietrzne niż lżejszy przy zachowaniu porównywalnej sztywności. Przy masach powierzchniowych powyżej 300 kg/m² stropy żelbetowe osiągają naturalną izolację powyżej 55 dB, lecz typowe płyty o grubości 14-20 cm ważące 280-400 kg/m² wymagają często dodatkowej warstwy akustycznej na posadzce.

Najskuteczniejszym sposobem redukcji dźwięków uderzeniowych jest podłoga pływająca konstrukcja, która odcina drogi przenoszenia drgań między posadzką a elementami konstrukcyjnymi. Suchy jastrych gipsowo-włóknowy o grubości 20-25 mm, ułożony na 30-40 mm wełny mineralnej o gęstości minimum 150 kg/m³, pozwala osiągnąć redukcję uderzeń na poziomie 20-28 dB w paśmie średnich częstotliwości. Elastyczna warstwa izolacyjna musi być szczelnie zamknięta przy ścianach każde przecięcie folii rozdzielającej pogarsza wynik o kilka decybeli w paśmie niskich częstotliwości.

Typowym błędem wykonawczym jest wylewanie jastrychu cementowego bezpośrednio na wełnę mineralną bez folii rozdzielającej zagiętej na ściany. Brak ciągłości izolacji sprawia, że warstwa wypełniająca przylega do muru przez szczelinę technologiczną, tworząc mostek akustyczny. Izolacja od dźwięków uderzeniowych spada wtedy do 5-8 dB zamiast projektowanych 18-22 dB różnica ta jest wyraźnie słyszalna przez mieszkańców.

Porównanie izolacyjności akustycznej wybranych typów stropów przedstawia tabela poniżej wartości podane są dla samej konstrukcji nośnej bez warstw wykończeniowych.

Przy wyborze systemu stropowego warto rozważyć kompromis między kosztem a osiąganymi parametrami akustycznymi. Stropy lekkie drewniane lub zespolone wymagają inwestycji w rozbudowany system izolacji akustycznej, który w ostatecznym rozliczeniu może kosztować więcej niż cięższy strop żelbetowy o lepszych parametrach własnych. Projektant powinien uwzględnić te koszty już na etapie koncepcji konstrukcji, a nie szukać oszczędności po zakończeniu prac wykończeniowych.
