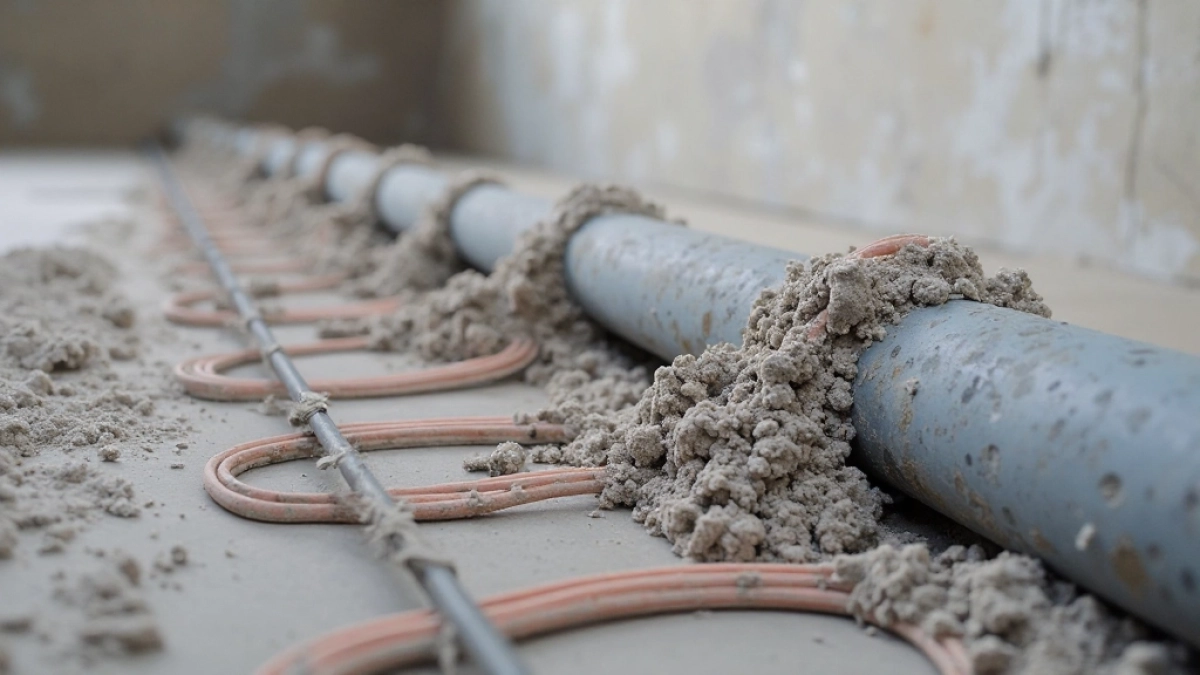

Ogrzewanie podłogowe na stropie betonowym – montaż

Planujesz zainstalować ogrzewanie podłogowe bezpośrednio w stropie betonowym i zastanawiasz się, jak to bezpiecznie zrealizować? Ten system pozwala zintegrować rury grzewcze z konstrukcją stropu lanego, oszczędzając miejsce i czas, ale wymaga precyzyjnego montażu, solidnej izolacji termicznej oraz wzmocnionego zbrojenia. Kluczowe wyzwania to zapewnienie izolacji spodniej, by uniknąć strat ciepła na dół, prawidłowe układanie rur na głębokości 5-7 cm oraz kontrola temperatury czynnika do 45°C. W kolejnych rozdziałach krok po kroku omówimy montaż, izolację, zbrojenie i koszty, byś mógł podjąć świadomą decyzję.

• Montaż w stropie lanym betonowym
• Izolacja termiczna stropu betonowego
• Izolacja spodnia stropu betonowego
• Układanie rur w stropie betonowym
• Zbrojenie stropu pod ogrzewanie
• Temperatura w systemie stropowym
• Koszty ogrzewania w stropie betonowym
• Pytania i odpowiedzi

Montaż w stropie lanym betonowym

W stropie lanym betonowym ogrzewanie podłogowe montuje się, zatapiając rury bezpośrednio w warstwie betonu o grubości co najmniej 10 cm. Ta metoda sprawdza się w nowych budynkach lub przy remoncie istniejących stropów, gdzie beton jest wylewany na miejscu. Najpierw przygotowujesz powierzchnię, usuwając nierówności i kurz, co zapobiega przesuwaniu się rur podczas wylewki. Potem układaj folię izolacyjną lub siatkę rozdzielającą, by beton nie przylegał bezpośrednio do podłoża. Cały proces skraca budowę o 2-4 tygodnie w porównaniu do tradycyjnych wylewek.

Aby montaż przebiegł gładko, skup się na wyrównaniu stropu. Na istniejącym stropie betonowym z nierównościami powyżej 5 mm zastosuj lekką samo poziomującą masę wyrównującą o grubości 3-5 mm. To kluczowe dla stabilnego ułożenia rur PEX-Al-PEX lub PERT. Przed betonowaniem przetestuj szczelność instalacji pod ciśnieniem 6 bar przez 24 godziny. Dzięki temu unikniesz kosztownych napraw po zalaniu. Proces ten integruje ogrzewanie z konstrukcją nośną.

Kroki montażu krok po kroku

• Sprawdź nośność stropu i skonsultuj z konstruktorem wg PN-EN 1992-1-1.
• Wyrównaj powierzchnię i ułóż izolację spodnią o grubości 30-50 mm.
• Zamocuj rury na rozstawie 15-25 cm za pomocą klipsów lub siatki.
• Przeprowadź test szczelności i aklimatyzuj rury do temperatury otoczenia.
• Zalej betonem klasy C20/25 z domieszką plastifikującą dla lepszej płynności.
• Po 28 dniach utwardzania podłącz system do źródła ciepła.

Podczas wylewki betonowej dbaj o wibrowanie mieszanki, by rury nie przesunęły się. Grubość warstwy nad rurami powinna wynosić 4-5 cm, co zapewnia równomierne rozprowadzanie ciepła. W stropach gęstożebrowych jak Teriva uzupełnij przestrzenie między belkami dodatkowym betonem. Ta technika minimalizuje mostki termiczne. Efektem jest trwały system o żywotności ponad 50 lat.

Zobacz także: Ogrzewanie podłogowe na stropie drewnianym – montaż i porady

Izolacja termiczna stropu betonowego

Izolacja termiczna stropu betonowego zapobiega ucieczce ciepła przez betonową płytę, co mogłoby obniżyć efektywność ogrzewania o 20-30%. Użyj płyt styropianowych EPS 100 o współczynniku λ=0,030 W/mK i grubości 50-100 mm, wklejanych bezpośrednio pod strop. W miejscach balkonów zastosuj wolnostojące płyty lub izolowane dylatacje, eliminując mostki liniowe. To podnosi sprawność systemu do 95%. Izolacja musi wytrzymać obciążenie statyczne stropu.

Na istniejącym stropie przygotuj nierówną powierzchnię, szpachlując ubytki i gruntując podłoże. Wybierz lekkie płyty PIR lub PUR o grubości 30 mm dla oszczędności masy. Klej poliuretanowy zapewnia przyczepność do betonu. Taka izolacja redukuje straty ciepła o 40% w porównaniu do nieizolowanego stropu. Montaż trwa 1-2 dni na 100 m².

Warstwy izolacji

• Podkład gruntujący na beton.
• Płyta EPS lub PIR o λ≤0,035 W/mK.
• Folia paroizolacyjna od spodu.
• Styropian akustyczny dla redukcji hałasu.

W stropach zewnętrznych dodaj otulinę rur o oporze cieplnym 0,15 m²K/W. Izolacja boczna przy ścianach o grubości 10 cm zapobiega stratom bocznym. Regularnie sprawdzaj szczelność połączeń. Te kroki gwarantują komfort termiczny na górnej kondygnacji bez przegrzewania dolnej.

Dla niskotemperaturowych pomp ciepła optymalna izolacja to 80 mm, osiągająca opór cieplny R=2,5 m²K/W. Unikaj materiałów higroskopijnych jak wełna mineralna. Testuj izolację termowizją po montażu. To pozwala wychwycić ewentualne luki.

Izolacja spodnia stropu betonowego

Izolacja spodnia stropu betonowego chroni przed efektem sufitowego ogrzewania pomieszczenia poniżej, ograniczając spływ ciepła do 10%. Zastosuj cienką warstwę styropianu EPS 30-50 mm o gęstości 30 kg/m³, mocowaną kołkami rozporowymi. Ta izolacja nie zwiększa znacząco masy stropu, zachowując nośność. Redukuje zużycie energii o 15%. Montaż spod sufitu wymaga rusztowania.

Na nierównym stropie wyrównaj najpierw folią budowlaną, potem przyklej płyty. Wybierz system sufitowy z płytami gipsowo-kartonowymi nad izolacją dla estetyki. Klej montażowy na bazie cementu zapewnia trwałość. Proces ten trwa 2 dni na pomieszczenie 50 m². Efekt to równomierne ciepło tylko w górze.

Metody mocowania

• Kołki trzpieniowe co 50 cm.
• Klej poliuretanowy na krawędziach.
• Siatka zbrojąca na styku płyt.
• Folia dyfuzyjna od spodu.
• Sufit podwieszany dla ukrycia.

W stropach Teriva izoluj między żebrami dodatkowymi matami. Grubość 40 mm wystarcza dla temperatur 40°C. Unikaj grubszych warstw, by nie obniżać sztywności akustycznej. Po montażu sprawdź mostki przy belkach nośnych taśmą izolacyjną.

Dla istniejących budynków lekkie pianki natryskowe o grubości 20 mm to alternatywa, aplikowana bez demontażu sufitu. Zapewniają λ=0,025 W/mK. Kosztują mniej, ale wymagają wentylacji podczas aplikacji.

Układanie rur w stropie betonowym

Układanie rur w stropie betonowym zaczyna się od wyboru średnicy 16-20 mm, z rozstawem 15-25 cm dla gęstszego ciepła. Użyj rur PEX-Al-PEX z tlenkową barierą, odpornych na korozję. Mocuj je klipsami teleskopowymi do siatki zbrojącej na głębokości 5-7 cm od góry. Spiralny lub meandryczny wzór zapewnia równomierność. Przed zalaniem aklimatyzuj rury 48 godzin.

Na istniejącym stropie z lekką wylewką przygotuj podłoże frezując rowki o głębokości 3 cm. To ułatwia osadzenie rur bez pływania. Rozstaw dostosuj do obciążeń: 15 cm w łazienkach, 20 cm w pokojach. Testuj ciśnieniowo po ułożeniu. Całość zajmuje 1 dzień na 100 m².

Wzory układania

• Meander: prosty, dla prostokątnych pomieszczeń.
• Spirala: równomierne, dla nieregularnych kształtów.
• Dwuwymiarowy: podwójna pętla dla dużych powierzchni.
• Zawijak: oszczędny w rurach.

Unikaj ostrych załamań rur, stosując łuki o promieniu min. 5 średnic. W miejscach obciążeń punktowych zwiększ rozstaw do 10 cm. Po ułożeniu zabezpiecz taśmą foliową przed betonem. To minimalizuje naprężenia termiczne.

Dla stropów gęstożebrowych układaj rury równolegle do żeber, unikając ich przecinania. Dodatkowe otuliny na złączach podnoszą efektywność.

Zbrojenie stropu pod ogrzewanie

Zbrojenie stropu pod ogrzewanie wymaga wzmocnienia o 20-30% ze względu na dodatkową masę rur i betonu. Użyj siatki stalowej ø6-8 mm o oczkach 15x15 cm, klasy B500. Obliczenia statyczne wg PN-EN 1992-1-1 uwzględniają rozciąganie termiczne. Umieść siatkę 3 cm nad rurami. To zapobiega pęknięciom.

Na istniejącym stropie oceń stan zbrojenia endoskopem, dodając górną siatkę w wylewce. Dla stropów o rozpiętości ponad 6 m zastosuj podwójne zbrojenie. Beton C25/30 z włóknami polipropylenowymi redukuje skurcz. Konsultacja z inżynierem jest obowiązkowa.

Elementy zbrojenia

• Siatka dolna pod rurami.
• Siatka górna nad rurami.
• Zasłony pionowe przy krawędziach.
• Włókna dla mikropęknięć.
• Kotwy przy wspornikach.

Grubość warstwy betonowej nad zbrojeniem min. 2 cm chroni przed korozją. W stropach Teriva zbrojenie żeber zwiększ o 10%. Po betonowaniu kontroluj wilgotność utwardzania.

Temperatura w systemie stropowym

Temperatura w systemie stropowym nie przekracza 40-45°C dla pomp ciepła, z temperaturą podłogi max 29°C wg PN-EN 1264. Niskie temperatury zapewniają równomierne ogrzewanie bez przegrzania. Regulator pogodowy dostosowuje parametry do izolacji. Różnica na wejściu/wyjściu 5-7°C optymalizuje przepływ.

Aklimatyzacja betonu przed startem trwa 3 dni przy 25°C. Wzrost temperatury max 1°C/dobę zapobiega naprężeniom. Dla istniejących stropów testuj reakcję termiczną kamerą.

Parametry pracy

• Czynnik: 35-45°C.
• Przepływ: 0,03-0,05 l/s m².
• Ciśnienie: 1,5-2,5 bar.
• Czas rozgrzewu: 24-48 h.

W łazienkach do 50°C, ale z izolacją akustyczną. Hybrydowe systemy z grzejnikami wspomagają rozruch zimą.

Koszty ogrzewania w stropie betonowym

Koszty ogrzewania w stropie betonowym wynoszą 80-120 zł/m², tańsze o 15-20% od tradycyjnego dzięki braku osobnej wylewki. Rury to 20-30 zł/m, izolacja 15-25 zł/m². Montaż skraca czas o 20%, oszczędzając 5-7 cm betonu i 20 kg/m² masy.

Roczne zużycie energii dla 100 m² to 50-70 kWh/m² przy pompie ciepła, koszt 2000-3000 zł. Porównaj z gazem: oszczędność 30%.

Wykres ilustruje rozkład kosztów. Dla 150 m² całkowity wydatek 12-18 tys. zł. Oszczędności eksploatacyjne zwracają inwestycję w 5-7 lat.

Pytania i odpowiedzi

• Czy ogrzewanie podłogowe można zatopić bezpośrednio w betonie stropu międzykondygnacyjnego?

  Tak, montaż ogrzewania podłogowego zatopionego w betonie stropu lanego lub gęstożebrowym (np. Teriva) jest technicznie wykonalny i popularny w domach jednorodzinnych. Wymaga jednak pełnych obliczeń statycznych wg PN-EN 1992-1-1 ze względu na zwiększoną masę stropu, testów szczelności rur przed zalaniem oraz niskotemperaturowego źródła ciepła (max 40-45°C).

• Jakie izolacje termiczne są kluczowe przy montażu na stropie betonowym?

  Od spodu stropu stosuje się cienką warstwę izolacji (np. styropian EPS 30-50 mm), aby uniknąć efektu sufitycznego ogrzewania pomieszczenia poniżej. Eliminuje się mostki cieplne poprzez wolnostojące balkony lub izolowane dylatacje, co zapobiega ucieczce ciepła na zewnątrz.

• Jak układać rury w systemie zatopionym w stropie betonowym?

  Rury PEX-Al-PEX lub PERT o średnicy 16-20 mm układa się spiralnie lub meandrycznie z rozstawem 15-25 cm, zatapiając na głębokości 5-7 cm w betonie. Przed zalaniem aklimatyzuje się rury do temperatury otoczenia, a po betonowaniu przeprowadza testy szczelności zgodnie z normami PN-EN 1264-1/2/4.

• Jakie są zalety i koszty takiego rozwiązania?

  Zalety to skrócenie czasu budowy o 2-4 tygodnie, oszczędność materiałów (brak dodatkowej wylewki, mniej 5-7 cm grubości i 20-30 kg/m² betonu) oraz niższe koszty: 80-120 zł/m² (tańsze o 15-20% od tradycyjnego systemu). Wymagana konsultacja z konstruktorem i instalatorem OZE.
