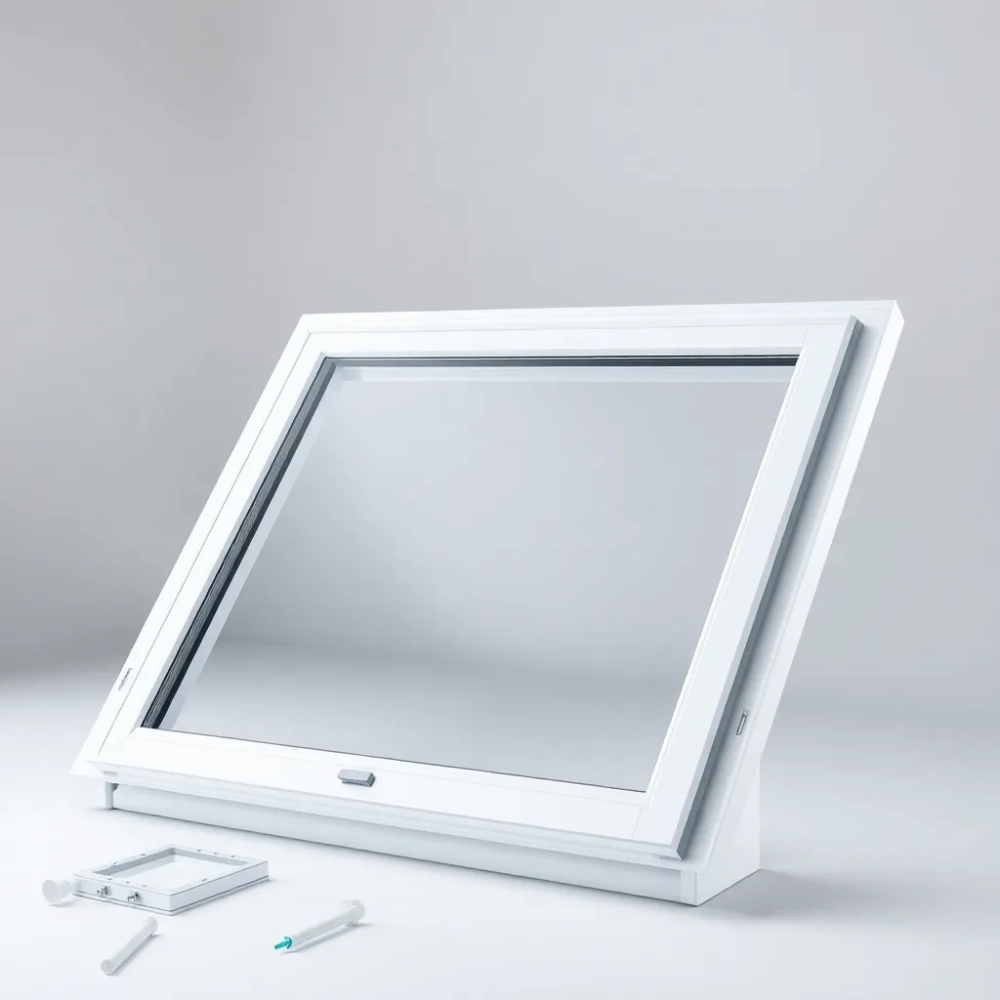

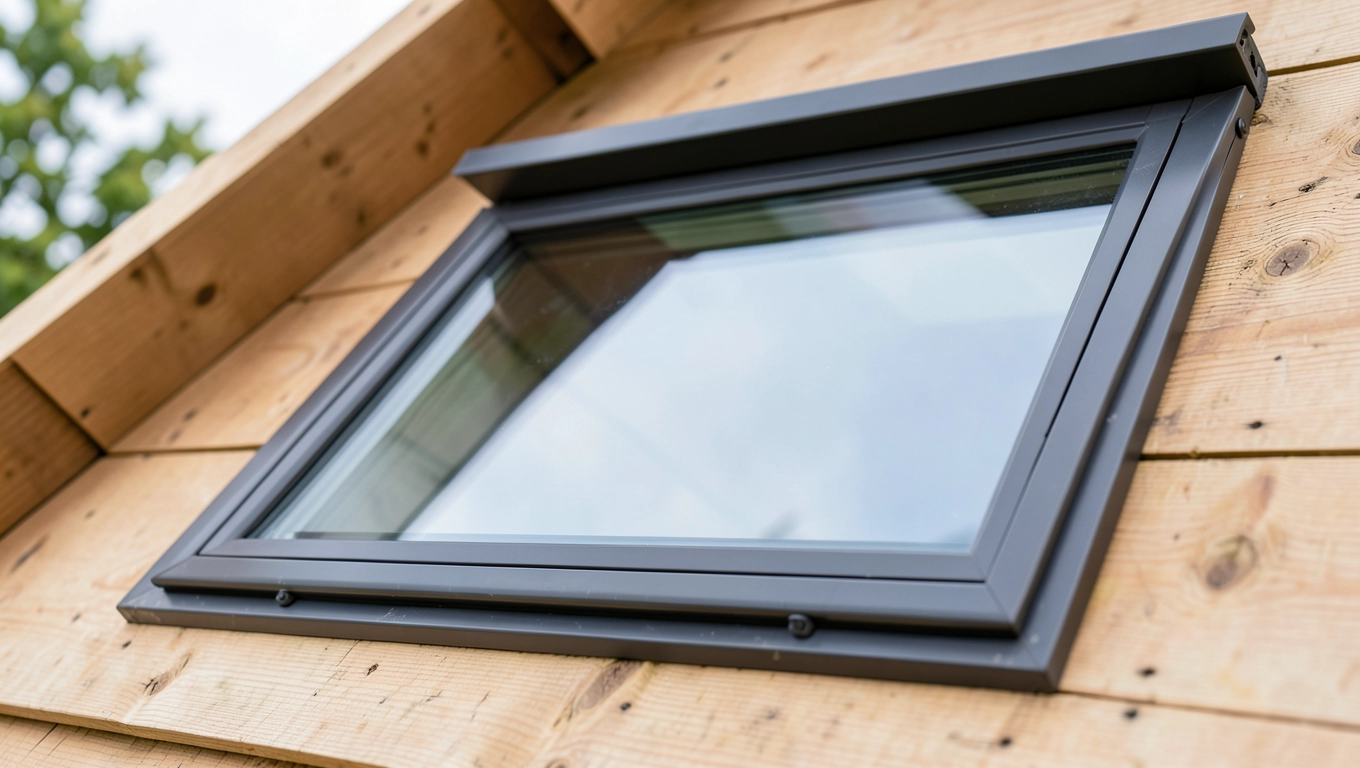

Magnetic Neo 78x118 z kołnierzem TFX: komplet na dach falisty
Parametry techniczne okna Magnetic Neo 78x118
Wymiar 78x118 cm to jeden z najpopularniejszych formatów okien dachowych na polskim rynku, optymalny dla typowych rozstawów krokwi w domach jednorodzinnych. Zewnętrzny wymiar ościeżnicy wynosi 78 cm szerokości i 118 cm wysokości, co daje powierzchnię przeszklenia około 0,65 m². Taka wielkość zapewnia dobrą doświetlenie poddasza przy zachowaniu proporcji energooszczędnych.
- Parametry techniczne okna Magnetic Neo 78x118
- Kołnierz TFX do pokryć falistych 16-50 mm
- Okno 3-szybowe 78x118 a koszty ogrzewania poddasza
- Montaż okna dachowego 78x118 na dachu z blachodachówki
- Dla kogo ten zestaw będzie optymalnym wyborem
- Najczęstsze pytania dotyczące tego modelu
- Checklista przed zakupem
Okno dachowe 3-szybowe 78x118 z kołnierzem oferuje współczynnik przenikania ciepła Ug na poziomie 0,8 W/m²K dla całego pakietu szybowego. Trzy tafle szkła, z czego zewnętrzna hartowana, tworzą dwie komory wypełione argonem, co znacząco redukuje straty ciepła w porównaniu z tradycyjnymi rozwiązaniami dwuszybowymi.
Izolacyjność akustyczna wynosi 33 dB, co przekłada się na realne wyciszenie wnętrza od hałasu zewnętrznego. Rama wykonana jest z drewna sosnowego klejonego warstwowo, certyfikowanego w systemie FSC, co gwarantuje legalność pochodzenia surowca. Powierzchnia drewna pokryta jest lakierem niskowykowym na bazie wody, bezpiecznym dla alergików.
Oblachowanie zewnętrzne wykonano z aluminium malowanego proszkowo w kolorze RAL 7043 (ciemnoszary), odpornego na korozję i promieniowanie UV. Mechanizm otwierania działa w systemie obrotowym z uchwytem na dolnej krawędzi skrzydła, umożliwiając obrót o 180° w celu wygodnego mycia szyby zewnętrznej. Funkcja mikrouchylenia pozwala na wentylację bez pełnego otwierania okna.
Okno przystosowane jest do montażu w dachach o kącie nachylenia od 15° do 90°, co obejmuje praktycznie wszystkie spotykane w Polsce konstrukcje. Klasa 4 przepuszczalności powietrza i odporności na wiatr potwierdzona badaniami wg normy PN-EN 12207. Gwarancja producenta obejmuje 10 lat na okno i 5 lat na okucia.
Kołnierz TFX do pokryć falistych 16-50 mm
Kołnierz TFX to element montażowy dedykowany pokryciom dachowym o profilu falistym o wysokości od 16 do 50 mm. W tej kategorii mieszczą się popularne blachodachówki, dachówki betonowe oraz ceramiczne o średnim profilu. Zakres tolerancji 16-50 mm pokrywa około 80% powszechnie stosowanych pokryć w budownictwie jednorodzinnym.
Konstrukcja kołnierza składa się z czterech elementów: górnego, dolnego i dwóch bocznych, wykonanych z blachy aluminiowej w tym samym kolorze co oblachowanie okna. Specjalne wyprofilowanie pozwala na szczelne połączenie z profilem pokrycia, eliminując ryzyko przedostawania się wody pod połać. Uszczelki EPDM zapewniają trwałość połączenia w szerokim zakresie temperatur od -40°C do +80°C.
Dlaczego akurat ten model kołnierza przy oknie dachowym 3-szybowym 78x118 stanowi tak istotny element całego systemu? Odpowiedź tkwi w fizyce budowli: każde przerwanie ciągłości pokrycia dachowego to potencjalne miejsce mostka termicznego i punkt wnikania wilgoci. Prawidłowo dobrany kołnierz rozkłada naprężenia mechaniczne na większą powierzchnię, chroniąc przed naporem śniegu i deszczu.
W przeciwieństwie do kołnierzy uniwersalnych TDS (do pokryć płaskich) czy TWZ (do pokryć wysokoprofilowanych powyżej 50 mm), wersja TFX ma specjalnie ukształtowane rynny boczne, które odprowadzają skropliny z wnętrza konstrukcji. Dolna część kołnierza posiada fartuch ołowiany, dopasowujący się do dowolnego kształtu fali pokrycia bez konieczności docinania na miarę.
Montaż kołnierza TFX przebiega etapowo: najpierw montuje się element dolny pod oknem, następnie boczne, na końcu górny. Każdy element łączy się z kolejnym na zakładkę, tworząc jednolitą powłokę ochronną. Czas montażu samego kołnierza przez doświadczoną ekipę to około 40 minut, co minimalizuje ryzyko zamoknięcia odsłoniętej warstwy wstępnego krycia.
Okno 3-szybowe 78x118 a koszty ogrzewania poddasza
Porównanie okien dwu- i trzyszybowych w kontekście rachunków za ogrzewanie ujawnia różnice, które kumulują się przez lata eksploatacji. Standardowe okno dwuszybowe ma współczynnik Ug na poziomie 1,1 W/m²K, podczas gdy pakiet trzyszybowy osiąga 0,8 W/m²K. Ta pozorna różnica 0,3 W/m²K przekłada się na konkretne kwoty w domowym budżecie.
Dla poddasza o powierzchni użytkowej 60 m² z czterema oknami dachowymi 78x118 różnica w stratach ciepła wynosi około 380 kWh rocznie. Przy obecnych cenach gazu ziemnego (około 0,35 zł/kWh) i sprawności kotła 92%, oszczędność sięga 145 zł rocznie. W perspektywie 15 lat użytkowania daje to kwotę ponad 2000 zł, często przewyższającą początkową różnicę w cenie zakupu.
| Cecha | Okno 2-szybowe | Okno 3-szybowe (ten model) |
|---|---|---|
| Współczynnik Ug | 1,1 W/m²K | 0,8 W/m²K |
| Izolacyjność akustyczna | ~30 dB | 33 dB |
| Roczne straty ciepła (4 okna) | ~1400 kWh | ~1020 kWh |
| Koszt ogrzewania poddasza/rok | wyższy o ~15% | wartość referencyjna |
| Zastosowanie | domy standardowe | energooszczędne i pasywne |
W budynkach pasywnych, gdzie zapotrzebowanie na ciepło nie przekracza 15 kWh/m²/rok, okna trzyszybowe to nie luksus, lecz wymóg techniczny. Okno dachowe 3-szybowe 78x118 z kołnierzem spełnia wymogi programu dopłat Czyste Powietrze dla strefy klimatycznej III i IV. Izolacyjność akustyczna 33 dB eliminuje problem uciążliwego stuku deszczu o blachodachówkę, który przy tańszych oknach potrafi budzić domowników podczas nocnych opadów.
Warto przy tym zaznaczyć, że oszczędność energii zależy nie tylko od samego pakietu szybowego, ale również od prawidłowego montażu ciepłego z ramą izolacyjną. Bez niej nawet najlepsze okno traci około 20% swoich właściwości termoizolacyjnych na styku z konstrukcją dachu. Rama izolacyjna (dostępna osobno) eliminuje ten mostek termiczny, stanowiąc logiczne uzupełnienie zestawu.
Montaż okna dachowego 78x118 na dachu z blachodachówki

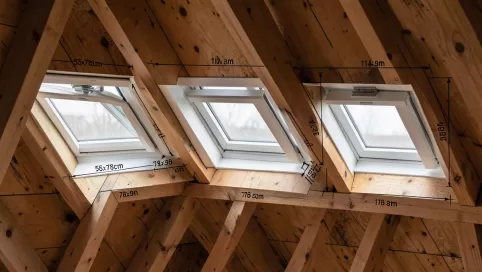

Procedura montażu okna w pokryciu z blachodachówki różni się od tej dla dachówki ceramicznej przede wszystkim w etapie przygotowania ościeży. Rozstaw krokwi powinien wynosić 80 cm (dla okna o szerokości 78 cm pozostaje 1 cm luzu montażowego po każdej stronie). Przy standardowym rozstawie 90 cm konieczne jest wymiana jednej krokwi lub zastosowanie wymianu poziomego.
Kąt nachylenia dachu w zakresie 15-90° pozwala na montaż zarówno na stromych połaciach mansardowych, jak i na płaskich dachach typu tarasowego. W tym drugim przypadku okno dachowe 3-szybowe 78x118 z kołnierzem pełni dodatkową funkcję: wietrzenia poddasza poprzez mikrouchylenie, bez konieczności stosowania klap dymowych. Producent zaleca jednak dla kątów poniżej 20° dodatkowe uszczelnienie kołnierza masą bitumiczną.
Pięć najczęstszych błędów przy montażu okna dachowego:
- Brak lub niewłaściwe ułożenie folii wstępnego krycia wokół okna, skutkujące wnikaniem wilgoci do warstwy izolacji termicznej.
- Montaż bez ramy izolacyjnej, generujący mostek termiczny odpowiedzialny za kondensację pary wodnej w okresie zimowym.
- Niewłaściwe ustawienie wysokości okna względem płaszczyzny pokrycia (zbyt nisko powoduje zastoiny wody, zbyt wysoko utrudnia spływanie śniegu).
- Brak obrócenia skrzydła o 180° podczas pierwszego uruchomienia w celu sprawdzenia poprawności działania mechanizmu.
- Pominięcie regulacji okuć po osadzeniu skrzydła, prowadzące do nierównomiernego docisku i utraty szczelności po kilku sezonach.
Mechanizm prawidłowego uszczelnienia opiera się na zasadzie warstwowej ochrony przed wilgocią: folia paroprzepuszczalna na zewnątrz, izolacja termiczna, folia paroizolacyjna od strony wnętrza. Kołnierz TFX integruje się z tym układem poprzez specjalną rynienkę odwadniającą, która wyłapuje ewentualne skropliny spływające po folii wstępnego krycia i odprowadza je na pokrycie dachowe poniżej okna.
Czyszczenie okna po zamontowaniu wymaga obrócenia skrzydła o 180° i zablokowania go w pozycji serwisowej za pomocą rygla w górnej części ościeżnicy. Takie rozwiązanie pozwala na bezpieczne mycie szyby zewnętrznej z wnętrza pomieszczenia, bez wychodzenia na dach. Hartowana szyba zewnętrzna wytrzymuje typowe środki myjące stosowane w gospodarstwach domowych, choć producent odradza preparaty ścierne.
Dla kogo ten zestaw będzie optymalnym wyborem
Inwestorzy budujący domy energooszczędne i pasywne stanowią pierwszą grupę docelową dla tego produktu. Współczynnik Ug 0,8 W/m²K spełnia wymogi klasy A+ w certyfikacji energetycznej, a izolacyjność akustyczna 33 dB odpowiada standardom akustycznym dla strefy podmiejskiej. Zestaw z kołnierzem TFX eliminuje konieczność samodzielnego dobierania elementów montażowych, co redukuje ryzyko błędów wykonawczych.
Właściciele poddaszy z pokryciem falistym o profilu 16-50 mm to druga kluczowa grupa. Blachodachówka modułowa o wysokości fali 30 mm, dachówka betonowa typu Creaton czy ceramiczna holenderka wszystkie mieszczą się w tym zakresie. Okno dachowe 3-szybowe 78x118 z kołnierzem TFX pasuje do tych pokryć bez żadnych przeróbek, co znacząco skraca czas montażu.
Osoby remontujące poddasze i wymieniające stare okna na nowe docenią kompatybilność wymiarową z popularnymi markami. Wymiar 78x118 cm to standard produkcyjny stosowany przez większość europejskich producentów, więc wymiana nie wymaga przeróbek ościeży. Wystarczy zmierzyć rozstaw krokwi i sprawdzić wysokość profilu pokrycia przed złożeniem zamówienia.
Najczęstsze pytania dotyczące tego modelu

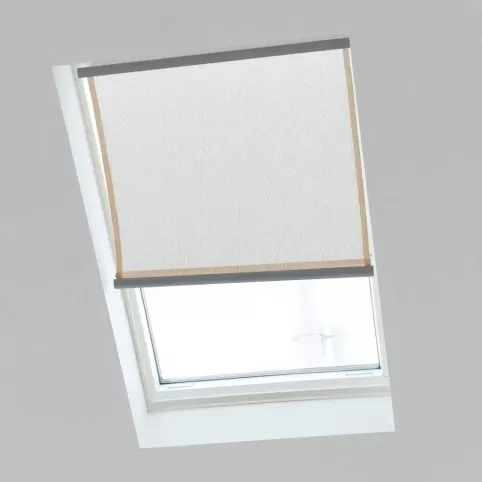

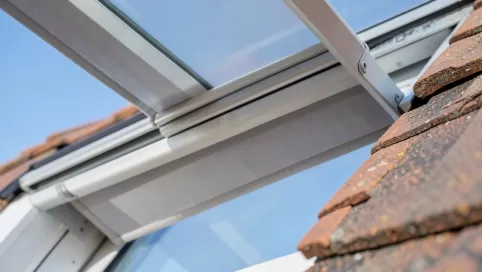

Czy do okna pasują standardowe rolety i markizy dostępne na rynku? Tak, wymiar 78x118 cm odpowiada oznaczeniu MK04 w systemie większości producentów akcesoriów, więc dostępne są zarówno rolety wewnętrzne zaciemniające, jak i markizy zewnętrzne chroniące przed nagrzewaniem. Markiza zewnętrzna potrafi zredukować temperaturę wnętrza latem nawet o 7°C, co czyni ją realnym uzupełnieniem inwestycji.
Jak wygląda kwestia serwisu i dostępności części zamiennych po zakupie? Producent utrzymuje magazyn części zamiennych przez minimum 15 lat od daty produkcji, co oznacza, że nawet po wygaśnięciu gwarancji możliwa jest wymiana uszczelek, okuć czy szyby. 10-letnia gwarancja obejmuje szczelność pakietu szybowego, mechanizm otwierania oraz powłokę lakierniczą drewna, z wyłączeniem uszkodzeń mechanicznych.
Czy montaż można wykonać samodzielnie, czy lepiej zlecić ekipie dekarskiej? Producent zaleca montaż przez przeszkoloną ekipę, głównie ze względu na konieczność prawidłowej integracji kołnierza z folią wstępnego krycia i zachowania ciągłości izolacji przeciwwilgociowej. Samodzielny montaż jest możliwy przy posiadaniu doświadczenia dekarskiego, ale błędy w tym zakresie mogą skutkować kosztownymi naprawami w przyszłości.
Checklista przed zakupem
- Zmierz rozstaw krokwi w miejscu planowanego montażu (powinien wynosić 79-82 cm dla okna 78x118).
- Sprawdź wysokość profilu pokrycia dachowego (mieści się w zakresie 16-50 mm?).
- Określ kąt nachylenia połaci dachowej (dopuszczalny zakres 15-90°).
- Zaplanuj akcesoria wewnętrzne: roletę zaciemniającą, moskitierę lub żaluzję.
- Dobierz ramę izolacyjną jako osobny produkt uzupełniający.
- Sprawdź dostępność kolorystyczną oblachowania (RAL 7043 w standardzie, inne kolory na zamówienie).
- Zweryfikuj warunki dostawy i politykę zwrotów u sprzedawcy.
Trzy dni robocze na dostawę, 30 dni na zwrot bez podawania przyczyny i darmowa wysyłka przy zamówieniach powyżej 2000 zł to standard, który minimalizuje ryzyko zakupu przez internet. Również raty 0% dostępne dla klientów indywidualnych pozwalają rozłożyć inwestycję na wygodne miesięczne płatności, bez naliczania odsetek w okresie promocyjnym. Przy podejmowaniu decyzji warto pamiętać, że okno dachowe to element użytkowany przez 20-30 lat, a różnica w cenie między modelem dwu- a trzyszybowym zwraca się zazwyczaj w ciągu pierwszych 7-8 lat eksploatacji w standardowym domu jednorodzinnym.
