Okno dachowe 114x140 – wymiary, pasujące modele i co warto wiedzieć

Szukasz okna dachowego 114x140 i kręcisz głową przy trzecim z rzędu opisie pełnym suchych parametrów, z których nic nie wynika? Właśnie dlatego powstał ten tekst: zebranie wszystkiego, co musisz wiedzieć o modelu obrotowym z trzyszybowym pakietem U4, w jednym miejscu, bez lania wody i bez ściemy marketingowej.

• Okno dachowe 114x140 z pakietem 3-szybowym parametry cieplne i akustyczne
• Kołnierz do okna dachowego 114x140 jaki wybrać do pokrycia dachu?
• Akcesoria i sterowanie do okna dachowego 114x140 rolety, markizy, nawiewniki
• Montaż, gwarancja i kwestie formalne

Okno dachowe 114x140 z pakietem 3-szybowym parametry cieplne i akustyczne

Wymiar 114x140 cm to nie przypadek. Takie okno dachowe 114x140 sprawdza się wszędzie tam, gdzie potrzebujesz solidnego strumienia światła: w sypialni, dużym pokoju dziecięcym albo na otwartym poddaszu pełniącym funkcję salonu. Przy standardowej wysokości montażu około 110 cm od podłogi daje naprawdę przyzwoity kąt widzenia zarówno dla osoby siedzącej, jak i stojącej.

Sercem tej konstrukcji jest pakiet szybowy U4 zbudowany w układzie 4HT-12-4-12-4T, gdzie HT oznacza szkło niskoemisyjne z powłoką przepuszczającą światło, ale zatrzymującą ciepło wewnątrz, a T to szyba hartowana od strony zewnętrznej. Współczynnik przenikania ciepła samego pakietu Ug wynosi 0,7 W/m²K, a całego okna Uw to 1,1 W/m²K w wariancie standardowym i 1,0 W/m²K po zastosowaniu kołnierza Thermo.

Różnica 0,1 W/m²K między wersją standardową a Thermo na pierwszy rzut oka wygląda kosmetycznie. Mechanicznie to jednak około 9% mniejsze straty ciepła przez ramę, bo Thermo eliminuje mostki liniowe w strefie montażu. Przy powierzchni oszklenia blisko 1,6 m² w oknie 114x140 przekłada się to na realne kilowatogodziny w skali roku.

Izolacyjność akustyczna Rw = 33 dB oznacza, że okno tłumi dźwięki mniej więcej do poziomu cichej rozmowy. Trzyszybowy pakiet z dwoma komorami argonowymi robi tu robotę: każda kolejna szyba odbija inną częstotliwość, a gaz między taflami spowalnia propagację fali. To nie studia nagraniowe, ale w sypialni przy ruchliwej ulicy różnica względem okna dwuszybowego bywa słyszalna gołym uchem.

Wybieraj wariant Thermo zawsze wtedy, gdy zależy Ci na najniższym Uw. Dokładasz grosze do inwestycji, a zyskujesz pewność braku mostków termicznych wokół ramy.

Wbudowany nawiewnik V40P w górnej części ościeżnicy daje do 49 m³/h świeżego powietrza. Dla pomieszczenia 15-18 m² to jednorazowa wymiana powietrza w ciągu niespełna 20 minut. Umiejscowienie go na górze, a nie w ramie skrzydła, daje też fizycznie więcej światła, bo nic nie zasłania szyby od wewnątrz.

Technologie, które robią różnicę

System topSafe wzmacnia okno w newralgicznych punktach: stalowy profil w dolnej części skrzydła utrudnia wyważenie, a specjalne zawiasy są trudniejsze do sforsowania niż standardowe. Dla inwestora oznacza to klasę odporności RC2-N w badaniach, co w praktyce odsiewa przypadkowych włamywaczy, choć pełnego alarmu nie zastąpi.

Technologia thermoPro to zestaw drobnych usprawnień: lepsza geometria rowków odprowadzania wody, ulepszone uszczelki, większe tolerancje montażowe. Brzmi jak szczegół, ale każdy dekarz potwierdzi, że detale decydują o tym, czy okno przeżyje intensywny descyb bez kapania.

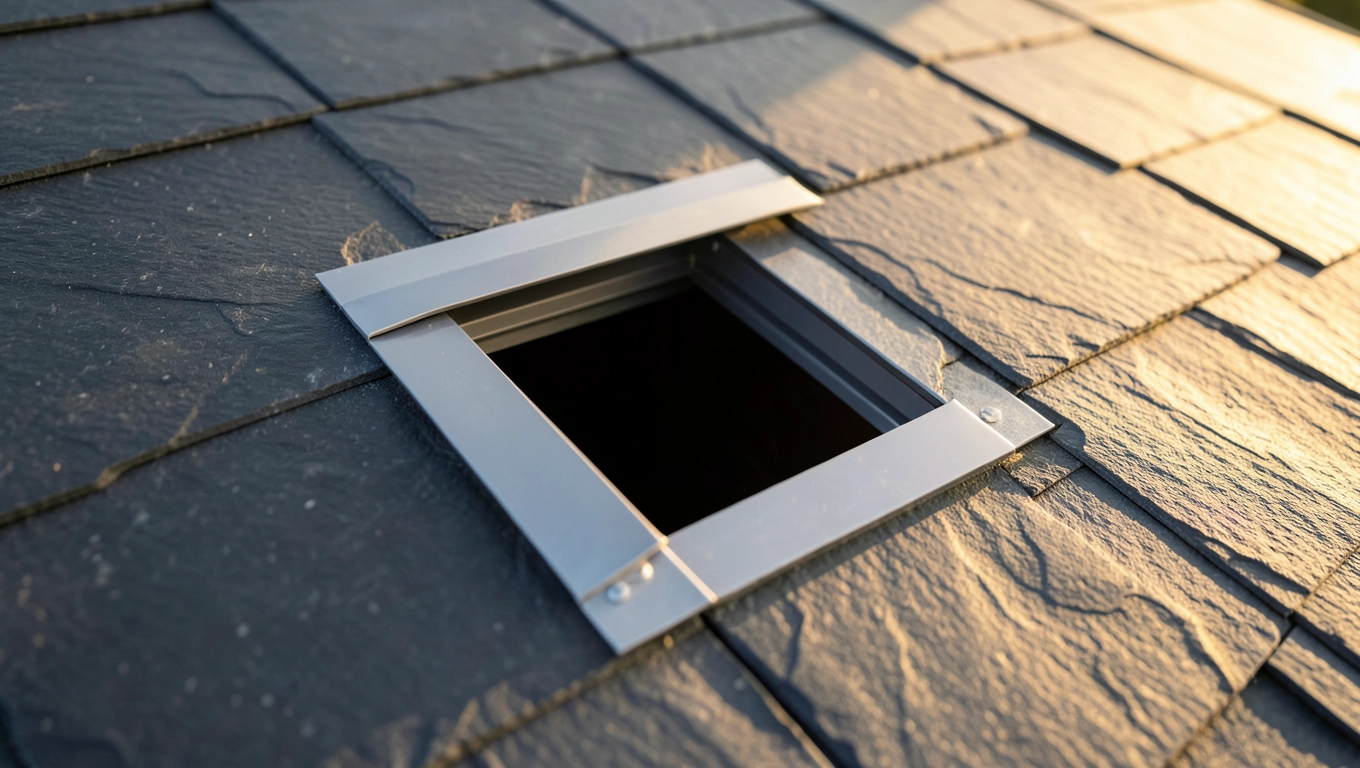

Kołnierz do okna dachowego 114x140 jaki wybrać do pokrycia dachu?

Kołnierz to nie dodatek, lecz warunek konieczny poprawnego montażu. Bez niego nie osadzisz okna zgodnie z instrukcją producenta, a gwarancja przestaje obowiązywać. Co więcej, kołnierz odpowiada za szczelność przeciwwodną, dlatego jego dobór zależy od pokrycia dachu, a nie od widzimisię inwestora.

Przy pokryciach profilowanych do 90 mm, czyli dachówka ceramiczna, cementowa, blachodachówka czy blacha trapezowa, stosujesz kołnierz EHV-AT. Ma on elastyczną falbankę, która dopasowuje się do kształtu dachówki, a boczne profile odprowadzają wodę na powierzchnię pokrycia, zanim zdąży wniknąć pod folię.

Pod dachówkę płaską (karpiówkę, mnich-mniszka) przeznaczony jest EZV-FT. Jego konstrukcja uwzględnia mniejsze prześwity między elementami pokrycia, bo tam woda spływa inaczej, wolniej, często podciągając kapilarnie pod nierówności.

Blacha panelowa na rąbek wymaga EBV-PT. Ten kołnierz nie ma tradycyjnego fartucha bocznego, bo nie ma czego podwijać pod panel. Zamiast tego stosuje się specjalne taśmy uszczelniające kompatybilne z ruchem termicznym blachy, która na dachu pracuje inaczej niż dachówka.

Pokrycia płaskie do 10 mm, czyli papa czy gont bitumiczny, obsługuje ESV-T. Montaż przebiega najczęściej z wywinięciem kołnierza pod warstwę hydroizolacji, dlatego ten wariant ma spłaszczone profile czołowe.

Przy pokryciach łuskowych 24-32 mm stosuje się ELV-T. Najczęściej dotyczy to karpiówki układanej w łuskę, gdzie grubość pokrycia wymusza inny kształt fartucha bocznego.

Próba montażu okna bez dedykowanego kołnierza kończy się najczęściej przeciekiem przy pierwszej intensywnej ulewie. Nawet najlepsza folia wstępnego krycia nie zastąpi kołnierza, bo ten odprowadza wodę po pokryciu, a nie pod folią.

Jeśli rezygnujesz z kołnierza systemowego, musisz dokupić zestaw izolacyjny EKB i samodzielnie wykonać obróbkę. Wymaga to wprawy, bo trzeba precyzyjnie połączyć membranę dachową z ramą. Dla większości inwestorów indywidualnych kupno kołnierza Thermo jest tańszym i pewniejszym rozwiązaniem.

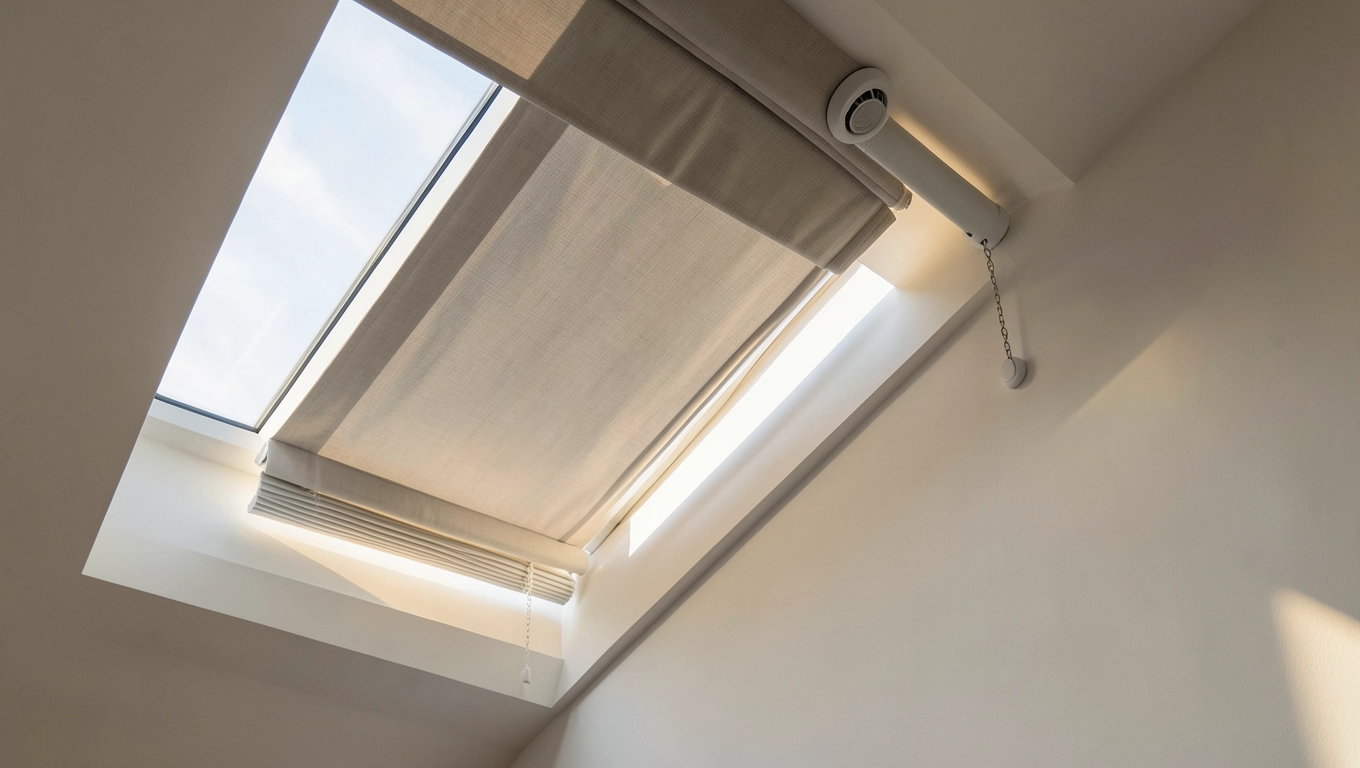

Akcesoria i sterowanie do okna dachowego 114x140 rolety, markizy, nawiewniki

Samo okno to dopiero połowa inwestycji. Akcesoria decydują o tym, jak poddasze będzie się zachowywać latem, zimą i w trakcie deszczu. Warto je dobierać świadomie, bo zestaw „byle jaki" potrafi zepsuć nawet najlepsze okno.

Od wewnątrz najczęściej sięga się po rolety zaciemniające lub żaluzje AJP. Żaluzje AJP działają inaczej niż rolety: lamele odbijają światło zanim wpadnie do pomieszczenia, więc latem redukują nagrzewanie nawet o 60% bez całkowitego zaciemnienia. To ważne w sypialni, gdzie chcesz przyciemnić, ale nie w bunkier.

Markizy zewnętrzne chronią przed słońcem zanim jego energia dotrze do szyby. Mechanizm jest prosty: tkanina rozpięta na ramie odbija promieniowanie, a nagrzane powietrze ucieka szczeliną między szybą a markizą. Efektywność sięga 80% redukcji ciepła słonecznego, znacznie więcej niż zasłona wewnętrzna.

Sterowanie elektryczne (Z-Wave, WiFi, Solar) sprawdza się szczególnie przy oknach wysoko zamontowanych. Drążek manualny działa do wysokości około 250 cm, powyżej lepiej postawić na silnik. Wersja solarna nie wymaga prowadzenia kabli, bo panel zasilający montujesz na oblachowaniu.

• Zestaw izolacyjny XDP Plus (wełna owcza) do szybkiego docieplenia ramy od zewnątrz
• Zestaw XDP Thermo (pianka PE λ=0,04 W/mK) zapewnia szczelniejsze połączenie okna z membraną
• Zestaw XDK łączy funkcje XDP oraz XDS, czyli paroizolację od wewnątrz
• Moskitiera AMS chroni przed owadami przy otwartym oknie w ciepłe wieczory

Zastosowanie okna w różnych pomieszczeniach

W sypialni okno 114x140 daje tyle światła, że można zrezygnować z dodatkowej lampy sufitowej w ciągu dnia. W pokoju dziecięcym warto dodać zasuwkę blokującą obrót oraz moskitierę, bo maluchy często wietrzą pokój przed snem.

Łazienka na poddaszu z oknem 114x140 to świetne rozwiązanie, pod warunkiem że wentylacja działa prawidłowo. Nawiewnik V40P przy sprawnym wywiewie zapewnia wymianę powietrza bez otwierania okna, co zimą zapobiega nadmiernej utracie ciepła. Jednocześnie okno daje poczucie prywatności dzięki możliwości zastosowania matowej szyby lub rolety zaciemniającej.

W domowym biurze na poddaszu takie okno dostarcza naturalnego światła, które redukuje zmęczenie oczu. Markiza zewnętrzna ochroni monitor przed refleksami, a żaluzja wewnętrzna pozwoli precyzyjnie regulować kontrast. Przy pracy zdalnej ta kombinacja okazuje się bezcenna.

Przy doborze rolet i akcesoriów zwracaj uwagę na wersję okna. Modele U4 różnią się od następcy U41 wymiarami wewnętrznymi, przez co nie wszystkie akcesoria są zamienne.

Porównanie U4 z następcą U41

Model U4 jest wygaszany w ofercie producenta. Jego następca U41 oferuje Uw na poziomie 0,97 W/m²K w wariancie z kołnierzem Thermo, czyli nieco lepiej niż klasyczne U4. Mechanicznie oba okna są do siebie zbliżone, różnią się przede wszystkim detalami uszczelek i konstrukcją ramy. Jeśli zależy Ci na najnowszej generacji, sprawdź dostępność U41 w wymiarze 114x140, bo nie każdy dystrybutor utrzymuje pełen stan magazynowy.

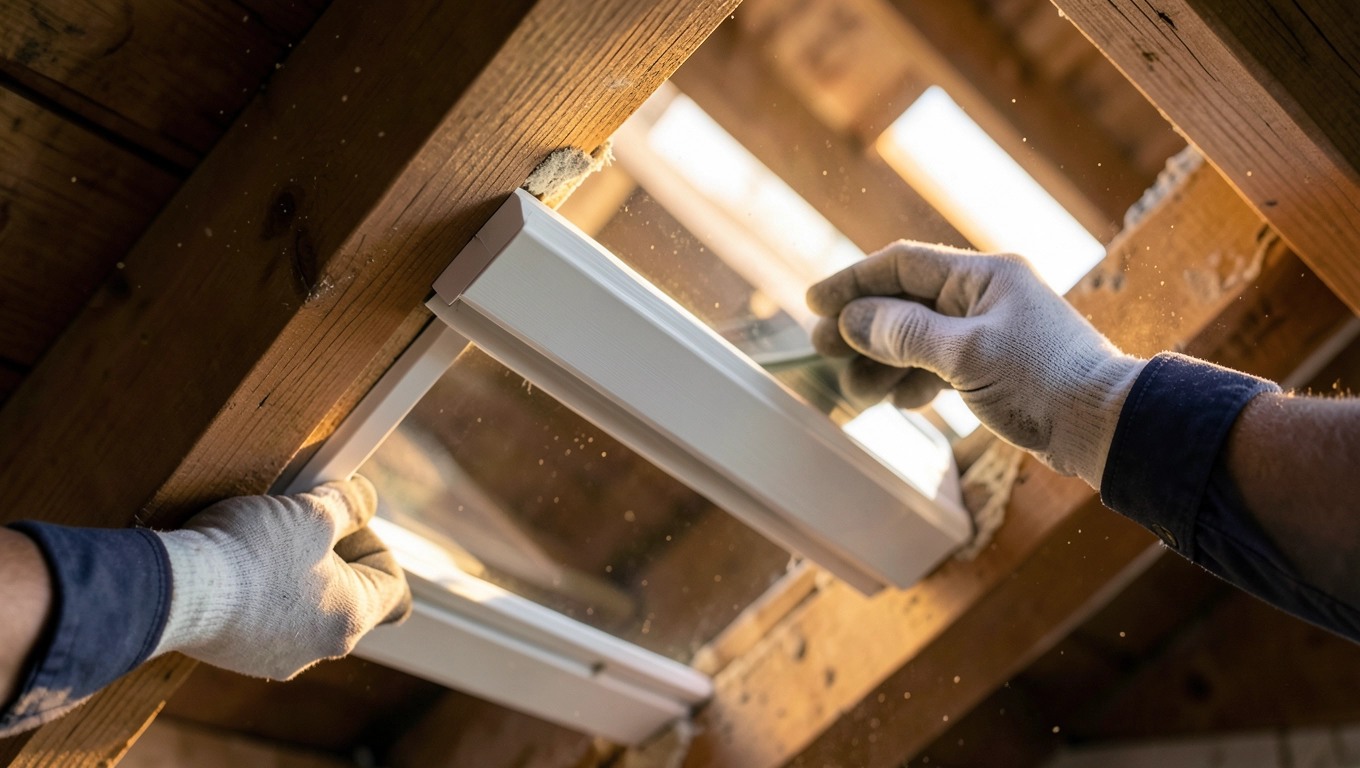

Montaż, gwarancja i kwestie formalne

Montaż okna 114x140 wymaga dwóch osób ze względu na masę skrzydła. Sama rama waży około 35 kg, skrzydło drugie tyle. Przy rozstawie krokwi 114 cm okno wchodzi standardowo, ale przy rozstawie 110 cm albo 120 cm dekarz musi zamontować wymiany z kantówki.

Kąt montażu 15-90° oznacza, że okno możesz zamontować zarówno na prawie płaskim dachu z minimalnym spadkiem, jak i na stromym mansardzie. Im mniejszy kąt, tym ważniejsza szczelność kołnierza i poprawne odprowadzenie wody.

Gwarancja producenta obejmuje 10 lat na okno i 2 lata na akcesoria elektroniczne, zgodnie z kartą gwarancyjną dołączaną do produktu. W praktyce reklamacje są rzadkie i dotyczą zwykle uszkodzeń transportowych albo błędów montażowych, nie samego produktu.

Zgodnie z Warunkami Technicznymi 2021 (Rozporządzenie Ministra Infrastruktury z 2002 r. z późniejszymi zmianami), współczynnik Uw okien dachowych nie powinien przekraczać 1,1 W/m²K w budynkach nowych. Model FTP-V U4 spełnia ten wymóg bez kołnierza Thermo, a z Thermo nawet go przewyższa pod względem energooszczędności.

Norma PN-EN 14351-1 reguluje wymagania dla okien, w tym izolacyjność akustyczną, przepuszczalność powietrza i wodoszczelność. Deklaracja właściwości użytkowych (DWU) producenta potwierdza zgodność z tą normą. Plik DWU oraz instrukcja montażu są dostępne do pobrania ze strony producenta.

Kiedy nie warto wybierać okna 114x140

Przy bardzo niskim kącie nachylenia dachu (poniżej 15°) okno obrotowe może powodować problemy z odprowadzaniem wody. W takich sytuacjach lepiej sprawdzają się okna specjalne do płaskich dachów. Kolejne ograniczenie to rozstaw krokwi: standardowe okna mają moduły dopasowane do typowych odstępów 80, 90, 100 lub 110 cm. Przy nietypowym rozstawie kalkulacja wymian kosztuje więcej niż samo okno.

W pomieszczeniach o wysokości poniżej 200 cm okno 114x140 może zdominować przestrzeń. W takich wnętrzach lepiej wybrać mniejszy model albo zastosować okno uchylno-wysuwane, które daje lepszy dostęp do widoku bez konieczności wstawania.

Checklista przedzakupowa

• Zmierz rozstaw krokwi w świetle i sprawdź, czy okno 114x140 wchodzi z zapasem 20-40 mm na piankę
• Określ kąt nachylenia dachu i pokrycie, dobierz odpowiedni kołnierz Thermo
• Zdecyduj, czy potrzebujesz wariantu Thermo dla lepszego Uw
• Sprawdź dostępność akcesoriów wewnętrznych i zewnętrznych w tym wymiarze
• Zaplanuj sterowanie: manualne, elektryczne czy solarne
• Zamów zestaw izolacyjny XDP lub XDK razem z oknem, by uniknąć osobnej logistyki
• Potwierdź termin dostawy i warunki odbioru, bo okno o tych wymiarach wymaga transportu dedykowanego

Skonsultuj dobór kołnierza z dekarzem przed złożeniem zamówienia. Zmiana pokrycia w trakcie budowy oznacza konieczność zwrotu kołnierza i nowego zakupu, co generuje dodatkowy czas i koszty.

Okno dachowe 114x140 z pakietem U4 to sprawdzona konstrukcja dla inwestorów, którzy potrzebują dużego doświetlenia poddasza i akceptują specyfikę pakietu trzyszybowego. Przy doborze kołnierza Thermo i zestawu izolacyjnego XDK uzyskujesz Uw na poziomie 1,0 W/m²K oraz pełną szczelność przeciwwodną, co przekłada się na komfort użytkowania przez lata.

Skontaktuj się ze specjalistą, by potwierdzić dostępność okna w wymiarze 114x140 w kolorze RAL 7022 oraz kompatybilność z Twoim pokryciem dachowym. Dobór kołnierza i akcesoriów w jednym zamówieniu przyspiesza montaż i zmniejsza ryzyko opóźnień.

Źródła danych i norm

Parametry techniczne okna: karta produktowa producenta oraz instrukcja montażu dla modelu FTP-V U4 (źródło: fakro.pl). Wymagania prawne: Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (z późniejszymi zmianami, WT 2021). Norma wyrobu: PN-EN 14351-1 „Okna i drzwi. Norma wyrobu, właściwości eksploatacyjne. Część 1: Okna i drzwi zewnętrzne". Deklaracja właściwości użytkowych (DWU) producenta potwierdza zgodność z normą EN 14351-1 oraz oznaczenie CE.
