Okno dachowe do rekuperacji: jak wybrać, by nie tracić ciepła?

Dobór okna dachowego do rekuperacji to nie kwestia estetyki, lecz fizyki budowli: każda nieszczelność w obrębie połaci obniża sprawność odzysku ciepła nawet o 15-20%, a źle dobrany nawiewnik potrafi zniweczyć bilans energetyczny całej instalacji. Właśnie dlatego okno dachowe do rekuperacji musi spełniać zupełnie inne wymagania niż standardowe okno połaciowe. Poniżej konkretne parametry, mechanizmy i kryteria, które decydują o tym, czy system wentylacji mechanicznej z odzyskiem ciepła będzie pracował zgodnie z założeniami projektowymi, czy po roku użytkowania zacznie generować straty.

• Szczelność i nawiewnik kluczowe cechy okna do rekuperacji
• Parametry techniczne pakiet szybowy, rama, kołnierz
• Montaż okna dachowego w systemie z rekuperacją
• Najczęstsze błędy przy wyborze okna do rekuperacji
• Porównanie producentów Fakro, Roto, Velux
• Cennik i przedziały cenowe w 2024 roku
• Checklista kupującego 10 pytań przed zakupem
• Integracja z systemem rekuperacji w praktyce
• Kiedy wybrać okno połaciowe, a kiedy wyłazowe
• Akcesoria i wykończenie

Szczelność i nawiewnik kluczowe cechy okna do rekuperacji

Rekuperator wymienia powietrze wywiewane na świeże nawiewane, ale tylko wtedy, gdy w obudowie budynku nie ma niekontrolowanych przecieków. Nieszczelne okno dachowe działa jak fałszywy nawiewnik: zimne powietrze dostaje się przez mikroszczeliny bez udziału wymiennika, więc centrala musi dogrzewać więcej metrów sześciennych na godzinę.

Klasa szczelności określana jest w PN-EN 12207. Dla rekuperacji optymalne są klasy 3 lub 4, czyli odpowiednio ≤1,5 m³/h·m przy 100 Pa oraz ≤0,5 m³/h·m przy 100 Pa. W praktyce dekarskiej oznacza to potrójne uszczelki na obwodzie skrzydła, piankowe EPDM na ramie i kołnierz paroprzepuszczalny wokół ościeżnicy.

Nawiewnik w oknie dachowym pełni podwójną rolę. Gdy rekuperator pracuje z pełną wydajnością, okno może mieć nawiewnik całkowicie zamknięty lub szczelny. Gdy centrala jest wyłączona, nawiewnik higrosterowany przejmuje minimalną wentylację: 8-15 m³/h przy różnicy ciśnień 10 Pa. Najlepiej sprawdzają się nawiewniki akustyczne tłumiące 35-42 dB, bo dach jest bardziej narażony na hałas z ulicy niż ściany parteru.

Przy oknach z PVC warto zwrócić uwagę na współczynnik Uw okna (przenikanie ciepła całego zestawu). Norma WT 2021 wymaga Uw ≤ 1,1 W/(m²·K) w dachu, a przy rekuperacji celuje się w 0,9-1,0 W/(m²·K). Dwukomorowy pakiet szybowy z argonem (Ug = 0,5 W/(m²·K)) i ciepła ramka dystansowa daje tu realne oszczędności rzędu 80-120 kWh rocznie na jedno okno w typowym poddaszu 70 m².

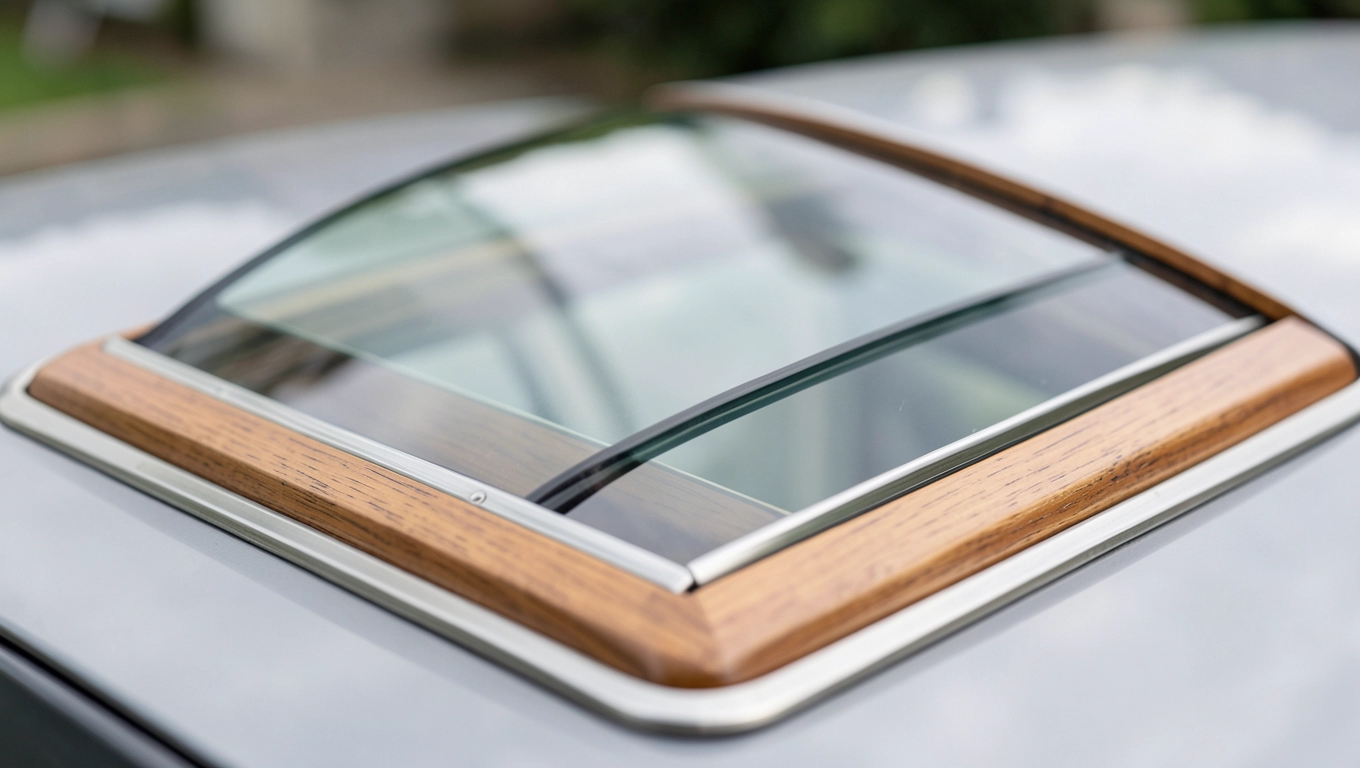

Parametry techniczne pakiet szybowy, rama, kołnierz

Pakiet szybowy w oknie dachowym do rekuperacji powinien łączyć niskie Ug z wysokim współczynnikiem przepuszczalności energii słonecznej g ≥ 0,5. Zimą zyski solarne wspomagają dogrzewanie nawiewanego powietrza, a latem roleta zewnętrzna ogranicza przegrzewanie. Warto szukać zestawów z szybą hartowaną od zewnątrz i laminowaną od wewnątrz (klasa P2A), bo bezpieczeństwo użytkownika na poddaszu to osobny temat.

Rama drewniana klejona warstwowo ma Uf ≈ 1,0-1,3 W/(m²·K), PVC wielokomorowe 1,1-1,4 W/(m²·K). Drewno lepiej radzi sobie z wilgocią w sypialni, PVC sprawdza się w łazienkach i kuchniach, gdzie para wodna potrafi osiągać 60-80% wilgotności względnej. Przy rekuperacji różnica jest subtelna: oba materiały pracują poprawnie, jeśli szczelność jest na poziomie klasy 4.

Kołnierz to element pomijany w marketingu, a kluczowy dla szczelności. Kołnierz paroprzepuszczalny (falisty aluminium z włókniną) odprowadza wilgoć z warstwy izolacji na zewnątrz. Kołnierz paroszczelny od wewnątrz łączy okno z folią paroizolacyjną poddasza. Brak tego ostatniego powoduje, że wilgotne powietrze wnika w wełnę mineralną, kondensuje w warstwie chłodnej i po dwóch sezonach grzewczych izolacja traci 20-30% swojej wartości R.

Sterowanie i integracja z rekuperacją

Okno dachowe zasilane elektrycznie (24 V lub 230 V) może współpracować z automatyką rekuperatora poprzez styk bezpotencjałowy lub protokół Modbus. Gdy czujnik CO₂ w salonie przekroczy 1000 ppm, centrala zwiększa wydajność, a okno może uchylić się 5-10 cm w trybie mikroventylacji. Mechanizm jest prosty: siłownik łańcuchowy wysuwa się na 80-150 mm, tworząc szczelinę o powierzchni 0,02-0,04 m², co przy rekuperacji nie zaburza bilansu, a jedynie wspomaga.

Sterowanie solarne (panel fotowoltaiczny 1-2 W na ramie) uniezależnia okno od instalacji elektrycznej, ale w budynku z rekuperacją rzadko ma sens: skoro i tak prowadzisz przewody do centrali, poprowadź dodatkowy kabel 2×0,75 mm² do okna. Koszt 15-25 zł za metr, a zyskujesz niezawodność niezależną od zachmurzenia.

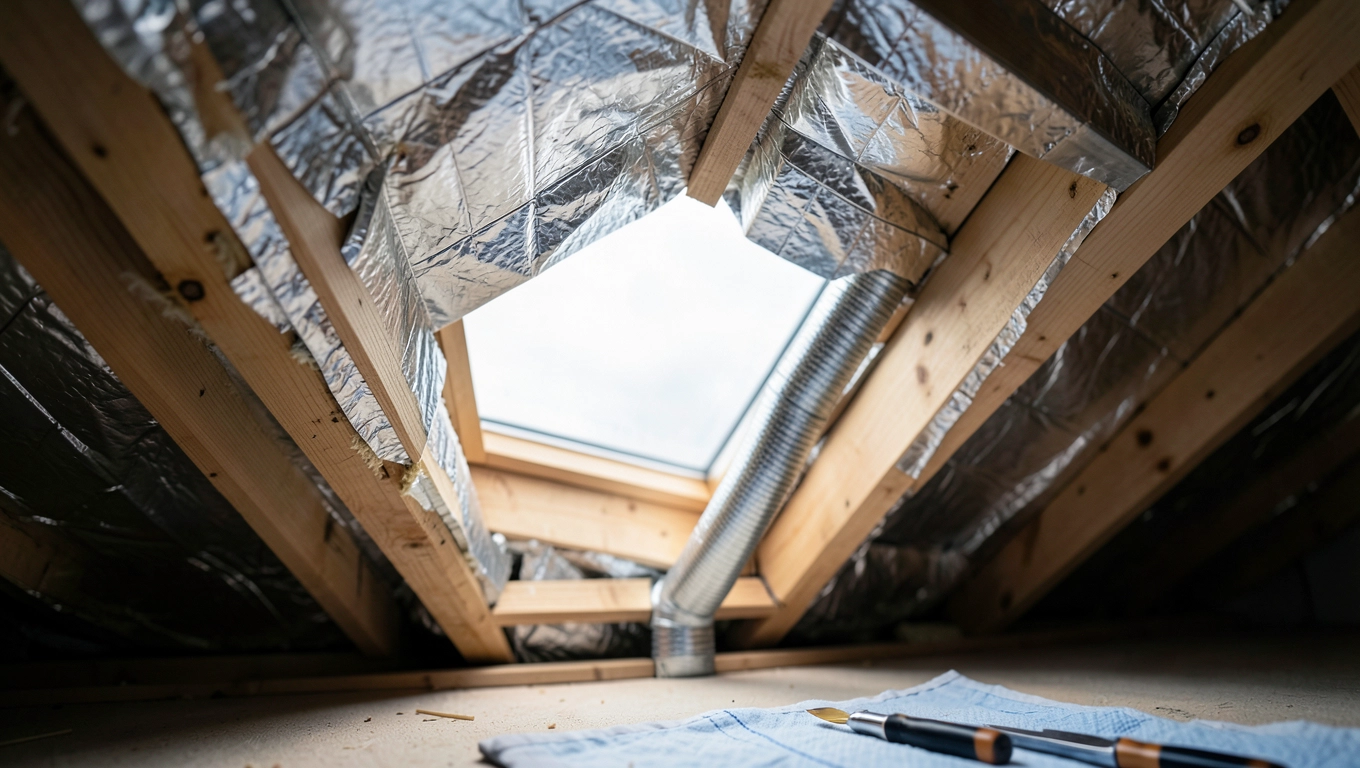

Montaż okna dachowego w systemie z rekuperacją

Montaż w budynku z rekuperacją różni się od standardowego jednym detalem: połączeniem okna z instalacją wentylacyjną. Jeśli rekuperator pracuje w trybie wywiewno-nawiewnym z rozprowadzeniem kanałów w warstwie sufitu podwieszanego, okno dachowe nie wymaga żadnych dodatkowych przyłączy. Wentylacja odbywa się bowiem kanałami, a nie infiltracją.

Sytuacja komplikuje się przy rekuperacji z czerpniami i wyrzutniami ściennymi oraz oknem dachowym pełniącym rolę nawiewnika. W takiej konfiguracji okno musi mieć nawiewnik o regulowanej przepustowości 10-40 m³/h, a kratka wentylacyjna w ścianie musi kompensować ciśnienie. Bilans jest prosty: wywiew 100 m³/h (kuchnia + łazienka) = nawiew 100 m³/h (salon + sypialnie przez okna lub kanały).

Kolejność montażu: ościeżnica wypoziomowana w otworze, kliny dystansowe w narożnikach, kołnierz paroprzepuszczalny na zewnątrz, pianka montażowa niskorozprężna w szczelinie (max 1,5 cm), folia paroizolacyjna od wewnątrz połączona taśmą butylową z ramą. Kołnież wsuwany od dołu ku górze, a rynna odwadniająca powinna mieć spadek 2-3° w kierunku zewnętrznym.

Czas montażu jednego okna z kołnierzem to 2-3 godziny dla ekipy dwuosobowej. W domu z rekuperacją dochodzi godzina na integrację elektryczną: przewód 2×0,75 mm² w peszelu, podłączenie do sterownika lub rozdzielni automatyki. Po montażu ciśnieniowa próba szczelności (blower door) przy 50 Pa powinna wykazać n50 ≤ 1,5 1/h w budynku pasywnym, ≤ 3,0 1/h w energooszczędnym.

Checklista montażowa (6 punktów kontrolnych)

• Ościeżnica wypoziomowana, odchyłka ±2 mm na metrze
• Kołnierz paroprzepuszczalny ułożony z zakładkami 100 mm
• Folia paroizolacyjna połączona z ramą taśmą butylową
• Szczelina montażowa 1-1,5 cm wypełniona pianką niskorozprężną
• Kable sterowania poprowadzone w peszelu, bez ostrych zagięć
• Test szczelności blower door po zamontowaniu wszystkich okien

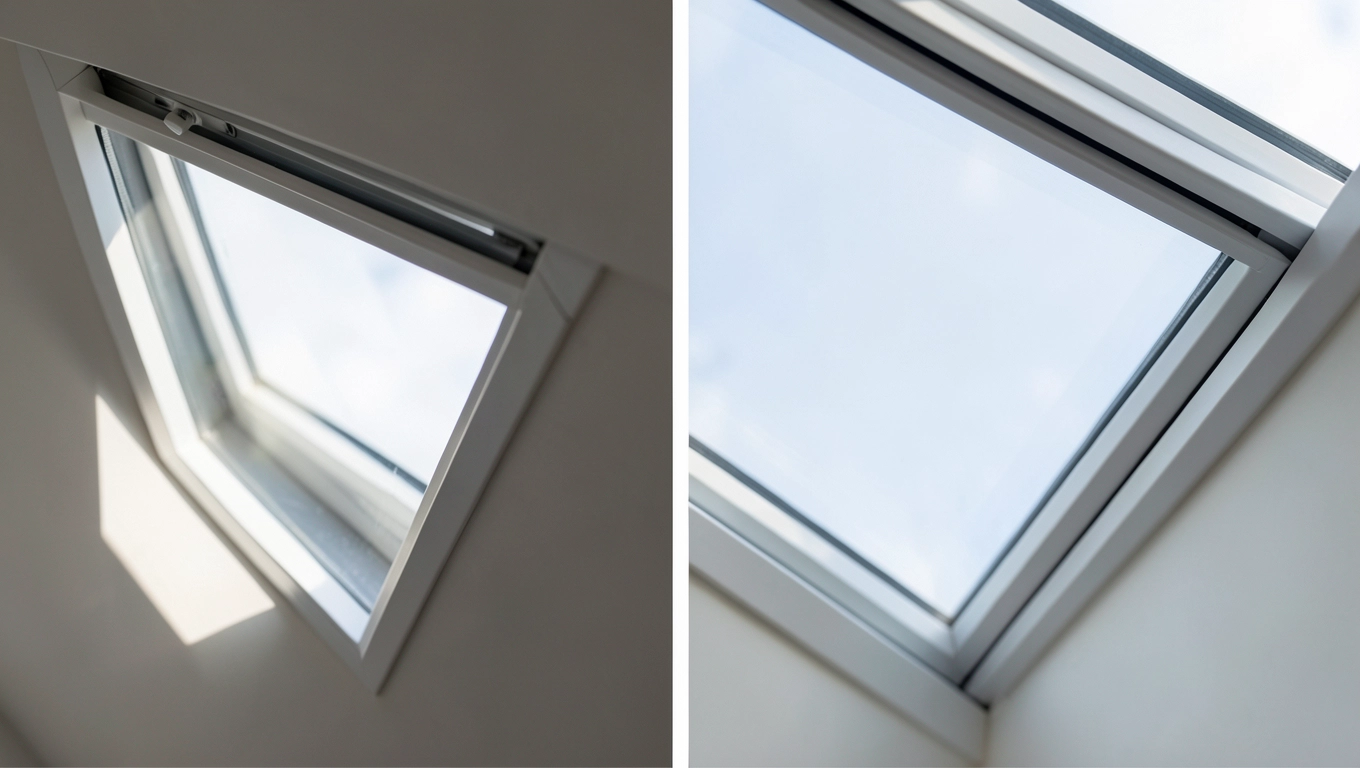

Najczęstsze błędy przy wyborze okna do rekuperacji

Pierwszy błąd to zakup okna wyłazowego zamiast połaciowego. Okno wyłazowe ma klasę szczelności zwykle 2-3, ramę cieńszą o 20-30 mm i nawiewnik stały o niekontrolowanej przepustowości. Sprawdza się na strychu nieużytkowym, ale w sypialni z rekuperacją generuje straty ciepła rzędu 100-150 W przy wietrze 5 m/s.

Drugi błąd to ignorowanie współczynnika g przy doborze szyby. Inwestorzy wybierają pakiet z Ug = 0,5, ale g = 0,3, czyli szybę o niskim zysku słonecznym. W domu z rekuperacją pozbawiamy się darmowego dogrzewania zimą, które mogłoby pokryć 10-15% zapotrzebowania na ciepło. Optymalna proporcja to Ug = 0,6, g = 0,5-0,6.

Trzeci błąd to brak koordynacji między dekarzem a instalatorem rekuperacji. Okno montowane przed ułożeniem kanałów wentylacyjnych może blokować trasę przewodu, a wtedy instalator prowadzi go łukiem, zwiększając opory o 20-30%. Harmonogram prac powinien zakładać trasowanie kanałów przed montażem okien, albo odwrotnie, okna przed kanałami, jeśli trasa biegnie w warstwie sufitu podwieszanego.

Czwarty błąd to wybór okna bez nawiewnika w budynku bez kanałów nawiewnych. Rekuperator wywiewny (bez nawiewu mechanicznego) wymaga dopływu świeżego powietrza przez okna lub ścienne nawiewniki. Brak nawiewnika w oknie dachowym zmusza do otwierania okna, co w zimie ochładza strefę przypodłogową o 2-3°C.

Kiedy NIE stosować okna dachowego do rekuperacji

W pomieszczeniach z basenem lub sauną, gdzie wilgotność względna przekracza 70% przez dłuższy czas, okna drewniane nie sprawdzają się nawet przy rekuperacji. W takich wnętrzach stosuje się okna PVC z rdzeniem stalowym i podwójnym kołnierzem EPDM.

W dachach płaskich (spadek < 15°) lepszym rozwiązaniem są świetliki kopułowe lub okna do dachów płaskich z kołnierzem PVC, bo tradycyjne okno połaciowe wymaga spadku 15-90°. Rekuperacja w takim budynku wymaga osobnego projektu nawiewu, bo okna w dachu płaskim mają ograniczoną funkcję nawiewną.

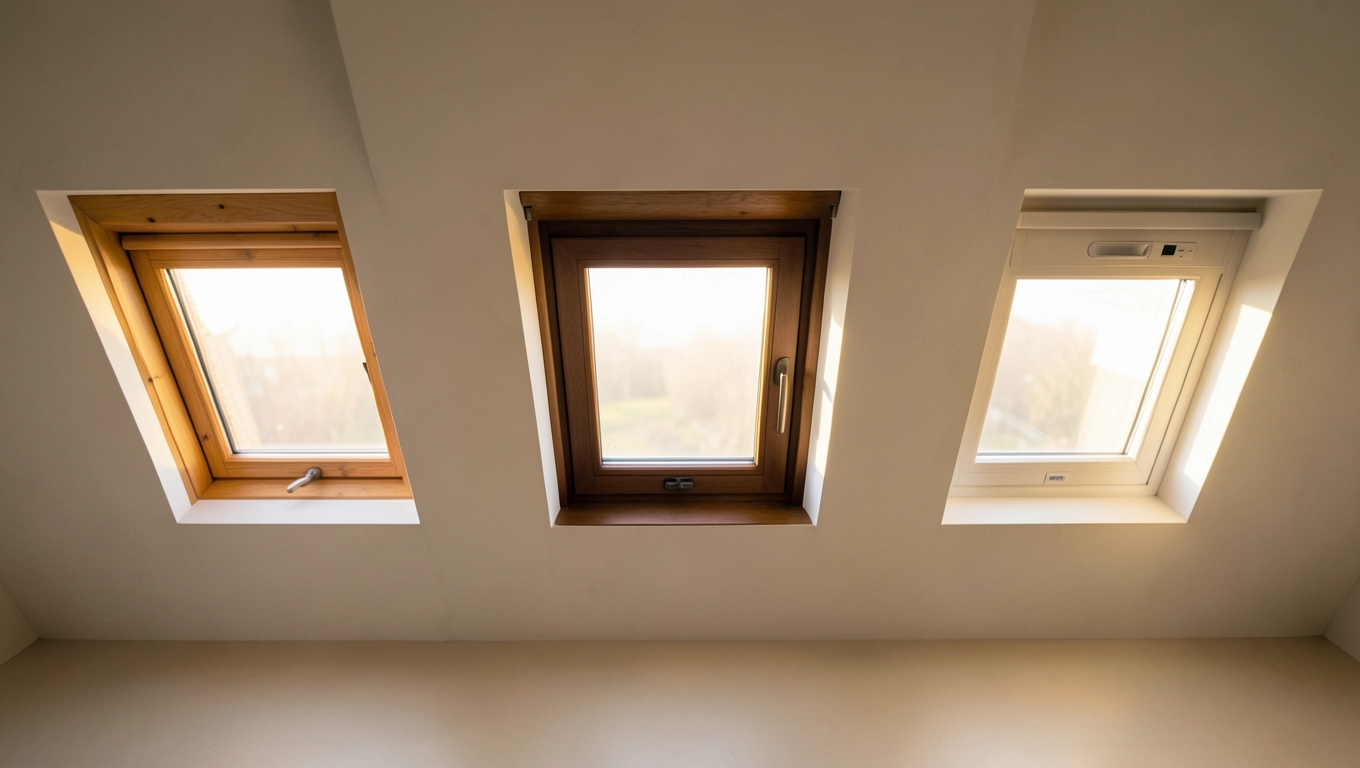

Porównanie producentów Fakro, Roto, Velux

Fakro, Roto i Velux to trzej główni gracze na polskim rynku okien dachowych, ale różnią się filozofią produktu. Wszystkie trzy marki oferują modele kompatybilne z rekuperacją, lecz w różnych klasach cenowych i z różnym poziomem integracji automatyki.

Fakro ma najszerszy wybór kołnierzy i akcesoriów oraz przystępną cenę przy zachowaniu parametrów klasy premium. Roto oferuje najdłuższą gwarancję i solidną mechanikę okuć, ale wyższą cenę za porównywalne parametry. Velux ma najniższe Uw w segmencie drewnianym i najbardziej rozbudowaną automatykę (protokół io-homecontrol), a także najszerszą sieć serwisową, co ma znaczenie przy rekuperacji, gdy okno jest elementem systemu wymagającego precyzyjnej regulacji.

Cennik i przedziały cenowe w 2024 roku

Ceny okien dachowych zależą od rozmiaru, pakietu szybowego i sterowania. Oto orientacyjne widełki netto dla modeli kompatybilnych z rekuperacją:

Do ceny okna dochodzi kołnierz (180-450 PLN), nawiewnik (90-220 PLN), roleta zewnętrzna (450-1100 PLN) oraz montaż autoryzowanej ekipy (250-500 PLN za okno). Pełny koszt jednego stanowiska z osprzętem waha się więc od 2400 do 6000 PLN netto.

Checklista kupującego 10 pytań przed zakupem

• Czy okno ma klasę szczelności 3 lub 4 wg PN-EN 12207?
• Czy Uw ≤ 1,1 W/(m²·K), a Ug ≤ 0,7?
• Czy producent oferuje kołnierz paroprzepuszczalny i paroszczelny w komplecie?
• Czy nawiewnik ma regulację higrosterowaną?
• Czy sterowanie jest kompatybilne z automatyką rekuperatora (Modbus/0-10 V)?
• Czy rama jest klejona warstwowo (drewno) lub wielokomorowa (PVC)?
• Czy okno ma certyfikat ITB lub raport z badań akredytowanego laboratorium?
• Czy gwarancja obejmuje min. 10 lat na okno i 2 lata na osprzęt?
• Czy w regionie jest autoryzowany serwis producenta?
• Czy producent dostarcza kołnierz dopasowany do pokrycia dachu (dachówka/blacha/łupek)?

Integracja z systemem rekuperacji w praktyce

W domu 150 m² z rekuperatorem o wydajności 350 m³/h typowy bilans wentylacji zakłada 4-6 okien dachowych w pokojach dziennych i sypialniach oraz kratki nawiewne w ścianach salonu. Okna dachowe pełnią wtedy rolę rezerwową na wypadek awarii centrali: nawiewnik higrosterowany dostarcza 20-30 m³/h na okno, a rekuperator pozostaje wyłączony lub pracuje na minimalnym biegu.

Przy sterowaniu Modbus okna mogą reagować na sygnał z czujnika jakości powietrza. Gdy stężenie CO₂ przekroczy 1200 ppm w sypialni dziecka, rekuperator zwiększa bieg, a okno uchyla się 5 cm. Mechanizm jest następujący: siłownik łańcuchowy o sile 200-400 N wysuwa skrzydło, tworząc szczelinę 0,03 m², co przy różnicy ciśnień 5 Pa daje przepływ 18 m³/h. Rekuperator kompensuje tę stratę bez wpływu na sprawność odzysku ciepła (która zależy od różnicy temperatur, nie od szczelności budynku).

Kiedy wybrać okno połaciowe, a kiedy wyłazowe

Okno połaciowe to standard w pomieszczeniach mieszkalnych na poddaszu. Dostarcza 40% więcej światła niż okno pionowe o tej samej powierzchni szyby, bo promienie padają pod kątem 45-60° do szyby, a nie prostopadle. Sprawdza się w sypialniach, pokojach dziecięcych, salonach z aneksem.

Okno wyłazowe (klapa dachowa) służy do wyjścia na dach w celu konserwacji komina, anteny lub paneli fotowoltaicznych. Ma mniejsze przeszklenie (50-60% powierzchni), niższą klasę szczelności i prostsze okucia. Stosuje się je w korytarzach, pralniach, garderobach, a nie w pokojach mieszkalnych.

Akcesoria i wykończenie

Roleta zewnętrzna (markiza) ogranicza nagrzewanie latem o 70-80%, zimą zwiększa izolacyjność o 0,2-0,3 W/(m²·K). Przy rekuperacji warto ją zamontować, bo latem rekuperator z bypassem (obejściem wymiennika) chłodzi powietrze nocą, a roleta chroni przed przegrzewaniem dziennym.

Roleta wewnętrzna dekoracyjna (zaciemniająca, plisowana, rzymska) reguluje tylko ilość światła wpadającego do wnętrza, nie wpływa na bilans cieplny. Przy rekuperacji pełni funkcję estetyczną.

Kołnierz paroizolacyjny (folia z taśmą butylową) to element obowiązkowy, nie opcjonalny. Jego brak powoduje kondensację w ościeżnicy i utratę gwarancji. Koszt 80-150 PLN, montaż 30 minut.

Przy rekuperacji z odzyskiem wilgoci (entalpowy wymiennik) okno dachowe nie wymaga dodatkowej ochrony przed kondensacją, bo wilgotność w pomieszczeniu utrzymuje się na poziomie 40-50% przez cały rok. Przy wymienniku krzyżowym (entalpicznym) w sezonie grzewczym wilgotność spada do 25-35%, co może powodować dyskomfort, ale nie wpływa na trwałość okna.

Zanim złożysz zamówienie, poproś doradcę o sprawdzenie trzech rzeczy: czy dane okno ma aktualny certyfikat szczelności, czy kołnierz pasuje do pokrycia dachu w Twoim domu i czy automatyka okna współpracuje z Twoim rekuperatorem. Bezpłatna wycena z dojazdem na budowę pozwala uniknąć kosztownych pomyłek przy zakupie 4-6 okien jednocześnie.

Źródła danych i norm: PN-EN 12207 (szczelność okien), PN-EN 673 (Ug szyb), PN-EN ISO 10077 (Uw okien), Warunki Techniczne 2021 (Dz.U. 2022 poz. 1225), katalogi techniczne producentów okien dachowych dostępne na ich stronach internetowych, materiały Instytutu Techniki Budowlanej (itb.pl), wytyczne producentów rekuperatorów dotyczące bilansu nawiewno-wywiewnego.
