Okno dachowe klapowe – komfort i wentylacja na poddaszu

Modele FAKRO klapowo-obrotowe drewniane porównanie i wymiary

Gama okien klapowo-obrotowych w drewnie obejmuje trzy serie, które różnią się przede wszystkim pakietem szybowym, grubością profili i zakresem zastosowania. FPP to model bazowy, FPU wyróżnia się szerszą ramą i lepszymi parametrami cieplnymi, a FPT łączy konstrukcję klapowo-obrotową z funkcją uchylną w jednym skrzydle. Każde z nich sprawdza się w nieco innych warunkach, a wybór zależy od tego, czy priorytetem jest cena, izolacyjność, czy też sposób otwierania dopasowany do codziennych nawyków domowników.

• Modele FAKRO klapowo-obrotowe drewniane porównanie i wymiary
• Współczynnik Uw i pakiety szybowe ciepło w Twoim poddaszu
• Montaż okna klapowego krok po kroku i dobór kołnierza
• Dobór okna klapowego do łazienki, kuchni i niskiej ściany kolankowej

Szerokość określa się symbolem liczbowym w nazwie, na przykład 78 cm, 94 cm lub 114 cm, a wysokość mieści się zwykle w przedziale od 118 cm do 160 cm. Typowe oznaczenia rozmiarów producenta to 01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11, 12, 13. Konkretny kod wymiaru zawsze warto odczytać z tabliczki znamionowej, bo identyczna szerokość w różnych seriach może oznaczać inną powierzchnię przeszkloną.

Różnica w cenie wynika głównie z grubości pakietu szybowego oraz z liczby uszczelek. Cieńsza szyba w modelu FPP przepuszcza więcej ciepła, bo warstwa powietrza między taflami ma mniejszą objętość i szybciej się wychładza. Grubszy pakiet dwukomorowy w FPU tworzy dwie zamknięte przestrzenie, w których ruch ciepła przez konwekcję zostaje wyraźnie stłumiony, a rama o większej głębokości eliminuje mostki termiczne wzdłuż obwodu.

Drewno sosnowe klejone warstwowo, którym wykończone są wszystkie trzy serie, przechodzi impregnację próżniowo-ciśnieniową. Żywica wnika wówczas w głąb struktury, wypełniając pory i wzmacniając naturalną odporność na grzyby. Dzięki temu rama nie wymaga częstego odnawiania, choć przy wilgotności powyżej 60% w pomieszczeniu warto odświeżać lakier co kilka lat.

Skrzydło w systemie klapowo-obrotowym otwiera się na dwa sposoby. Pierwszy to klasyczny obrót wokół osi umieszczonej w połowie wysokości ramy, sięgający zwykle 180°, co pozwala swobodnie wymyć szybę z obu stron. Drugi to uchylenie górnej części na zewnątrz do kąta 0-35°, działające na zasadzie dolnego zawiasu ukrytego w ościeżnicy. Dzięki temu okno dachowe klapowe daje dostęp do światła bez konieczności wstawiania mebli pod skrzydłem, a jednocześnie zapewnia wygodne wietrzenie bez ryzyka wpadania deszczu.

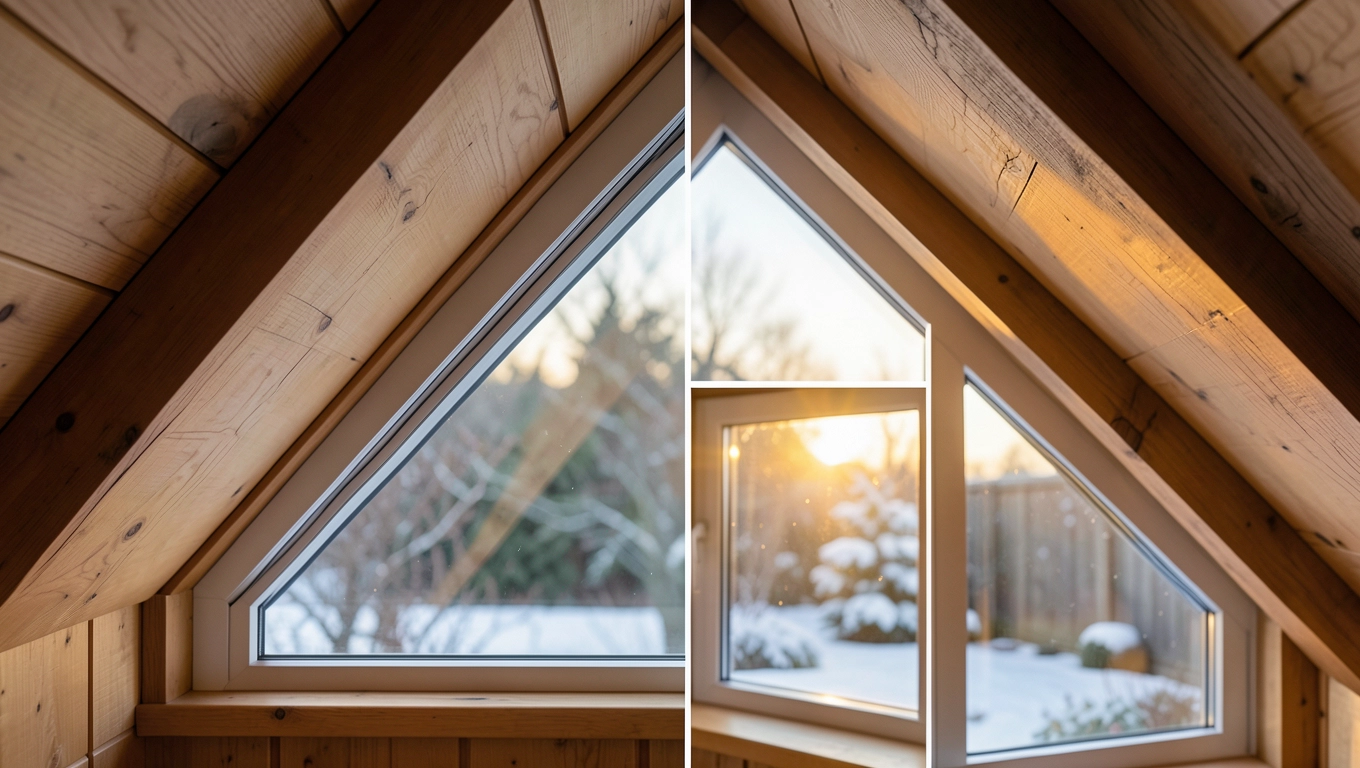

Współczynnik Uw i pakiety szybowe ciepło w Twoim poddaszu

Współczynnik przenikania ciepła Uw określa, ile energii przenika przez całe okno w przeliczeniu na metr kwadratowy przy różnicy temperatur równej jednemu kelwinowi. Im niższa wartość, tym mniejsze straty ciepła. Dla okien klapowo-obrotowych FAKRO parametr mieści się w przedziale 0,77-1,3 W/m²K, a konkretna liczba zależy od serii oraz dobranego pakietu szybowego.

Okna FPP oferują zwykle Uw 1,3 W/m²K, co oznacza, że przy różnicy 20°C między wnętrzem a poddaszem każdy metr kwadratowy przeszklenia traci około 26 W ciepła. Modele FPU z pakietem dwukomorowym obniżają tę wartość do 1,0 W/m²K, a topowe FPT-V U5 sięgają nawet 0,77 W/m²K. Taki wynik plasuje okno w klasie energetycznej A+ dla całego zestawu, co w praktyce przekłada się na realnie niższe rachunki za ogrzewanie poddasza.

Mechanizm działania pakietu szybowego opiera się na ograniczeniu trzech zjawisk fizycznych: konwekcji, przewodzenia i promieniowania. Przestrzeń między taflami wypełnia najczęściej argon, którego przewodność cieplna jest o 34% niższa niż powietrza. W pakietach energooszczędnych dochodzi dodatkowo powłoka niskoemisyjna, odbijająca promieniowanie podczerwone z powrotem do wnętrza. Dzięki temu okno zimą zachowuje ciepło w pokoju, a latem odbija część energii słonecznej.

Wentylacja w oknach klapowo-obrotowych realizowana jest przez nawiewnik V40P, zintegrowany z górną częścią ościeżnicy. Jego zadanie polega na stałym, kontrolowanym dopływie świeżego powietrza nawet przy zamkniętym skrzydle, co zapobiega kondensacji pary wodnej na szybie. W łazienkach i kuchniach, gdzie wilgotność chwilowo rośnie, nawiewnik okazuje się nieoceniony, bo pozwala uniknąć zaparowanych luster i zawilgoconych ścian.

Kąt nachylenia dachu, w którym można zamontować okno dachowe klapowe, wynosi standardowo od 15° do 90°. Przy spadach mniejszych niż 15° grawitacja nie odprowadza skutecznie wody opadowej z kołnierza, co grozi przedostawaniem się wilgoci pod pokrycie. Z kolei przy dachach prawie pionowych okno zachowuje pełną funkcjonalność, bo oś obrotu pozostaje na swoim miejscu, a uchwyt ergonomicznie w zasięgu ręki.

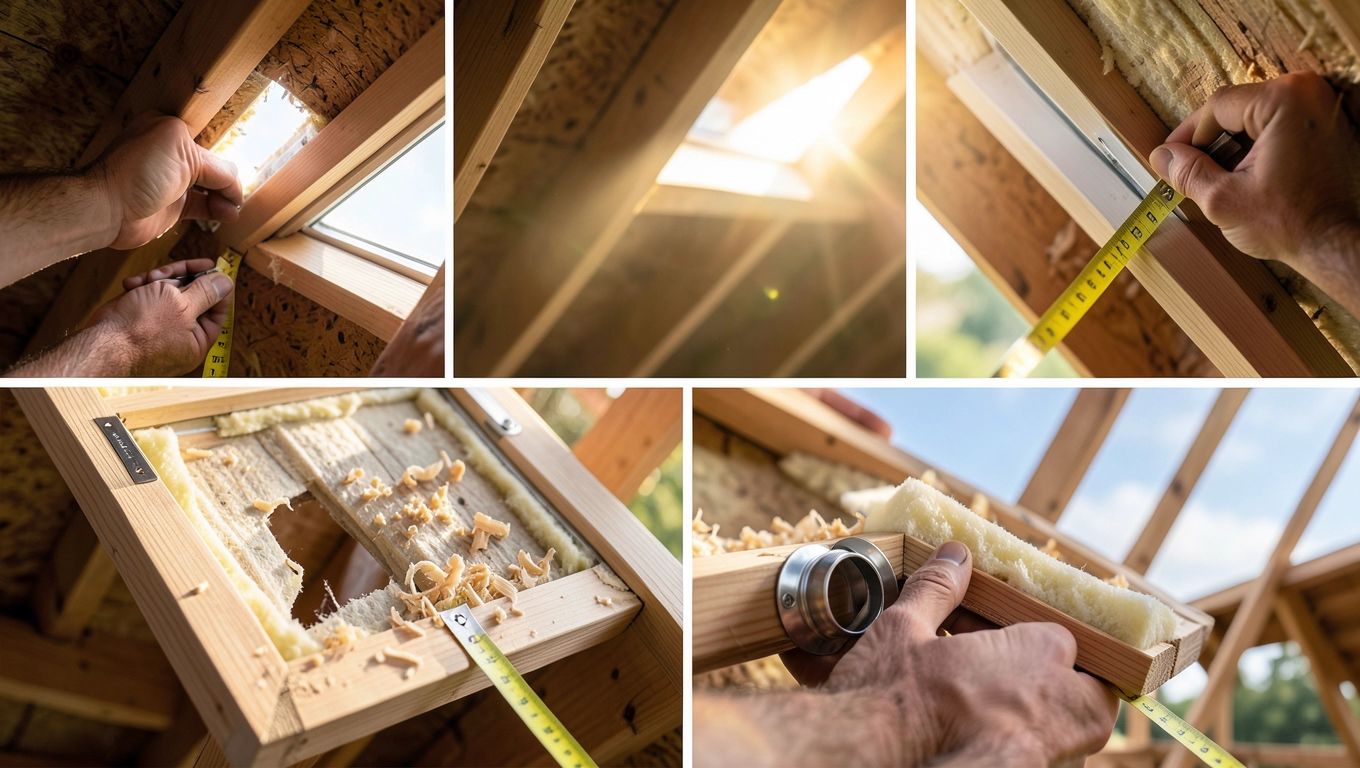

Montaż okna klapowego krok po kroku i dobór kołnierza

Prawidłowy montaż zaczyna się od precyzyjnego wycięcia otworu w konstrukcji dachu. Rozstaw krokiew decyduje o tym, czy potrzebna będzie wymiana fragmentu więźby, czy wystarczy montaż między krokwiami. Każdy otwór powinien być większy od ramy o 2-4 cm z każdej strony, by umożliwić poprawne ustawienie ościeżnicy i włożenie warstwy izolacji termicznej.

Ościeżnica mocowana jest w pierwszej kolejności, jeszcze bez skrzydła, co znacząco ułatwia poziomowanie. Kątowniki montażowe wkręca się w krokiew lub w wymian, a następnie reguluje się położenie ramy za pomocą klinów dystansowych. Dopiero po sprawdzeniu pionów, poziomów i przekątnych przychodzi czas na przykręcenie skrzydła i kontrolę szczelin.

Uszczelnienie wokół ościeżnicy wymaga zastosowania trzech warstw: paroizolacji od strony wnętrza, wełny mineralnej w przestrzeni między ramą a krokwią oraz membrany wstępnego krycia od zewnątrz. Każda z tych warstw pełni inną funkcję. Paroizolacja chroni wełnę przed wilgocią z wnętrza, wełna minimalizuje straty ciepła, a membrana daje możliwość odprowadzenia ewentualnego kondensatu na zewnątrz. Pominięcie którejkolwiek z warstw prowadzi do powstawania mostków termicznych lub zagrzybienia.

Kołnierz uszczelniający dobiera się w zależności od pokrycia dachowego. Wersja ES sprawdza się przy dachówkach płaskich i profilowanych o wysokości do 45 mm. Pogłębiony kołnierz EZV przeznaczony jest do pokryć o grubości 45-90 mm, na przykład wysokich dachówek zakładkowych. Do blachodachówki i blachy na rąbek stosuje się kołnierz EHN z dodatkowym fartuchem odprowadzającym wodę. Wybór niewłaściwego kołnierza to najczęstsza przyczyna przecieków przy pierwszym intensywnym deszczu.

Akcesoria zewnętrzne, takie jak markizy, rolety czy żaluzje, montuje się na specjalnych uchwytach zatrzaskowych, które wpinają się w rowki ościeżnicy. Markiza chroni wnętrze przed nagrzewaniem latem, bo odbija promieniowanie słoneczne zanim dotrze do szyby. Roleta zaciemniająca zapewnia ciemność w sypialni, a żaluzja umożliwia regulację natężenia światła bez ograniczania wentylacji.

Warto wiedzieć: regulacja okna po pierwszym sezonie grzewczym powinna obejmować sprawdzenie luzu zawiasów, siły docisku skrzydła oraz czyszczenie nawiewnika V40P z kurzu nagromadzonego w czasie eksploatacji. Większość producentów zaleca przegląd raz na dwa lata, a konserwację drewna (odświeżenie lakieru) co pięć lat.

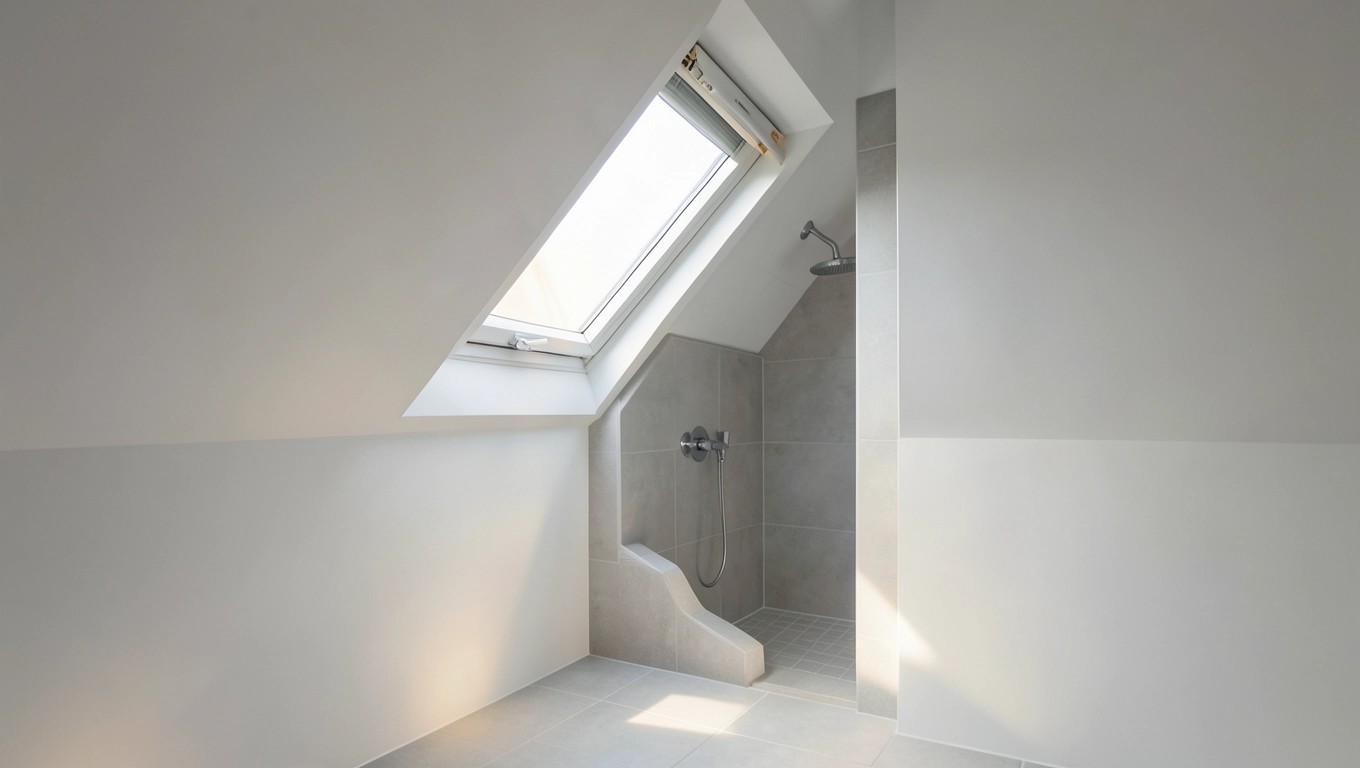

Dobór okna klapowego do łazienki, kuchni i niskiej ściany kolankowej

Łazienka na poddaszu z niską ścianą kolankową to najczęstsze wyzwanie, z jakim mierzą się inwestorzy. Standardowe okno obrotowe otwiera się do wewnątrz, więc jego skrzydło sięga do wysokości 1,5 m nad podłogą, blokując dostęp do wanny czy prysznica. Okno klapowo-obrotowe rozwiązuje ten problem, bo umożliwia uchylenie górnej krawędzi na zewnątrz, a dolna część skrzydła pozostaje nieruchoma i nie przeszkadza w codziennym użytkowaniu.

W kuchni okno dachowe klapowe sprawdza się z kilku powodów. Uchylona górna część pozwala szybko przewietrzyć pomieszczenie podczas gotowania, bez konieczności otwierania całego skrzydła. Jednocześnie blat roboczy może znajdować się bezpośrednio pod oknem, bo żadne skrzydło nie wchodzi w jego obrys. Warto przy tym wybrać model z nawiewnikiem V40P, który zapewnia stałą wymianę powietrza nawet przy zamkniętym oknie.

Przy ścianie kolankowej niższej niż 90 cm wybór rozmiaru okna staje się kluczowy. Zbyt wysokie skrzydło utrudnia dostęp do uchwytu, a zbyt niskie ogranicza dopływ światła. Praktyczna zasada mówi, że górna krawędź okna powinna znajdować się na wysokości 200-220 cm nad podłogą, co właśnie w niskich pomieszczeniach wymusza zastosowanie modeli klapowych, gdzie uchwyt aktywuje się niezależnie od pozycji skrzydła.

Kiedy NIE stosować okna klapowo-obrotowego? W pomieszczeniach o bardzo wysokiej ścianie kolankowej (powyżej 150 cm) lepiej sprawdzi się klasyczne okno obrotowe, które daje wygodny dostęp do szyby przy myciu. W pokojach z utrudnionym dostępem do dachu, na przykład zabudowanych sufitami podwieszanymi, montaż klapowo-obrotowego okna mija się z celem, bo uchyl górnej krawędzi nie zostanie w pełni wykorzystany.

Norma PN-EN 14351-1 reguluje wymagania dla okien dachowych, w tym dopuszczalne odchyłki wymiarowe, klasy szczelności i współczynniki przenikania ciepła. Dokumentem uzupełniającym jest eurokod PN-EN 1991-1-3, opisujący obciążenie śniegiem i wiatrem, które bezpośrednio wpływa na dobór kołnierza oraz kąta montażu. Przy projektowaniu poddasza warto też uwzględnić § 57 rozporządzenia Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, który definiuje minimalną powierzchnię oświetlenia na poziomie 1/8 powierzchni podłogi.

Najczęstsze błędy inwestorów: wybór rozmiaru bez pomiaru rzeczywistej odległości między krokwiami, montaż kołnierza niezgodnego z pokryciem dachowym, brak paroizolacji od strony wnętrza, osadzenie okna poniżej poziomu izolacji termicznej, a także zbyt niskie umieszczenie względem podłogi, wymuszające nieergonomiczny dostęp do uchwytu.

Okno dachowe klapowe łączy wygodę codziennego użytkowania z wysokimi parametrami energetycznymi, a jego drewniana konstrukcja klejona warstwowo zapewnia trwałość na dekady. Warto przed zakupem przygotować krótką checklistę: zmierzyć rozstaw krokiew, określić grubość pokrycia, sprawdzić kąt spadku dachu oraz ustalić docelowy pakiet szybowy. Te cztery dane wystarczą, by dobrać właściwy model i kołnierz, a także oszacować realny koszt inwestycji z montażem.

Przydatne źródła: norma PN-EN 14351-1 oraz PN-EN 1991-1-3 (PKN), rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. (isap.sejm.gov.pl), katalogi techniczne FAKRO (fakro.pl), raporty ITB dotyczące okien dachowych (itb.pl).
