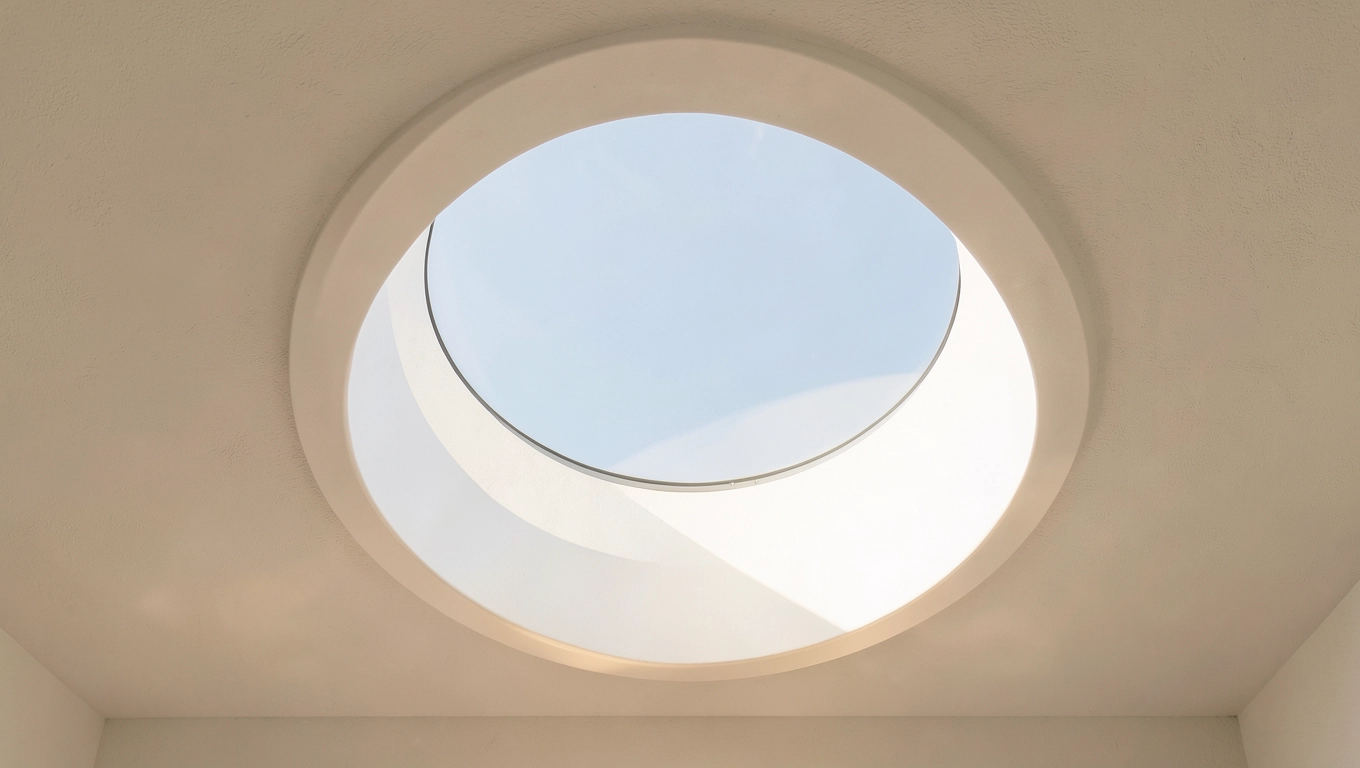

Okno dachowe okrągłe – design, który wpuszcza więcej nieba

Okrągłe okno dachowe to rozwiązanie, które wreszcie przestało być architektoniczną ciekawostką z katalogów designerskich pracowni. W nowoczesnym budownictwie mieszkaniowym, biurowym i edukacyjnym pojawia się coraz częściej, bo łączy trzy rzeczy, których trudno szukać w tradycyjnych prostokątnych przeszkleniach: efektowną geometrię, do 3x więcej światła dziennego niż porównywalna powierzchnia okna elewacyjnego oraz zaskakująco dobrą izolacyjność termiczną. Problem polega na tym, że na rynku roi się od produktów łudząco podobnych, a różniących się współczynnikiem przenikania ciepła nawet o 60%. Właśnie dlatego sensowny wybór zaczyna się od zrozumienia, co tak naprawdę siedzi w ramie, pakiecie szybowym i pochyleniu konstrukcji.

• Modele okrągłe FE Circular i F100 Circular porównanie parametrów
• Okrągłe okno do dachu płaskiego a energooszczędność współczynnik U w praktyce
• Montaż okrągłego okna w dachu płaskim najczęstsze błędy i wymagania
• Okrągłe okno dachowe a świetlik kopułkowy co lepiej sprawdzi się w Twoim projekcie?

Modele okrągłe FE Circular i F100 Circular porównanie parametrów

Linia FE Circular to aluminiowa rama zaprojektowana z myślą o dachach płaskich o nachyleniu od 0° do 15°. Wewnętrzny rdzeń wykonano z kompozytu tworzywowo-stalowego, co stabilizuje geometrię przy dużych średnicach (nawet 1500 mm) i zapobiega odkształceniom termicznym podczas letnich upałów, gdy temperatura na dachu potrafi przekroczyć 70°C. Pakiet szybowy standardowo składa się z trzech tafli hartowanych, co daje Ug na poziomie 0,6 W/m²K i izolacyjność akustyczną Rw dochodzącą do 39 dB.

F100 Circular to odpowiednik z ramą z tworzywa sztucznego wzmocnionego włóknem szklanym. Lżejsza o około 30% od aluminiowej, sprawdza się tam, gdzie nośność stropu jest ograniczona, np. w remontach starszych budynków z płytami kanałowymi. Współczynnik Uw dla wariantu trzyszybowego wynosi 1,0 W/m²K, a dla specjalnej wersji Passivhaus z czterema szybami i ramą termooddzieloną zaledwie 0,65 W/m²K, co potwierdza certyfikat Instytutu Passivhaus w Darmstadt.

Wybór między tymi modelami sprowadza się do pytania, co liczy się bardziej: trwałość i prestiż aluminium, czy niższe obciążenie konstrukcji i prostszy montaż tworzywa. Aluminium lepiej znosi wieloletnią ekspozycję na promieniowanie UV, zachowując kolor RAL nawet po 15 latach, natomiast tworzywo wybacza drobne nierówności podłoża i nie wymaga precyzyjnego kotwienia chemicznego.

Kiedy okrągłe okno nie ma sensu

Przy dachach o nachyleniu powyżej 15° okrągła geometria traci swoją przewagę optyczną, bo światło wpada pod zbyt ostrym kątem. W takiej sytuacji lepiej sprawdzi się klasyczne okno obrotowe lub uchylno-obrotowe. Identycznie w pomieszczeniach z częstym użyciem rolet wewnętrznych okrągły kształt drastycznie ogranicza dobór osłon przeciwsłonecznych, a ich wykonanie na wymiar potrafi kosztować tyle co samo okno.

Okrągłe okno do dachu płaskiego a energooszczędność współczynnik U w praktyce

Współczynnik Uw to najczęściej źle interpretowany parametr, bo inwestorzy porównują wartości pakietu szybowego (Ug) z całym oknem (Uw), nie uwzględniając mostków termicznych na styku rama-szyba. Różnica potrafi wynieść nawet 0,4 W/m²K, a przy domu pasywnym każda dziesiąta części W/m²K przekłada się na konieczność dodatkowej rekuperacji o mocy 80-120 W. Dlatego w budynkach klasy A+ oraz passivhaus wymaga się dokumentacji Uw dla konkretnej średnicy, a nie średniej z katalogu.

Według normy PN-EN 14351-1 wartość Uw musi być podana dla wymiaru referencyjnego (1230 × 1480 mm), ale przy oknach okrągłych stosuje się przelicznik pola powierzchni. Koło o średnicy 1200 mm ma powierzchnię 1,13 m², czyli mniej niż referencyjny prostokąt, więc straty ciepła przez ramę mają relatywnie większy udział procentowy. To tłumaczy, dlaczego okrągłe okna tej samej klasy szybowej wypadają gorzej w bilansie energetycznym niż prostokątne.

Dach płaski z nachyleniem 3° sprawia, że słońce operuje prostopadle do przeszklenia przez większą część dnia niż w pionowej ścianie, co zwiększa zyski cieplne zimą (pożądane) oraz latem (kłopotliwe). W budynkach biurowych z klimatyzacją bilans roczny wypada neutralnie dopiero przy zastosowaniu szkła selektywnego o współczynniku przepuszczalności energii słonecznej g ≤ 0,35. W domach jednorodzinnych ogrzewanych pompą ciepła wystarczy g = 0,55, bo nadwyżka ciepła latem redukowana jest naturalnie przez nawiew grawitacyjny.

Efekt cieplarniany w sypialni

Doświadczenie pokazuje, że okrągłe okno dachowe nad łóżkiem wymaga szczególnej ostrożności. Przy średnicy 1200 mm i ekspozycji południowo-zachodniej temperatura pod sufitem w lipcu potrafi wzrosnąć o 8 K względem reszty pokoju, nawet przy szybie z powłoką niskoemisyjną. W takim wypadku konieczna jest zewnętrzna roleta zaciemniająca sterowana czujnikiem insolacji, a nie tradycyjna moskitiera.

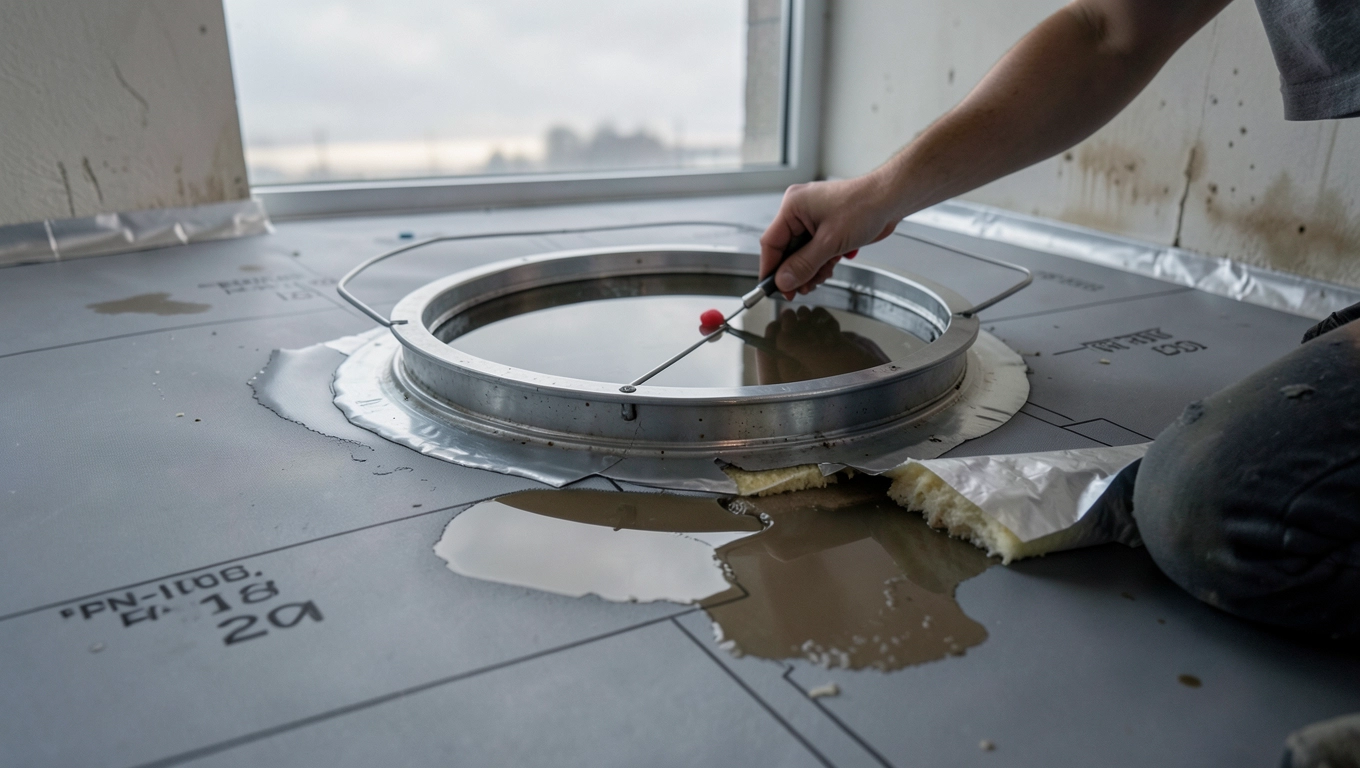

Montaż okrągłego okna w dachu płaskim najczęstsze błędy i wymagania

Sam montaż przypomina wprawianie okna dachowego w skośny dach, ale z istotną różnicą: obróbka blacharska musi być szczelna nie na spadek, lecz na kałużowanie. Norma PN-EN 1253 wymaga, aby połać dachowa w promieniu 50 cm od krawędzi okna miała spadek co najmniej 3° w kierunku od ramy, inaczej woda stanie przy uszczelce i w ciągu 3-5 lat znajdzie drogę do warstw izolacji. Większość przecieków, z którymi zgłaszają się inwestorzy po 2-3 latach użytkowania, wynika właśnie z tego zaniedbania.

Drugi grzech montażowy to zbyt płytkie osadzenie w warstwie izolacji termicznej. Okno powinno być cofnięte o minimum 50 mm od lica zewnętrznego, tak aby ocieplenie mogło płynnie przejść na ramę bez mostka liniowego. W dachach o grubości izolacji 250-300 mm oznacza to użycie specjalnego kołnierza pogłębionego, którego cena waha się od 380 do 720 zł netto w zależności od średnicy.

Harmonogram montażu warto planować po wykonaniu wszystkich warstw dachu, ale przed ułożeniem posadzki, jeśli okno doświetla antresolę. Montaż samego okna trwa 2-3 godziny, lecz obróbka blacharska i uszczelnienie zajmują ekipie 1 dzień roboczy. Pełne osiągnięcie parametrów szczelności powietrznej (klasa 4 wg PN-EN 12207) wymaga testu blower-door wykonanego po zakończeniu wszystkich prac mokrych.

Konserwacja, o której nikt nie mówi

Okrągłe okna w dachach płaskich brudzą się wolniej niż pionowe, bo deszcz spłukuje pył pod większym kątem. Mimo to co 18 miesięcy warto umyć uszczelki i sprawdzić luz zawiasów, szczególnie w wariantach uchylnych. W strefach nadmorskich (odległość mniejsza niż 1 km od brzegu) aluminium anodowane sprawdza się lepiej niż lakierowane, ponieważ sól w połączeniu z wilgocią potrafi w ciągu 5 lat zmatowić powłokę proszkową.

Okrągłe okno dachowe a świetlik kopułkowy co lepiej sprawdzi się w Twoim projekcie?

Świetlik kopułkowy z poliwęglanu to wciąż najtańsza opcja doświetlenia dachu płaskiego od 280 zł/m² netto. Ma jednak zasadnicze ograniczenia: współczynnik Uw rzadko spada poniżej 1,8 W/m²K, izolacyjność akustyczna Rw nie przekracza 25 dB, a estetyka przypomina magazynowe hale. Okrągłe okno dachowe z pakietem szybowym daje trzykrotnie lepszą akustykę (Rw 35-39 dB), dwukrotnie niższe Uw i wygląd, który w mieszkaniu lub butikowym biurze robi ogromną różnicę.

W budynkach edukacyjnych i szpitalnych, gdzie przepisy wymagają Rw ≥ 30 dB dla sal lekcyjnych i ≥ 35 dB dla sal operacyjnych, kopułka z poliwęglanu nie ma szans wymagane są pakiety laminowane, które okrągłe okno dachowe realizuje bez problemu. Z kolei w halach przemysłowych, garażach podziemnych czy na klatkach schodowych, gdzie liczy się wytrzymałość mechaniczna i odporność na uderzenia, kopułka z poliwęglanu 10 mm (odporność na grad klasy HW5) może okazać się praktyczniejsza.

Kwestia cenowa jest bardziej złożona, niż sugeruje różnica na metrze. Okrągłe okno o średnicy 1200 mm to wydatek rzędu 5 500-7 800 zł netto za sam produkt, dochodzi koszt kołnierza, obróbki blacharskiej i montażu (łącznie 1 200-2 000 zł netto). Świetlik kopułkowy 1000 × 1000 mm z montażem to 1 800-2 800 zł netto. Różnica 3 500-5 000 zł zwraca się w domu pasywnym w ciągu 7-9 lat dzięki niższym stratom ciepła, ale w standardowym budynku energooszczędnym (NF40) okres zwrotu przekracza 20 lat, więc inwestycja staje się czysto decyzją estetyczną.

Decyzyjna checklista inwestora

• Typ budynku: mieszkalny (U≤0,9), pasywny (U≤0,65), biurowy (U≤1,0), przemysłowy (U≤1,4).
• Kąt nachylenia dachu: 0-3° (wymaga wersji FE 0°), 3-15° (FE 3° lub FE Circular), powyżej 15° (klasyczne okno obrotowe).
• Wymagana akustyka: poniżej 30 dB (dowolne), 30-35 dB (szyba laminowana), powyżej 35 dB (pakiet akustyczny).
• Ekspozycja: północ (brak zysków cieplnych, można zrezygnować z selektywności), południe (konieczna ochrona przed przegrzewaniem).
• Obciążenie śniegiem wg PN-EN 1991-1-3: strefa I-III (standard), strefa IV-V (wzmocniona rama).
• Budżet łączny z montażem: poniżej 3 000 zł (kopia z PVC), 3 000-6 000 zł (F100), powyżej 6 000 zł (FE Circular/Passivhaus).
• Dostępność serwisu i części zamiennych w promieniu 100 km.
• Możliwość późniejszego dołożenia rolety zewnętrznej lub żaluzji.

Najczęstsze pytania architekta

Przy rozstawie więźby dachowej 80-90 cm okno o średnicy 900 mm wpasowuje się bez konieczności przebudowy konstrukcji. Średnica 1200 mm wymaga już zwykle wymiany dwóch sąsiednich słupków na wzmocnione. Maksymalna średnica dopuszczalna bez specjalistycznego obliczenia ogniowego (wymagane przy klasie odporności REI 30) to 1500 mm. Przy średnicach powyżej 1500 mm producenci zalecają dodatkowy wspornik centralny od spodu, co widać w suficie podwieszanym.

W budynkach z dachem odwróconym (hydroizolacja pod izolacją termiczną) okrągłe okno wymaga kotwienia do warstwy nośnej, a nie do płyt XPS. Najczęstszy błąd to mocowanie kołnierza do styropianu, co po 2-3 latach kończy się luzami i mikropeknięciami uszczelki. Zgodnie z wytycznymi DASt 022 dotyczącymi mocowania w elementach betonowych, kotwy mechaniczne M10 rozstawia się co 240 mm, a w strefach narożnych co 160 mm.

CTA

Jeśli planujesz dach płaski o powierzchni powyżej 50 m² lub budynek o klasie energetycznej A+, warto zwrócić się do działu technicznego producenta z rysunkami rzutu dachu i przekrojem przez strop. Dobrze przygotowany projekt (zwymiarowane strefy wiatrowe, grubość izolacji, klasa reakcji na ogień) pozwala dobrać średnicę, wariant szyby i kołnierz w jeden dzień roboczy, zamiast tracić tygodnie na iteracje mailowe.

Ostatnia aktualizacja danych: październik 2024 r. Wszystkie parametry techniczne zgodne z normą PN-EN 14351-1 oraz certyfikatami Instytutu Passivhaus Darmstadt. Szczegółowe wartości Uw dla konkretnej średnicy dostępne w deklaracjach właściwości użytkowych (DoP) publikowanych na stronach internetowych poszczególnych producentów wyrobów budowlanych zarejestrowanych w bazie EOTA (eota.eu).
