Wymiary okna dachowego na rysunku technicznym

Na każdym szkicu okna połaciowego w katalogu producenta pojawiają się dwie główne wartości: szerokość i wysokość otworu montażowego, oznaczane jako W i H. Wymiary podaje się w milimetrach, najczęściej w postaci kodu rozmiaru, np. C2A, F6A czy M4A. Kod rozmiaru to skrót uzgodniony między producentami zgodnie z normą PN-EN 14351-1, więc C2A oznacza konkretną kombinację szerokości i wysokości niezależnie od marki.

Szerokość otworu w świetle konstrukcji dachu waha się od 550 mm do 1340 mm, a wysokość od 780 mm do 1600 mm. Typowy rozmiar C2A, jeden z najczęściej kupowanych w domach jednorodzinnych, to 550 × 780 mm. Format F6A, popularny w pokojach dziecięcych i na poddaszach z niską ścianką kolankową, daje już 660 × 1180 mm. Warto zapamiętać, że okno zbyt wąskie nie doświetli wnętrza, a zbyt szerokie wymaga wzmocnienia konstrukcji więźby.

Rysunek techniczny pokazuje też wymiar zewnętrzny ościeżnicy, który jest większy od otworu montażowego o około 20-40 mm na stronę. Te dodatkowe milimetry to zakładka na kołnierz uszczelniający i piankę montażową. Pominięcie tego marginesu przy cięciu otworu w membranie dachowej kończy się pęknięciem folii paroprzepuszczalnej i zawilgoceniem wełny.

Głębokość montażu oznacza się symbolem E i wynosi od 110 mm do 165 mm w zależności od typu kołnierza oraz grubości izolacji termicznej nakrokwiowej. Im większa głębokość, tym okno lepiej ukrywa się w grubości dachu i ogranicza mostki liniowe. W dachach z ociepleniem 30 cm szuka się wartości E równej co najmniej 150 mm.

Na schemacie widoczna jest również rzędna montażu, czyli odległość dolnej krawędzi okna od posadzki. Dla okien centralno-obrotowych minimalna rzędną to 800 mm, ale komfort użytkowania osiąga się dopiero przy 1100-1300 mm. Zbyt nisko osadzone okno grozi kopnięciem głową przy otwieraniu skrzydła i ogranicza ustawienie mebli pod skosem.

Przy czytaniu wymiarów z rysunku technicznego sprawdza się też światło przejścia, czyli wewnętrzny obrys otworu po otwarciu skrzydła. Producenci podają tę wartość osobno, bo różni się od wymiaru zewnętrznego ościeżnicy nawet o 60 mm. Światło przejścia ma znaczenie przy oknach wyłazowych, gdzie przez otwór musi swobodnie wyjść dorosła osoba z narzędziami.

Przekrój okna połaciowego warstwy szyby i ościeżnicy

Przekrój pionowy przez okno dachowe to najgęstszy informacyjnie fragment dokumentacji. Pokazuje kolejność warstw od szyby zewnętrznej po parapet wewnętrzny, a każda z nich pełni odrębną funkcję fizyczną. Bez zrozumienia tej kolejności nie sposób porównać modeli trójszybowych z dwuszybowymi pod kątem strat ciepła.

Pakiet szybowy w oknie trójszybowym składa się z trzech tafli szkła o grubości 4 mm każda, przedzielonych ramkami dystansowymi o szerokości od 12 mm do 16 mm. Przestrzenie między szybami wypełnia argon, krypton lub mieszanka obu. Argon obniża współczynnik przenikania ciepła o około 15 % w porównaniu z powietrzem, a krypton jeszcze o dalsze 30 %, choć jego cena winduje koszt okna o 15-20 %.

Na przekroju widać też warstwę niskiej emisji (Low-E) naniesioną na wewnętrzną taflę szkła. To mikroskopijnie cienka powłoka metalu, która odbija promieniowanie podczerwone z powrotem do wnętrza pomieszczenia. Dzięki niej okno dwuszybowe może osiągnąć Uw = 1,3 W/m²K, a trójszybowe zejdzie do Uw = 0,9 W/m²K. Bez powłoki Low-E żaden pakiet szybowy, nawet najgrubszy, nie zejdzie poniżej 2,0 W/m²K.

Profile ościeżnicy i skrzydła rysuje się w przekroju jako dwa niezależne elementy, każdy z własną komorą. Skrzydło musi licować się z ościeżnicą z dokładnością ±2 mm wzdłuż całego obwodu. Rozbieżność większa niż 3 mm powoduje nieszczelność, a mniejsza niż 1 mm utrudnia zamykanie przy sezonowych ruchach drewna. Profile drewniane klejone warstwowo z sosny nordyckiej mają grubość 50-55 mm, profile PVC osiągają 60-70 mm z uwagi na stalowy wkład wzmacniający.

Warto zwrócić uwagę na uszczelkę przylgową oznaczoną na schemacie najczęściej symbolem EPDM. To guma kauczukowa odporna na UV i mróz, którą dociska skrzydło do ościeżnicy przy zamykaniu. Pojedyncza uszczelka obniża infiltrację powietrza do 3 m³/h, podwójna do 1,5 m³/h w odniesieniu do okna referencyjnego 1,23 × 1,48 m przy różnicy ciśnień 100 Pa.

Przekrój ujawnia także lokalizację okapu dolnego i kapinosa górnego. Okap dolny wystaje poza lico ościeżnicy o 40-60 mm i chroni drewno przed zalewaniem wodą opadową spływającą po szybie. Kapinos górny odprowadza wodę z kołnierza do rynny koszowej. Pominięcie któregoś z tych elementów na schemacie oznacza okno starego typu, niezgodne z obecną normą PN-EN 14351-1.

Jak odczytać oznaczenia na rysunku technicznym okna dachowego

Linie wymiarowe na rysunku opatrzone są symbolami literowymi zgodnie z normą ISO 129. Każda litera niesie konkretne znaczenie i nie można jej interpretować intuicyjnie. Producent może stosować warianty krajowe, więc przy porównywaniu dwóch katalogów warto sprawdzić legendę na stronie redakcyjnej dokumentacji.

Najważniejsze oznaczenia to:

• W szerokość otworu montażowego w świetle konstrukcji
• H wysokość otworu montażowego w świetle konstrukcji
• E głębokość montażu (zewnętrzna krawędź ościeżnicy do lica krokwi)
• S światło przejścia po otwarciu skrzydła
• R promień skrzydła w pozycji obrotu (przy oknach z podwyższoną osią)

Strzałki wymiarowe zawsze wskazują punkt odniesienia: grot skierowany do wewnątrz oznacza wymiar wewnętrzny, na zewnątrz zewnętrzny. Wartość wymiaru wpisuje się nad linią wymiarową lub w przerwie tej linii. Tolerancja podawana jest obok wartości, na przykład 550 ± 2 mm, i dotyczy dopuszczalnej odchyłki przy produkcji.

Oznaczenia osi obrotu pojawiają się na rysunku jako okrąg z grotem lub łuk. Oś centralna to symbol C lub CD, oś podwyższona to literka V lub VP, okna kolankowe oznacza się jako K lub CN. Pokrywa się to z nazwami handlowymi serii, więc View, Vertica i Vision łatwo zidentyfikować już na schemacie. Brak symbolu osi sugeruje okno nieotwierane, tzw. fix.

Na schematach widnieją też symbole materiałowe: ukośne kreskowanie oznacza drewno, gęsta siatka PVC, a pełne pole aluminium lub stal. Skrzydło drewniane narysowane bywa z widocznym rysunkiem słojów, co ułatwia odróżnienie od PVC bez czytania specyfikacji. Dodatkowa legenda po prawej stronie rysunku objaśnia symbole normy ISO 11919-1.

Kąty montażowe oznacza się łukiem z wartością stopni. Dla okien dachowych obowiązuje zakres od 15° do 90°. Okna do dachów płaskich mają zakres od 0° do 15° i są oznaczone oddzielnym rysunkiem z podstawą kopuły. Próba montażu okna połaciowego na dachu o spadku 10° kończy się zalewaniem wrębów uszczelki, bo kąt okapu dolnego zaprojektowano na co najmniej 15°.

Przy oknach oddymiających na rysunku pojawia się symbol normy EN 12101-2 z wartością czasu otwarcia w sekundach. Wymóg do 60 sekund dotyczy dróg ewakuacyjnych w budynkach użyteczności publicznej, a symbole CE obok potwierdzają zgodność z rozporządzeniem CPR 305/2011. Brak tych oznaczeń oznacza, że okno nie może pełnić funkcji oddymiającej, nawet jeśli producent tak je reklamuje.

Współczynnik Uw na rysunku technicznym

Wartość Uw, czyli przenikalność cieplna całego okna, nie pojawia się wprost na rysunku montażowym, ale obok niego, w tabeli parametrów. Producent podaje Uw dla referencyjnego okna o wymiarach 1,23 × 1,48 m, zgodnie z normą PN-EN ISO 12567-1. Przy mniejszych oknach wartość rośnie proporcjonalnie do udziału ramy, co oznacza, że okno 550 × 780 mm ma Uw wyższe o 0,1-0,2 W/m²K.

Dla modeli trójszybowych Uw zamyka się w przedziale od 0,9 do 1,1 W/m²K. Najlepsze okna z ceramiczną ramką dystansową i kryptonem schodzą do 0,83 W/m²K, ale ich cena sięga 4500-5500 zł za sztukę. Okna dwuszybowe mieszczą się w przedziale 1,2-1,4 W/m²K i kosztują 1500-2200 zł. Różnica w koszcie ogrzewania przez 20 lat potrafi zwrócić tę inwestycję, jeśli dom ma 150 m² poddasza.

Na rysunku technicznym obok przekroju szyby pojawia się też symbol g oznaczający współczynnik przepuszczalności energii słonecznej. Wartość 0,5-0,6 oznacza, że okno przepuszcza 50-60 % padającego promieniowania, co przekłada się na zyski ciepła zimą i przegrzewanie latem. W oknach zewntrznych z roletami aluminiowymi wartość g spada do 0,05, co jest pożądane w sypialniach od strony południowej.

Producent podaje również współczynnik Rw wyrażony w decybelach, określający izolacyjność akustyczną okna. Przy oknach z szybą laminowaną o grubości 6,8 mm Rw osiąga 38-42 dB. Dla porównania, zwykła rozmowa przy oknie o Rw 25 dB jest słyszalna jak przy otwartym lufie, a przy 40 dB różnica jest jak między szeptem a krzykiem. Okna z potrójną szybą zespoloną z folią akustyczną PVB tłumią nawet 45 dB.

Kołnierz i warstwa uszczelnień na schemacie

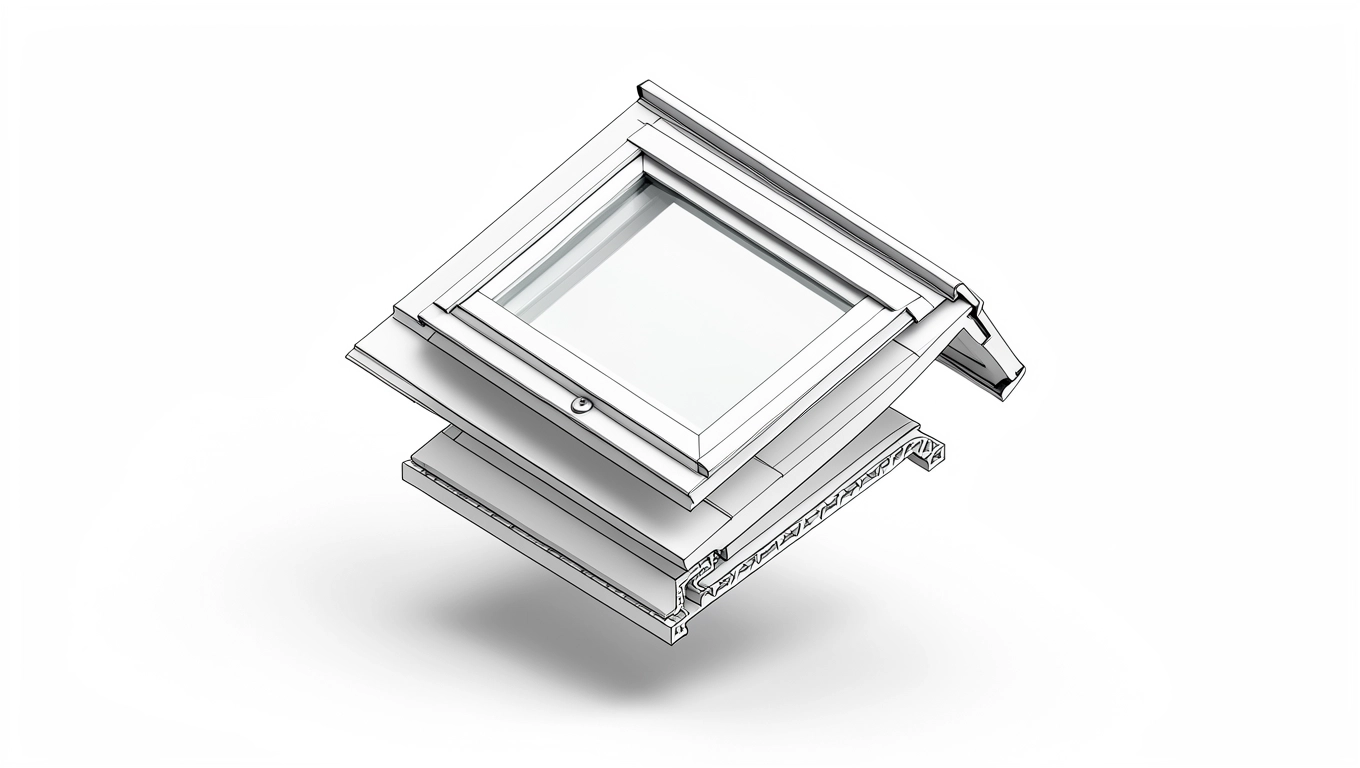

Rysunek montażowy pokazuje okno zawsze w towarzystwie kołnierza, bo bez niego nie da się szczelnie połączyć ościeżnicy z pokryciem dachowym. Kołnierz oznaczany jest literą K i dobiera się go do konkretnego typu pokrycia: dachówki ceramicznej, blachy trapezowej, gontu bitumicznego czy łupka. Każdy typ ma własny kod, na przykład KDV do dachówki profilowanej do 90 mm wysokości fali.

Na schemacie widoczna jest fartuch boczny kołnierza wchodzący pod rząd dachówki powyżej okna i wyprowadzony na dachówkę poniżej. Fartuch wykonany jest z blachy aluminiowej powlekanej poliestrem, odpornej na UV i mróz. Jego kształt pokrywa się z naturalnym spływem wody, więc woda opadowa nie przedostaje się pod kołnierz nawet przy wichurze 120 km/h.

Pod kołnierzem znajduje się rąbek uszczelniający z taśmy butylowej lub EPDM o grubości 3 mm. Taśma klei membranę dachową do kołnierza na obwodzie okna i kompensuje ruchy termiczne do 5 mm bez utraty szczelności. Bez tej taśmy nawet prawidłowo zamontowany kołnierz przepuszcza wodę przy każdym mocniejszym deszczu, co prowadzi do gnicia krokwi w ciągu 3-5 lat.

Na rysunku pojawia się też symbol rynny koszowej nad oknem, odprowadzającej wodę z połaci powyżej okna. Rynna koszowa to element konieczny przy montażu okna w połaci, bo inaczej woda opadowa spływa bezpośrednio na górną krawędź kołnierza. Jej przekrój musi wynosić co najmniej 80 cm² na każdy metr szerokości okna.

Od spodu okna rysuje się parapet wewnętrzny i warstwę paroizolacji. Folia PE o grubości 0,2 mm łączy ościeżnicę z paroizolacją poddasza i zapobiega przenikaniu pary wodnej do pakietu szybowego. Brak tego połączenia powoduje kondensację między szybami, szczególnie w oknach trójszybowych z kryptonem, gdzie różnica temperatur wewnątrz pakietu jest największa.

Okna specjalne na rysunku kolankowe, wyłazowe, do dachów płaskich

Okna kolankowe (Vertica) rysuje się jako zestaw dwóch skrzydeł w jednej ościeżnicy: górne uchylne i dolne nieotwierane lub uchylno-obrotowe. Wymiar W w ich przypadku obejmuje oba elementy i sięga 1860 mm. Światło dzienne w takim oknie jest dwukrotnie większe niż w standardowym, co pozwala doświetlić pomieszczenia z niską ścianką kolankową 60-90 cm.

Okna wyłazowe (Access) mają oznaczenie KXL i światło przejścia minimum 450 × 730 mm, czyli wymiar pozwalający na komfortowe wyjście na dach inspekcyjny. Rysunek pokazuje też klapę zamykającą z zatrzaskiem sprężynowym oraz uchwyt teleskopowy do otwierania z poziomu podłogi. Klapa otwiera się na zewnątrz, więc śnieg leżący na dachu nie blokuje wyjścia.

Okna do dachów płaskich (Azure) rysuje się w formie kopuły z płaską podstawą. Współczynnik przenikania ciepła podaje się jako Urc zamiast Uw, bo kopuła jest osadzona w uprawnieniowej płycie keramzytobetonowej lub XPS. Urc 0,87 W/m²K oznacza najlepszą klasę w segmencie płaskim, ale wymaga grubości pakietu szybowego minimum 36 mm.

Okna oddymiające (Smoke Vent) mają na rysunku dodatkowy symbol Si przy osi obrotu, oznaczający siłownik elektryczny 24 V zasilany z centrali pożarowej. Siłownik gwarantuje otwarcie skrzydła o kąt 90° w czasie poniżej 60 sekund, zgodnie z normą EN 12101-2. Na rysunku widoczna jest też dźwignia ręczna do awaryjnego otwarcia w razie braku zasilania.

Błędy przy odczycie rysunku technicznego

Najczęstszym błędem jest mylenie wymiaru otworu montażowego z wymiarem zewnętrznym ościeżnicy. Dekarze wycinający otwór w membranie dachowej sugerują się liczbą z folderu handlowego, która podaje wymiar gotowego okna, czyli większy o grubość kołnierza. Efekt: otwór za duży, szczelina wypełniona pianą, pianka pęka po roku.

Drugi częsty błąd to ignorowanie oznaczenia strony montażu. Niektóre okna, zwłaszcza wyłazowe i oddymiające, mają asymetryczną ościeżnicę i rysunek pokazuje stronę zawiasów (lewa lub prawa). Zamontowanie odwrotnie powoduje, że okno nie otwiera się w przewidzianym kierunku lub klapa uderza o komin.

Trzeci problem to pomijanie warstwy wentylacyjnej pod pokryciem. Rysunek montażowy zawsze pokazuje szczelinę 3-5 cm między membraną a łatą. Bez tej szczeliny wilgoć z wnętrza nie odprowadza się pod pokrycie i skrapla na spodzie dachówki, co prowadzi do zagrzybienia więźby. Niektórzy dekarze pomijają łaty dystansowe, bo „szkoda drewna", a potem reklamują montaż.

Czwarty błąd to brak uwzględnienia rozszerzalności termicznej PVC. Na rysunku podane są szczeliny dylatacyjne 10-15 mm między oknem a ościeżem g-k. Przy braku szczeliny okno PVC odkształca się w lecie i blokuje mechanizm obrotu, a zimą pęka w narożnikach. Dotyczy to zwłaszcza okien wpuszczanych w ściankę kolankową.

Piąty, bardzo kosztowny błąd, to mieszanie kołnierzy od różnych producentów. Na rysunku montażowym kołnierz jest ściśle dopasowany do profilu ościeżnicy. Kołnierz obcy może nie obejmować skrzydła, nie dociskać fartucha lub blokować odpływu wody. Zawsze należy stosować kołnierz tej samej marki co okno.

Najczęstsze pytania inwestorów

Jakie okno wybrać do sypialni na poddaszu? Najlepiej drewniane trójszybowe z pakietem akustycznym i Uw nie wyższym niż 1,1 W/m²K. Drewno utrzymuje stabilniejszą temperaturę przy grzejniku pod oknem, a pakiet akustyczny tłumi odgłosy deszczu do 38 dB. Modele z drewna sosny nordyckiej klejone warstwowo nie paczą się przy wilgotności 40-60 % w sypialni.

Czy okno dachowe może być w łazience? Tak, pod warunkiem zastosowania profilu PVC, który nie chłonie wilgoci. PVC nie wymaga malowania ani konserwacji, wystarczy przetrzeć je wilgotną ściereczką z mikrofibry raz na kwartał. Profile drewniane w łazienkach pokrywa się lakierem poliuretanowym od wewnątrz, ale to rozwiązanie wymaga odnawiania co 5-7 lat.

Ile okien zamontować na poddaszu 70 m²? Reguła 1 m² przeszklenia na 8-10 m² podłogi daje 7-9 m² okien łącznie. W praktyce oznacza to trzy okna o wymiarach 940 × 1180 mm lub cztery mniejsze 660 × 1180 mm. Mniejsze okna rozmieszczone co 1,5 m dają bardziej równomierne doświetlenie niż jedno duże.

Jaki kąt montażu jest optymalny? 35-45° zapewnia najlepszy kompromis między doświetleniem a samooczyszczaniem szyby z deszczu. Przy kącie 15° okap dolny nie chroni przed zalewaniem szyby wodą spływającą po dachówce. Przy kącie 60° i większym skrzydło trudno otworzyć bez drabiny.

Co zrobić, gdy krokiew jest w miejscu okna? Wymiana fragmentu krokwi na wymiennik stalowy lub drewniany, zgodnie z projektem konstrukcyjnym. Samowolne wycinanie krokwi bez obliczeń konstruktora jest niezgodne z prawem budowlanym (art. 71 Prawa budowlanego) i grozi utratą stateczności więźby.

Gdzie zweryfikować rysunek i parametry okna

Dokumentacja techniczna okien połaciowych w Polsce podlega normie PN-EN 14351-1 i rozporządzeniu CPR 305/2011. Deklaracje właściwości użytkowych wystawia producent i musi je udostępnić przy sprzedaży, niezależnie od kanału zakupu. Katalogi z wymiarami podaje się w milimetrach i kodach rozmiarów zgodnych z normą ISO 11919-1.

Warto sprawdzić klasę odporności ogniowej w klasyfikacji ogniowej ITB lub analogicznych laboratoriach europejskich. Badania akustyczne wykonuje się wg PN-EN ISO 10140, a izolacyjność termiczną wg PN-EN ISO 12567. Krajowa Ocena Techniczna (KOT) obowiązuje dla produktów innowacyjnych, niezgodnych jeszcze z normą zharmonizowaną. Program „Czyste Powietrze" finansuje wymianę okien do 30 % kosztów kwalifikowanych, pod warunkiem Uw ≤ 0,9 W/m²K.
