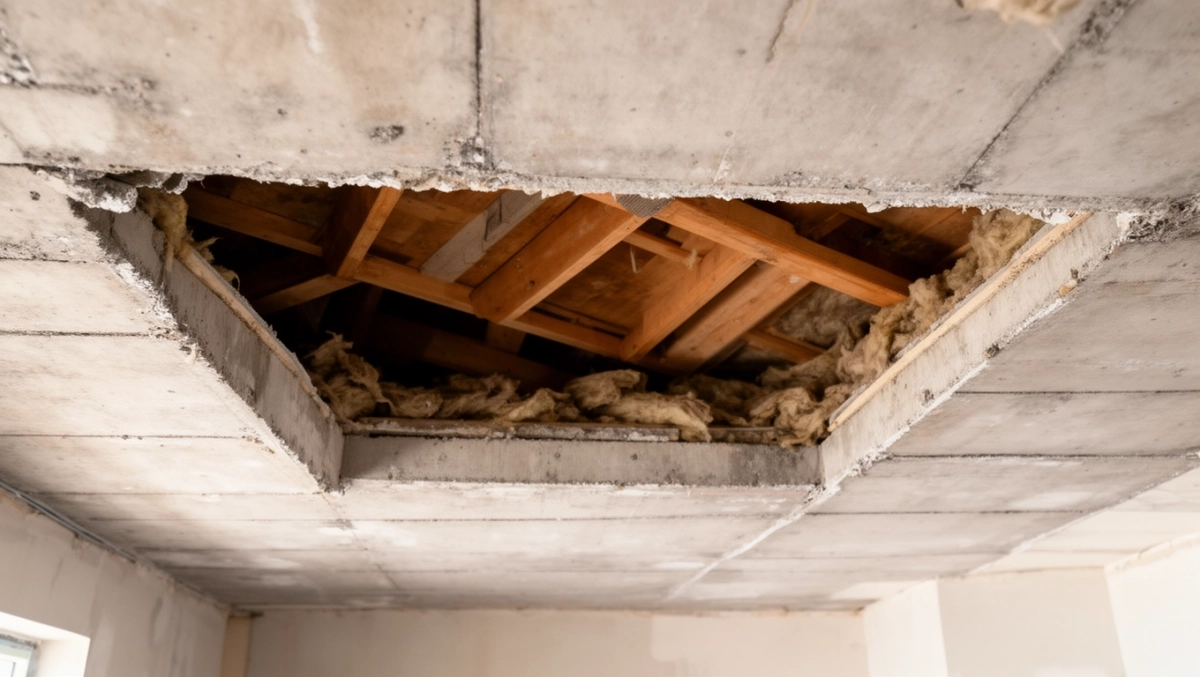

Otwór w stropie Teriva: praktyczny przewodnik z dokumentacją

Strop Teriva to jeden z najczęściej układanych stropów gęstożebrowych w polskim budownictwie jednorodzinnym. Składa się z belek prefabrykowanych, pustaków keramzytobetonowych i nadbetonu, dzięki czemu łączy lekkość z dobrą nośnością. Jego modułowa budowa pozwala na stosunkowo łatwe wykonanie otworów, ale każde cięcie ingeruje w wewnętrzny układ żeber i wymaga świadomego podejścia. Źle zaprojektowany lub źle wzmocniony otwór w stropie Teriva potrafi obniżyć nośność przegrody nawet o trzydzieści procent, a w skrajnych przypadkach doprowadzić do zarysowań i ugięć. Dlatego przed przystąpieniem do prac warto rozumieć, jak strop pracuje i które strefy są bezpieczne do ingerencji.

• Wymiary i typy otworów w stropie Teriva 4.0, 6.0 i 8.0
• Projekt zamienny i formalności przy otworze w stropie
• Wzmocnienie otworu w stropie Teriva krok po kroku
• Cięcie diamentowe stropu Teriva w istniejącym budynku
• Najczęstsze błędy i realne konsekwencje
• Checklisty dla każdego etapu prac

Wymiary i typy otworów w stropie Teriva 4.0, 6.0 i 8.0

Rodzaj otworu determinuje zarówno zakres wzmocnień, jak i sposób wykonania. Najczęściej wykonywane są przejścia na klatki schodowe, wycięcia pod kanały wentylacyjne oraz niewielkie otwory instalacyjne na rurki i puszki elektryczne.

W domach jednorodzinnych standardowy otwór schodowy mieści się w przedziale 900-1200 mm szerokości oraz 2500-3000 mm długości. Takie wymiary wynikają z wygodnej komunikacji i jednocześnie mieszczą się w dopuszczalnych strefach stropu. Otwory wentylacyjne na anemostaty mają zazwyczaj 150-300 mm średnicy lub boku, a otwory na świetliki dachowe 600-900 mm. Instalacyjne przejścia na kable, peszle i rurki rzadko przekraczają 150 mm.

Kluczowe znaczenie ma typ stropu. Teriva 4.0 ma rozstaw żeber 600 mm i wysokość konstrukcyjną 240 mm, Teriva 6.0 oferuje rozstaw 600 mm przy wysokości 290 mm, a Teriva 8.0 zachowuje ten sam rozstaw, ale zwiększa wysokość do 290 mm i nośność użytkową do 8 kN/m². Im wyższa klasa stropu, tym większe dopuszczalne otwory bez konieczności stosowania dodatkowych podciągów.

Uwaga: każdy otwór o boku większym niż 300 mm wymaga indywidualnej oceny konstruktora. Bez niej ryzyko przekroczenia dopuszczalnych naprężeń w sąsiednich żebrach rośnie lawinowo.

Projekt zamienny i formalności przy otworze w stropie

Wielu inwestorów traktuje wycięcie otworu w stropie Teriva jako drobnostkę, tymczasem w świetle Prawa budowlanego może to być istotne odstępstwo od projektu. Artykuł 36a ustawy wprost mówi, że zmiana rozwiązań konstrukcyjnych wymaga projektu zamiennego, a ten musi zostać zatwierdzony przez projektanta sprawdzającego i organ nadzoru budowlanego.

Projekt zamienny przy otworze w stropie Teriva powinien zawierać rysunek z naniesionym otworem, obliczenia statyczne uwzględniające nowy rozkład sił, rysunki zbrojenia wzmocnień oraz szczegóły węzłów na styku ze stropem oryginalnym. Bez tych elementów kierownik budowy nie ma podstaw do podpisania dziennika budowy z adnotacją o zmianie.

W praktyce niewielkie otwory do 300 mm (na wentylację, kanały, przejścia instalacyjne) często mieszczą się w granicach dopuszczalnych tolerancji i nie wymagają pełnego projektu zamiennego, wystarczy wpis do dziennika budowy po konsultacji z konstruktorem. Otwory schodowe, kominowe i większe wycięcia instalacyjne niemal zawsze wymagają formalnej ścieżki. Konsekwencje samowolnego wycięcia to nie tylko ryzyko konstrukcyjne, ale też odmowa odbioru domu i problemy z ubezpieczeniem.

Kiedy projekt zamienny jest obowiązkowy

• Otwór przekracza 300 mm w najmniejszym wymiarze.
• Wycięcie koliduje z żebrem nośnym lub zbrojeniem głównym.
• Zmienia się schemat statyczny stropu (np. dodanie podciągu).
• Otwór zlokalizowany jest w strefie przypodporowej bliżej niż 1/5 rozpiętości.

Wzmocnienie otworu w stropie Teriva krok po kroku

Każde wycięcie narusza ciągłość żeber, dlatego obramowanie przejmuje rolę mostu, który przenosi obciążenia z odciętych elementów na sąsiednie żebra lub podciąg. Wzmocnienie działa na zasadzie redystrybucji momentów: belki brzegowe otworu stają się nowymi podporami dla odciętych fragmentów stropu.

Wariant podstawowy stanowi obramowanie żelbetowe wykonane ze stali B500SP i betonu klasy minimum C25/30. Pręty główne układa się wzdłuż krawędzi otworu, a strzemiona w rozstawie co 150-200 mm spinają górną i dolną siatkę. Minimalna grubość obramowania to 100 mm, a jego wysokość powinna odpowiadać wysokości konstrukcyjnej stropu.

Wariant drugi to podciąg stalowy z profilu HEA lub IPE, stosowany przy większych otworach, szczególnie schodowych. Stalowy element opiera się na ścianach nośnych lub słupach, a strop dolega do jego dolnej półki. Wybór profilu zależy od rozpiętości i obciążenia: dla otworu 1200 × 2800 mm przy stropie Teriva 6.0 zazwyczaj wystarcza HEA 160.

Wariant trzeci obejmuje kotwy chemiczne i dodatkowe zbrojenie, stosowane przy niewielkich otworach, gdzie pełne obramowanie byłoby przerostem formy. Kotwa wklejana w istniejący strop pozwala na zakotwienie nowych prętów bez naruszania starego zbrojenia. Ważne, aby żywica miała aprobatę ITB i była kompatybilna z klasą betonu stropu.

Wskazówka: stal B500SP różni się od zwykłej B500A wyższą ciągliwością i lepszą współpracą z betonem pod obciążeniem dynamicznym. Przy stropach w budynkach z ogrzewaniem podłogowym i zmiennymi temperaturami warto ją stosować nawet wtedy, gdy norma dopuszcza słabszą klasę.

Co kiedy stosować

• Obramowanie żelbetowe: otwory do 1200 mm, średnie obciążenia użytkowe.
• Podciąg stalowy: otwory powyżej 1200 mm lub rozpiętość stropu powyżej 6 m.
• Kotwy chemiczne: drobne otwory instalacyjne, lokalne wzmocnienia.

Cięcie diamentowe stropu Teriva w istniejącym budynku

Cięcie diamentowe to obecnie standard przy wykonywaniu otworów w istniejących stropach. Tarcza diamentowa chłodzona wodą tnie beton bezudarowo, dzięki czemu nie powoduje mikropęknięć w sąsiednich żebrach i nie narusza struktury pustaków. Precyzja cięcia sięga ±2 mm, co ma znaczenie przy dopasowaniu obramowania.

Samo cięcie to dopiero połowa sukcesu. Przed jego rozpoczęciem konieczne jest podstemplowanie stropu w promieniu co najmniej 1,5 m od krawędzi planowanego otworu, aby przejąć obciążenia na czas, gdy konstrukcja jest naruszona. Stemple (regulowane podpory stalowe) ustawia się na płycie rozkładającej obciążenie i klinuje się, aż do uzyskania wyczuwalnego kontaktu ze stropem.

Kolejność prac przy otworze w istniejącym stropie Teriva wygląda następująco: oznakowanie osi i granic otworu, weryfikacja zbrojenia skanerem ferromagnetycznym lub rentgenowskim, ustawienie podparcia montażowego, cięcie piłą diamentową w etapach (najpierw narożniki, potem proste odcinki), usunięcie odciętych fragmentów, oczyszczenie krawędzi, montaż zbrojenia wzmocnień, betonowanie obramowania, pielęgnacja betonu przez minimum 7 dni, demontaż stempli po uzyskaniu 80% wytrzymałości projektowanej.

Uwaga: nigdy nie wycinaj otworu "na oko". Lokalizacja zbrojenia w stropie Teriva bywa zaskakująca, szczególnie w strefach narożnych i przypodporowych, gdzie zagęszczenie prętów jest największe. Przecięcie pręta nośnego bez jego odtworzenia to najczęstsza przyczyna poważnych awarii.

Checklista bezpieczeństwa BHP

• Wygrodzenie strefy prac, odcięcie dopływu prądu do obwodów w strefie cięcia.
• Stosowanie okularów ochronnych, maski przeciwpyłowej i ochronników słuchu.
• Stała kontrola drgań stropu podczas cięcia (czujnik laserowy lub obserwacja).
• Obecność kierownika budowy lub uprawnionego mistrza przy wycinaniu otworów powyżej 600 mm.

Najczęstsze błędy i realne konsekwencje

Brak projektu to błąd numer jeden. Inwestorzy często ufają ekipie, która "już kiedyś cięła Terivę", a tymczasem każdy strop ma inną klasę, inny rozstaw żeber i inne zbrojenie rozdzielcze. Efektem są zarysowania na dolnej powierzchni stropu, które pojawiają się po kilku tygodniach od obciążenia użytkowego.

Cięcie bez wzmocnienia to błąd numer dwa. Nawet niewielki otwór 200 × 200 mm bez obramowania potrafi wywołać koncentrację naprężeń w przyległych żebrach. Na powierzchni stropu widać to jako rysy włosowate biegnące od narożników otworu, z czasem poszerzające się pod wpływem obciążeń zmiennych.

Zastosowanie betonu gorszej klasy niż C25/30 to błąd numer trzy. Obramowanie z betonu C16/20 ma mniejszą wytrzymałość i gorzej współpracje ze starym stropem, bo moduł sprężystości obu warstw jest zbyt zbliżony i nie dochodzi do pełnej redystrybucji sił. W praktyce oznacza to, że nowe obramowanie przejmuje tylko część obciążenia, reszta spoczywa na osłabionych żebrach.

Brak nadzoru kierownika budowy przy pracach konstrukcyjnych to błąd numer cztery. Kierownik ma obowiązek wpisać zmianę do dziennika budowy, sprawdzić zgodność z projektem zamiennym i dopuścić ekipę do realizacji. Bez jego obecności inwestor nie ma dowodu, że prace wykonano zgodnie ze sztuką, co komplikuje późniejszy odbiór i ubezpieczenie nieruchomości.

Nieodtworzenie przeciętego zbrojenia to błąd numer pięć. Każdy pręt przecięty tarczą diamentową musi zostać zastąpiony nowym odcinkiem z zakotwieniem po obu stronach cięcia. Pominięcie tego kroku obniża nośność stropu w sposób trudny do wykrycia bez badań niszczących.

Checklisty dla każdego etapu prac

Przed wykonaniem otworu

• Sprawdź klasę stropu (4.0, 6.0, 8.0) w dokumentacji projektowej.
• Zlokalizuj zbrojenie skanerem i oznacz osie żeber.
• Zweryfikuj, czy otwór nie koliduje z przewodami kominowymi lub wentylacją.
• Uzyskaj akceptację konstruktora lub projekt zamienny.
• Ustaw stemple montażowe i zabezpiecz strefę robót.

Podczas prac

• Tnij etapami, kontroluj temperaturę tarczy i chłodzenie wodą.
• Monitoruj drgania i ewentualne zarysowania w sąsiednich żebrach.
• Po każdym etapie sprawdzaj stan zbrojenia w odsłoniętych fragmentach.
• Dokumentuj fotograficznie każdy etap ukrytych prac.

Odbiór

• Sprawdź zgodność wymiarów z projektem (tolerancja ±5 mm).
• Wykonaj próbę wodoodporności obramowania przy otworach mokrych.
• Zbadaj wytrzymałość betonu obramowania młotkiem Schmidta.
• Uzyskaj wpis kierownika budowy do dziennika.
• Zarchiwizuj dokumentację powykonawczą z rysunkami i zdjęciami.

Na marginesie: strop Teriva 4.0 dopuszcza otwory do 600 mm bez podciągu pod warunkiem, że są zlokalizowane w środku rozpiętości i nie przecinają więcej niż jednego żebra. Teriva 6.0 i 8.0 mają większe rezerwy, ale zasada lokalizacji w środku stropu pozostaje aktualna, bo tam moment zginający jest największy i wymaga starannej redystrybucji sił w sąsiednich żebrach.

Otwór w stropie Teriva to nie jest praca, którą kończy się wiertarką i szlifierką. To operacja konstrukcyjna wymagająca zrozumienia schematu statycznego, znajomości normy PN-EN 1992-1-1 i świadomości konsekwencji prawnych. Każdy etap, od projektu po pielęgnację betonu, wpływa na trwałość i bezpieczeństwo całej przegrody. Świadomy inwestor, który pyta konstruktora o dopuszczalne strefy cięcia i wymaga obliczeń, oszczędza na późniejszych naprawach i zyskuje spokojne użytkowanie domu przez dziesięciolecia.
