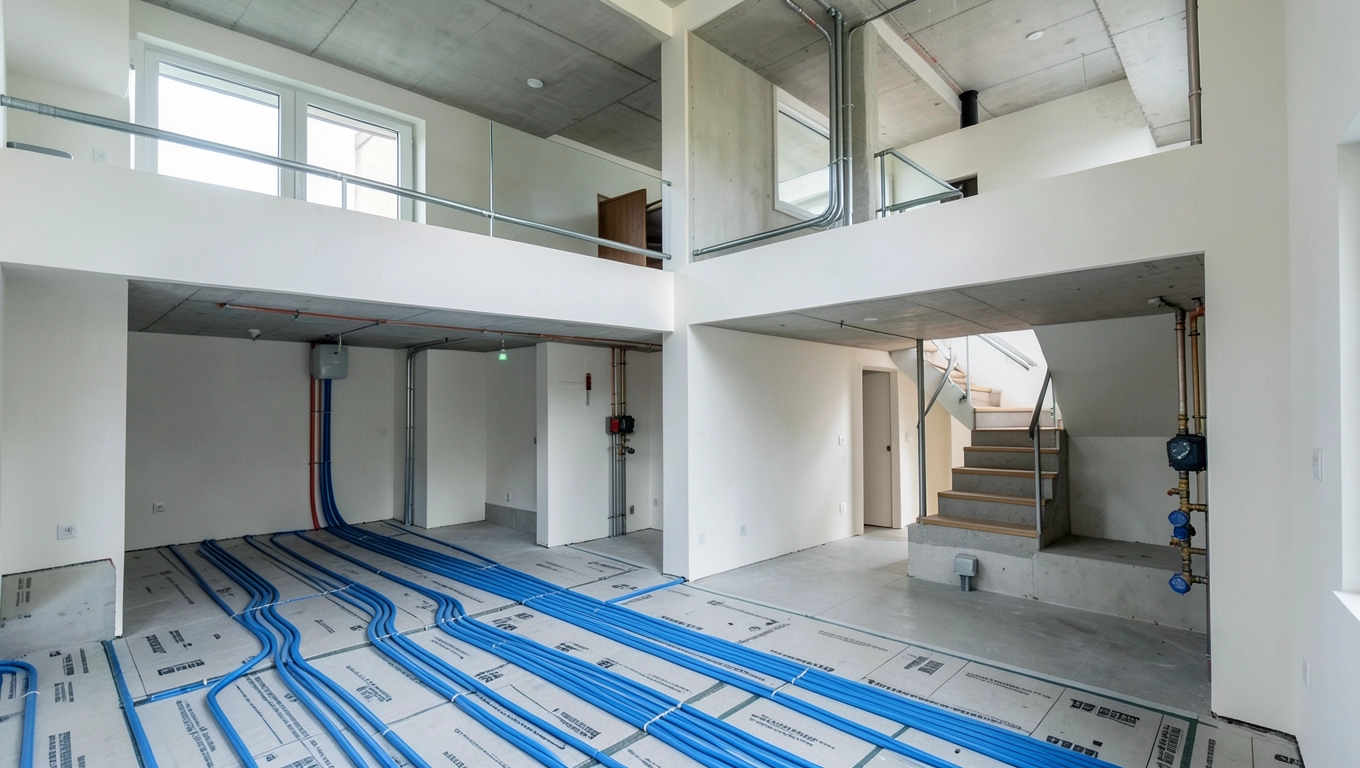

Jedna podłogówka na dwa piętra? Oto jak to zaprojektować w 2026

Kiedy stajesz przed wyzwaniem ogrzewania podłogowego rozłożonego na dwie kondygnacje, liczba zmiennych rośnie lawinowo. Jedna strefa na parterze, druga na piętrze, każda z innymi stratami ciepła, każda wymagająca innego podejścia do rozdzielacza i zaworu mieszającego. Zamiast projektować dwa niezależne systemy, warto spojrzeć na całość jak na jeden układ hydrauliczny, który da się elegancko rozwiązać. Wtedy okazuje się, że jeden rozdzielacz w optymalnym miejscu potrafi obsłużyć obie strefy bez kompromisów w komforcie.

• Jeden rozdzielacz dla podłogówki na dwóch kondygnacjach
• Zawór mieszający i pompa w kotłowni dla dwupiętrowej podłogówki
• Dobór liczby obwodów i mocy dla podłogówki na dwóch poziomach
• Podłączenie powrotu z podłogówki do istniejącego obiegu grzejnikowego
• podłogówka na dwóch kondygnacjach

Jeden rozdzielacz dla podłogówki na dwóch kondygnacjach

Centralnym elementem całego układu staje się rozdzielacz umieszczony w linii pionowej budynku. Zasada działania jest prosta: rozdzielacz to hub hydrauliczny, który rozdziela jeden strumień wody z kotła na kilka niezależnych obwodów i zbiera je z powrotem. Jeśli rozdzielisz go na piętrze, obwody parteru można doprowadzić rurami pionowymi bez konieczności instalowania drugiego rozdzielacza na dole.

Decyzja o lokalizacji rozdzielacza determinuje całą późniejszą geometrię rurociągów. Umieszczenie go na piętrze oznacza, że rura zasilająca biegnie od kotłowni przez strop parteru aż do rozdzielacza. Powrót natomiast schodzi tą samą drogą, ale może być wpięty bezpośrednio do istniejącego obiegu grzejnikowego, jeśli parametry ciśnienia i temperatury na to pozwalają. Taka konfiguracja eliminuje dodatkowe miejsce na rozdzielacz parterowy.

Dla budynku z łazienką na parterze i wiatrołapem obejmującym około piętnście metrów kwadratowych oraz łazienką i korytarzem na górze, gdzie powierzchnia podłogówki wynosi około dwudziestu metrów kwadratowych, łączna kubatura przewodów pozostaje niewielka. Fizycznie prowadzenie rury pionowej łączącej obie kondygnacje generuje koszt materiałowy rzędu kilkudziesięciu złotych za metr bieżący, podczas gdy każdy dodatkowy rozdzielacz to wydatek rzędu setek złotych.

Może Cię zainteresować też ten artykuł Ogrzewanie podłogowe na dwóch kondygnacjach

Z perspektywy hydraulicznej kluczowe jest zachowanie ciągłości ciśnienia. Różnica wysokości między parterem a piętrem w typowym domu jednorodzinnym wynosi od dwóch i pół do trzech metrów. Ciężar słupa wody generuje dodatkowe ciśnienie hydrostatyczne, które pomaga przepływowi w obwodach parterowych, ale utrudnia go w tych piętrowych. Odpowiedni dobór średnicy rury pionowej kompensuje to zjawisko.

Rozdzielacze dostępne na rynku oferują modułową budowę. Producent oferuje zestawy od czterech do dwunastu obwodów, które można łączyć w ramki. W opisywanym przypadku sześć obwodów mieszcza się w jednej ramce, co pozwala na pewne zapasowe przyłącze na wypadek przyszłych modyfikacji układu.

Zawór mieszający i pompa w kotłowni dla dwupiętrowej podłogówki

Kocioł gazowy pracujący w układzie centralnego ogrzewania generuje temperaturę zasilania znacznie wyższą niż komfortowa dla podłogówki. Typowa temperatura pracy grzejników to siedemdziesiąt do osiemdziesięciu stopni Celsjusza, podczas gdy podłogówka wymaga zaledwie trzydziestu pięciu do czterdziestu pięciu stopni. Zawór mieszający realizuje to zadanie, mieszając wodę powrotną z obwodów podłogowych z wodą zasilającą z kotła.

Zawór mieszający trójdrożny działa na zasadzie termostatycznego mieszania strumieni. Czujnik temperatury reguluje pozycję grzybka zaworu tak, aby proporcja wody gorącej do powrotnej dawała pożądaną temperaturę na wyjściu. Mechanizm ten wymaga precyzyjnego ustawienia. Zawór z gwintem zewnętrznym czterocalowym stanowi standardowe rozwiązanie dla instalacji domowych, oferując przepływ rzędu półtora do dwóch metrów sześciennych na godzinę przy typowym oporze.

Pompa obiegowa montowana za zaworem mieszającym musi pokonać opory przepływu całego układu. Opory te z trzech głównych składników: opór liniowy rur, opór miejscowy na kolanach i zawracach, oraz opór samego rozdzielacza z wkładkami regulacyjnymi. Dla instalacji o łącznej długości rur około stu dwudziestu metrów bieżących i sześciu obwodach wysokość podnoszenia pompy powinna wynosić od trzech do czterech metrów słupa wody.

Lokalizacja zaworu i pompy w kotłowni ma dodatkową zaletę: łatwy dostęp serwisowy. W razie awarii nie trzeba wspinać się na piętro ani rozbierać sufitu podwieszanego. Kotłownia to naturalne centrum komunikacyjne instalacji c.o., gdzie spotykają się wszystkie przewody zasilające i powrotne.

Parametry pracy zaworu mieszającego należy skalibrować na podstawie rzeczywistego zapotrzebowania budynku. Dla łącznej powierzchni podłogówki trzydziestu pięciu metrów kwadratowych i obciążeniu około osiemdziesięciu watów na metr kwadratowy moc grzewcza wynosi około dwóch i ośmiu kilowata. Taka wartość pozwala na komfortowe ogrzewanie przy temperaturze zasilania czterdziestu stopni i różnicy temperatur między zasilaniem a powrotem rzędu ośmiu stopni.

Dobór liczby obwodów i mocy dla podłogówki na dwóch poziomach

Każdy obwód podłogówki to niezależna strefa regulacyjna. Im więcej obwodów, tym precyzyjniej można kontrolować temperaturę w poszczególnych pomieszczeniach. Jednak zbyt duża fragmentacja generuje koszty: każdy obwód wymaga własnego zaworu regulacyjnego na rozdzielaczu, własnego odpowietrznika i własnej długości rury. Dla łazienki o powierzchni ośmiu metrów kwadratowych jeden obwód wystarczy; dla korytarza o powierzchni dwunastu metrów warto podzielić go na dwa mniejsze obwody.

Rozplanowanie obwodów powinno uwzględniać geometrię pomieszczeń i kierunek ułożenia rur. Rura grzewcza układana jest meandrowo lub spiralami, przy czym odstęp między zwojami determinuje moc oddawaną na metr kwadratowy. Przy standardowym rozstawie piętnastu centymetrów moc jednostkowa wynosi około stu watów na metr kwadratowy; przy rozstawie dziesięciu centymetrów moc rośnie do stu trzydziestu watów.

Dla podłogówki na dwóch kondygnacjach warto rozróżnić strefy użytkowe. Łazienka wymaga wyższej temperatury podłogi, sięgającej dwudziestu ośmiu stopni, co przekłada się na gęstszy rozstaw rur lub wyższą temperaturę zasilania. Wiatrołap czy korytarz mogą pracować przy temperaturze dwudziestu trzech stopni, co pozwala na rzadszy rozstaw i niższe parametry zasilania.

Obciążenie cieplne budynku oblicza się zgodnie z normą PN-EN 12831, uwzględniając współczynnik przenikania ciepła przegród, kubaturę pomieszczeń i temperaturę projektową. Dla budynku nowo budowanego zgodnego z WT 2021 współczynnik U dla ścian zewnętrznych nie powinien przekraczać wartości 0,20 W/(m²·K), co znacząco obniża zapotrzebowanie w porównaniu ze starszymi konstrukcjami.

Dobór średnicy rury zasilającej wymaga analizy prędkości przepływu. Przy średnicy szesnastego milimetra rury PEX prędkość wody przy przepływie rzędu dwustu litrów na godzinę wynosi około 0,8 m/s, co mieści się w bezpiecznym zakresie hałasu hydraulicznego. Przy większych przepływach warto rozważyć rurę osiemnastomilimetrową, która oferuje mniejsze opory liniowe.

Podłączenie powrotu z podłogówki do istniejącego obiegu grzejnikowego

Integracja podłogówki z istniejącym układem grzejnikowym to kluczowy element projektowy. Zamiast tworzyć całkowicie odrębny obieg, powrót z podłogówki można wpiąć do powrotu z grzejników, wykorzystując istniejącą pompę obiegową kotła lub dodając osobną pompę podłogową. Pierwsze rozwiązanie jest tańsze, ale wymaga sprawdzenia wydajności istniejącej pompy.

Przy wspólnym obiegu konieczne jest zabezpieczenie przed zbyt wysoką temperaturą powrotu. Podłogówka chłodzi wodę znacznie bardziej niż grzejniki; różnica temperatur może sięgać trzydziestu stopni w przypadku grzejników i zaledwie ośmiu stopni w przypadku podłogówki. Mieszanie silnie schłodzonego powrotu z podłogówki z gorącym zasilaniem kotła wymaga zaworu zwrotnego, który uniemożliwi cofaniu się wody.

Wpięcie powrotu w linię powrotną rozdzielacza grzejnikowego wymaga analizy ciśnień w obu gałęziach. Jeśli opory przepływu podłogówki są znaczące, przepływ przez nią może być niewystarczający, co skutkowało by niedogrzewaniem strefy podłogowej. Rozwiązaniem jest pompa podłogowa zamontowana tuż przed rozdzielaczem, która wspomaga przepływ niezależnie od ciśnień w obiegu grzejnikowym.

Układ z osobną pompą podłogową oferuje pełną niezależność regulacyjną. Można wtedy zrezygnować z zaworu mieszającego na kotle i zamiast tego mieszać wodę bezpośrednio w rozdzielaczu podłogowym, wykorzystując termostatyczne głowice mieszające. Takie rozwiązanie daje precyzyjną kontrolę temperatury w każdym obwodzie z osobna, kosztem nieco wyższej ceny początkowej.

Ciśnienie differentialne w układzie mierzysię za pomocą manometrów zamontowanych na rozdzielaczu. Typowe ciśnienie robocze instalacji domowej wynosi od półtora do dwóch barów. Różnica ciśnień między zasilaniem a powrotem na rozdzielaczu nie powinna przekraczać wartości określonej przez producenta rozdzielacza, zwykle rzędu trzydziestu kilopaskali dla jednego obwodu.

Odpowietrzanie układu podłogowego wymaga specjalnego podejścia. Rury ułożone w jastrychu muszą być odpowietrzone na etapie napełniania, ponieważ powietrze uwięzione w pętli powoduje blokadę przepływu. Odpowietrznik automatyczny montowany na rozdzielaczu rozwiązuje ten problem w warunkach eksploatacji. Przy integracji z obiegiem grzejnikowym warto sprawdzić, czy istniejący odpowietrznik w kotłowni jest wystarczający, czy potrzebny jest dodatkowy punkt odpowietrzający na piętrze.

Izolacja termiczna rur prowadzonych przez stropy stanowi krytyczny element energooszczędności. Rura przechodząca przez nieogrzewaną przestrzeń stropu traci ciepło do otoczenia, co obniża temperaturę dostarczaną do obwodów piętrowych. Otulina izolacyjna z pianki polietylenowej o grubości co najmniej dwudziestu milimetrów redukuje straty o ponad dziewięćdziesiąt procent w porównaniu z rurą nieizolowaną.

Przy prowadzeniu rur pionowych przez stropy międzykondygnacyjne warto stosować peszle ochronne. Peszel to rura osłonowa o średnicy większej niż rura grzewcza, przez którą prowadzi się przewód. Peszel umożliwia wymianę rury w przyszłości bez kucia stropu oraz chroni przed uszkodzeniami mechanicznymi podczas prac wykończeniowych.

Decydując się na jednorodny system podłogówki na dwóch kondygnacjach, inwestor zyskuje prostotę obsługi, niższe koszty materiałowe i łatwiejszy serwis. Kluczem do sukcesu pozostaje precyzyjne obliczenie parametrów hydraulicznych i dobór zaworu mieszającego o odpowiedniej przepustowości. Każdy element instalacji musi współpracować jako całość, a nie jako zbiór przypadkowo dobranych komponentów. Przemyślany projekt zaoszczędzi wiele problemów podczas użytkowania i pozwoli cieszyć się ciepłem płynącym spod podłogi przez długie lata.

Przed zakupem komponentów warto sporządzić schemat ideowy instalacji z oznaczeniem wszystkich punktów pomiarowych. Taki dokument stanowi podstawę do weryfikacji oferty wykonawczej i pozwala uniknąć kosztownych przeróbek na etapie montażu.
