Przebudowa statków: jak Mazarine zyskała 30% więcej ładunku

Etapy ship conversion w Gdańskiej Stoczni Remontowej

Cały proces przebudowy statku Mazarine przebiegał według klasycznego schematu ship conversion, choć każdy etap wymagał indywidualnego podejścia inżynierskiego. Pierwszym krokiem była precyzyjna inwentaryzacja kadłuba i wszystkich systemów pokładowych, ponieważ bez dokładnych danych o grubości blach, stanie wzmocnień i rozmieszczeniu wiązek kablowych nie da się zaplanować bezpiecznego cięcia. Następnie powstawał projekt wykonawczy zawierający analizy wytrzymałościowe MES, które pozwalają przewidzieć, jak zmieni się rozkład naprężeń po wstawieniu dodatkowej sekcji. Dopiero po zatwierdzeniu dokumentacji przez towarzystwo klasyfikacyjne stocznia mogła fizycznie wejść na pokład z palnikami.

• Etapy ship conversion w Gdańskiej Stoczni Remontowej
• Zwiększenie powierzchni ładunkowej ro-ro technika cięcia kadłuba
• Remontowa przebudowa promów CLdN program modernizacji floty

Sam moment wejścia na suchy dok to dopiero początek właściwych robót. Kadłub trafia na specjalne blokowe podparcia rozmieszczone zgodnie z planem dokowania, a cała jednostka zostaje wypoziomowana z dokładnością do milimetra. Dlatego prace przygotowawcze trwają zwykle dłużej niż samo cięcie tu nie ma miejsca na niedokładność. Równolegle rusza demontaż wyposażenia, które nie będzie już potrzebne w nowej konfiguracji ładunkowej.

Kolejny etap to najbardziej spektakularna część, czyli cięcie kadłuba i wstawianie nowej sekcji pokładu ro-ro. Stocznia wykorzystała technologię cięcia plazmowego z robotycznym prowadzeniem, co pozwala uzyskać gładkie krawędzie gotowe do spawania bez dodatkowej obróbki mechanicznej. Nowa sekcja o długości kilkunastu metrów została zbudowana wcześniej na lądzie jako osobny moduł, dzięki czemu czas przestoju jednostki w doku skrócił się o blisko cztery tygodnie. Takie podejście modułowe stało się standardem w europejskim przemyśle stoczniowym, bo minimalizuje ryzyko błędów montażowych.

Po zespawaniu i kontroli NDT (badania nieniszczące, głównie ultradźwiękowe i radiograficzne) następuje etap wykończeniowy. Montowane są nowe rampy, systemy cumownicze, instalacja wentylacyjna i elektryczna dostosowana do zwiększonej powierzchni ładunkowej. Wszystkie prace spawalnicze podlegają rygorystycznym procedurom WPS (Welding Procedure Specification), a każdy spaw jest dokumentowany wraz z danymi spawacza i parametrami procesu. Dopiero po pozytywnym wyniku prób morskich statek może opuścić stocznię.

Próby morskie po przebudowie trwają zwykle od 48 do 72 godzin i obejmują między innymi sprawdzenie manewrowości, prędkości, drgań oraz działania wszystkich systemów bezpieczeństwa w warunkach rzeczywistej eksploatacji.

Zwiększenie powierzchni ładunkowej ro-ro technika cięcia kadłuba

Efekt końcowy przebudowy statku Mazarine robi wrażenie: powierzchnia ładunkowa ro-ro wzrosła o 30% w stosunku do stanu pierwotnego. Tak znaczący przyrost bez zmiany długości całkowitej jednostki wymagał niestandardowego podejścia do konstrukcji kadłuba. Inżynierowie postawili na wstawienie dodatkowej sekcji pokładu w środkowej części statku, tam gdzie naturalne ugięcie kadłuba pod obciążeniem jest najmniejsze. To kluczowa decyzja, ponieważ każde cięcie osłabia konstrukcję na czas montażu.

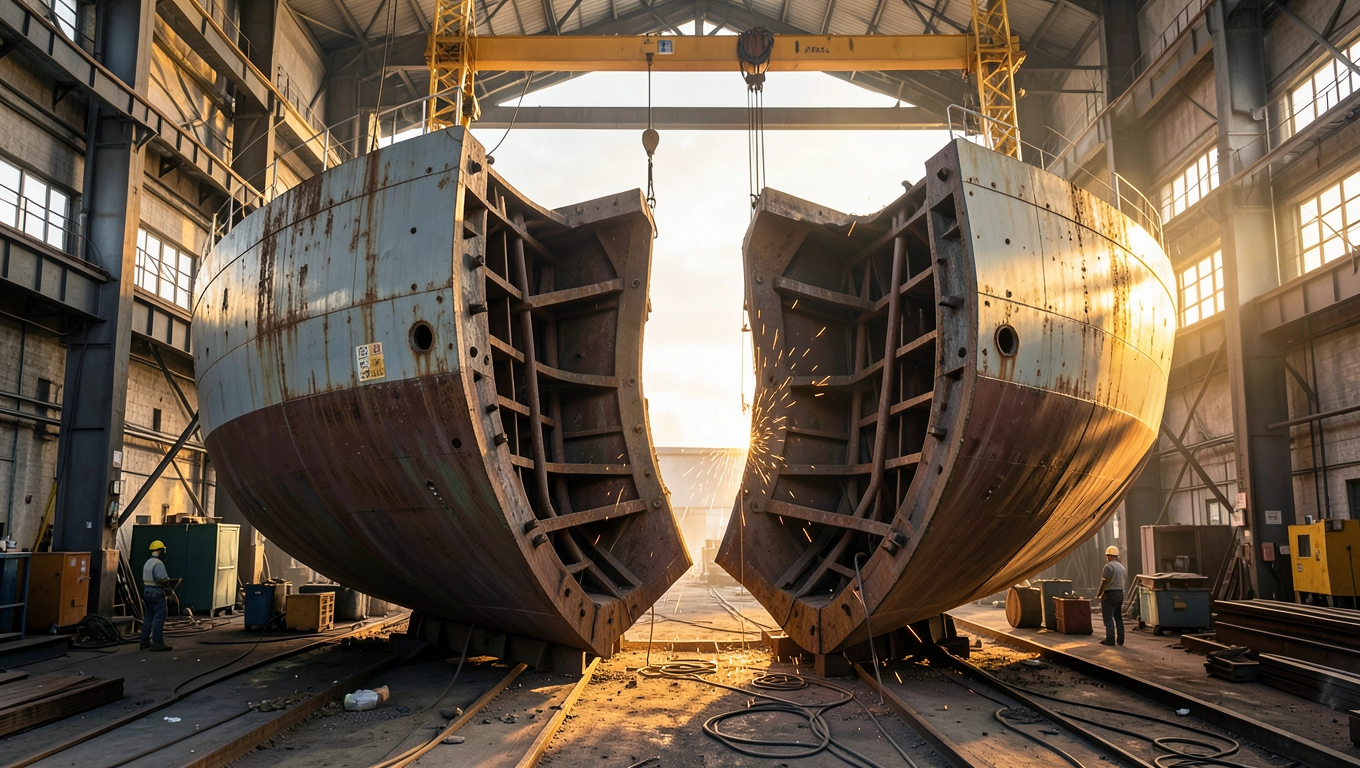

Sama technika cięcia opiera się na precyzyjnym podzieleniu kadłuba na dwie części wzdłuż linii wodnej. Najpierw odcina się pokład główny wraz z burtami, a dopiero potem przystępuje się do rozdzielenia sekcji dennej. Stosuje się przy tym podgrzewanie wstępne blach do temperatury około 100-150°C, by uniknąć hartowania stali w strefie wpływu ciepła. Cięcie odbywa się w sposób symetryczny od obu burt jednocześnie, co zapobiega niekontrolowanemu odkształceniu konstrukcji.

Wstawiana sekcja to osobny blok wyposażony we wszystkie niezbędne instalacje: system odwodnienia pokładu, oświetlenie, punkty mocowania ładunku oraz dodatkowe wzmocnienia pokładowe. Montaż odbywa się z użyciem dźwigów pływających o udźwigu dopasowanym do masy modułu przy tego typu operacjach margines błędu wynosi dosłownie centymetry. Po ustawieniu sekcji w osi statku następuje spawanie w ściśle określonej kolejności, by zminimalizować naprężenia resztkowe.

Kontrola jakości połączonych sekcji obejmuje zarówno badania wizualne, jak i zaawansowane metody NDT. Sprawdza się spoiny pod kątem pęknięć, porowatości i przyklejenia do materiału rodzimego, a każde odchylenie od normy skutkuje wycięciem i ponownym spawaniem odcinka. To właśnie ta dbałość o szczegóły odróżnia rzetelne stocznie od tych, które szukają oszczędności kosztem bezpieczeństwa.

Warto podkreślić, że 30% więcej powierzchni ładunkowej to nie tylko statystyka, ale konkretne korzyści operacyjne. Przy średniej długości naczepy ciężarowej wynoszącej 13,6 metra taka jednostka może zabrać jednorazowo około 12-15 dodatkowych zestawów w porównaniu z wersją sprzed modernizacji. W przeliczeniu na rok eksploatacji to potencjalnie kilka tysięcy ciężarówek więcej przewiezionych tą samą trasą, co bezpośrednio przekłada się na przychód armatora.

Remontowa przebudowa promów CLdN program modernizacji floty

Przebudowa statku Mazarine była częścią szerszego programu modernizacji floty ro-ro realizowanego we współpracy z doświadczonym armatorem europejskim. Program zakładał przebudowę co najmniej trzech promów ro-ro, z których każdy miał zyskać podobny przyrost powierzchni ładunkowej. To logiczna strategia w czasach, gdy fracht drogowy rośnie, a porty borykają się z ograniczeniami przepustowości. Zwiększenie ładowności pojedynczego rejsu pozwala lepiej wykorzystać infrastrukturę i zmniejszyć liczbę kursów potrzebnych do obsłużenia tego samego wolumenu towarów.

Decyzja o wyborze gdańskiej stoczni remontowej nie była przypadkowa. Polskie zakłady od lat specjalizują się w konwersjach jednostek ro-ro, dysponują odpowiednimi dokami, doświadczoną kadrą inżynierską oraz zapleczem projektowym zdolnym do realizacji skomplikowanych zamówień. Dodatkowym atutem jest położenie geograficzne bliskość Morza Północnego i Bałtyku skraca czas transportu gotowych jednostek do portów docelowych. W efekcie statek mógł opuścić Gdańsk 16 października 2019 i niemal natychmiast włączyć się do regularnej obsługi linii.

Zakres programu wykraczał poza proste zwiększenie powierzchni pokładu. Obejmował on także modernizację siłowni w kierunku lepszej efektywności paliwowej, wymianę systemów nawigacyjnych oraz dostosowanie infrastruktury pokładowej do obsługi nowych typów naczep. Tak kompleksowe podejście do przebudowy statków pozwala wydłużyć żywotność jednostki o 15-20 lat bez konieczności budowy nowej. To ekonomicznie uzasadnione, ponieważ koszt konwersji wynosi zwykle 40-60% ceny nowego statku o porównywalnej nośności.

Rynek przewozów ro-ro w Europie w ostatnich latach notuje stabilny wzrost, napędzany rosnącym popytem na transport kombinowany i łańcuchy dostaw just-in-time. W tej sytuacji każdy dodatkowy metr kwadratowy powierzchni ładunkowej staje się walutą, a przebudowa istniejących jednostek okazuje się szybsza i tańsza niż budowa od podstaw. Program modernizacji promów wpisuje się w ten trend i stanowi odpowiedź na konkretne potrzeby operacyjne armatora.

Decyzja o przebudowie zamiast zakupu nowego statku wymaga szczegółowej analizy technicznej i ekonomicznej. Kluczowe są: stan kadłuba po 10-15 latach eksploatacji, perspektywy rynkowe na kolejne dwie dekady oraz zdolność stoczni do realizacji projektu w wymaganym terminie.

Nie każdy statek nadaje się do tak głębokiej modernizacji. Jednostki ze zmęczeniem materiału kadłuba przekraczającym dopuszczalne normy klasyfikacyjne, z korozją trudną do naprawy lub przestarzałą siłownią bez perspektyw modernizacji zwykle kierowane są na złomowanie. W przypadku Mazarine stan techniczny pozwalał na bezpieczne wstawienie sekcji i wieloletnią dalszą eksploatację. Dlatego inwestor zdecydował się na konwersję zamiast wymiany floty.

Proces wyboru wykonawcy obejmował audyty zakładowe, analizę portfolio realizacji oraz szczegółowe negocjacje kontraktowe. Stocznia musiała wykazać się doświadczeniem w projektach o podobnej skali, dyspozycyjnością odpowiedniego doku oraz zdolnością do zmobilizowania kilkusetosobowego zespołu inżynierów i spawaczy. Harmonogram prac był napięty, ponieważ każdy dzień przestoju jednostki oznaczał utracone przychody armatora.

Efekt końcowy przebudowy Mazarine potwierdza, że polskie stocznie remontowe mogą skutecznie konkurować na rynku europejskim w segmencie ship conversion. Wysoka jakość wykonania, krótkie terminy realizacji oraz elastyczność w dostosowaniu projektu do indywidualnych potrzeb armatora to atuty, które przesądzają o wyborze polskich zakładów. Dla logistyków i operatorów floty ro-ro oznacza to realną możliwość zwiększenia efektywności przewozów bez konieczności zamawiania nowych jednostek.

Jeśli szukasz pogłębionej analizy technicznej lub planujesz modernizację własnej floty, sprawdź raporty branżowe portalu portalmorski.pl oraz anglojęzyczne publikacje polandatsea.com, gdzie regularnie pojawiają się szczegółowe opisy zakończonych projektów.

Źródła: portalmorski.pl, polandatsea.com, dane klasyfikacyjne towarzystw DNV/BV.
