Rozstaw belek stropowych Teriva – ile cm naprawdę potrzebujesz?

Rozstaw belek stropowych Teriva wynosi standardowo 60 cm (osiowo) w przypadku typów I, I bis oraz Nova, a 45 cm w wariantach II, III i cięższych. Wartość tę dobiera się nie na oko, lecz na podstawie obliczeń statycznych projektanta, który uwzględnia rozpiętość stropu, przewidywane obciążenia użytkowe oraz ciężar własny konstrukcji. Samo zachowanie prawidłowego rozstawu to dopiero pierwszy krok równie istotne pozostaje oparcie belek na podporach, rozstaw podpór montażowych oraz sztywność całego układu przed zalaniem betonem.

• Oparcie belek i podpory montażowe o czym nie wolno zapomnieć
• Rozstaw 60 cm czy 45 cm który typ Teriva wybrać do swojego domu
• Etapy montażu krok po kroku od belek po betonowanie
• Najczęstsze błędy przy rozstawie belek Teriva i jak ich uniknąć
• Bezpieczeństwo BHP podczas montażu
• Kiedy warto skonsultować się z projektantem
• FAQ praktyczne
• Checklista przedbetonowania do wydruku

Oparcie belek i podpory montażowe o czym nie wolno zapomnieć

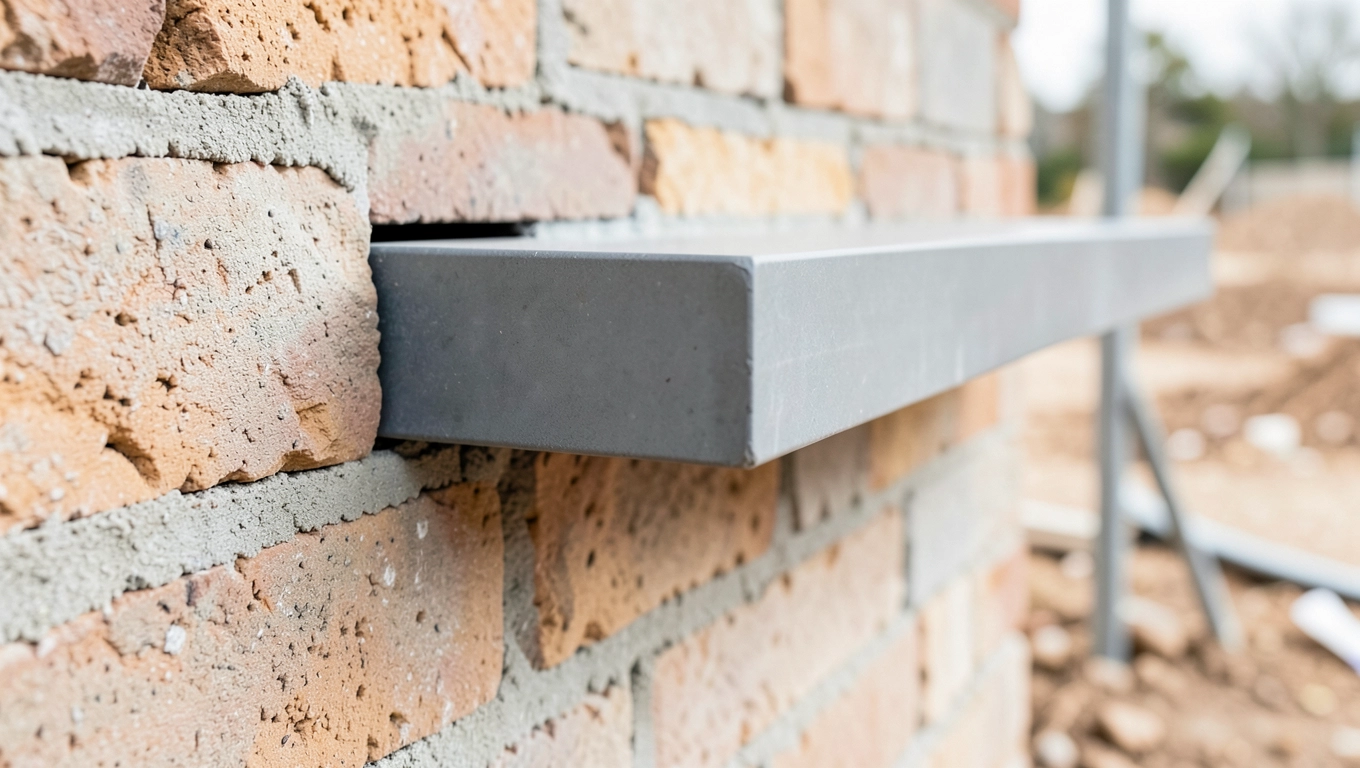

Belka stropowa Teriva wymaga minimalnego oparcia na podporze stałej (mur, wieniec, podciąg) wynoszącego 80 mm dla stropów o rozpiętości do 6 m oraz 100 mm przy większych przęsłach. Wartość ta nie jest przypadkowa wynika z konieczności przenieszenia sił ścinających z belki na podporę oraz zapewnienia wystarczającego zakotwienia zbrojenia kratownicy w wieńcu.

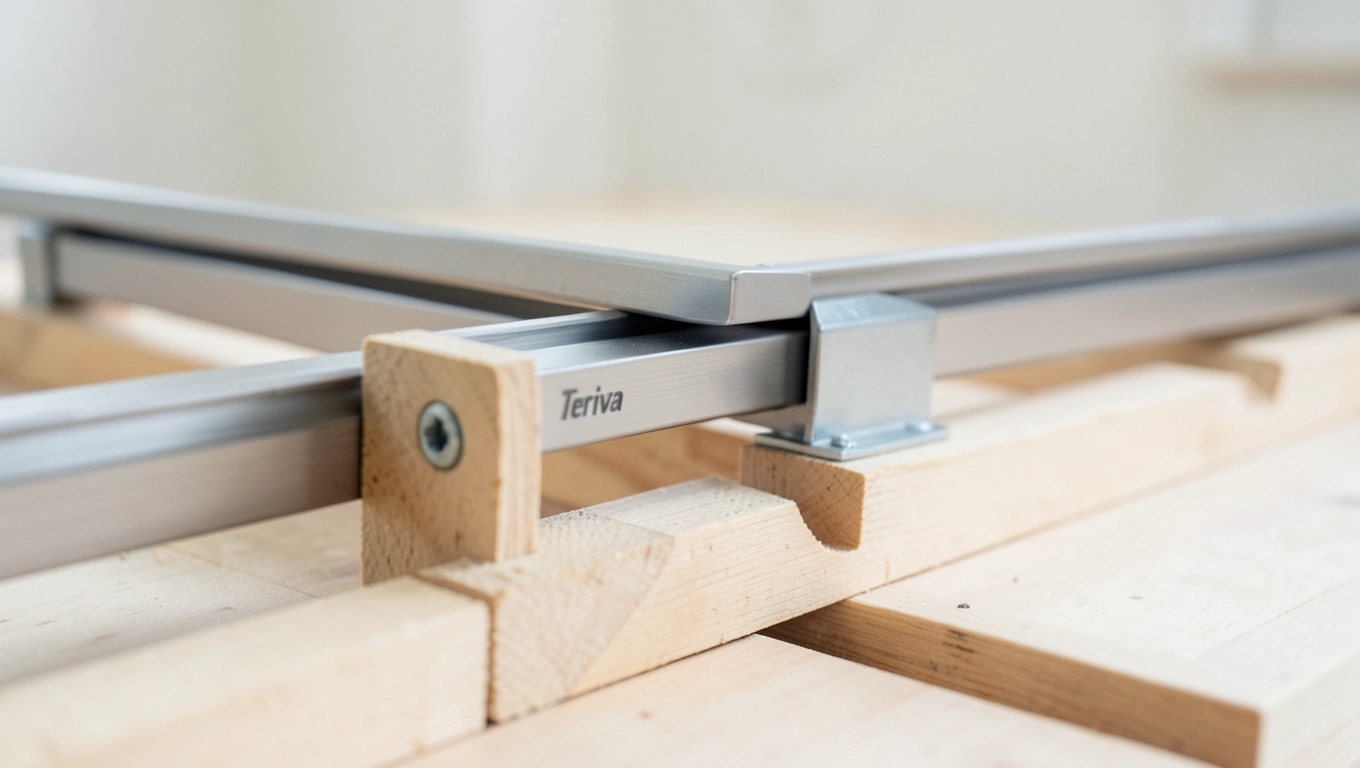

W trakcie montażu belki układa się na podporach montażowych (stemplach) rozmieszczonych w rozstawie nie większym niż 2,0 m. Podpory te przejmują ciężar świeżego stropu wraz z betonem aż do uzyskania przez niego pełnej wytrzymałości. Usunięcie stempli zbyt wcześnie grobi trwałymi ugięciami, których nie da się już skorygować.

Przy rozpiętości powyżej 3,4 m zaleca się wykonanie strzałki odwrotnej (ugięcia wstępnego) rzędu 5-10 mm. Dzięki temu po obciążeniu stropu belka powraca do poziomu, zamiast wyginać się w widoczny sposób. Ten zabieg jest szczególnie ważny w domach z lekkimi ściankami działowymi na wyższej kondygnacji.

Podparcia nie mogą stać na gruncie nieuprzednio zagęszczonym. Każdy stempel powinien opierać się na desce lub płycie rozkładającej nacisk, by nie wbijał się w podłoże pod ciężarem mokrego betonu. Zaniedbanie tego detalu kończy się nierównym stropem i pęknięciami na sufitach.

Przed przystąpieniem do układania pustaków warto wytyczyć osie belek sznurkiem murarskim rozciągniętym między skrajnymi punktami. Pozwala to utrzymać rozstaw 60 cm z dokładnością do ±5 mm. Tolerancja powyżej 1 cm zaburza pracę całego stropu i utrudnia późniejsze prowadzenie instalacji w warstwie podłogowej.

Rozstaw 60 cm czy 45 cm który typ Teriva wybrać do swojego domu

Dobór typu stropu wynika z trzech zmiennych: rozpiętości w świetle murów, przewidywanego obciążenia użytkowego oraz dopuszczalnej wysokości konstrukcji. Typ I (wysokość 24 cm, rozstaw belek 60 cm) sprawdza się w domach jednorodzinnych o rozpiętości do 6 m i standardowym obciążeniu 1,5-2,0 kN/m².

Przy większych przęsłach lub cięższych warstwach wykończeniowych (np. ogrzewanie podłogowe z wylewką) projektant sięga po Terivę II lub III, gdzie rozstaw maleje do 45 cm. Mniejsza odległość między belkami oznacza gęstsze żebra rozdzielcze, a co za tym idzie wyższą nośność i sztywność.

Izolacyjność akustyczna podana w tabeli dotyczy samego stropu bez warstw wykończeniowych. Sufit podwieszany z wełną mineralną 5 cm podnosi wskaźnik Rw nawet o 8-10 dB, a podłoga pływająca z warstwą elastyczną dodaje kolejne 5-7 dB. W budynkach z wymaganiami akustycznymi (np. bliźniaki, segmenty) warto to uwzględnić już na etapie doboru typu.

Najlepszy stosunek ceny do nośności w domach jednorodzinnych oferuje Teriva I bis oraz Nova. Różnica w cenie materiału sięga 10-15% w stosunku do podstawowego typu I, ale zyskujemy zapas nośności, który chroni przed pękaniem sufitu przy cięższych ściankach działowych. Typów 4.0/1, 6.0 i 8.0 nie stosuje się w typowych domach, gdyż ich profil nośny dedykowany jest specyficznym projektom modernizacyjnym.

Kiedy nie warto wybierać danego typu: Teriva I nie sprawdzi się przy rozpiętości powyżej 6 m ani w pomieszczeniach z ciężkimi urządzeniami (np. kotłownia z zasobnikiem CWU 500 l). Teriva III generuje wyższy koszt i ciężar własny, który trzeba uwzględnić w doborze fundamentów. Z kolei typ 8.0 wymaga ścisłej koordynacji z projektantem instalacji, bo mniejsza wysokość konstrukcji ogranicza miejsce na prowadzenie kanałów wentylacyjnych.

Etapy montażu krok po kroku od belek po betonowanie

Krok 1: Układanie belek kratownicowych

Belki rozkłada się ręcznie lub lekkim dźwigiem, zaczynając od jednej krawędzi stropu. Każda belka powinna spoczywać na warstwie zaprawy wyrównawczej grubości 10-20 mm, co eliminuje nierówności muru i poprawia kontakt z podporą.

Krok 2: Pustaki stropowe

Pustaki układa się rzędami prostopadle do belek, zaczynając od wieńca. Przy ścianach nośnych pustaki dekluje się (zamyka od góry) dopiero po ułożeniu zbrojenia wieńca, by beton nie wpłynął do ich wnętrza. Pomosty robocze z desek lub płyt OSB układa się na pustakach przed kolejnym etapem.

Krok 3: Wieniec stropowy

Wieniec obwodowy wykonuje się w deskowaniu lub w specjalnych pustakach brzegowych. Zbrojenie podłużne stanowią minimum 3 pręty Ø10 mm (czasem Ø12 mm) w narożach, połączone strzemionami Ø6 co 25-30 cm. Wymiary wieńca muszą odpowiadać grubości ściany.

Krok 4: Zbrojenie podporowe (siatki Z1, Z2, Z3)

Norma PN-EN 15037-1 wymaga stosowania siatek zgrzewanych na górnej powierzchni stropu w strefach przypodporowych. Siatki Z1 i Z2 układa się w pasie ok. 0,4-0,5 m od każdej podpory, Z3 obejmuje strefy środkowe przy większych rozpiętościach. Zadaniem siatek jest przejęcie naprężeń ujemnych nad podporą.

Krok 5: Zbrojenie nadbetonu

Na całej powierzchni stropu układa się siatkę zgrzewaną Ø4,5 mm o oczkach 250×250 mm. Łączy się ją drutem wiązałkowym z kratownicami belek i zbrojeniem wieńców. Siatka rozkłada naprężenia skurczowe i termiczne, ograniczając zarysowanie.

Krok 6: Żebra rozdzielcze

Przy rozpiętości przekraczającej 3,4 m konieczne jest wykonanie żeber rozdzielczych prostopadle do belek. Ich szerokość wynosi 7-10 cm, zbrojenie stanowią 2 pręty Ø10 ze strzemionami Ø6 co 30 cm. Żebra dzielą obciążenie z pustaków na sąsiednie belki.

Krok 7: Żebra pod ścianki działowe

Jeśli na stropie mają stać ścianki działowe, pod ich trasą wykonuje się dodatkowe wzmocnienia. Najczęściej stosuje się podwójną belkę kratownicową lub żebro z dwoma prętami Ø12. Bez tego wzmocnienia ścianka może spowodować zarysowania sufitu wzdłuż swojej osi.

Krok 8: Betonowanie

Betonowanie prowadzi się betonem klasy minimum C20/25 (dawka cementu ≥ 270 kg/m³) z kruszywem o uziarnieniu do 8 mm. Mieszankę układa się pasami, unikając gromadzenia materiału w jednym miejscu, co mogłoby przesunąć belki. Pielęgnacja polega na zraszaniu wodą przez 7-14 dni i przykryciu folią.

Krok 9: Odbiór techniczny

Odbiór częściowy obejmuje sprawdzenie rozstawu belek, prawidłowości zbrojenia oraz klasy betonu (pobiera się próbki zgodnie z PN-EN 206). Odbiór końcowy następuje po osiągnięciu przez beton pełnej wytrzymałości, zwykle po 28 dniach, i obejmuje sprawdzenie płaszczyzny sufitu oraz ewentualnych rys.

Najczęstsze błędy przy rozstawie belek Teriva i jak ich uniknąć

Brak stempli montażowych to grzech główny na polskich budowach. Ekipy, które „zapominają" o podporach, liczą na sztywność samej kratownicy, ale świeży beton waży 2,4 tony na metr sześcienny. Bez stempli środek przęsła ugina się trwale o 3-5 cm, a sufit pęka w charakterystyczny łuk.

Zbyt duży rozstaw podpór montażowych (powyżej 2,0 m) to druga najczęstsza przyczyna awarii. Belka kratownicowa nie jest samonośna na pełnej rozpiętości, dlatego wymaga podparcia co 1,5-2,0 m do czasu uzyskania przez beton 70% wytrzymałości.

Niedokładne ułożenie pustaków powoduje przesunięcie osi żeber rozdzielczych. Pustak musi leżeć symetrycznie między belkami, a deklowanie przy wieńcach wymaga użycia pustaków brzegowych, nie zwykłych odwróconych do góry nogami.

Brak zbrojenia podporowego (siatki Z1/Z2) objawia się rysami nad podporami już po kilku miesiącach użytkowania. Norma PN-EN 15037-1 jasno wskazuje, gdzie siatki muszą się znaleźć, a projektant nie ma obowiązku powtarzania tego w każdym rysunku.

Użycie betonu o zbyt niskiej klasie (np. C12/15 zamiast C20/25) to pozorna oszczędność, która kosztuje utratą gwarancji na strop. Klasa betonu musi być wpisana do dziennika budowy i potwierdzona wynikami badań próbek.

Bezpieczeństwo BHP podczas montażu

Praca na wysokości 2,5-3,0 m nad poziomem terenu wymaga pomostów roboczych z balustradami o wysokości 1,1 m. Same pustaki nie stanowią platformy, na której można stanąć ich wytrzymałość na zginanie jest minimalna. Pomosty montuje się na stemplach lub na specjalnych wspornikach wpinanych w kratownice.

Belki kratownicowe ważą 15-25 kg/mb i przy 6-metrowej długości stanowią poważne obciążenie dla przenoszących je osób. Do ich podnoszenia używa się lekkich dźwigni lub dźwigu okiennego. Ręczne przerzucanie belek na odległość większą niż 4 m grozi urazem kręgosłupa.

Podczas betonowania pompą do stropu operator węża stoi na pomoście od strony zewnętrznej budynku, nigdy na świeżo wylanym betonie. Ciśnienie strumienia mieszanki przy pompie sięga 50 bar, a jednorazowe wylanie kilku metrów sześciennych w jedno miejsce może przesunąć belki.

Kiedy warto skonsultować się z projektantem

Rozpiętości przekraczające 7 m wymagają indywidualnego doboru typu stropu, a nie szablonowego sięgania po Terivę III. W takich przęsłach pojawia się konieczność stosowania podciągów stalowych lub żelbetowych, co zmienia schemat statyczny całego budynku.

Nietypowe obciążenia skupione (kocioł, piec kaflowy, wanna z hydromasażem) wymagają dodatkowego sprawdzenia przez konstruktora. Wartość 500-800 kg w jednym punkcie potrafi przekroczyć nośność standardowego stropu, nawet jeśli obciążenie powierzchniowe mieści się w normie.

Przebudowy istniejących stropów, w których zmienia się układ ścian działowych, również wymagają ponownej analizy. Usunięcie ściany nośnej z wyższej kondygnacji bez wzmocnienia poniżej to jedna z najczęstszych przyczyn katastrof budowlanych w starszych domach.

FAQ praktyczne

Czy rozstaw 60 cm można zwiększyć do 70 cm? Nie. Zwiększenie rozstawu belek powyżej wartości katalogowej zmienia rozkład momentów zginających i ugięcia stropu. Producent nie udziela wówczas gwarancji, a ubezpieczyciel może odmówić wypłaty odszkodowania.

Jak często rozmieszczać podpory montażowe? Co 1,5-2,0 m w zależności od typu belki. Przy rozpiętości 6 m oznacza to zazwyczaj dwa rzędy stempli pośrodku przęsła, nie więcej niż 2,0 m od podpory stałej.

Czy można chodzić po pustakach przed betonowaniem? Tylko po ułożeniu pomostów z desek lub płyty OSP. Chodzenie bezpośrednio po pustakach powoduje ich pękanie, które ujawnia się dopiero po obciążeniu stropu.

Ile schnie strop Teriva przed usunięciem podpór? Podpory montażowe można usunąć po 7-14 dniach, pod warunkiem że beton osiągnął minimum 70% wytrzymałości projektowej. W praktyce bezpieczniej poczekać 21 dni, szczególnie w niskich temperaturach.

Czy Teriva sprawdza się nad garażem ogrzewanym? Tak, ale warto wybrać typ z wyższą izolacyjnością (Teriva II lub III) i uzupełnić strop warstwą wełny mineralnej od spodu. W przeciwnym razie różnica temperatur między garażem a pokojem może skraplać wilgoć na stropie.

Checklista przedbetonowania do wydruku

• Rozstaw belek stropowych Teriva zgodny z projektem (60 lub 45 cm)
• Oparcie belek na podporach min. 80 mm (100 mm przy rozpiętości > 6 m)
• Podpory montażowe co maks. 2,0 m, oparte na podkładkach rozkładających nacisk
• Pustaki ułożone szczelnie, bez ubytków, prawidłowo zadeklowane przy wieńcach
• Zbrojenie wieńców: min. 3×Ø10, strzemiona Ø6 co 25-30 cm
• Siatki podporowe Z1/Z2 w strefach przypodporowych
• Siatka zgrzewana Ø4,5/250×250 na całej powierzchni stropu
• Żebra rozdzielcze przy rozpiętości > 3,4 m
• Wzmocnienia pod ścianki działowe zgodne z trasami ścian
• Pomosty robocze z balustradami, BHP sprawdzone
• Klasa betonu min. C20/25, próbki pobrane zgodnie z PN-EN 206

Decyzja o wyborze stropu Teriva powinna zawsze wynikać z dokumentacji projektowej, a nie z kalkulacji wykonawcy. Rozstaw belek stropowych Teriva 60 cm przy typie I lub 45 cm przy typie II to wartości wyjściowe, które projektant koryguje na podstawie konkretnego schematu statycznego. Próby „optymalizacji" na budowie bez konsultacji z konstruktorem kończą się rysami, ugięciami lub utratą gwarancji producenta. Warto też pamiętać, że każdy etap montażu wpływa na poprzedni pominięcie jednego punktu kontrolnego przenosi błąd na cały strop i na wszystkie kondygnacje, które na nim stoją.

Źródła danych i norm: PN-EN 15037-1 (prefabrykowane belki kratownicowe), PN-EN 206 (beton wymagania, właściwości, produkcja i zgodność), PN-B-02151-3 (ochrona przed hałasem w budynkach), katalogi producentów stropów Teriva, Eurokod 2 (PN-EN 1992-1-1) projektowanie konstrukcji z betonu. Dodatkowe informacje o wymaganiach technicznych i dopuszczalnych obciążeniach dostępne są w katalogach producentów prefabrykatów (karty techniczne stropów Teriva) oraz w serwisach branżowych takich jak inżynierbudownictwa.pl, muratorplus.pl i buildup.pl.
