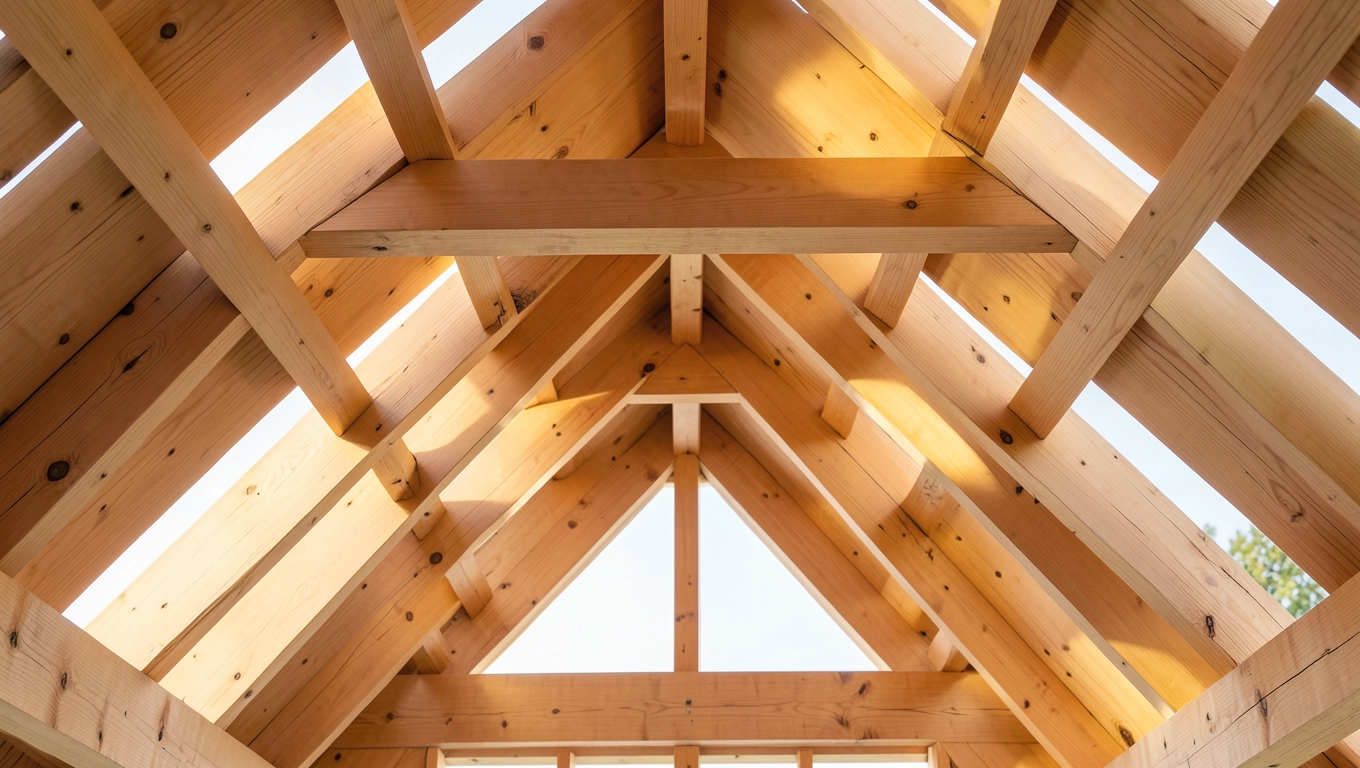

Rozstaw krokwi dachowych: ile naprawdę musi być i jak to policzyć

Wybór rozstawu krokwi dachowych to decyzja, która przesądza o tym, czy dach przetrwa dekadę bez pęknięć, czy już po drugiej zimie zacznie się uginać przy śniegu. Źle dobrany dystans między krokwiami osłabia więźbę, marnuje materiał i zmusza do kosztownych poprawek, gdy okazuje się, że pod blachę potrzeba gęstszej siatki niż pod ciężką dachówkę ceramiczną. Cała reszta parametryzacji schodzi na dalszy plan, bo to właśnie ten jeden wymiar decyduje o nośności, sztywności i cenie połaci.

• Optymalny rozstaw krokwi pod dachówkę, blachę i blachodachówkę
• Jak dobrać przekrój krokwi do rozstawu i obciążenia dachu
• Najczęstsze błędy przy rozstawie krokwi dachowych

Optymalny rozstaw krokwi pod dachówkę, blachę i blachodachówkę

Dachówka ceramiczna i cementowa wymaga gęstego rusztu, ponieważ pojedynczy element waży od 3,5 do 5 kg, a jego podparcie opiera się na dwóch sąsiednich łatach rozłożonych zazwyczaj co 31-34 cm. Przy typowej krokwi o przekroju 8×16 cm projektanci rzadko schodzą poniżej 80 cm i rzadko przekraczają 90 cm rozstawu osiowego. Zbyt rzadkie krokwie powodują uginanie się łat pod ciężarem pokrycia, zbyt gęste niepotrzebnie podnoszą koszt tarcicy i robocizny.

Blachodachówka, mimo wizualnego podobieństwa do dachówki, różni się mechaniką przenoszenia obciążeń. Arkusz o grubości 0,5 mm i fali 35-40 mm opiera się na łatach rozmieszczonych co 35-40 cm, ale sam usztywnia się na długości fali. To pozwala zwiększyć rozstaw krokwi dachowych do 90-100 cm bez utraty sztywności, pod warunkiem że kąt nachylenia połaci wynosi co najmniej 14°.

Blacha płaska, trapezowa oraz panel na rąbek stojący zachowują się jeszcze inaczej. Cienka blacha o grubości 0,5-0,7 mm wymaga gęstego stelaża, bo brak profilowania sprawia, że arkusz pracuje pod śniegiem jak membrana. Stosuje się tu rozstaw 60-80 cm z łatami co 20-25 cm. Przy panelach na rąbek dopuszcza się 90 cm, ale tylko wtedy, gdy producent dostarczył obliczenia statyczne dla konkretnej strefy wiatrowej i śniegowej.

Kiedy zwiększenie rozstawu krokwi dachowych przestaje się opłacać, łatwo pokazać na konkretnym przykładzie. Przy połaci 150 m² przejście z 80 cm na 100 cm redukuje liczbę krokwi z 19 do 15 na każdy metr szerokości. Oszczędność na tarcicy wynosi wtedy około 18-22%, ale jednocześnie rośnie przekrój krokwi z 8×16 cm na 8×20 cm, bo muszą przenieść większy moment gnący.

Nie stosuj rozstawu większego niż zalecany przez producenta pokrycia. Nawet pozornie sztywny arkusz blachy ugina się pod naporem śniegu, gdy punkty podparcia są za daleko od siebie, a powstałe wtedy naprężenia prowadzą do pęknięć powłoki ochronnej i korozji w ciągu trzech, czterech sezonów.

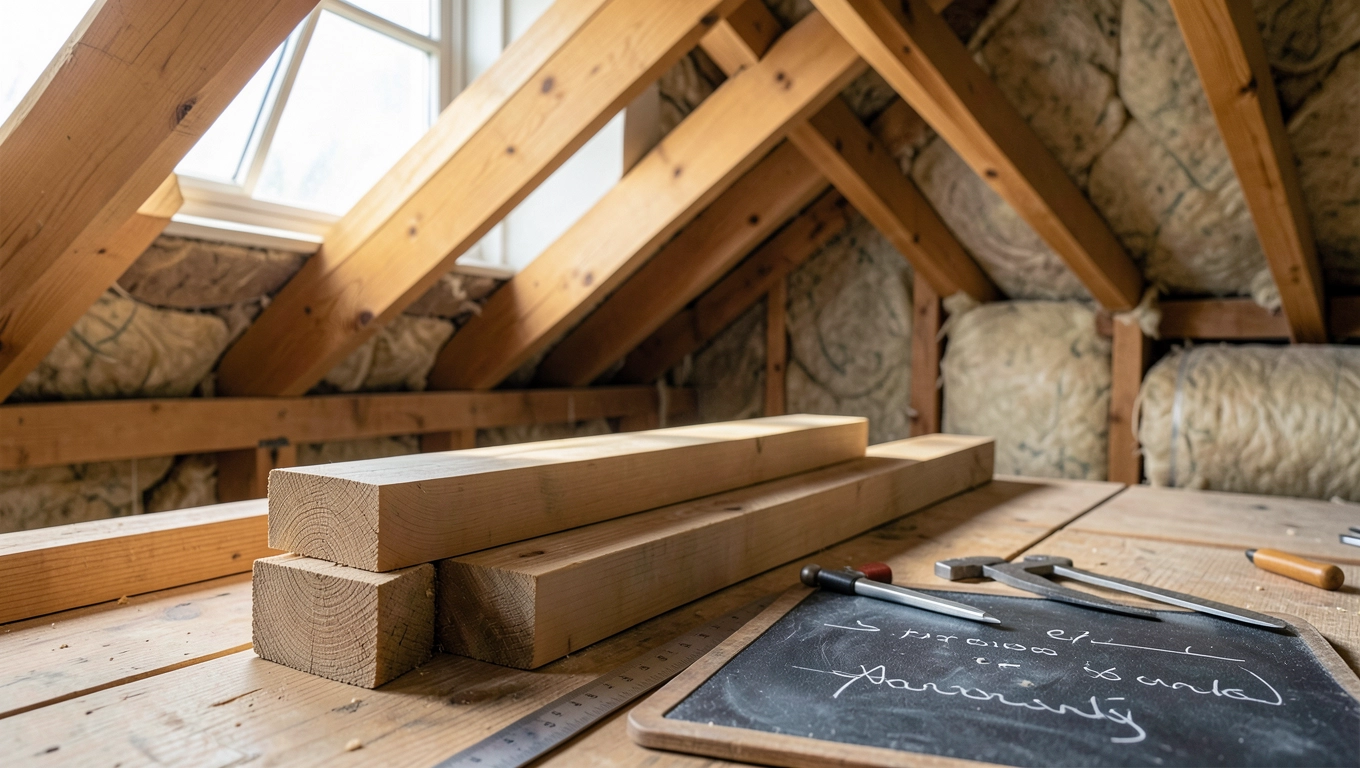

Jak dobrać przekrój krokwi do rozstawu i obciążenia dachu

Przekrój krokwi wynika bezpośrednio z trzech wartości: rozstawu, rozpiętości w świetle ścian oraz sumarycznego obciążenia, które dach musi przenieść. Norma PN-EN 1991-1-1 oraz PN-EN 1991-1-3 dzieli obciążenia na stałe (pokrycie, ocieplenie, same krokwie) oraz zmienne (śnieg, wiatr, człowiek podczas montażu). W polskich warunkach strefa śniegowa waha się od 0,9 kN/m² w zachodniej Polsce do 2,4 kN/m² w Sudetach i Tatrach, co oznacza, że ta sama krokiew 8×18 cm przeniesie dom w Szczecinie i nie przeniesie identycznego domu w Zakopanem.

Przy rozstawie 80 cm i rozpiętości 5 m dla strefy śniegowej II (1,2 kN/m²) sprawdza się krokiew 8×18 cm ze świerku klasy C24. Zwiększenie rozstawu do 100 cm wymusza w tym samym domu przekrój 8×22 cm albo redukcję rozpiętości jętek. Ściślejszy rozstaw (60 cm) pozwala zejść do 8×16 cm, ale przy identycznej powierzchni dachu zużywa się wtedy o jedną czwartą więcej tarcicy niż przy 80 cm.

Przy projektowaniu rozstawu krokwi dachowych zawsze sprawdzaj klasę wytrzymałości drewna. Krokiew C24 (świerk skandynawski, sosna polska klasy wyższej) przenosi o 20-25% więcej niż C22, a o 40% więcej niż C16, którą jeszcze spotyka się u mniejszych dostawców. Różnica w cenie tarcicy to zwykle 8-12%, różnica w nośności znacznie większa.

Norma Eurokod 5 (PN-EN 1995-1-1) wymaga też sprawdzenia stanu granicznego użytkowalności, czyli dopuszczalnego ugięcia krokwi. Dla więźby z widocznymi krokwiami ugięcie nie może przekroczyć L/200, gdzie L to rozpiętość w metrach. Przy 5 m daje to 2,5 cm, co w praktyce oznacza konieczność stosowania przekrojów większych niż wynikałoby z samej nośności.

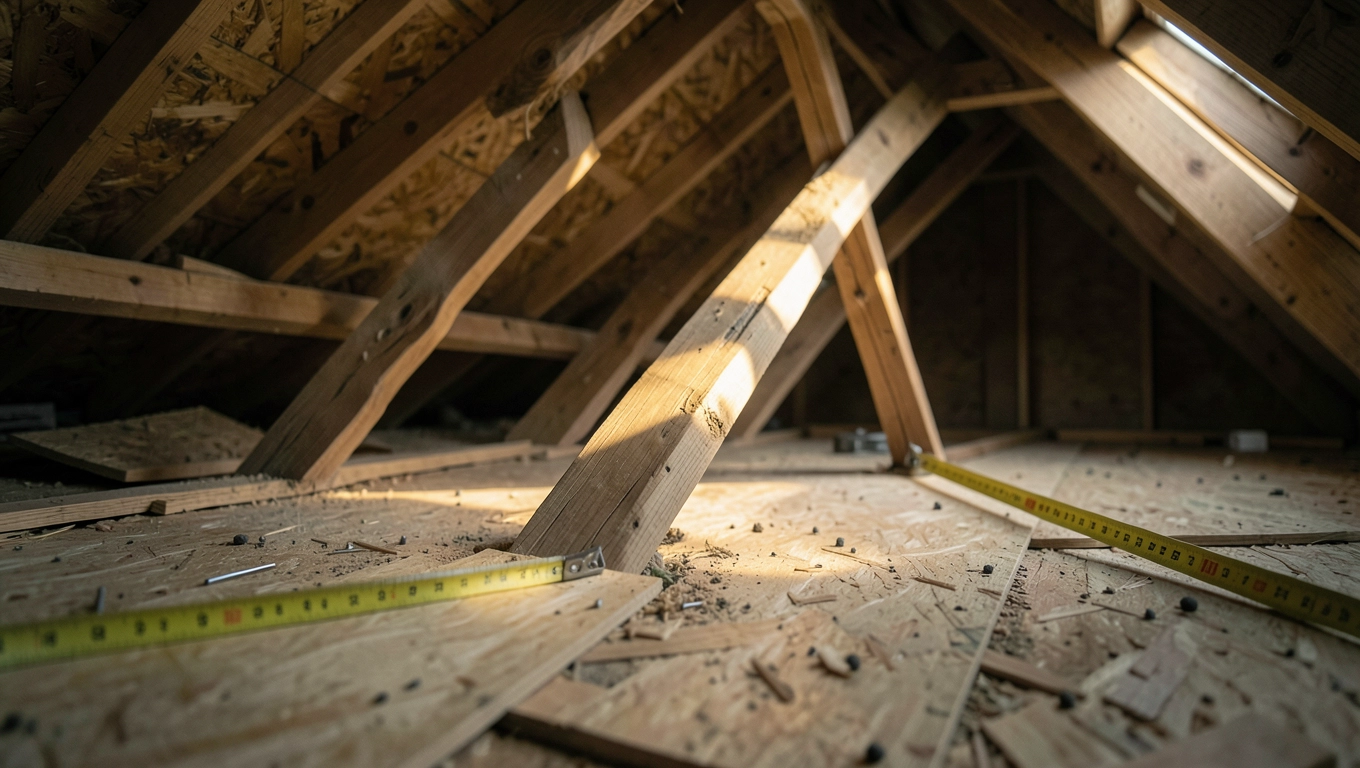

Najczęstsze błędy przy rozstawie krokwi dachowych

Ekonomiści-budowlani popełniają przy rozstawie krokwi dachowych kilka powtarzalnych błędów, z których każdy kosztuje od kilku do kilkudziesięciu tysięcy złotych. Najczęściej chodzi o kopiowanie projektu z innej strefy klimatycznej bez przeliczenia obciążenia śniegiem. Dach zaprojektowany dla Warszawy, przeniesiony do Katowic lub Białegostoku, zaczyna wymagać wzmocnień już w trzecim sezonie zimowym.

Drugim grzechem jest zbyt agresywne zwiększanie rozstawu w imię oszczędności. Krokiew 8×16 cm rozstawiona co 120 cm pod dachówkę ceramiczną nie ma fizycznych szans, żeby przenieść obciążenie śniegiem 1,6 kN/m² na rozpiętości 6 m. Drewno pracuje w granicy plastyczności, a po każdej zimie widać postępujące odkształcenie. Naprawa takiego dachu oznacza wymianę więźby, co przy dzisiejszych cenach tarcicy i robocizny to koszt 180-280 PLN/m².

• Brak obliczeń statycznych opartych na konkretnej strefie śniegowej i wiatrowej
• Użycie drewna klasy C16 zamiast C24 bez konsultacji z konstruktorem
• Mieszanie przekrojów krokwi w obrębie jednej połaci (naprzemiennie 8×16 i 8×20 cm)
• Pomijanie jętek i stężeń przy rozstawie powyżej 90 cm
• Rozstaw łat niedopasowany do modułu dachówki

Trzeci błąd ma charakter montażowy. Krokiew osadzona na murze bez podwaliny i hydroizolacji chłonie wilgoć i po pięciu latach traci 15-20% nośności w strefie podporowej. Wystarczy warstwa papy asfaltowej lub folii EPDM o grubości 1,5 mm, żeby ten problem wyeliminować. Pominięcie tego detalu przy rozstawie 80 cm i przekroju 8×16 cm skraca żywotność więźby o całe dekady.

Nie osadzaj krokwi bezpośrednio w betonie ani w zaprawie. Beton reaguje z żywicami drewna i przyspiesza jego rozkład. Stosuj kotwy stalowe z przekładką bitumiczną albo łoża zaimpregnowane ciśnieniowo klasy NDB.

Czwartym błędem jest ignorowanie ciężaru pokrycia tymczasowego. Etap przed ułożeniem właściwej dachówki trwa czasem kilka tygodni, w trakcie których na krokwiach leży tylko folia i łaty. Pozornie więźba ma mniejsze obciążenie, ale brak usztywnienia połaci sprawia, że wiatr boczny działa na pojedynczą krokiew jak na żagiel. Przy rozstawie 100 cm i braku wiatroizolacji pojedynczy podmuch 90 km/h potrafi przesunąć krokiew o 3-4 cm, co później objawia się falującą linią okapu.

Piąty problem dotyczy montażu okien połaciowych. Wycięcie fragmentu krokwi pod okno dachowe wymaga wstawienia wymianów o przekroju nie mniejszym niż sąsiednie krokwie. Jeśli rozstaw był zaprojektowany pod konkretne obciążenie ciągłe, a potem wycina się 1,5 m odcinka krokwi bez wymianu, w tym miejscu konstrukcja traci 25-30% nośności lokalnej. Konstruktor musi to uwzględnić w obliczeniach, ale w praktyce wykonawcy często pomijają ten etap.

Dlaczego kolejność prac ma znaczenie

Projektant więźby musi znać typ pokrycia przed obliczeniem rozstawu krokwi dachowych, ponieważ każdy materiał przekazuje obciążenia inaczej. Dachówka ceramiczna obciąża punktowo łaty, blacha trapezowa rozkłada ciężar liniowo na kilka krokwi jednocześnie, a panele na rąbek wymagają dodatkowego usztywnienia przeciwwiatrowego w strefie krawędziowej. Zmiana pokrycia po wykonaniu więźby bez ponownego przeliczenia to jeden z najdroższych błędów na budowie.

Konsekwencje ignorowania normy

PN-EN 1995-1-1 oraz Polska Norma PN-B-02011 podają obciążenia śniegiem z podziałem na strefy, które obowiązują wszystkie nowe budynki mieszkalne i użyteczności publicznej. Pominięcie tych zapisów nie tylko osłabia konstrukcję, ale też utrudnia uzyskanie odbioru domu, odmowę wypłaty polisy po szkodzie i sprzedaż nieruchomości, gdy komisja bankowa zażąda dokumentacji projektowej.

Przed zakupem projektu gotowego sprawdź, czy zawiera obliczenia statyczne więźby dostosowane do konkretnej lokalizacji. Projekty katalogowe często mają zapis „rozstaw krokwi 80 cm, przekrój 8×18 cm” bez podania strefy obciążenia. Kupując taki projekt za 4-6 tys. PLN, inwestor bierze na siebie ryzyko, że konstrukcja nie spełnia wymogów dla jego działki.

Kiedy nie warto powiększać rozstawu

Zwiększanie rozstawu krokwi dachowych nie ma sensu przy dachach o kącie nachylenia poniżej 15°, gdzie obciążenie śniegiem rozkłada się asymetrycznie i wymaga gęstszej siatki nośnej. Również przy połaciach z wieloma lukarnami, koszami i wykuszami odstęp 80-90 cm pozostaje optymalny, bo geometria wymusza docinanie krokwi na miarę, a rzadsza siatka utrudnia montaż.

Unikaj rozstawu powyżej 100 cm wszędzie tam, gdzie planujesz montaż paneli fotowoltaicznych na połaci. Punkty mocowania stelaża pod moduły wymagają podparcia na krokwi lub kontrłacie o przekroju minimum 4×6 cm. Przy zbyt rzadkiej siatce trzeba dodawać dodatkowe krokwie lub stosować legary wzdłużne, co podnosi koszt inwestycji PV o 15-20%.

Przepisy Prawa budowlanego (art. 5 ust. 1 pkt 4 i art. 20 ust. 1) wymagają, aby konstrukcja budynku spełniała warunki określone w Polskich Normach oraz Eurokodach. Za dokumentację odpowiada projektant z uprawnieniami, a za wykonanie kierownik budowy. Samowolne zmiany rozstawu krokwi względem projektu bez wpisu do dziennika budowy stanowią naruszenie procedury.

Źródła danych

Podstawą obliczeń były następujące akty prawne i normy:

• PN-EN 1991-1-1:2004 Oddziaływania na konstrukcje. Ciężar objętościowy, ciężar własny, obciążenia użytkowe
• PN-EN 1991-1-3:2005 Oddziaływania na konstrukcje. Obciążenie śniegiem
• PN-EN 1991-1-4:2008 Oddziaływania na konstrukcje. Oddziaływania wiatru
• PN-EN 1995-1-1:2010 Projektowanie konstrukcji drewnianych
• Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.)
• PN-B-02011:1977 Obciążenia w obliczeniach statycznych. Obciążenie śniegiem

Dokładne obliczenia statyczne dla konkretnego projektu zleca się uprawnionemu konstruktorowi, który dobiera przekroje i rozstaw krokwi dachowych na podstawie rzeczywistej lokalizacji, kąta nachylenia połaci, ciężaru pokrycia oraz stref obciążenia śniegiem i wiatrem.
