Wysokość okna dachowego: jak zmierzyć i nie przepłacić w 2026
Jak zmierzyć okno dachowe i odczytać tabliczkę znamionową
Dwa centymetry. Tyle wystarczy, żeby pomiar otworu pod okno dachowe zamienił się w rachunek za ponowny montaż, demontaż starego skrzydła i zakup nowego. W praktyce oznacza to wydatek rzędu 1200-1800 zł, którego można uniknąć jedną dodatkową minutą przy taśmie mierniczej. Poniżej konkretna ścieżka: od przygotowania narzędzi, przez sam pomiar, aż po odczytanie kodu z tabliczki, która mówi więcej niż niejeden katalog.
- Jak zmierzyć okno dachowe i odczytać tabliczkę znamionową
- Standardowe wymiary okien dachowych: tabela rozmiarów i kodów MK
- Rozstaw krokwi i belka wymianu przy montażu okna dachowego
- Najczęstsze błędy przy wymiarowaniu okna dachowego i jak ich uniknąć
Co przygotować przed pomiarem
Bez dobrej taśmy ani rusz. Potrzebujesz miarki zwijanej o długości co najmniej 3 m, ponieważ standardowa wysokość okna dachowego w segmencie mieszkalnym sięga 140-160 cm. Poziomica 60-80 cm pozwoli jednocześnie skontrolować spadek ramy, który w świetle normy PN-EN 14351-1 powinien mieścić się w tolerancji ±2 mm na metr bieżący ościeżnicy. Do tego drabina z pałąkiem zabezpieczającym, ołówek, kartka, latarka czołowa (poddasze bywa nieprzyjazne dla oczu po zmroku) i jedna osoba do pomocy. Samo trzymanie taśmy po drugiej stronie otworu to nie fanaberia, lecz konieczność przy pomiarze przekątnej.
Pomiar otworu w konstrukcji dachu
Zaczynasz od szerokości. Mierzysz ją w trzech miejscach: na górze, na środku i na dole otworu, ponieważ belki więźby potrafią „pływać" nawet o 8-15 mm. Do dalszych obliczeń przyjmujesz zawsze najmniejszy uzyskany wymiar. Analogicznie postępujesz z wysokością okna dachowego: pomiar w trzech punktach, wynik najmniejszy. Ostatnim krokiem jest kontrola prostokątności przez zmierzenie obu przekątnych. Różnica powyżej 5 mm sygnalizuje krzywą więźbę, która wymaga korekty jeszcze przed zamówieniem stolarki.
Marginesy montażowe, czyli ile dodać do wymiaru
Samo okno musi być mniejsze od otworu. Pytanie brzmi: o ile. Odpowiedź różni się w zależności od typu pakietu szybowego i producenta, ale obowiązują pewne stałe widełki:
| Kierunek pomiaru | Margines dla okna standardowego | Margines dla okna energooszczędnego (3- lub 4-szybowego) |
|---|---|---|
| Szerokość | +40 do +50 mm | +60 do +80 mm |
| Wysokość | +40 do +60 mm | +60 do +80 mm |
Skąd ta różnica? Pakiet 4-szybowy jest cięższy i szerszy, co wymaga większego luzu na termoobwódkę, a zarazem grubszej warstwy pianki montażowej. Próba osadzenia okna pasywnego w otworze zaprojektowanym pod zwykły pakiet kończy się mostkiem termicznym i rosą na ościeżnicy w pierwszą zimę.
Pomiar samego okna
Gdy montujesz nowe okno do istniejącego otworu, mierzysz ościeżnicę po zewnętrznej krawędzi: szerokość, wysokość i głębokość zabudowy (typ V lub J). Głębokość ma znaczenie przy doborze kołnierza, bo profil V współpracuje z dachówkami o wysokiej fali, natomiast J przeznaczono do pokryć płaskich. Pomiar przekątnej skrzydła ujawnia ewentualne paczenie się ramy, które dyskwalifikuje okno do ponownego montażu.
Tabliczka znamionowa gdzie szukać i co mówi
Tabliczka znamionowa to niewielka metalowa plakietka z kodem QR, numerem seryjnym i oznaczeniem rozmiaru. Położenie różni się między producentami, choć każdy z nich trzyma się zasady „łatwo dostępne, trudne do zgubienia":
| Producent | Lokalizacja tabliczki |
|---|---|
| Velux | Górny prawy lub lewy róg skrzydła, pod klapą wentylacyjną |
| Fakro | Prawy górny róg skrzydła, na ościeżnicy ruchomej |
| Roto | Lewy górny róg skrzydła, na ramionach zawiasów |
| RoofLITE+ | Boczna krawędź skrzydła, po stronie klamki |
Na tabliczce odnajdujesz kod rozmiaru w formacie literowo-cyfrowym: MK06, MK08, CK02. Pierwsza litera opisuje typ okna (M środkowo-obrotowe, C dwuskrzydłowe wysokościowe, F uchylno-obrotowe), litera K oznacza segment okleiny drewnianej lub poliuretanowej, a dwie cyfry kodują wymiar w wewnętrznej tabeli producenta. Kod MK06 odpowiada wymiarowi 78 × 118 cm, MK08 78 × 140 cm, CK02 55 × 78 cm. Bez tej wiedzy zamawianie nowego skrzydła „na oko" to rosyjska ruletka z pieniędzmi.
Standardowe wymiary okien dachowych: tabela rozmiarów i kodów MK
Producenci trzymają się zbliżonej siatki wymiarowej, bo więźba dachowa w polskim budownictwie mieszkaniowym powtarza się z zaskakującą regularnością. Rozstaw krokwi 80 lub 90 cm i wysokość w świetle poddasza około 250 cm sprawiają, że kilkanaście rozmiarów obsługuje 80% rynku. Zrozumienie tej siatki pozwala uniknąć pułapki „najtańszego okna w niestandardowym rozmiarze", które po doliczeniu kołnierza i wydłużonym terminie dostawy wychodzi droższe od produktu z katalogu.
Tabela standardowych rozmiarów
| Wymiar (cm) | Przykładowy kod katalogowy | Typowe pomieszczenie | Producenci oferujący ten rozmiar |
|---|---|---|---|
| 55 × 78 | CK02 / 102 | Klatka schodowa, łazienka | Velux, Fakro, Roto, RoofLITE+ |
| 66 × 118 | FK06 / 206 | Sypialnia dziecięca | Velux, Fakro, Roto |
| 78 × 98 | MK04 / 304 | Biuro, garderoba | Velux, Fakro, Roto, RoofLITE+ |
| 78 × 118 | MK06 / 306 | Sypialnia, pokój młodzieżowy | Velux, Fakro, Roto, RoofLITE+ |
| 78 × 140 | MK08 / 308 | Salon, aneks kuchenny | Velux, Fakro, Roto, RoofLITE+ |
| 94 × 118 | PK06 / 406 | Sypialnia z niską ścianką kolankową | Velux, Fakro, Roto |
| 94 × 140 | PK08 / 408 | Pracownia, pokój z sofą narożną | Velux, Fakro, Roto |
| 114 × 118 | SK06 / 606 | Długi pokój, korytarz | Velux, Fakro, Roto |
| 134 × 98 | UK04 / 804 | Pomieszczenie z barierą krokwi | Velux, Fakro |
Symbol katalogowy to pierwsza rzecz, jaką podajesz przy zamówieniu. Bez niego producent pyta o wymiar w centymetrach i rodzaj okucia, co zabiera kolejne dwie wiadomości e-mail. Warto go zapisać na tabliczce lub w dokumentacji powykonawczej od razu po montażu.
Kiedy standardowe rozmiary nie wystarczą
Istnieją sytuacje, gdy żaden rozmiar z tabeli nie pasuje. Najczęściej chodzi o okno w łazience z bardzo niskim oknem lub potrzebę montażu w stropie o nietypowej geometrii. Standardowy ruch wykonawcy to wtedy sięgnięcie po okno na wymiar, które u największych producentów kosztuje od 2200 zł netto za wersję jednoskrzydłową z pakietem dwuszybowym. Problem polega na czasie: termin realizacji wydłuża się z 5 dni roboczych do 4-6 tygodni, a do tego dochodzi brak prawa do zwrotu, ponieważ produkt wykonano pod indywidualne zamówienie.
Rozwiązanie standardowe
Szybka dostawa (5-10 dni), pełna dostępność części zamiennych, niższa cena o 25-40% względem wersji niestandardowej.
Rozwiązanie na wymiar
Dopasowanie do nietypowej geometrii dachu, zachowanie ciągłości okładziny, unikalny design. Minus: czas oczekiwania i wyższy koszt zakupu.

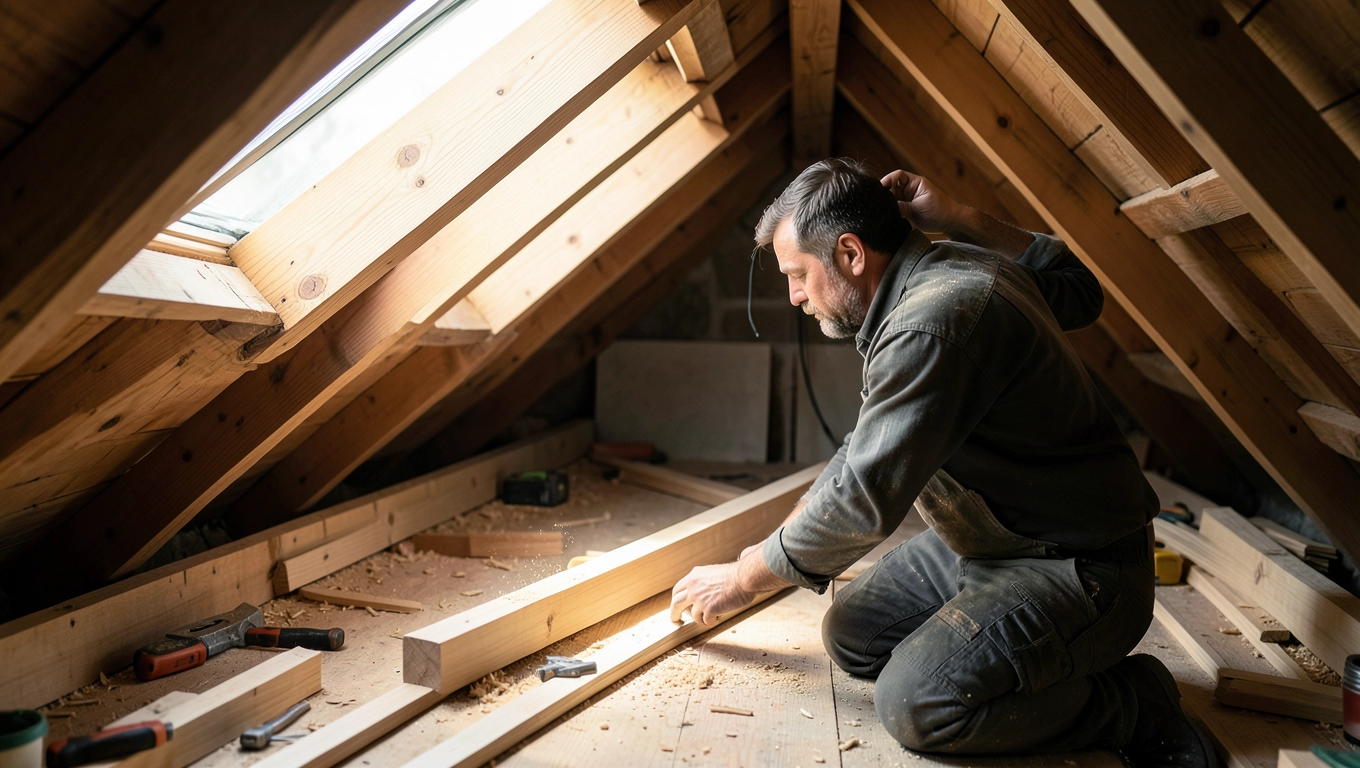

Rozstaw krokwi i belka wymianu przy montażu okna dachowego
Tu zaczyna się prawdziwa inżynieria. Wysokość okna dachowego wyznaczasz na etapie projektu, lecz dopiero w trakcie montażu okazuje się, czy konstrukcja dachu w ogóle pozwala na taki wymiar. Krokiew to element nośny, którego nie wolno podcinać bez kompensacji, ponieważ odpowiada za przenoszenie obciążeń z pokrycia, śniegu i wiatru na kalenicę.
Kiedy rozstaw krokwi wymaga interwencji
Standardowe okno MK08 (78 × 140 cm) potrzebuje otworu o szerokości około 82 cm w świetle krokwi. Jeśli rozstaw więźby wynosi 80 cm, nie ma problemu. Gdy jednak trafisz na rozstaw 60 cm albo 100 cm, okno się nie mieści. W pierwszym przypadku rozwiązaniem jest połączenie dwóch mniejszych okien w układ kombi (np. dwa CK02 obok siebie), w drugim skrócenie okna do rozmiaru MK06 lub zastosowanie wkładki dystansowej między krokwiami.
Belka wymianu definicja i zastosowanie
Belka wymianu to poziomy element konstrukcyjny, który przejmuje obciążenie z wyciętego fragmentu krokwi i rozkłada je na sąsiednie krokwie. Bez niej wycięcie fragmentu więźby pod większe okno kończy się ugięciem, pęknięciami w tynku lub, w skrajnych przypadkach, lokalną utratą stateczności dachu. Wykonuje się ją z krawędziaków tej samej klasy wytrzymałości co krokwie (zwykle C24 wg PN-EN 338), o przekroju nie mniejszym niż sama krokiew. Koszt materiału wraz z robocizną to około 800-1400 zł za jedno okno w 2024 roku.
Jak wykonać belkę wymianu
Najpierw montujesz podparcie tymczasowe pod wycinanym odcinkiem krokwi dwa stemple pionowe z belką poziomą. Dopiero potem wycinasz fragment krokwi na wymiar okna plus 60 mm luzu z każdej strony. Belki wymianu wsuwasz w szczeliny wycięte w krokwiach na głębokość minimum 100 mm i mocujesz wieszakami kątowymi lub śrubami dwugwintowymi M10. Całość zabezpieczasz impregnatem, a po montażu okna ponownie kontrolujesz poziom ościeżnicy. Belka wymianu przy oknie dachowym to nie miejsce na oszczędności błąd w obliczeniach prędzej czy później zemści się na stropie.
Alternatywy dla belki wymianu
Jeśli konstrukcja dachu na to pozwala, możesz zrezygnować z belki i zastosować okna kombi, czyli zestaw dwóch lub trzech mniejszych okien obok siebie. Rozwiązanie to zachowuje ciągłość krokwi, a zarazem daje więcej światła niż jedno duże okno, bo zmniejsza powierzchnię martwych stref pod ościeżnicą. Inną opcją jest montaż okna w połaci bez ingerencji w krokwie, ale wymaga to użycia specjalnych okien ramowych montowanych między krokwiami, co wiąże się z wyższą ceną samego produktu.
| Rozwiązanie | Koszt (PLN netto, 2024) | Czas realizacji | Zastosowanie |
|---|---|---|---|
| Belka wymianu z krawędziaka C24 | 800-1400 | 1-2 dni | Okna powyżej 90 cm szerokości |
| Okna kombi (2 × CK02) | 2400-3600 | 5-10 dni | Wąskie rozstawy krokwi, niskie połacie |
| Okno ramowe między krokwiami | 3200-5800 | 3-6 tygodni | Dachy zabytkowe, niestandardowa geometria |
Najczęstsze błędy przy wymiarowaniu okna dachowego i jak ich uniknąć
Lista grzechów głównych jest krótsza, niż się wydaje. Każdy z nich wynika z pośpiechu albo z przekonania, że „jakoś to będzie". A nie będzie.
Pomiar tylko w jednym punkcie. Błąd kosztuje nowe okno. Rozwiązanie: pomiar w trzech punktach, przyjęcie najmniejszego wymiaru. Działa, bo krokwie paczą się pod wpływem wilgoci, a błąd 2 mm w górę oznacza brak możliwości osadzenia.
Zignorowanie przekątnej otworu. Skrzywiona więźba = problem z uszczelnieniem. Rozwiązanie: pomiar obu przekątnych, różnica powyżej 5 mm wymaga korekty krokwi przed zamówieniem okna.
Zły margines montażowy. Za ciasno = brak miejsca na piankę i termoobwódkę. Za luźno = mostki termiczne. Rozwiązanie: +40 do +50 mm dla okien standardowych, +60 do +80 mm dla pakietów 3- i 4-szybowych.
Okno zbyt wysoko nad podłogą. Komfort użytkowania spada. Zalecenie: górna krawędź okna na wysokości 200-220 cm od posadzki zapewnia dostęp do klamki i naturalne doświetlenie zgodnie z normą DIN 5034.
Mieszanie kołnierzy różnych producentów. Parametry uszczelnienia są ściśle powiązane z ościeżnicą. Rozwiązanie: kołnierz zawsze tej samej marki co okno. Typ pokrycia (wysokość fali dachówki, profil blachy) musi odpowiadać oznaczeniu producenta.
Brak kontroli poziomu ościeżnicy. Skrzydło będzie się samo otwierać lub nie domykać. Rozwiązanie: poziomica na dolnej i górnej krawędzi, tolerancja ±2 mm/m. Mechanizm okucia wymaga precyzyjnego ustawienia, inaczej dochodzi do nierównomiernego docisku.
Oszczędność na kołnierzu. Najtańszy kołnierz nie pasuje do danego pokrycia. Konsekwencja: przeciek przy pierwszym większym deszczu. Rozwiązanie: wybór kołnierza według kąta nachylenia dachu (15-90° lub 20-90°) oraz typu pokrycia (dachówka ceramiczna, blacha trapezowa, gont bitumiczny).
Kiedy NIE robić pomiaru samodzielnie
Jeśli dach ma więcej niż 15 lat, więźba może wykazywać ugięcia niewidoczne z poziomu podłogi. W takiej sytuacji pomiar powinien wykonać uprawniony dekarz lub inspektor nadzoru budowlanego. Samodzielny pomiar jest wystarczający w nowym budownictwie oraz przy wymianie okna na identyczny rozmiar, gdy dysponujesz dokumentacją powykonawczą z pierwotnego montażu.
Wysokość okna dachowego nie jest wartością samodzielną. Współgra z rozstawem krokwi, kątem nachylenia połaci, głębokością okapu i wysokością ścianki kolankowej. Kiedy te cztery parametry znasz, dobór konkretnego rozmiaru staje się prostym rachunkiem, a nie loterią. Całą listę narzędzi, tabelę marginesów i schemat lokalizacji tabliczki znamionowej warto wydrukować i trzymać w pobliżu drabiny jeden rzut oka przed pomiarem oszczędza zwykle więcej czasu niż godzina czytania katalogów.
Źródła danych: PN-EN 14351-1 (norma dotycząca okien i drzwi zewnętrznych), PN-EN 338 (klasy wytrzymałości drewna konstrukcyjnego), DIN 5034 (norma oświetlenia wnętrz), dokumentacja techniczna producentów stolarki dachowej, katalogi wymiarowe Velux i Fakro z 2023/2024 roku, oraz aktualne cenniki usług dekarskich (dane z platform dekarskich i izb rzemieślniczych, IV kwartał 2024).
