Zabudowa okna dachowego płytami gk krok po kroku
Planowanie rusztu i wymiary wnęki pod okno dachowe
Wnęka okienna to ostatni etap zabudowy poddasza, ale decyzje o jej geometrii musisz podjąć znacznie wcześniej, jeszcze przed przykręcaniem profili do jętek. W tym momencie liczy się każdy centymetr, bo głębokość wnęki wpływa na straty ciepła, doświetlenie pomieszczenia i wygodę montażu rolet czy kontaktorów.
- Planowanie rusztu i wymiary wnęki pod okno dachowe
- Przekroje wnęki: pion i poziom bez błędów
- Montaż płyt gk wokół okna dachowego krok po kroku
- Wykończenie, szpachlowanie i najczęstsze błędy przy wnękach
Standardowe ocieplenie poddasza sięga 25-35 cm, więc wnęka okienna powinna mieć podobną głębokość. Zbyt płytka rynna od strony sufitu tworzy mostki termiczne i obniża temperaturę szyby, co sprzyja roszeniu. Zbyt głęboka z kolei zabiera cenną powierzchnię użytkową i wymaga mocniejszego rusztu, żeby utrzymać ciężar płyt.
Najpierw wyznacz krawędzie. Poziomą górną krawędź wnęki prowadzisz od wewnętrznego górnego profilu ościeżnicy okna w stronę sufitu. Pionową boczną krawędź wyznaczasz od wewnętrznego boku ościeżnicy prostopadle do okna. Na końcach profili wstaw krótkie odcinki profili UD, które zamkną konstrukcję i zapobiegną odkształcaniu się rusztu.
Profile CD przycinasz na szerokość wnęki plus dwie grubości płyty gipsowo-kartonowej, czyli 2 × 12,5 mm = 25 mm. Te dodatkowe 25 mm pozwala na czyste wykończenie narożników i pewne oparcie dla płyty. Bez tego zapasu płyta kończy się w linii profilu i narożnik pracuje pod obciążeniem.
| Typ okna | Szerokość wnęki | Wysokość wnęki | Zużycie płyt g-k |
|---|---|---|---|
| 78 × 118 cm | ok. 100 cm | ok. 140 cm | 2,8 m² |
| 94 × 118 cm | ok. 116 cm | ok. 140 cm | 3,2 m² |
| 114 × 118 cm | ok. 136 cm | ok. 140 cm | 3,8 m² |
Zanim weźmiesz szlifierkę, przygotuj komplet narzędzi: poziomica laserowa lub wężykowa, nożyce do blachy, wkrętarka z bitami PZ2, nóż do g-k, piłka otwornica do puszek instalacyjnych, ołówek stolarski i miarka. Każde z tych narzędzi ma konkretne zadanie w tym etapie.
Przekroje wnęki: pion i poziom bez błędów
W przekroju pionowym obowiązuje prosta zasada: górna płyta wnęki idzie poziomo, dolna pionowo. Takie ułożenie nie jest przypadkowe, wynika z fizyki przepływu powietrza i rozkładu światła w pomieszczeniu. Pozioma płyta u góry odbija światło z okna w stronę sufitu i rozświetla całe poddasze. Pionowa płyta na dole kieruje ciepłe powietrze znad grzejnika w stronę szyby i zapobiega jej zroszeniu.
Minimalne odsadzki od szyby to 15-20 cm. Mniejszy odstęp powoduje, że płyta blokuje naturalną cyrkulację powietrza przy szybie i w efekcie na szkle skrapla się para wodna. Większy odstęp zabiera światło i tworzy efekt tunelu, który optycznie pomniejsza wnękę.
sufit (płyta g-k)
┌─────────────────────────┐
│ wełna 30 cm + paroiz. │
└─────────┬───────────────┘
płyta poziomo│odsadzka 15 cm
─────────────┼─────────────── szyba okna
płyta pionowo│
│ grzejnik
└───────────────┘
W przekroju poziomym boki wnęki prowadzisz prostopadle do okna, wykorzystując rowki montażowe w ościeżnicy. Niektórzy wykonawcy próbują rozszerzać wnękę tak zwanymi glifami, czyli skośnymi ściankami bocznymi. Rozwiązanie wygląda atrakcyjnie na renderze, ale w praktyce osłabia mocowanie krokwi, bo każdy glif wymaga dodatkowego podparcia w konstrukcji dachu.
Klasyczna obudowa (boki prostopadłe)
Kompatybilna z ościeżnicą, łatwa w montażu, nie narusza konstrukcji. Światło wpada pod kątem 90°, co bywa mniej efektowne wizualnie.
Obudowa z glifami (boki skośne)
Lepsze doświetlenie boczne, ale wymaga wzmocnienia rusztu i utrudnia montaż rolet. Ryzyko pęknięć przy pracy krokwi.
Kiedy krokiew wypada zbyt blisko okna i nie ma miejsca na pełną wnękę, nie eksperymentuj z glifami. Zamiast tego skróć wnękę od strony jętki, zachowując prostą geometrię boków. Takie rozwiązanie zachowuje stabilność rusztu i nie wymaga ingerencji w więźbę dachową.

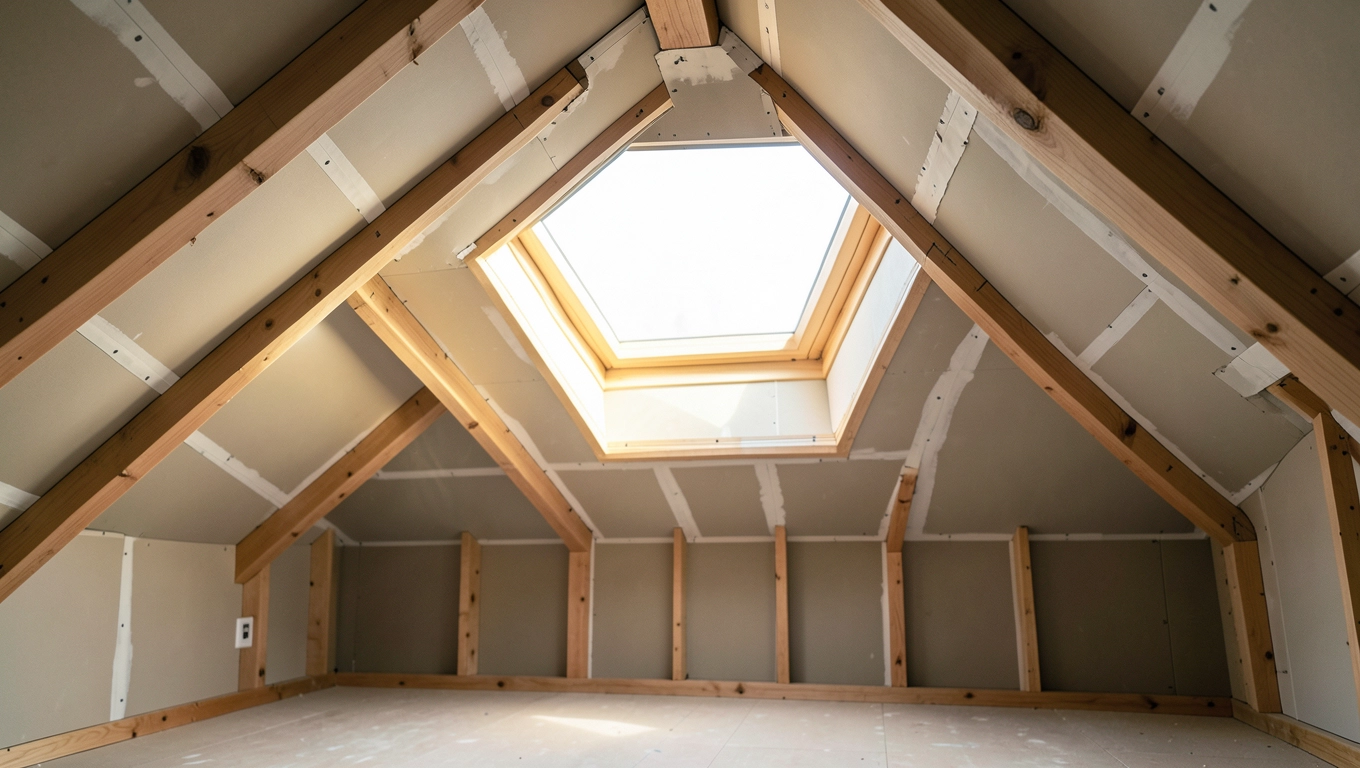

Montaż płyt gk wokół okna dachowego krok po kroku
Kolejność prac na poddaszu ma znaczenie, bo każdy etap obciąża poprzedni. Zabudowę zaczynasz od skosów, potem sufit, dalej ściany kolankowe i dopiero na końcu wnęki okienne. Dlaczego akurat taka kolejność? Płyta wnęki górnej opiera się na bocznych ściankach wnęki, więc te muszą być już zamontowane, kiedy zamykasz górę.
Sam montaż wnęki wygląda tak: najpierw płyta dolna (pionowa, przy grzejniku), potem dwie płyty boczne (prostopadłe do okna), na końcu płyta górna (pozioma, przy suficie). Każdy etap ma swoje uzasadnienie.
- Profile UD i CD przykręcone do ościeżnicy i krokwi, wypoziomowane laserem.
- Płyta dolna mocowana pionowo do rusztu, łączenie z posadzką przez szczelinę dylatacyjną 5 mm.
- Płyty boczne prostopadle do okna, krawędź wchodzi w rowek ościeżnicy.
- Płyta górna poziomo, spoczywa na bocznych i sufitowej, zamyka wnękę.
- Instalacje kable pod przyszłe rolety, kontaktrony, alarm prowadzisz przed przykręceniem górnej płyty.
Szczelina dylatacyjna przy grzejniku to nie fanaberia, lecz konieczność. Płyta g-k pod wpływem ciepła pracuje, rozszerza się i kurczy. Bez 5 mm luzu między płytą a posadzką narożnik pęka w ciągu pierwszego sezonu grzewczego. Szczelinę wypełniasz później elastycznym akrylem, nie szpachlą.
Uwaga praktyka: Kabel pod przyszłą roletę zewnętrzną kosztuje kilkanaście złotych w trakcie budowy, ale kucie już otynkowanej wnęki, żeby go dociągnąć, to wydatek rzędu kilkuset złotych. Przewód układasz w peszelu ochronnym, wyprowadzasz przy ościeżnicy i zostawiasz zapas 30-40 cm.

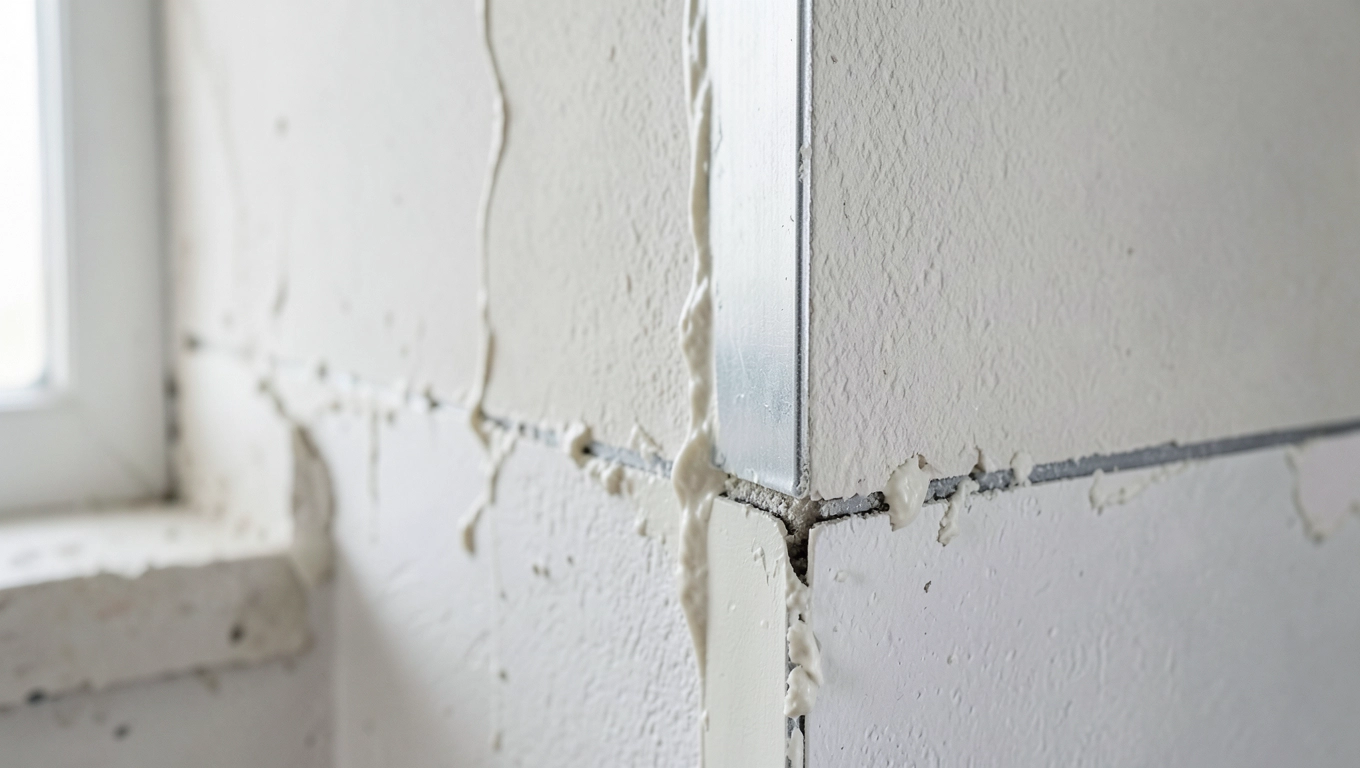

Wykończenie, szpachlowanie i najczęstsze błędy przy wnękach
Po zamontowaniu płyt przychodzi czas na wykończenie narożników, czyli najsłabszy punkt każdej zabudowy z g-k. Narożniki wypukłe (zewnętrzne) zbroisz kątownikami aluminiowymi na masie gipsowej. Te wkłęsłe (wewnętrzne) zamykasz taśmą zbrojącą, na przykład papierową lub flizelinową, wtopioną w pierwszą warstwę gładzi.
Szpachlowanie prowadzisz w dwóch-trzech przejściach, każdą warstwę po wyschnięciu szlifując papierem o gradacji 150-180. Malowanie zaczynasz od wnęki, bo łatwiej wykończyć sufit „do linii" niż odwrotnie. Pierwsza warstwa farby to gruntowanie rozcieńczoną farbą (10-15% wody), druga i trzecia pełną, z zachowaniem odstępu minimum czterech godzin między przejściami.
| Materiał | Ilość na 1 okno | Cena orientacyjna |
|---|---|---|
| Płyta g-k 12,5 mm | 3,2 m² | 12-16 zł/m² |
| Profile CD 60 × 27 | 8 mb | 4-6 zł/mb |
| Profile UD 27 × 28 | 4 mb | 3-5 zł/mb |
| Wkręty TN 3,5 × 25 | 120 szt. | 8-12 zł/opak. |
| Gładź szpachlowa | 5 kg | 25-40 zł |
| Łączny koszt materiałów | ok. 180-260 zł / okno |
Biały kolor wnęki nie jest kwestią gustu, lecz fizyki światła. Farba o współczynniku odbicia około 80% zwraca do wnętrza większość docierającego przez okno promieniowania, co realnie rozjaśnia poddasze. Ciemne barwy pochłaniają światło, pomniejszają optycznie wnękę i tworzą wrażenie ciasnego tunelu.
Najczęstsze błędy pojawiają się tam, gdzie pośpiech wygrywa z planowaniem. Pominięcie kabla pod automatykę, malowanie wnęki na ciemno, montaż płyt pod kątem w ościeżnicy, brak szczeliny dylatacyjnej przy grzejniku to cztery grzechy główne każdej poddaszowej realizacji. Każdy z nich wynika z innego powodu.
Rada eksperta: Zanim zamontujesz płytę górną, sprawdź, czy za wełną mineralną leży ciągła folia paroizolacyjna. Przerwana paroizolacja w obrębie wnęki powoduje, że wilgoć z pomieszczenia wnika w ocieplenie i kondensuje na zimnych elementach konstrukcji. Skutek to zagrzybienie krokwi w ciągu dwóch-trzech sezonów.
Akustyka poddasza również zależy od wnęki. Wełna mineralna o gęstości 30-40 kg/m³ pochłania od 50 do 70 dB w zależności od grubości warstwy. Płyta g-k dodaje kolejne 5-8 dB tłumienia. Razem daje to realną poprawę ciszy w sypialni na poddaszu, co przy ulicy pod oknem bywa decydujące.
Kiedy wnęka jest gotowa i pomalowana, czas na ostatnie szlify: silikonowanie styku płyty z ościeżnicą (akryl elastyczny, nie silikon, jeśli planujesz malowanie), montaż listew wykończeniowych oraz podłączenie grzejnika. Każdy z tych kroków wpływa na końcowy efekt.
Uwaga praktyka: Nie przykręcaj płyty g-k bezpośrednio do ościeżnicy okiennej. Ościeżnica pracuje inaczej niż ruszt i takie sztywne połączenie przenosi naprężenia na płytę. Zostaw 3-5 mm szczeliny i wypełnij ją trwale elastycznym akrylem.
Jeśli na etapie planowania okaże się, że krokiew wypada w odległości mniejszej niż 8 cm od ościeżnicy, nie próbuj na siłę wcisnąć tam profilu CD. Zamiast tego skróć wnękę od tej strony, zachowując prostą geometrię. To kompromis, który zachowuje stabilność rusztu i nie wymaga ingerencji w konstrukcję dachu.
Zabudowa okna dachowego płytami g-k to etap, w którym wszystkie wcześniejsze decyzje projektowe spotykają się z wykonawstwem. Im precyzyjniej zaplanujesz ruszt, dobierzesz głębokość wnęki do grubości ocieplenia i zadbasz o instalacje przed zamknięciem górnej płyty, tym mniej niespodzianek spotka Cię w trakcie eksploatacji.
Źródła danych: instrukcje producentów stolarki okiennej (Velux, Fakro, Roto), norma PN-EN 520 dotycząca płyt gipsowo-kartonowych, Warunki Techniczne jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2022 poz. 1225), katalogi techniczne systemów suchej zabudowy (Rigips, Knauf, Siniat).
