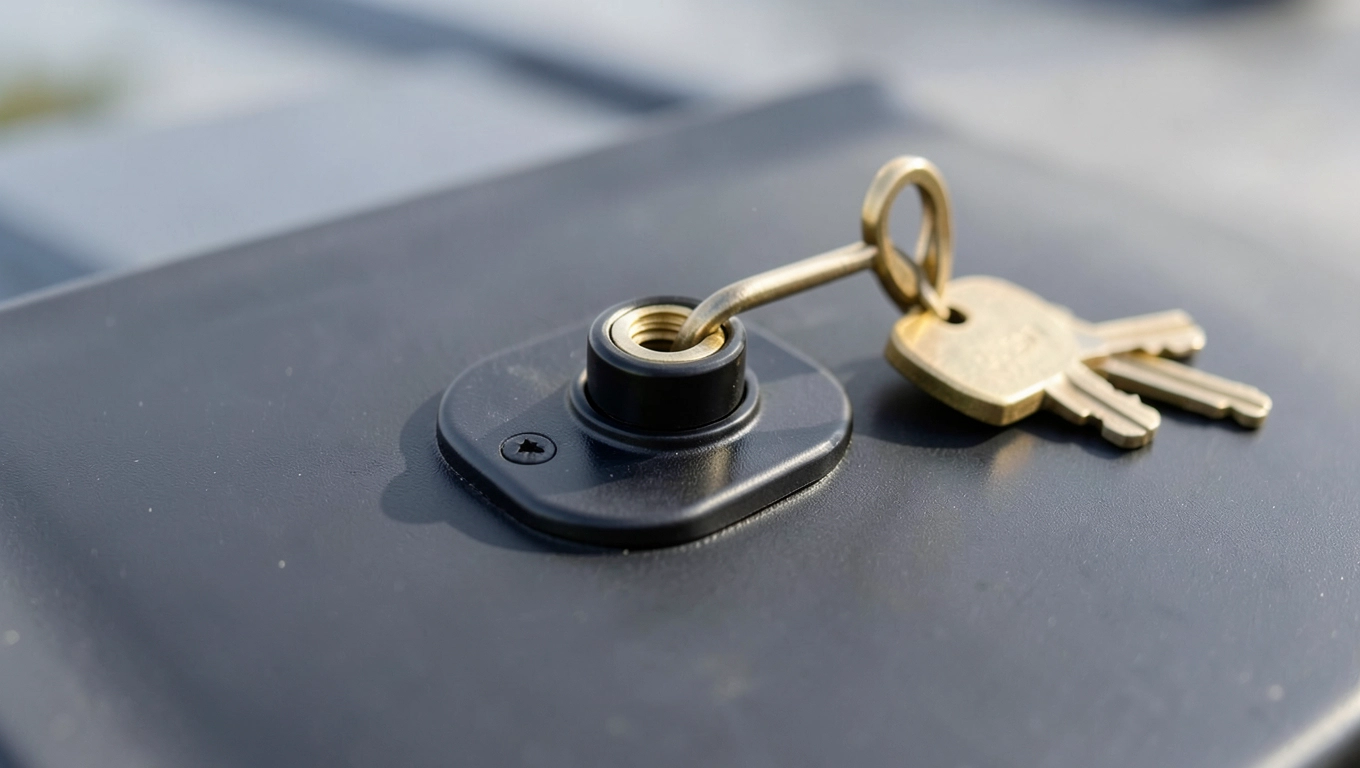

Zamek do wyłazu dachowego: klucz, który naprawdę chroni

Klucz tkwi w kwestii bezpieczeństwa i spokoju: kiedy okno w dachu płaskim otwiera się łatwym ruchem ręki, każdy domownik, sąsiad albo przypadkowy gość może wejść na powierzchnię dachu bez żadnej kontroli. Zamek do wyłazu dachowego rozwiązuje dokładnie ten problem: wymusza użycie klucza, zamyka dostęp osobom niepowołanym i jednocześnie chroni dzieci przed samodzielnym wyjściem na zewnątrz. W dalszej części znajdziesz pełne dane techniczne konkretnego modelu ZBL/D, listę kompatybilnych okien, instrukcję montażu oraz porównanie z innymi typami zabezpieczeń.

• Zamek na klucz do okna dachowego płaskiego Fakro ZBL/D
• Jak zamontować zamek w wyłazie na płaski dach krok po kroku
• Zamek ZBL/D czy zwykła blokada co lepiej zabezpiecza dach płaski

Zamek na klucz do okna dachowego płaskiego Fakro ZBL/D

Model ZBL/D to fabryczny element zabezpieczający przeznaczony do okien i wyłazów montowanych w dachach płaskich. Działa na prostej zasadzie mechanicznej: cylinder bębenkowy obraca rygiel, który wchodzi w gniazdo framugi i blokuje skrzydło w pozycji zamkniętej. Dzięki temu otwarcie okna wymaga fizycznego klucza, a nie tylko pociągnięcia za klamkę.

Konstrukcja powstała z myślą o pokryciach płaskich, gdzie okno osadzone jest niemal równo z powierzchnią dachu, a krawędź skrzydła licuje się z ramą. W takiej geometrii standardowe zamki okienne nie mają wystarczającego miejsca na mechanizm, dlatego ZBL/D ma płaski cylinder i niski profil rygla, który mieści się w rowku o głębokości zaledwie kilku milimetrów.

Zamek oznaczono symbolem 80AZ40 oraz kodem EAN 5901827520625. Należy do serii ZBL, a w systemie ERP widnieje jako pozycja 0068142. Sprzedawany jest na sztuki, w rozmiarze uniwersalnym pasującym zarówno do okien, jak i wyłazów w pokryciach płaskich. Cena katalogowa wynosi 143,00 zł brutto (116,26 zł netto). Dostępność bywa ograniczona do zamówień indywidualnych, a czas wysyłki sięga około jedenastu dni roboczych.

Mechanizm bębenkowy zastosowany w ZBL/D zawiera pięć kluczowych elementów: cylinder obrotowy, rygiel, sprężynę powrotną, obudowę oraz płytkę zaczepową montowaną w ramie. Podczas przekręcania klucza rygiel wsuwa się na głębokość 12-14 mm, co wystarcza, by skrzydło nie dało się podważyć od zewnątrz bez użycia siły niszczącej ramę.

Zamek ZBL/D pasuje wyłącznie do okien i wyłazów przeznaczonych do pokryć płaskich. Próba montażu w oknach do pokryć falistych (dachówka, blacha trapezowa) zakończy się brakiem spasowania i może uszkodzić mechanizm ryglujący.

Kompatybilność z produktami Fakro

Element współpracuje bezpośrednio z oknami do dachów płaskich oznaczonymi symbolami zaczynającymi się od D_F oraz D_G. Sprawdza się także w wyłazach dachowych przeznaczonych do pokryć bitumicznych, membran PVC i żwirkowych. W praktyce pokrycie dachu nie ma znaczenia dla samego zamka, ale ma znaczenie dla typu okna, do którego zamek jest przykręcony.

• Okna do dachów płaskich serii D_F (z ramą drewnianą)
• Okna do dachów płaskich serii D_G (z ramą drewniano-polimerową)
• Wyłazy dachowe do pokryć płaskich z szybą hartowaną
• Wyłazy ewakuacyjne montowane w stropodachach

Kiedy zamek do wyłazu dachowego jest wymagany

Przepisy dotyczące bezpieczeństwa pracy na wysokościach, zawarte w rozporządzeniu Ministra Pracy i Polityki Społecznej, wskazują, że każde wyjście na dach o nachyleniu do 15 procent wymaga zabezpieczenia przed dostępem osób nieuprawnionych. Zamek w wyłazie stanowi tu pierwszy element kontroli dostępu. Bez niego wyłaz spełnia jedynie funkcję wentylacyjną lub ewakuacyjną, ale nie spełnia wymogów ochrony.

W budynkach użyteczności publicznej, takich jak szkoły, przedszkola czy szpitale, zamknięcie na klucz jest wręcz obowiązkowe. Dotyczy to również obiektów biurowych z tarasem dachowym oraz budynków wielorodzinnych, gdzie na dach mogą wejść dzieci. W domach jednorodzinnych zamek bywa traktowany jako opcja, ale właściciele świadomi ryzyka traktują go jako element obowiązkowy.

Jak zamontować zamek w wyłazie na płaski dach krok po kroku

Montaż zamka ZBL/D nie wymaga wzywania fachowca, choć precyzja ma znaczenie. Cylinder musi zostać osadzony w otworze wyciętym we wrębie skrzydła, a płytka zaczepowa musi trafić dokładnie naprzeciwko rygla w ramie. Przesunięcie nawet o 2 mm w poziomie powoduje, że rygiel nie wchodzi w gniazdo i zamek nie spełnia swojej funkcji.

Potrzebne narzędzia

Zanim zaczniesz, przygotuj wiertarkę z wiertłem 25 mm (frezy do drewna lub metalu w zależności od materiału skrzydła), wiertło prowadzące 3 mm, śrubokręt krzyżakowy, linijkę, ołówek oraz szablon montażowy dołączony do zestawu. Potrzebne będą też dwie śruby montażowe 4x30 mm, które wchodzą w skład kompletu.

Czas montażu waha się od 20 do 40 minut w przypadku osoby bez doświadczenia. Zdecydowanie krócej, około 10-15 minut, zajmuje to osobie, która montowała już tego typu zamek. Pamiętaj, że okno powinno być zamknięte przez cały czas pracy.

Oznaczenie pozycji zamka

Przyłóż szablon do wewnętrznej strony skrzydła, około 15-20 cm od dolnej krawędzi okna. To standardowa wysokość, która zapewnia wygodny dostęp dorosłemu, ale utrudnia samodzielne otwarcie dziecku. Zaznacz ołówkiem punkt środkowy otworu cylindra oraz dwa punkty pod śruby mocujące.

Szablon jest niezbędny, ponieważ producent precyzyjnie wyliczył rozmieszczenie otworów w taki sposób, by nie naruszyć konstrukcji szyby zespolonej. Szyba w oknie płaskim ma zwykle 24-28 mm grubości i składa się z dwóch tafli hartowanych oraz ramki dystansowej. Wiercenie w niewłaściwym miejscu może uszkodzić pakiet szybowy, a wymiana szyby w oknie dachowym kosztuje więcej niż cały zamek.

Wiercenie i osadzanie cylindra

Wywierć otwór pilotujący wiertłem 3 mm, a następnie poszerz go wiertłem 25 mm. Pracuj powoli, na niskich obrotach, by nie przegrzać drewna ani nie spowodować jego rozwarstwienia. W skrzydłach z tworzywa sztucznego użyj frezu diamentowego lub wiertła do aluminium z chłodzeniem wodą.

Po wyczyszczeniu otworu wciśnij cylinder zamka, a następnie przykręć go od wewnątrz dwiema śrubami 4x30 mm. Moment dokręcania powinien wynosić około 2-2,5 Nm. Zbyt mocne dokręcenie spowoduje odkształcenie obudowy cylindra, co utrudni obrót klucza.

Montaż płytki zaczepowej

Zamknij okno i obracając kluczem sprawdź, w którym miejscu rygiel trafia w ramę. Tam wywierć otwory pod płytkę zaczepową. Głębokość otworów na wkręty powinna wynosić minimum 20 mm w drewnie, by płytka nie obluzowała się po kilku miesiącach eksploatacji.

Jeśli rygiel nie trafia idealnie w otwór płytki, nie próbuj korygować pozycji samej płytki. Lepiej wyreguluj pozycję zamka w skrzydle, lekko poluzowując śruby i przesuwając cylinder o milimetr. Dzięki temu mechanizm będzie pracował bez luzów i zacięć.

Test działania

Przekręć klucz trzykrotnie w obie strony, otwierając i zamykając okno. Rygiel powinien wchodzić w płytkę zaczepową płynnie, bez szarpnięć i tarcia. Sprawdź też, czy klucz nie zacina się w cylindrze, zwłaszcza gdy okno jest lekko uchylone. Dopiero gdy test przejdzie bez zastrzeżeń, montaż uznaje się za zakończony.

Wielu użytkowników zapomina o jednym kroku: zabezpieczeniu śrub montażowych przed korozją. W dachu płaskim wilgoć potrafi skondensować się na metalowych elementach, a śruby narażone są na kontakt z parą wodną. Pokrycie główek śrub cienką warstwą wosku technicznego lub smaru silikonowego wydłuża ich żywotność o kilka lat.

Zamek ZBL/D czy zwykła blokada co lepiej zabezpiecza dach płaski

Różnica między zamkiem na klucz a zwykłą blokadą jest fundamentalna, choć na pierwszy rzut oka mogą wyglądać podobnie. Blokada zwykle oznacza rygiel obsługiwany ręcznie lub zatrzask sprężynowy, który można otworzyć pchnięciem od zewnątrz. Zamek na klucz wymaga fizycznego posiadania klucza, a sam cylinder stanowi barierę dla prób otwarcia bez narzędzi.

Trzy warianty zabezpieczenia

Na rynku funkcjonują trzy główne rozwiązania: zamek bębenkowy (ZBL/D), zamek zasuwny oraz blokada samoblokująca. Każde z nich ma inne zastosowanie, inną cenę i inną skuteczność. Różnią się też sposobem montażu oraz poziomem zabezpieczenia przed otwarciem bez klucza.

Zamek zasuwny sprawdza się w sytuacjach, gdy okno nie wymaga certyfikowanego zabezpieczenia, a jedynie symbolicznego zamknięcia. Mechanizm działa dobrze, ale rygiel można podważyć śrubokrętem w czasie krótszym niż minuta. W budynkach prywatnych, gdzie nie ma wymagań BHP, takie rozwiązanie bywa wystarczające.

Blokada samoblokująca, najtańsza z trzech opcji, zabezpiecza wyłącznie przed przypadkowym otwarciem. Mechanizm działa na zasadzie sprężyny, która wchodzi w zatrzask po domknięciu skrzydła. Dziecko może ją pokonać jednym pchnięciem, dorosły kopnięciem. Jej rola ogranicza się do zapobiegania samoczynnemu otwarciu pod wpływem wiatru.

Kiedy wybrać zamek ZBL/D

Zamek bębenkowy staje się konieczny w trzech przypadkach: gdy przepisy BHP tego wymagają, gdy w domu są małe dzieci oraz gdy dach sąsiaduje z tarasem dostępnym dla osób trzecich. W pozostałych sytuacjach wystarczy zamek zasuwny, ale warto mieć świadomość, że nie chroni on przed zdeterminowanym intruzem.

W kontekście eksploatacji dachu płaskiego dochodzi jeszcze jeden czynnik: woda. Każdy otwór w skrzydle to potencjalne miejsce wnikania wilgoci do konstrukcji okna. Zamek ZBL/D ma uszczelkę EPDM wokół cylindra, która chroni wnętrze przed zalewaniem. Tańsze blokady zwykle takiej uszczelki nie posiadają.

Ograniczenia zamka ZBL/D

Żadne zabezpieczenie mechaniczne nie jest w stu procentach skuteczne. Zamek ZBL/D utrudnia otwarcie wyłazu, ale go nie uniemożliwia osobie dysponującej łomem lub narzędziem pneumatycznym. W budynkach o podwyższonym ryzyku włamania warto rozważyć dodatkowe zabezpieczenia: kraty, rolety antywłamaniowe albo system alarmowy z czujnikiem otwarcia okna.

Jeśli okno dachowe pełni funkcję wyjścia ewakuacyjnego, montaż zamka na klucz wymaga uzupełnienia go o system szybkiego otwierania od wewnątrz. W trybie pożarowym użytkownik musi móc opuścić pomieszczenie bez szukania kluczy. Standardowo stosuje się wtedy zamek z wkładką antypaniczną, który otwiera się od środka jednym ruchem.

Długość działania i serwis

Zamek ZBL/D nie wymaga konserwacji przez pierwsze pięć lat eksploatacji. Po tym okresie warto sprawdzić stan sprężyny powrotnej oraz nasmarować cylinder smarem silikonowym w sprayu. Nie stosuj oleju maszynowego, który z czasem gęstnieje i blokuje mechanizm. Jeśli klucz zaczyna obracać się z oporem, to pierwszy sygnał, że cylinder wymaga przeglądu.

Żywotność zamka w normalnych warunkach sięga dziesięciu lat i więcej. W dachach narażonych na intensywne promieniowanie UV oraz duże wahania temperatury okres ten może skrócić się do siedmiu-ośmiu lat. W takim środowisku tworzywo obudowy cylindra starzeje się szybciej, a uszczelka traci elastyczność.

Lista kontrolna przed zakupem

Zanim zdecydujesz się na konkretny zamek, sprawdź cztery elementy. Typ okna dachowego: musi być przeznaczony do pokryć płaskich, a nie falistych. Pokrycie dachu nad oknem: bitum, membrana, żwirek. Zapotrzebowanie na klucz: stałe zamykanie czy otwieranie wielokrotne w ciągu dnia. Kompatybilność mechanizmu: zamek ZBL/D działa tylko z cylindrami serii ZBL.

Dwa dodatkowe pytania pomagają podjąć decyzję: czy potrzebujesz wkładki antypanicznej do wyjścia ewakuacyjnego, oraz ile kluczy chcesz otrzymać w zestawie. Standardowy komplet ZBL/D zawiera dwa klucze, ale przy większej liczbie domowników warto zamówić dodatkowe.

Zabezpieczenie płaskiego dachu w praktyce

Dach płaski stawia przed użytkownikiem kilka wyzwań jednocześnie. Musi odprowadzać wodę, izolować termicznie, przenosić obciążenia śniegiem do 80-120 kg/m² w strefie klimatycznej Polski, a jednocześnie umożliwiać dostęp serwisowy do instalacji na dachu. Okno do dachu płaskiego to kompromis między szczelnością a dostępnością. Zamek w wyłazie nie rozwiązuje problemu hydroizolacji, ale zamyka kwestię bezpieczeństwa.

Pomiar obciążenia dachu śniegiem reguluje norma PN-EN 1991-1-3, która w zależności od strefy przyjmuje wartości od 0,9 do 2,4 kN/m². Na dachu płaskim śnieg zalega dłużej niż na pochyłym, a jego masa rozkłada się równomiernie na całej powierzchni. To dodatkowy argument za tym, by na dach wchodzić wyłącznie wtedy, gdy jest to naprawdę konieczne, i by wchodzenie kontrolować zamkiem.

Wyroby budowlane stosowane w dachach muszą spełniać wymogi rozporządzenia Parlamentu Europejskiego nr 305/2011 (CPR). Okna dachowe i wyłazy powinny posiadać deklarację właściwości użytkowych oraz oznaczenie CE. Zamek ZBL/D jako element wyposażenia okna jest częścią tego systemu i dziedziczy klasyfikację ogniarską oraz odporność na włamanie zgodną z dokumentacją okna bazowego.

Po zamontowaniu zamka sprawdź, czy otwieranie i zamykanie nie wymaga użycia nadmiernej siły. Zbyt oporny mechanizm oznacza złe spasowanie rygla z płytką. W takiej sytuacji skoryguj pozycję płytki zaczepowej, a nie samego cylindra, bo obudowa zamka jest mniej dostępna po montażu.

Jeśli szukasz konkretnego modelu zamka do okna w dachu płaskim, sprawdź dostępność produktu o symbolu 80AZ40 (seria ZBL, kod EAN 5901827520625) w autoryzowanej sieci dystrybucji. Złóż zamówienie z wyprzedzeniem, bo czas realizacji wynosi około jedenastu dni roboczych. Warto przy okazji zamówić dodatkowe klucze i komplet uszczelek zapasowych, które kosztują niewiele, a w przyszłości mogą się przydać.
