Zielony dach ekstensywny: drenaż przy spadku 5% bez błędów

Pięć procent spadku to niby mało, niby w zasadzie płaski dach, ale dla ekstensywnej zieleni takie nachylenie zmienia wszystko. Woda nie stoi, tylko zaczyna płynąć, a wraz z nią rusza substrat, młode korzenie i każda warstwa, która nie została właściwie ustabilizowana. Jeśli właśnie dobierasz drenaż do takiego dachu, najprawdopodobniej szukasz jednej konkretnej odpowiedzi: jaki system zatrzyma wilgoć tam, gdzie roślina jej potrzebuje, ale jednocześnie odprowadzi jej nadmiar, zanim zamieni się w ciężar i zmywisko.

• Warstwa drenażowa na dachu zielonym o nachyleniu 5 stopni
• Maty retencyjno-drenażowe do dachów ekstensywnych
• Stabilizacja podłoża i ochrona przed erozją przy spadku 5%
• Dobór substratu i roślin na spadek 5%
• Najczęstsze błędy przy drenażu ekstensywnym na spadku 5%
• Kontrola i konserwacja drenażu na dachu o spadku 5%
• Koszty drenażu na dachu ekstensywnym o spadku 5%
• Najczęściej zadawane pytania

Warstwa drenażowa na dachu zielonym o nachyleniu 5 stopni

Przy nachyleniu około 9% (5° w przeliczeniu) dach ekstensywny przestaje być całkowicie płaski, ale jeszcze nie wymaga kosztownych progów oporowych znanych ze stropodachów o spadku 15° czy 20°. To zakres, w którym warstwa drenażowa musi robić jednocześnie trzy rzeczy: prowadzić wodę w kierunku wpustu, magazynować jej część w profilu dla roślin w czasie suszy i nie pozwalać, by spływający strumień wypłukiwał substrat mineralny. Standardowy żwir płukany 8/16 mm, tak chętnie stosowany na dachach płaskich, tutaj się nie sprawdza.

Kluczowy parametr to wodoprzepuszczalność wzdłużna warstwy. W normie PN-EN ISO 12958 określa się ją w litrach na metr kwadratowy na sekundę przy obciążeniu 20 kPa. Mata o dobrym profilu zachowuje przepuszczalność rzędu 0,5-1,2 l/(m·s) przy spadku 5%, co oznacza, że deszcz o natężeniu 100 l/(m²·h) znika z powierzchni substratu w kilkadziesiąt sekund, nie tworząc spiętrzeń.

Grubość drenażu musi uwzględniać trzy warunki brzegowe. Pierwszy to retencja: każdy milimetr profilu w kształcie stożka lub kubeczka magazynuje około 3-5 l wody na metr kwadratowy. Drugi to odporność na ścinanie: substrat mokry waży 80-120 kg/m² i przy nachyleniu 5° wywiera siłę ścinającą około 7-10 kg/m². Trzeci to kompatybilność z folią antykorzenną, której nie wolno perforować mechanicznie. Mata kubełkowa z HDPE o wysokości 20-25 mm zwykle wypośrodkowuje te wymagania.

Porada: sprawdź, czy producent maty podaje parametr przepuszczalności wody pod obciążeniem, a nie tylko w stanie luźnym. Różnica bywa trzykrotna, a na dachu nie ma miejsca na niespodzianki po pierwszym sezonie.

Wpusty odpływowe rozmieszcza się tak, by długość drogi wody w warstwie drenażowej nie przekraczała 15 m przy spadku 5%. Przy standardowej średnicy DN 100 odprowadza się wtedy powierzchnię około 250-300 m² na jeden wpust, co wynika z tabel odpływu wody z dachów płaskich w niemieckiej wytycznej FLL, powszechnie stosowanej w Polsce jako punkt odniesienia.

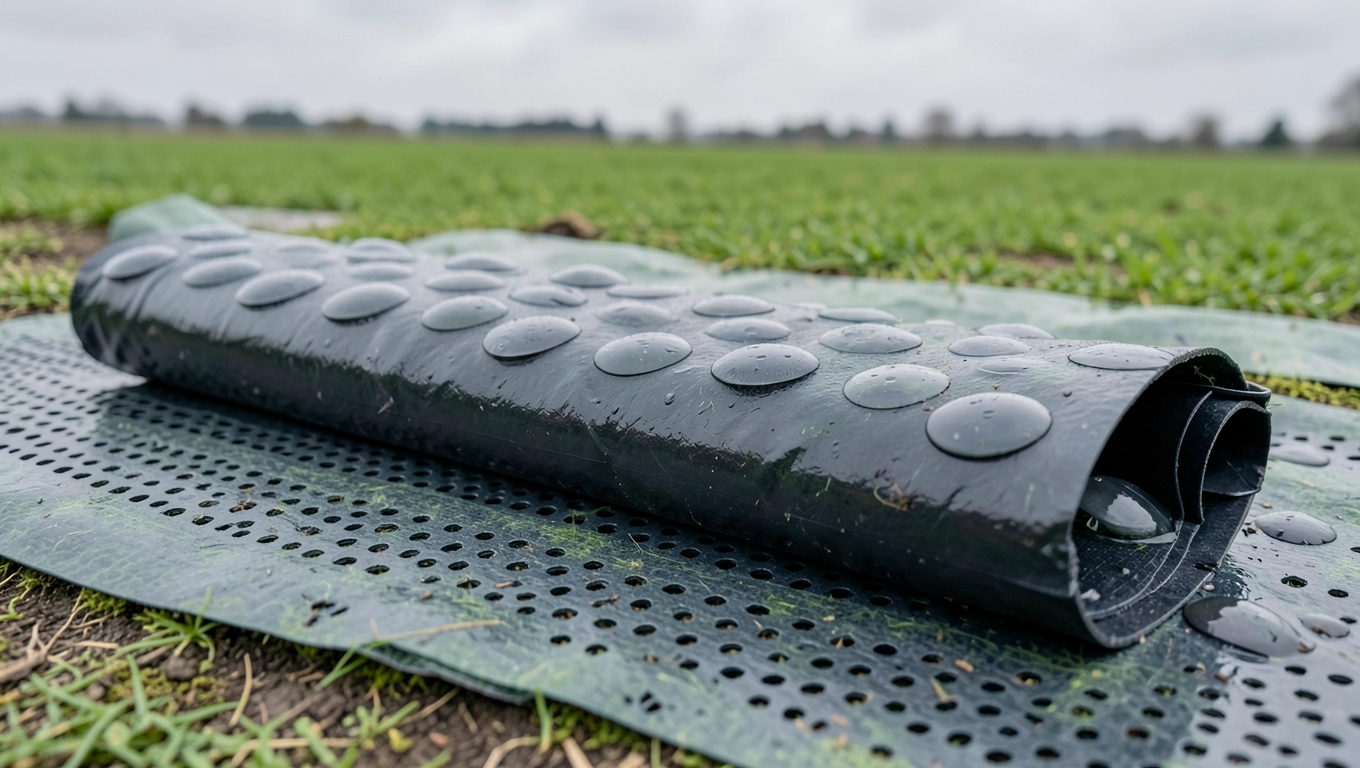

Maty retencyjno-drenażowe do dachów ekstensywnych

Mata retencyjno-drenażowa to rdzeń współczesnego dachu ekstensywnego na spadku do 10°. Łączy trzy funkcje w jednym produkcie: magazynowanie wody w profilowanych nieckach, odprowadzanie nadmiaru w kanalikach lub warstwie perforowanej oraz rozłożenie obciążenia od substratu. Najczęściej stosuje się maty z recyklingu HDPE lub PP, rzadziej z włókien poliestrowych, które lepiej chłoną wodę, ale gorzej odprowadzają jej nadmiar.

Wysokość profilu ma znaczenie większe, niż sugeruje to jego wizualna wielkość. Mata 20 mm retencyjnie gromadzi 6-8 l/m², mata 40 mm już 12-16 l/m², ale przy spadku 5° ta druga wymaga dodatkowego zabezpieczenia antypoślizgowego w postaci listwy oporowej przy każdym wpustie. Wybór wysokości powinien wynikać z kalkulacji retencyjnej, nie z katalogu producenta.

Pod względem mechanicznym liczy się wytrzymałość na ściskanie. Polipropylenowa mata kubełkowa klasy 20 kPa utrzymuje stałą geometrię przy obciążeniu do 2000 kg/m², co w zupełności wystarcza pod 8 cm substratu ekstensywnego (100-140 kg/m² w stanie nasyconym). Tańsza folia kubełkowa stosowana w izolacji fundamentów ugina się trwale przy 80-100 kg/m² i na dachu zielonym nie powinna się znaleźć.

Uwaga: mata z pianki PE o zamkniętych komórkach nie jest drenażem. Pochłania wodę, ale jej nie odprowadza, a po kilku sezonach traci sprężystość. Na spadku 5% woda zalega w substracie, rośliny gniją, a dach traci połowę retencji.

Na styku maty z folią antykorzenną układa się geowłókninę o gramaturze 120-200 g/m², która filtruje drobne cząstki substratu. Wypełnienie profili retencyjnych drobnym żwirem 2/4 mm zwiększa zdolność magazynowania o około 30%, ale jednocześnie podnosi ciężar warstwy o 15-20 kg/m². Decyzja zależy od nośności stropu i docelowej klasy roślinności.

Stabilizacja podłoża i ochrona przed erozją przy spadku 5%

Pięć stopni to próg, przy którym zaczyna się realne ryzyko erozji. Substrat ekstensywny o frakcji 0/8 mm po nasyceniu wodą wykazuje kąt tarcia wewnętrznego około 28-32°, a przy nachyleniu 9° siła grawitacji działająca równolegle do połaci wynosi 15-16% ciężaru nasyconej warstwy. To wystarczy, by po silnym deszczu cienka warstwa 6 cm ruszyła w dół, jeśli nie jest zakotwiona.

Najskuteczniejszym elementem stabilizującym jest listwa oporowa na dolnej krawędzi połaci, przy wpustach i przy każdej zmianie kierunku spadku. Listwa aluminiowa perforowana o wysokości równej docelowej grubości substratu rozkłada siłę ścinającą na całą szerokość pasa dachowego. Na dachu o spadku 5% instaluje się ją co 6-8 m, zamiast standardowych 10-12 m dla dachu płaskiego.

Drugą linią obrony jest sama roślinność. Rozchodnik ostry, rojnik murowy i kostrzewa sina tworzą system korzeniowy o gęstości 200-400 korzeni na metr kwadratowy do głębokości 5-8 cm, co obniża współczynnik spływu powierzchniowego o 60-80% w porównaniu z gołym substratem. W pierwszym sezonie, zanim rośliny się ukorzenią, ochronę przejściową daje mata biodegradowalna z włókna kokosowego o gramaturze 400-600 g/m².

Substrat mineralny sam w sobie jest elementem stabilizującym, o ile jego skład jest prawidłowy. Norma FLL Guidelines for Green Roofs (niemiecka wytyczna FLL, stosowana powszechnie jako punkt odniesienia w Polsce) zaleca dla dachów ekstensywnych mieszankę o zawartości 5-15% części organicznych, 60-70% minerałów ilastych i piaszczystych oraz 15-25% gruzu ceglanego lub keramzytu. Wyższy udział frakcji 2/4 mm zwiększa stabilność na spadku, ale obniża zdolność retencyjną.

Erozja nie zawsze wygląda jak spektakularne osuwisko. Najczęściej objawia się nierównomiernym osiadaniem substratu o 1-2 cm w dolnej części połaci, odsłonięciem geowłókniny w środkowej części i akumulacją drobnych cząstek przy listwach i wpustach. To znak, że drenaż nie nadąża z odprowadzaniem lub listwy oporowe są rozmieszczone zbyt rzadko.

Wskazówka: jeśli na dachu o spadku 5% planujesz ekstensywną roślinność z rozchodników, a strop ma rezerwę nośności ponad 200 kg/m², wybierz matę 25 mm z wypełnieniem żwirem 2/4 mm. Zyskujesz 30% retencji bez ryzyka trwałego odkształcenia i bez konieczności wzmacniania listew oporowych.

Dobór substratu i roślin na spadek 5%

Substrat na dachu o nachyleniu 5° różni się od tego na dachu płaskim nie tyle składem, ile frakcją. Zbyt drobny materiał (poniżej 2 mm) zaczyna pływać przy intensywnym deszczu, a zbyt gruby (powyżej 8 mm) nie zatrzymuje wilgoci potrzebnej rozchodnikom w sierpniu. Optymalna krzywa uziarnienia to mieszanka 0/4 mm w 60%, 2/4 mm w 25% i keramzyt 4/8 mm w 15% objętościowym.

Grubość warstwy wegetacyjnej na spadku 5° nie powinna schodzić poniżej 8 cm w najcieńszym miejscu. Ekstensywna roślinność toleruje 7-10 cm, ale przy nachyleniu dolna część połaci wymaga nieco grubszej warstwy, by zrównoważyć naturalne osiadanie. Budżet projektowy zakłada średnio 9-10 cm, co przekłada się na obciążenie 90-120 kg/m² w stanie nasyconym.

Rośliny dobiera się według dwóch kryteriów: zdolności kotwiczenia i tolerancji na okresowe przesuszenie. Rozchodnik ostry (Sedum acre), rojnik murowy (Sempervivum tectorum) i kostrzewa sina (Festuca glauca) tworzą gęste darnie, które mechanicznie wiążą substrat. Macierzanka piaskowa i smagliczka nadmorska sprawdzają się w suchszych rejonach Polski, ale potrzebują 10-12 cm substratu.

Mchy, choć atrakcyjne wizualnie, mają ograniczone zastosowanie na spadku 5%. Wymagają stałej wilgotności i wolą ekspozycję północną, a ich system korzeniowy nie stabilizuje substratu. Na dachach o nachyleniu 9° w polskim klimacie mchy z czasem ustępują rozchodnikom, które lepiej znoszą letnie susze.

Przy doborze roślin trzeba uwzględnić strefę mrozoodporności Polski. W centralnej i wschodniej części kraju (strefy 6a-7a wg USDA) dobrze zimują rozchodniki, rojnik, kostrzewa sina i macierzanka piaskowa. W strefie 5b (Podhale, Sudety) sprawdzają się tylko najbardziej odporne odmiany rozchodnika ostrego i rojnik, które wymagają jednak minimalnej warstwy 10 cm substratu.

Najczęstsze błędy przy drenażu ekstensywnym na spadku 5%

Zbyt niska listwa oporowa przy krawędzi to klasyczna wpadka wykonawcza. Listwa o wysokości 6 cm przy substracie 8 cm zostaje po kilku miesiącach odsłonięta, a substrat zaczyna się wysypywać poza połać. Wymiar listwy musi uwzględniać docelową grubość warstwy plus 2 cm zapasu na osiadanie.

Drugi błąd to brak warstwy filtracyjnej między substratem a drenażem. Geowłóknina o gramaturze poniżej 100 g/m² przepuszcza drobne cząstki, które po dwóch sezonach zatykają kanaliki maty drenażowej i obniżają przepuszczalność o 40-60%. Norma FLL zaleca gramaturę 120-200 g/m² dla dachów ekstensywnych.

Trzeci problem to niewłaściwe umiejscowienie wpustów. Przy spadku 5% i macie drenażowej o niskim profilu retencyjnym wpust oddalony o więcej niż 12 m od najdalszego punktu połaci nie zdąży odebrać wody przy deszczu nawalnym o natężeniu 150 l/(m²·h). Woda wraca wtedy na powierzchnię substratu i rośliny stoją w kałuży przez kilka godzin.

Czwarty, mniej oczywisty błąd, to rezygnacja z geowłókniny ochronnej na folii antykorzennej. Folia PVC lub FPO jest gładka, ale kamyki keramzytu i żwiru pod dociskiem mogą ją zarysować przy montażu. Geowłóknina 200 g/m² jako warstwa poślizgowa chroni hydroizolację i jednocześnie pełni funkcję dodatkowej filtracji.

Piąty błąd to montaż maty drenażowej bez zachowania kierunku kanalików. Profile retencyjne działają jak rynienki, więc ich oś powinna biec prostopadle do kierunku spadku, a nie równolegle. Przy nieprawidłowym ułożeniu mata nie odprowadza wody efektywniej niż warstwa żwiru.

Kontrola i konserwacja drenażu na dachu o spadku 5%

Dach ekstensywny nie jest bezobsługowy, szczególnie na spadku 5%, gdzie każda awaria drenażu oznacza szybką erozję. Kontrola po pierwszym sezonie wegetacyjnym powinna obejmować oględziny listew oporowych, sprawdzenie drożności wpustów oraz pomiar grubości substratu w trzech punktach połaci. Różnica powyżej 1,5 cm między górą a dołem oznacza, że stabilizacja wymaga korekty.

Wpusty odpływowe wymagają czyszczenia minimum raz w roku, najlepiej wczesną wiosną, zanim ruszy wegetacja. Zanieczyszczenia z liści, pyłki i fragmenty mchów tworzą na powierzchni maty warstwę o grubości 2-3 mm, która może zablokować wlot. Siatki ochronne o oczku 5 mm na wlocie wpustu rozwiązują problem w 80% przypadków.

Mata drenażowa z HDPE zachowuje swoje właściwości mechaniczne przez 25-30 lat, o ile nie jest wystawiona na bezpośrednie działanie UV. Warstwa substratu o grubości 8-10 cm chroni ją skutecznie, ale odsłonięte miejsca przy listwach i krawędziach mogą zacząć degradować po 10-15 latach. Warto co 5 lat sprawdzić stan odsłoniętych fragmentów.

Geowłóknina filtracyjna to element, który wymaga wymiany najczęściej. Jej żywotność w warunkach stałej wilgotności i obciążenia mikrobiologicznego wynosi 15-20 lat. Objawem zużycia jest ciemniejszy kolor i zmiana struktury włókien na śliską, gładką powierzchnię. Wymiana geowłókniny bez demontażu maty i substratu nie jest możliwa, dlatego lepiej wybrać produkt o podwyższonej trwałości już na etapie budowy.

Koszty drenażu na dachu ekstensywnym o spadku 5%

Warstwa drenażowa wraz z geowłókniną filtracyjną i listwami oporowymi kosztuje od 55 do 90 zł/m² w zależności od wybranej technologii. Mata kubełkowa HDPE 20 mm z geowłókniną 150 g/m² to wydatek rzędu 35-55 zł/m², mata 25 mm z wypełnieniem żwirem 50-75 zł/m². Listwy aluminiowe perforowane wraz z montażem to dodatkowe 8-15 zł/m² powierzchni dachu.

W kalkulacji całkowitej koszt dachu ekstensywnego o spadku 5% na gotowo waha się od 320 do 550 zł/m². W tej kwocie hydroizolacja antykorzenna to 90-140 zł/m², warstwy ochronno-drenażowe 55-90 zł/m², substrat mineralny 40-70 zł/m², nasadzenia 30-60 zł/m². Projekt i nadzór stanowią zwykle 8-12% wartości robót.

Porównanie z dachem płaskim (0-2°) pokazuje, że spadek 5% podnosi koszt o 15-25% głównie za sprawą dodatkowych listew oporowych i nieco grubszej warstwy substratu. To niewiele w porównaniu ze wzrostem funkcjonalności: dach o spadku 5% z prawidłowym drenażem odprowadza wodę trzykrotnie szybciej i zmniejsza ryzyko zastoju w okresie zimowym.

Dotacje miejskie na zielone dachy obejmują niektóre programy antysmogowe w Warszawie, Krakowie i Wrocławiu. W 2024 roku stawki zwrotu kosztów sięgały 30-50% wartości inwestycji, przy limicie 100-150 tys. zł na budynek. Warto sprawdzić aktualne warunki w Biurze Ochrony Środowiska lub Wydziale Klimatu urzędu miasta przed rozpoczęciem projektowania, ponieważ kryteria zmieniają się co rok.

Porada: zaplanuj audyt dachu z uprawnionym projektantem przed złożeniem wniosku o dotację. Wiele programów wymaga gotowego projektu i kosztorysu, a błędy w dokumentacji dyskwalifikują wniosek bez możliwości poprawy.

Najczęściej zadawane pytania

Czy mata drenażowa 20 mm wystarczy na spadku 5%, czy potrzebna jest 25 mm? Mata 20 mm wystarcza przy roślinności płytko korzeniącej się, jak rozchodniki i mchy, oraz przy regularnym rozmieszczeniu wpustów co 12-15 m. Przy ziołach i trawach, które potrzebują więcej wody, lepsza jest mata 25 mm z wypełnieniem żwirem frakcji 2/4 mm.

Jak często trzeba czyścić wpusty na dachu o spadku 5%? Minimum raz w roku, najlepiej wczesną wiosną, przed rozpoczęciem wegetacji. Na dachach otoczonych drzewami liściastymi zaleca się czyszczenie dwa razy w roku, jesienią po opadnięciu liści i wiosną.

Czy listwy oporowe są konieczne przy spadku 5%, czy wystarczy sama mata? Listwy są konieczne przy każdym spadku powyżej 2° w przypadku dachu ekstensywnego. Mata drenażowa nie stabilizuje substratu wzdłuż kierunku spadku, a jedynie odprowadza wodę. Bez listew substrat przesunie się w dół w ciągu 2-3 sezonów.

Jaki jest realny czas życia maty drenażowej na dachu o spadku 5%? Mata HDPE zachowuje właściwości przez 25-30 lat pod warunkiem pełnego przykrycia substratem i braku ekspozycji na UV. Elementem wymiennym jest geowłóknina filtracyjna, którą z reguły wymienia się po 15-20 latach.

Czy można układać ekstensywny zielony dach na spadku 5% bez listew, jeśli zastosuje się bardzo gęsty substrat z dużą ilością keramzytu? Teoretycznie tak, ale praktycznie warstwa musiałaby mieć 15-18 cm grubości, co podnosi obciążenie do 180-220 kg/m² i przekracza nośność większości stropów w budynkach mieszkalnych. Listwy są tańszym i lżejszym rozwiązaniem.

Źródła danych i norm: PN-EN ISO 12958 (przepuszczalność geosyntetyków), FLL Guidelines for the Planning, Construction and Maintenance of Green Roofs (wytyczne niemieckie, powszechnie stosowane w Polsce), PN-EN 1991-1-1 (Eurocode 1, obciążenia konstrukcji), Warunki techniczne, jakim powinny odpowiadać budynki i ich usytuowanie (Rozporządzenie Ministra Infrastruktury z 2002 r. z późniejszymi zmianami), dane klimatyczne IMGW-PIB (opady, temperatura), GUS Bank Danych Lokalnych (statystyki budowlane), Katalogi projektowe producentów systemów drenażowych (informacje o parametrach technicznych mat HDPE i geowłóknin, dostępne na stronach: bauder.de, zinco.de, optigruen.de).
