Budowa okna dachowego krok po kroku

Masz przed sobie dach do zaadaptowania albo poddasze do doświetlenia i pewnie czujesz tę specyficzną niepewność, bo wiesz już, że samo wstawienie szyby między krokwie to dopiero początek zabawy. Budowa okna dachowego to temat, w którym krzyżują się fizyka cieplna, mechanika więźby dachowej i detale wykończeniowe, więc samo „wytnij, wstaw, przytwierdź" nie wystarczy. W tym tekście dostajesz pełny obraz: od elementów składowych ościeżnicy i skrzydła, przez dobór materiałów, aż po zabudowę od strony poddasza i wymagania formalne, które potrafią zatrzymać inwestycję w miejscu.

• Z czego zbudowane jest skrzydło i ościeżnica okna dachowego?
• Materiały używane w konstrukcji okien dachowych
• Zabudowa okna dachowego od wewnątrz krok po kroku

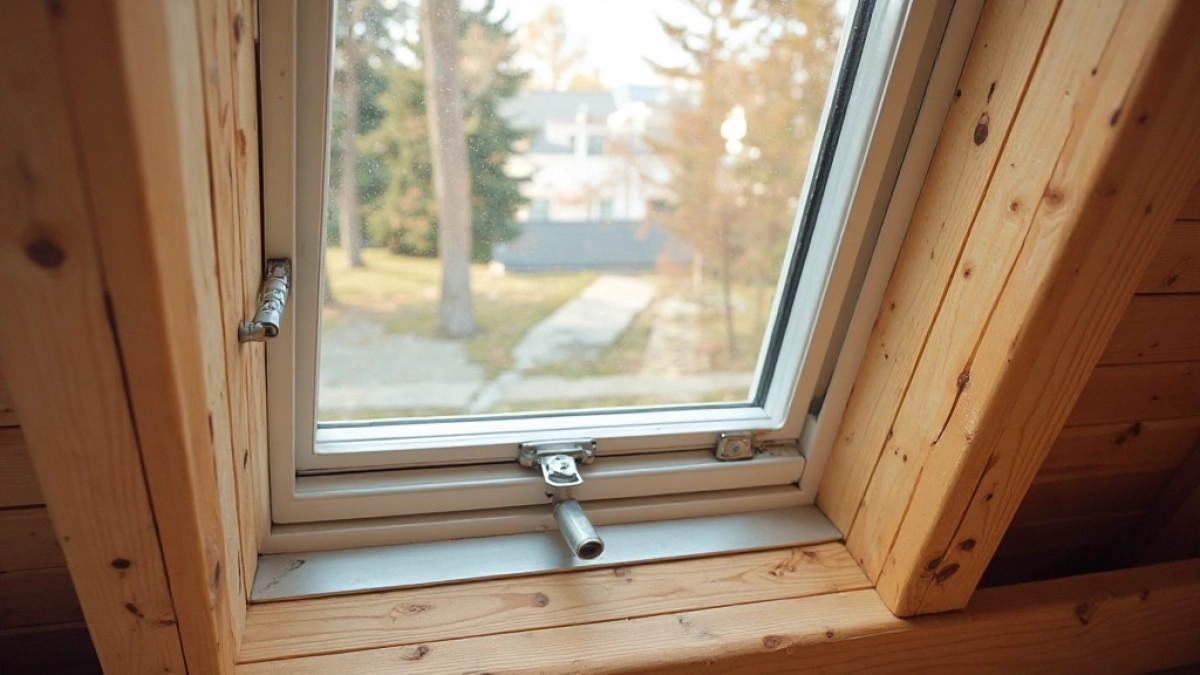

Z czego zbudowane jest skrzydło i ościeżnica okna dachowego?

Każde okno dachowe składa się z dwóch głównych bloków: ościeżnicy osadzonej na stałe w konstrukcji dachu oraz skrzydła, które na tej ramie pracuje. Ościeżnica musi przenieść obciążenia z pokrycia dachowego i jednocześnie zapewnić szczelne przejście przez warstwę wstępnego krycia, czyli membranę lub deskowanie. Dlatego jej profile są grubościenne i wzmacniane stalowymi łącznikami.

Skrzydło natomiast to rama nośna z osadzonymi szybami, okuciami i uszczelkami. W nowoczesnych konstrukcjach rama skrzydła bywa zespolona z profiliem aluminiowym lub z PVC, co zmienia ciężar całego segmentu w granicach 35-70 kg, w zależności od wymiaru i pakietu szybowego. Im cięższe skrzydło, tym mocniejsze muszą być zawiasy obrotowe montowane w osi poziomej, zwykle w połowie wysokości ramy.

Trzecim, często pomijanym elementem jest kołnierz uszczelniający, łączący okno z pokryciem dachu. To on decyduje, czy woda spływająca po połaci ominie newralgiczne połączenie. Kołnierze dobiera się pod konkretny materiał pokryciowy: blachę płaską, dachówkę ceramiczną, łupek czy blachodachówkę panelową. Każdy z nich ma inną wysokość fali i inny kształt fartucha bocznego.

Między ościeżnicą a skrzydłem pracują uszczelki EPDM oraz przylgi oporowe, odpowiadające za klasę wodoszczelności. W konstrukcjach klasy premium stosuje się potrójny system uszczelnień: zewnętrzny opierzeniowy z EPDM, środkowy wyciszający z pianki PE oraz wewnętrzny akustyczno-termiczny z elastomeru. Dzięki takiej kaskadzie uzyskuje się współczynnik infiltracji powietrza klasy 4 wg PN-EN 12207.

Nie zapominajmy o okuciach. Zawias obrotowy, klamka wielofunkcyjna, siłownik, a w droższych modelach także łańcuchowy napęd elektryczny. Każdy z tych elementów zwiększa masę skrzydła o 0,5-1,2 kg i wymusza precyzyjne wycentrowanie w ościeżnicy. Gdy fabryczne tolerancje przesuną się choćby o 2 mm, okno zacznie pracować z oporem, a uszczelki stracą równomierny docisk.

Przed zakupem sprawdź, czy producent przewiduje możliwość montażu dodatkowych elementów, takich jak rolety wewnętrzne czy markizy zewnętrzne. Ich prowadnice integruje się z ościeżnicą już na etapie osadzania. Późniejsze dorabianie kończy się szpachlowaniem i utratą gwarancji.

Materiały używane w konstrukcji okien dachowych

Wybór materiału ramy determinuje trwałość, wagę i komfort użytkowania okna na dekady. Najczęściej spotykane warianty to drewno sosnowe, drewno klejone warstwowo, PVC wielokomorowe oraz aluminium z rdzeniem termicznym. Każde z nich reaguje inaczej na zmiany temperatury i wilgotności powietrza na poddaszu.

Drewno sosnowe to klasyka: ciepłe w dotyku, łatwe w obróbce i dające się wielokrotnie odnawiać. Wymaga jednak regularnej impregnacji i lakierowania co 5-8 lat. Współczynnik przenikania ciepła ramy Uf wynosi 1,3-1,5 W/m²K, co plasuje drewno w górnym segmencie energooszczędności.

PVC z kolei nie wymaga konserwacji i zachowuje szczelność przy wilgotności względnej nawet do 80%. Profile komorowe z wkładkami stalowymi pozwalają uzyskać Uf na poziomie 1,0-1,2 W/m²K. Minus: PVC ma wysoki współczynnik rozszerzalności liniowej, rzędu 0,07 mm/m·K, co oznacza, że przy dużych różnicach temperatur między latem a zimą rama „pracuje" intensywniej niż drewniana.

Aluminiowe konstrukcje z przekładką termiczną celują w dachy o ostrych spadkach i nowoczesnej architekturze. Rdzeń z żywicy poliamidowej obniża Uf do 0,9-1,1 W/m²K, a lakier proszkowy utrzymuje kolor nawet 25 lat bez widocznego kredowania. Waga takiej ramy rośnie jednak o 30-40% w porównaniu z drewnem sosnowym.

Szyba to osobny rozdział, ale jej parametry wpływają na całą konstrukcję okna dachowego. Standardem są dziś pakiety dwukomorowe 4H-12Ar-4-12Ar-4T, gdzie gaz szlachetny (argon) obniża Ug do 0,5-0,6 W/m²K. W modelach premium stosuje się krypton, który pozwala zejść do Ug 0,3 W/m²K, lecz podnosi cenę o 35-50%.

Warto rozumieć, że najsłabszym ogniwem termicznym bywa nie sama szyba, lecz krawędź zespolona, czyli distansowa ramka. Jej mostki cieplne potrafią obniżyć izolacyjność okna nawet o 0,15 W/m²K. Rozwiązaniem jest ciepła ramka „warm edge" z tworzywa sztucznego lub stali nierdzewnej, która ogranicza liniowy współczynnik Ψf do 0,035 W/m·K.

Przy oknach połaciowych w pokojach dziecięcych zwróć uwagę na hartowaną szybę zewnętrzną (ESG) i folię antywłamaniową klasy P4A. Upadek gałęzi na dachówkę przy burzy nie jest rzadkością, a koszty wymiany pakietu szybowego sięgają 800-1 400 PLN bez samego okna.

Z czego robi się kołnierz uszczelniający?

Kołnierze wykonuje się z blachy aluminiowej powlekanej poliestrem lub z miedzi. Grubość blachy wynosi 0,55-0,7 mm, a powłoka lakiernicza utrzymuje elastyczność w zakresie -30 do +90°C. Boczne fartuchy kołnierza muszą zachodzić na pokrycie co najmniej 150 mm, by woda mogła swobodnie odpływać z dala od styku ościeżnicy z łatą.

Do pokryć profilowanych (dachówka, blachodachówka) stosuje się kołnierze modułowe z elastycznym fartuchem bocznym, który dostosowuje się do fali do 120 mm. W pokryciach płaskich (blacha na rąbek, łupek) używa się kołnierzy z fartuchem w formie zagięcia płaskiego, bo wymagają one przybicia do szalunku.

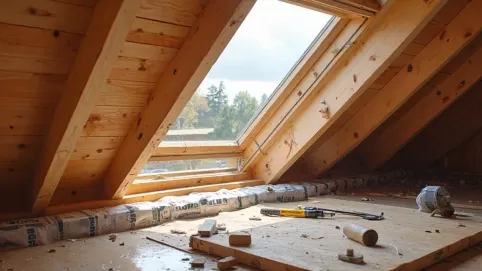

Zabudowa okna dachowego od wewnątrz krok po kroku

Zabudowa od wewnątrz to etap, na którym najłatwiej zepsuć izolacyjność termiczną całej przegrody. Błąd o jeden centymetr przy paroszczelnej folii potrafi generować kondensację przez całą zimę. Dlatego prace warto podzielić na sześć kolejnych etapów i każdy wykonać z osobnym sprawdzeniem.

Pierwszy krok to zamontowanie ramy montażowej wokół ościeżnicy. Profile z ocynkowanej stali 0,6 mm tworzą sztywny ruszt, do którego mocowane będą płyty g-k. Rozstaw profili pionowych wynosi 40-60 cm, zależnie od grubości płyty. Ruszt musi zostać oddylatowany od ościeżnicy paskiem EPDM o grubości 3 mm, co kompensuje ruchy termiczne okna.

Drugi krok to ułożenie wełny mineralnej o lambda 0,035 W/m·K, minimum 20 cm wokół ościeżnicy. To właśnie warstwa izolacji termicznej decyduje o tym, czy wokół okna nie pojawi się mostek cieplny. Niedopchanie wełny przy narożnikach ościeżnicy oznacza punktową stratę ciepła rzędu 6-9% całkowitej przenikalności okna.

Trzeci krok to folia paroszczelna. Zwykle stosuje się PE 0,2 mm lub paroizolację aktywną (folię o zmiennym oporze dyfuzyjnym). Łączenia klejone są taśmą butylową lub akrylową o szerokości minimum 50 mm. Wszystkie przejścia instalacyjne (kabel rolety, czujnik wiatru) muszą być uszczelnione specjalnymi mankietami.

Czwarty krok to montaż płyt gipsowo-kartonowych. Najczęściej 12,5 mm, ale w obrębie okna połaciowego warto zastosować płyty ogniochronne GKF, bo przez okno może wpaść iskra. Cięcie płyt wykonuje się pod kątem prostym do ramy, z zachowaniem szczeliny dylatacyjnej 5 mm wypełnionej elastycznym akrylem.

Piąty krok to szpachlowanie i taśmowanie. Taśma papierowa z wkładką perforowaną lepiej radzi sobie z ruchami podłoża niż siateczka samoprzylepna. Kolejne warstwy masy szpachlowej o grubości 1-2 mm schną 24 h między warstwami, a ostatnia warstwa finiszowa powinna być ściana do ziarna 180-220, co daje idealnie gładką powierzchnię pod farbę.

Szósty krok to montaż listew wykończeniowych i ościeżnic wewnętrznych. Profile PCV lub drewniane maskują dylatację między płytą a ościeżnicą okna. Ich kształt pozwala na estetyczne przejście od poziomej ściany kolankowej do skośnej płaszczyzny pod skrzydłem. Warto zostawić 2 mm luzu, który po zaszpachlowaniu i pomalowaniu zniknie w strukturze narożnika.

Nie montuj listew na sztywno do ościeżnicy. Okno połaciowe, szczególnie drewniane, „pracuje" przy zmianach wilgotności. Listwy przybite w czterech punktach będą pękać przy pierwszym sezonie grzewczym. Rozwiązaniem są profile klamrowe zatrzaskowe lub montaż na krótkich wkrętach z luzem 1,5 mm.

Kiedy zabudowa wymaga wentylowanego przepustu powietrza?

Jeżeli wybierzesz okno bez nawiewnika, a wentylacja mechaniczna poddasza opiera się wyłącznie na rekuperatorze, zabudowa musi przewidywać kratkę wentylacyjną w górnej części skosu. Chodzi o to, by ciepłe powietrze gromadzące się pod kalenicą miało ujście nawet przy wyłączonym rekuperatorze. Kratka o przekroju 80 cm² wystarcza na pomieszczenie do 18 m².

W przypadku okien z nawiewnikiem fabrycznym (klasa filtracji G3 lub lepsza) kratka nie jest potrzebna, ale warto sprawdzić, czy nawiewnik nie jest blokowany przez ramę montażową. Zbyt głęboko osadzony ruszt potrafi zmniejszyć przepływ powietrza nawet o 40%.

Najczęstsze błędy w zabudowie i jak ich uniknąć

• Zbyt ciasne docięcie wełny: po sprężeniu materiał traci 10-15% grubości, więc zostaw 1-2 cm zapasu.
• Folia paroszczelna klejona taśmą montażową PCV zamiast akrylową: PCV po dwóch latach zaczyna odchodzić od folii.
• Brak dylatacji pomiędzy płytą g-k a ościeżnicą: płyta pęcznieje i wyciska kształt ościeżnicy.
• Montaż listew na wkręty bez podkładek: wkręt wchodzi w ościeżnicę na 1 mm za głęboko i klinuje ruch skrzydła.
• Zapomnienie o kablach do rolety wewnętrznej: przewód kładzie się pod folią paroszczelną, a nie na niej.
• Zbyt niskie ustawienie kratek wentylacyjnych: para wodna skrapla się zanim zdąży opuścić pomieszczenie.

Wymagania formalne i wysokość montażu

Zgodnie z Warunkami Technicznymi, jakim powinny odpowiadać budynki i ich usytuowanie (§ 57), w pomieszczeniach przeznaczonych na stały pobyt ludzi powierzchnia okien musi wynosić co najmniej 1/8 powierzchni podłogi. W praktyce oznacza to, że pokój 16 m² potrzebuje okna lub okien o łącznej powierzchni szyby co najmniej 2 m².

Zabudowa okna dachowego musi też spełniać warunek odległości dolnej krawędzi od podłogi. Optymalny przedział to 90-120 cm dla pokojów mieszkalnych, a 120-150 cm dla okien nad schodami. Montaż poniżej 85 cm utrudnia otwieranie skrzydła i wymusza stosowanie uchwytu teleskopowego. Montaż powyżej 160 cm wymaga już drabinki lub napędu elektrycznego.

Kwestie formalne też mają znaczenie. Wymiana istniejącego okna dachowego na nowe o tych samych wymiarach nie wymaga pozwolenia na budowę ani zgłoszenia, o ile nie zmienia się charakterystyczne parametry kubaturowe budynku. Natomiast każde nowe wycięcie w połaci, które dotychczas nie istniało, kwalifikuje się jako „przebudowa" i wymaga co najmniej zgłoszenia zamiaru wykonania robót budowlanych z 21-dniowym wyprzedzeniem.

Na koniec warto krótko zebrać najważniejsze liczby. Minimalna warstwa izolacji wokół ościeżnicy: 20 cm wełny 0,035 W/m·K. Maksymalna dopuszczalna tolerancja wymiaru otworu w więźbie: ±5 mm. Wymagana klasa wodoszczelności kołnierza: minimum 9A wg PN-EN 12208. Przekrój kratki wentylacyjnej przy nawiewniku: 60 cm². Każda z tych wartości odpowiada za inny aspekt energooszczędności lub bezpieczeństwa, więc traktowanie ich jako „opcjonalnych" zwykle kończy się reklamacjami mostków cieplnych lub zaciekami po pierwszej zimie.

Dobrze zbudowane okno połaciowe będzie cicho pracować przez 25-30 lat i nie zabarwi się siną pleśnią przy parapetach. Najczęściej problemy wynikają nie z jakości samego produktu, lecz z niedokładności wykonania detali. Warto poświęcić czas na precyzyjne docięcie wełny, równomierne naciągnięcie folii paroszczelnej i zachowanie szczelin dylatacyjnych. Te detale kosztują kilka godzin, a decydują o komforcie termicznym całego poddasza na długie lata.
