Jak obniżyć strop, gdy dach ugina ściany

Rysa w narożniku salonu potrafi pojawić się wcześniej niż przewidywano, a winowajcą bywa strop ściskany przez więźbę dachową w miejscu, gdzie nikt tego nie zaplanował. Gdy ciężar dachu przenoszony jest punktowo przez słupy, monolityczna płyta ugina się bardziej, niż przewidują uproszczone obliczenia, a to właśnie ugięcie otwiera drogę do spękań tynku i dalej muru. Rozwiązaniem, które sprawdza się zarówno na etapie projektu, jak i podczas modernizacji, są płatwie stopowe rozkładające siły na większą powierzchnię. W dalszej części omówiono mechanikę tego zjawiska, konkretne liczby oraz ścieżkę naprawczą w już istniejącym budynku.

• Jak obciążenia pracują na stropie monolitycznym
• Płatwie stopowe pod słupy więźby
• Ugięcie stropu monolitycznego w domu parterowym
• Wzmocnienie stropu pod słupami dachowymi
• Pękanie narożników ścian od stropu
• Strop gęstożebrowy wobec monolitycznego
• Checklist przed wylaniem stropu monolitycznego w domu parterowym
• Kiedy warto, kiedy nie warto stosować płatwi stopowych

Jak obciążenia pracują na stropie monolitycznym

Strop w domu parterowym z dachem płatwiowo-kleszczowym przyjmuje obciążenia z dwóch stron jednocześnie: własne, rozłożone równomiernie po powierzchni, oraz skupione w miejscach oparcia słupów więźby. Te drugie działają jak pięść wbijana w blat stołu, zamiast dłoni spoczywającej na blacie spokojnie. Różnica ma znaczenie czysto fizyczne. Belka żelbetowa pod obciążeniem skupionym ugina się około sześćdziesięciu procent bardziej niż ta sama belka pod obciążeniem rozłożonym, jeżeli suma kilogramów jest identyczna.

Taka asymetria wynika z rozkładu momentów gnących. W środku rozpiętości stropu punktowe obciążenie wywołuje lokalny skok naprężeń, którego żelbet nie potrafi zamaskować dodatkową grubością płyty. Pojawia się zarysowanie w strefie dolnego nadprężenia, a sztywność przekroju po zarysowaniu spada o nawet czterdzieści procent. To właśnie w tym momencie rysa w narożniku ściany staje się niemal pewna.

Obciążenie punktowe vs. rozłożone

Słup więźby przekazuje na strop zwykle od 8 do 14 kN, czyli wagę kilku osób stłoczonych na talerzyku. Płatew stopowa rozkłada tę siłę na odcinek 2,5 do 4 metrów, zmieniając postać obciążenia z kolumny gwoździ na dłoń delikatnie gładzącą powierzchnię. Strop odwdzięcza się wtedy ugięciem rzędu 8-12 mm zamiast 18-25 mm, a to już wartość mieszcząca się w granicach dopuszczalnych przez normę PN-EN 1992-1-1 (Eurokod 2).

Co mówią normy o ugięciu

Eurokod 2 dopuszcza ugięcie stropu nie większe niż L/250 dla elementów narażonych na uszkodzenia sąsiednich przegrody. W typowej rozpiętości 6 metrów daje to granicę 24 milimetrów. W praktyce inżynierowie celują w L/350, czyli około 17 mm, aby zostawić zapas na pełzanie betonu i skurcz. Każdy milimetr ponad te wartości to milimetr bliżej rysy, którą zobaczymy w narożniku.

Płatwie stopowe pod słupy więźby

Płatew stopowa to belka drewniana lub stalowa oparta na ścianach nośnych lub fundamentowych poduszkach, biegnąca prostopadle do kierunku żeber stropu. Jej zadanie jest proste i eleganckie: zamienić obciążenie punktowe na obciążenie ciągłe, zanim jeszcze strop je poczuje. W domach parterowych z więźbą płatwiowo-kleszczową sprawdza się wariant z belki dwuteowej lub klejonej warstwowo o przekroju dopasowanym do rozstawu ścian.

Kluczem do skuteczności jest ciągłość podparcia. Płatew powinna spoczywać na murze lub fundamencie, a nie w połowie przęsła stropu. Ściany zewnętrzne domu parterowego zazwyczaj mają wystarczającą nośność, by przyjąć dodatkowe 10-15 kN/m, ale mur działowy o grubości 12 cm już nie. Lokalizacja płatwi względem ścian nośnych to pierwsza decyzja, którą konstruktor musi zweryfikować.

Kiedy stosować, kiedy odpuścić

Płatwie stopowe mają sens wszędzie tam, gdzie słup więźby wypada dalej niż 1,5 metra od ściany nośnej. W takiej odległości płyta monolityczna o grubości 18-20 cm jeszcze sobie poradzi z obciążeniem skupionym. Powyżej 2 metrów ugięcie zaczyna wymykać się kontroli i żadne zbrojenie dodatkowe tego nie skompensuje, jeżeli nie towarzyszy mu rozkład sił.

Wariant z podparciem płatwi bezpośrednio na stropie jest kompromisem stosowanym wyłącznie wtedy, gdy pod spodem znajduje się ściana nośna biegnąca równolegle. Belka stalowa dwuteowa 160 mm spoczywająca na murze i przyjmująca słup u góry kosztuje od 180 do 280 zł za metr bieżący (materiał z montażem, 2024). Dla porównania, naprawa rys w narożnikach ścian po dwóch sezonach zaczyna się od 1500 zł za lokalizację i rośnie lawinowo przy konieczności wzmocnienia wieńca.

Ugięcie stropu monolitycznego w domu parterowym

Dom parterowy o powierzchni 120 m² z więźbą płatwiowo-kleszczową zwykle ma 4 do 6 słupów przekazujących ciężar dachu na strop. Każdy z nich zostawia na płycie ślad w postaci lokalnego wyboczenia dolnej powierzchni, widocznego gołym okiem jako delikatna nieckowatość. Przy ścianach zewnętrznych efekt jest mniejszy dzięki sztywności wieńca, ale w środku działki ugięcie potrafi sięgnąć 2 cm bez żadnego pęknięcia.

Problem zaczyna się tam, gdzie niecka dochodzi do narożnika ściany. W strefie styku stropu z murem naprężenia rozciągające mur osiągają maksimum i właśnie tam pojawiają się rysy ukośne, zbiegające się pod kątem 45 stopni w kierunku podłogi. Tynk cementowo-wapienny pęka pierwszy, ponieważ jego wytrzymałość na rozciąganie wynosi zaledwie 1-1,5 MPa, a mur z betonu komórkowego potrzebuje około 2,5 MPa, by się oprzeć.

Mechanika zarysowania

Żelbet pod obciążeniem pracuje w dwóch fazach: sprężystej i zarysowanej. W pierwszej fazie beton i stal rozciągają się razem, a ugięcie rośnie proporcjonalnie do siły. Po przekroczeniu wytrzymałości betonu na rozciąganie (zwykle 2-3 MPa) zaczyna się faza druga, w której całą robotę przejmuje zbrojenie. Sztywność elementu spada wtedy o 30-50%, ugięcie rośnie szybciej niż obciążenie, a rysa na dolnej powierzchni staje się nieunikniona.

W domu z nieuwzględnioną płatwią stopową faza zarysowania może nastąpić już przy pełnym obciążeniu użytkowym stropu (200 kg/m²) plus ciężar dachu ze śniegiem. W naszej strefie klimatycznej normowa wartość obciążenia śniegiem waha się od 0,7 do 1,6 kN/m² w zależności od regionu, a na dachu o połaci 180 m² daje to dodatkowe 12-28 kN rozkładane między słupy.

Wzmocnienie stropu pod słupami dachowymi

Modernizacja istniejącego stropu wymaga operacji chirurgicznej, ale jest możliwa bez kucia całej płyty. Najczystsze rozwiązanie to wstawienie dodatkowej belki stalowej pod stropem, pracującej w złożeniu z istniejącą płytą jako podparcie sprężyste. Belka HEB 140 lub IPE 160 ma 25-35 cm wysokości, co zabiera część wysokości pomieszczenia, ale za to przejmuje 60-80% obciążenia punktowego.

Drugie rozwiązanie, mniej inwazyjne, to wycięcie słupa w dolnej części i wsunięcie go w nową płatew stopową opartą na ścianach. Szczelina rzędu 2 centymetrów między spodem płatwi a górą stropu wystarczy, by słup przestał obciążać płytę bezpośrednio i zaczął przekazywać siły obok, w miejscu lepiej przygotowanym przez ścianę nośną. Tak właśnie zrobiono w jednym z domów, gdzie rysy w narożnikach pojawiły się po pierwszej zimie.

Procedura krok po kroku

Prace zaczyna się od podstemplowania stropu w sąsiedztwie słupa, żeby odciążyć go przed interwencją. Używa się stempli budowlanych z regulacją i drewnianych krawędziaków chroniących powierzchnię stropu przed punktowym wgnieceniem. Po ustabilizowaniu podparcia wyjmuje się 5-8 cm słupa od dołu, podkłada kliny i ustawia wcześniej przygotowaną płatew stalową z płaskownikiem górnym do oparcia słupa.

Kluczowy jest moment luzowania stempli. Robi się to stopniowo, obracając nakrętki o ćwierć obrotu co piętnaście minut i obserwując poziomnicą laserową ugięcie stropu. Po pełnym przekazaniu obciążenia na płatew słup można skrócić i zamocować śrubami M12 do płaskownika. Pozostaje wypełnienie szczeliny między płatwią a stropem pianką poliuretanową niskoprężną, która przejmie drobne odkształcenia bez pękania.

Czego nie robić

Najczęstszy błąd to podparcie płatwi na istniejącym stropie zamiast na ścianie nośnej. Właśnie taką sytuację opisują przypadki, w których zamiast jednego punktowego obciążenia pojawiają się dwa obok siebie, a efekt końcowy jest gorszy niż wyjściowy. Równie ryzykowne jest stosowanie stempli niechronionych krawędziakami.

Niedopuszczalne pozostaje skuwanie górnej warstwy betonu wokół słupa w celu zatopienia płatwi w stropie. To osłabia strefę ścinania, w której i tak pracują największe naprężenia, a brak kalkulacji wzmocnienia może skończyć się przebiciem płyty pod słupem. Każda ingerencja w zbrojenie główne wymaga projektu zamiennego zatwierdzonego przez konstruktora.

Pękanie narożników ścian od stropu

Rysa ukośna w narożniku to pierwszy komunikat od konstrukcji, że ugięcie wymknęło się spod kontroli. W ciągu następnych dwóch-trzech sezonów grzewczych rysa się poszerza, a wzdłuż niej pojawiają się kolejne, mniejsze, zbiegające się schodkowo wzdłuż spoin muru. Tynk odpada płatami, odsłaniając charakterystyczny wzór uszkodzeń typowy dla nadmiernego ugięcia stropu w środku rozpiętości.

W takiej sytuacji kitowanie i malowanie to leczenie objawowe. Problem leży w przekazaniu obciążeń, a konkretnie w braku rozkładu sił skupionych. Domknięcie rysy szpachłą elastyczną kupuje rok, może dwa, po czym cykl zaczyna się od nowa. Inżynierowie nazywają to efektem oblina, od nazwiska badacza, który opisał propagację mikropęknięć w cyklach termicznych.

Rozpoznanie skali problemu

Pomiar szerokości rysy w różnych porach roku daje obraz sezonowej pracy konstrukcji. Rysy do 0,3 mm bywają akceptowalne w tynku, powyżej 1 mm mówią już o ruchu konstrukcyjnym, którego nie da się zignorować. Ugięcie zmierzone niwelatorem precyzyjnym w środku stropu i pod ścianami pokazuje, czy mamy do czynienia z lokalnym nadmiernym ugięciem, czy z problemem ogólnym.

Warto też sprawdzić, czy rysa nie biegnie wzdłuż wieńca. W takim przypadku przyczyną bywa nie samo ugięcie stropu, lecz nadmierny moment zginający przekazywany z dachu na obmurówkę. Konstruktor rozróżnia te dwa mechanizmy po kącie rysy: ukośne zbiegające się do podłogi wskazują na strop, a poziome wzdłuż wieńca na problem z więźbą.

Strop gęstożebrowy wobec monolitycznego

Strop gęstożebrowy typu Teriva pracuje jednokierunkowo, przenosząc obciążenia na belki w jednym tylko kierunku. Obciążenie punktowe w poprzek żeber rozkłada się znacznie gorzej niż w płycie monolitycznej, bo tam zbrojenie rozkładające skupione siły biegnie w obu kierunkach. Różnica jest fundamentalna i wynika z geometrii, nie z jakości materiałów.

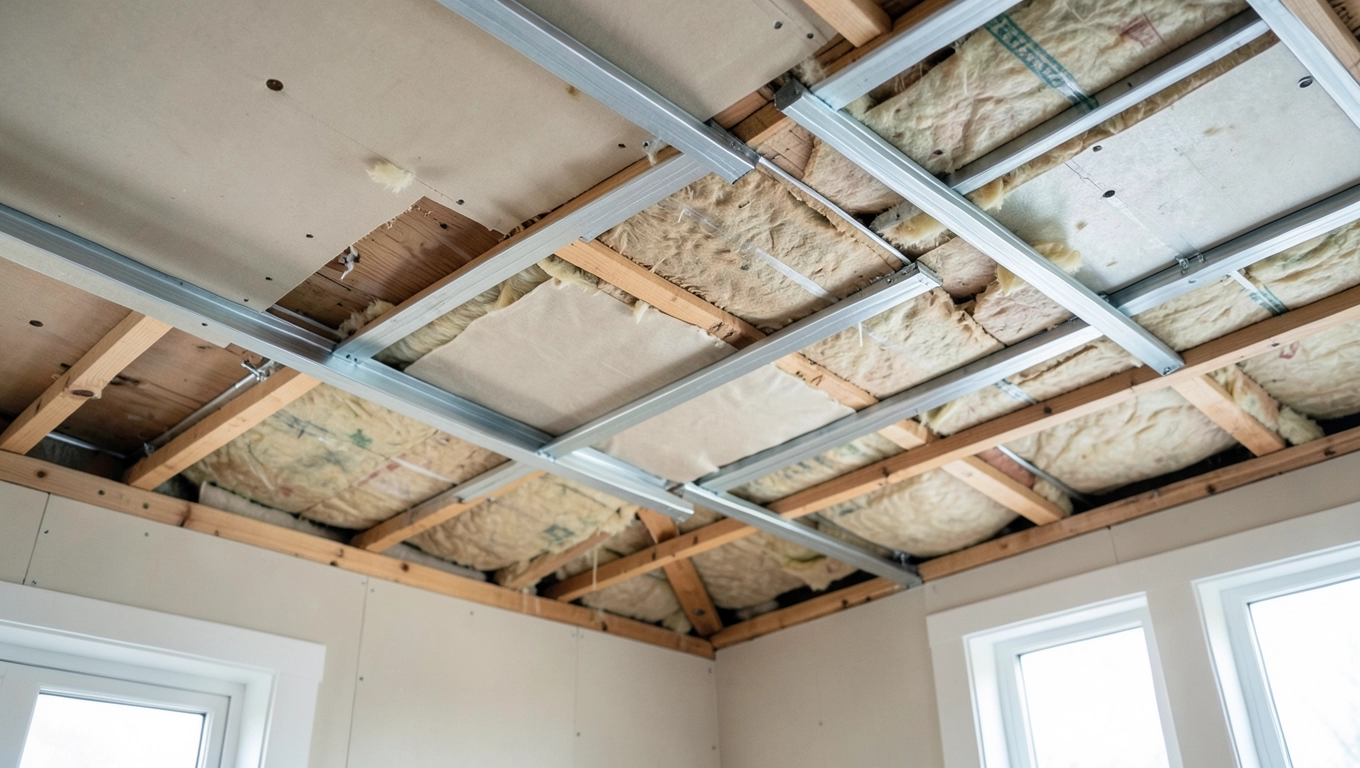

Koszt modernizacji przy spękaniach od obciążeń z dachu też przemawia na korzyść monolitu. Wymiana lub wzmocnienie belki w stropie gęstożebrowym wymaga kucia od spodu lub wtórnego podparcia stalowego, co zabiera 15-25 cm wysokości pomieszczenia. W monolicie wystarczy płatew stopowa nad stropem albo belka stalowa pod nim, z możliwością ukrycia w suficie podwieszanym.

Checklist przed wylaniem stropu monolitycznego w domu parterowym

Zanim wylejesz strop, sprawdź te punkty z konstruktorem. Każdy z nich kosztuje godzinę konsultacji i może zaoszczędzić tygodnia poprawek oraz tysięcy złotych na późniejszych naprawach. Poniższa lista pochodzi z praktyki nadzoru budowlanego i odzwierciedla typowe pominięcia w dokumentacji projektowej.

• Konstruktor uwzględnił w obliczeniach obciążenia z więźby płatwiowo-kleszczowej, łącznie z przypadkiem pełnego obciążenia śniegiem.
• Zaprojektowano płatwie stopowe lub wzmocnienia w miejscach spodziewanych słupów, z zaznaczeniem stref oparcia na rysunkach wykonawczych.
• Sprawdzono sztywność stropu dla ugięć dopuszczalnych wg PN-EN 1992-1-1, z uwzględnieniem pełzania betonu po 5 latach.
• Ustalono punkty podparcia słupów względem ścian nośnych i oznaczono je na planie montażowym więźby.
• Skoordynowano przebieg instalacji wentylacji i ogrzewania z rozmieszczeniem słupów, by uniknąć kolizji z płatwiami stopowymi.

Kiedy warto, kiedy nie warto stosować płatwi stopowych

W domach z poddaszem nieużytkowym i lekką więźbą krokowo-jętkową obciążenia ze słupów bywają na tyle małe (4-6 kN), że płatew nie zawsze jest konieczna. Tam, gdzie dach opiera się głównie na ścianach szczytowych, a w środku pojawia się jeden-dwa słupy, konstruktor potrafi rozwiązać problem dodatkowym zbrojeniem górnym i momentem projektowym. Rachunek ekonomiczny wypada wtedy na korzyść betonu, nie stali.

Są też sytuacje, w których płatew stopowa nie pomoże. Jeżeli ugięcie wynika z ogólnego niedoboru nośności stropu (zbyt mała grubość, zbyt małe zbrojenie), żadna płatew tego nie naprawi, bo obciążenie rozłożone wciąż wymaga większej sztywności płyty. Płatew rozwiązuje tylko problem obciążeń skupionych, a nie całego bilansu masy na stropie.

Strop monolityczny w domu parterowym nie jest skomplikowany, pod warunkiem, że obciążenia z dachu zostaną rozłożone zanim dotrą do płyty. Płatwie stopowe, dodatkowe zbrojenie w strefach słupów albo wzmocnienie wieńca w miejscach newralgicznych pozwalają uniknąć ugięć przekraczających granice normy i rys w narożnikach ścian. Decyzja, czy je zastosować, zapada na etapie projektu, a jej koszt jest ułamkiem ceny późniejszej naprawy. Warto ją podjąć wspólnie z konstruktorem, zanim beton trafi w szalunek.

Źródła i normy: PN-EN 1992-1-1 (Eurokod 2 projektowanie konstrukcji z betonu), PN-EN 1991-1-1 (Eurokod 1 obciążenia stałe i zmienne), PN-EN 1990 (Eurokod podstawy projektowania), PN-EN 1995-1-1 (Eurokod 5 projektowanie konstrukcji drewnianych), PN-EN 1991-1-3 (obciążenie śniegiem). Pomocniczo: katalog producenta stropów Teriva (www.teriva.pl) oraz materiały Polskiego Związku Inżynierów i Techników Budownictwa (www.zgpzitb.org.pl).
