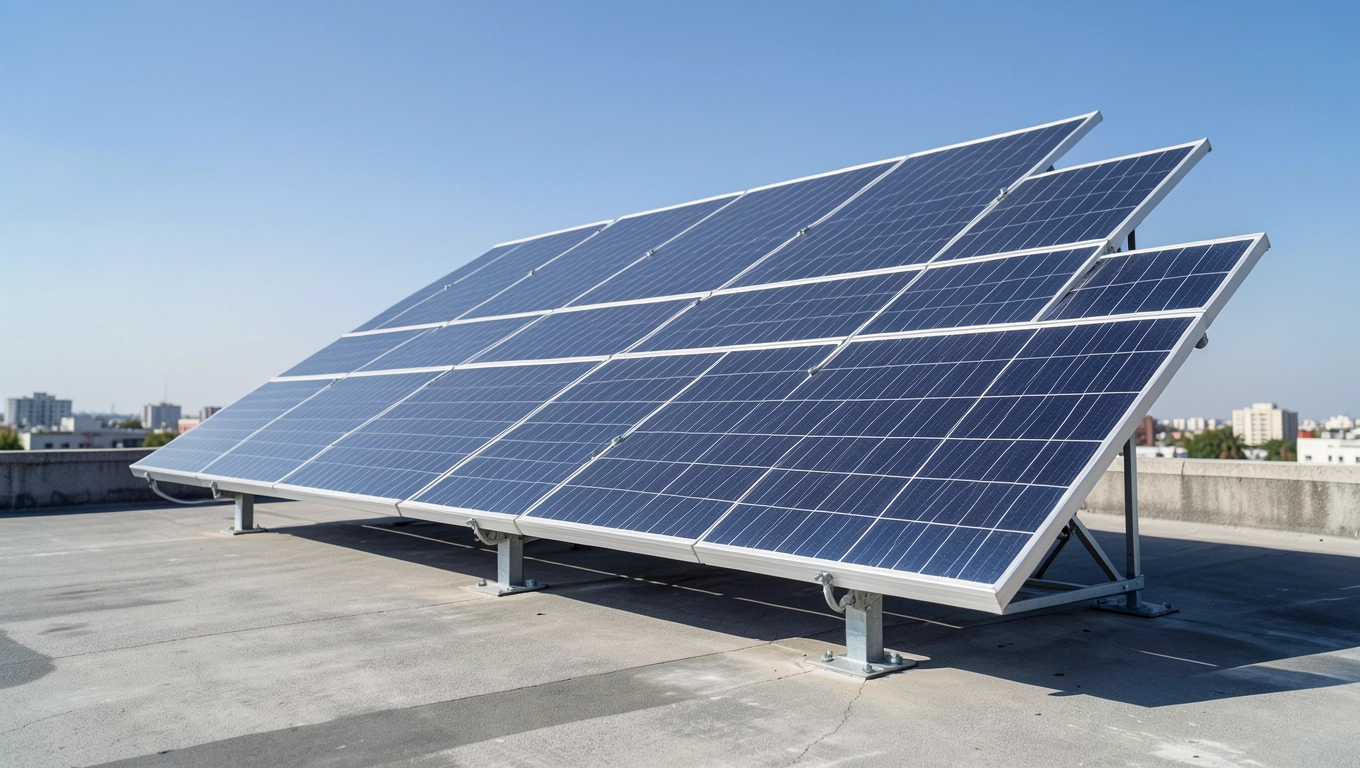

Jaki kąt paneli na dachu płaskim ustawić, żeby nie tracić uzysków
Optymalny kąt nachylenia paneli na dachu płaskim a polskie warunki nasłonecznienia
Dach płaski to specyficzny przypadek, w którym nie można polegać na kącie spadku połaci. Moduły montuje się na stelażach, a projektant decyduje samodzielnie, pod jakim kątem ustawić panele fotowoltaiczne, by uzysk roczny był możliwie najwyższy. W polskich szerokościach geograficznych słońce wędruje po niebie stosunkowo nisko, osiągając w południe kulminację na wysokości około 38° zimą i aż 61° latem. Ta zmienność sprawia, że jeden stały kąt musi być kompromisem między sezonami, a nie optymalnym ustawieniem dla żadnego z nich.
- Optymalny kąt nachylenia paneli na dachu płaskim a polskie warunki nasłonecznienia
- Minimalny kąt paneli na dachu płaskim i wymogi producentów modułów

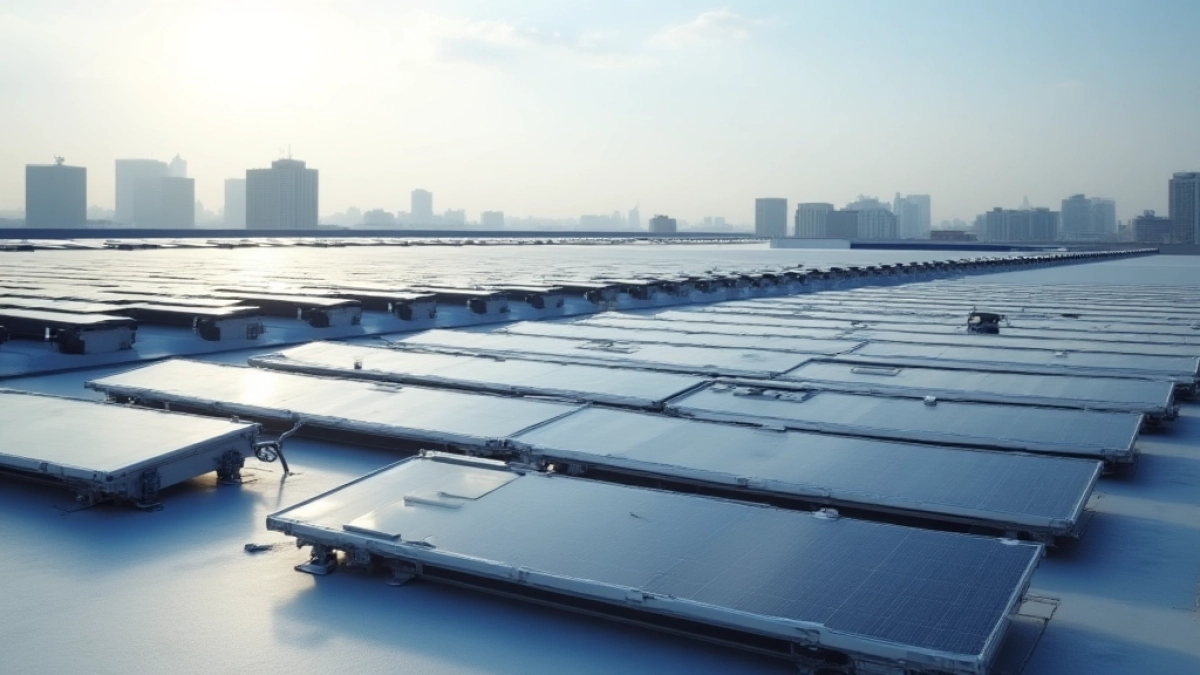

- Stelaże balastowe i regulowane systemy montażu na dachu płaskim
Fizyka jest przy tym nieubłagana. Maksymalną gęstość mocy moduł odbiera wtedy, gdy promienie padają prostopadle do jego powierzchni. Każde odchylenie od prostopadłości obniża uzysk proporcjonalnie do cosinusa kąta padania. Prosta reguła: odchylenie o 10° od optimum to strata rzędu 3-5% energii rocznej. Wystarczy więc kilkanaście stopni różnicy, by inwestycja zwracała się o rok lub dwa dłużej, a to już konkretne pieniądze na przestrzeni 25 lat pracy instalacji.
| Kierunek paneli | Uzysk roczny (względem południa) | Autokonsumpcja przy net-billingu | Zastosowanie |
|---|---|---|---|
| Południe (180°) | 100% | 20-30% | Domy z dużym zużyciem w południe |
| Południowy wschód / południowy zachód (135° / 225°) | 95-97% | 25-35% | Uniwersalne rozwiązanie dla większości domów |
| Wschód / zachód (90° / 270°) | 85-90% | 40-55% | Instalacje z magazynem energii, praca poranno-wieczorna |
| Północ (0°) | Poniżej 60% | Wysoka, lecz produkcja zbyt niska | Wyłącznie awaryjnie |
Skoro wiadomo już, że jaki kąt paneli na dachu płaskim wybrać zależy od celu inwestora, warto rozbić problem na czynniki pierwsze. Kąt nachylenia odpowiada za produkcję roczną, ale kierunek (azymut) decyduje o tym, kiedy dokładnie prąd trafia do domu. Ta pozornie drobna różnica ma ogromne znaczenie w kontekście net-billingu obowiązującego od lipca 2024, gdzie nadwyżki rozlicza się godzinowo, a nie miesięcznie.
Dlaczego 30-35° to złoty środek na dachu płaskim
Teoretyczny optimum dla Warszawy wynosi około 35°, dla Gdańska 37°, a dla Rzeszowa 33°. Różnica między regionami sięga 15% w sumarycznym nasłonecznieniu rocznym, co przekłada się na realną różnicę w produkcji. Mimo to w praktyce niemal wszędzie w Polsce stosuje się kąt z przedziału 30-35°, ponieważ zapewnia on najlepszy kompromis: wysoki uzysk całoroczny, dobrą zdolność do samooczyszczania przez deszcz i śnieg, a zarazem akceptowalną siłę wiatru działającą na moduły.
Minimalny kąt paneli na dachu płaskim i wymogi producentów modułów
Większość producentów modułów monokrystalicznych dopuszcza montaż przy kącie nie mniejszym niż 6-10°. To nie jest wymóg estetyczny, lecz czysto fizyczny. Przy zbyt małym nachyleniu woda nie spływa z powierzchni modułu, pozostaje w dolnej krawędzi ramy i tworzy z czasem trwałe zabrudzenia, a w zimie może zamarzać, niszcząc uszczelnienia. Kąt 15° to wartość graniczna, poniżej której zaczyna się problem z samooczyszczaniem.
Na dachach płaskich wyższe budynki często rzucają cień w godzinach porannych lub popołudniowych. Aby ocenić zacienienie samodzielnie, wystarczy smartfon z aplikacją PVGIS lub SunSurveyor. Wpisuje się współrzędne geograficzne budynku, wybiera datę (np. 21 marca i 21 czerwca) i sprawdza, o której godzinie pobliski komin, antena czy wyższy blok zaczyna przysłaniać pole modułów. Jeśli cień pojawia się choćby na 30 minut w środku dnia, instalacja traci mierzalną część uzysku.
Warto przy tym pamiętać o deklinacji magnetycznej. Kompas w smartfonie wskazuje biegun magnetyczny, a nie geograficzny, a różnica w Polsce wynosi od 3° na wschodzie do 6° na zachodzie kraju. Monter ustawiający panele "na południe" względem kompasu bez poprawki potrafi nieświadomie odchylić całe pole o kilka stopni, co w skali roku oznacza stratę nawet 1,5% energii. Deklinację dla konkretnej lokalizacji podaje m.in. serwis NOAA.
| Strefa klimatyczna Polski | Średnie nasłonecznienie roczne (kWh/m²) | Zalecany kąt |
|---|---|---|
| Pomorze (Gdańsk, Szczecin) | 1050-1100 | 36-38° |
| Centrum (Warszawa, Łódź) | 1100-1180 | 34-36° |
| Południe (Rzeszów, Kraków) | 1180-1250 | 32-34° |
Tolerancje kątowe i realne konsekwencje
Producenci modułów zwykle dopuszczają odchyłkę ±5° od zalecanego kąta bez utraty gwarancji. To komfortowy zapas, ale warto rozumieć, co się za nim kryje. Montaż pod kątem o 5° za małym w stosunku do optimum skutkuje roczną stratą rzędu 2-2,5%. Na instalacji 10 kWp o uzysku 9500 kWh rocznie to mniej więcej 200 kWh niewyprodukowanej energii, czyli około 150 zł przy obecnych cenach zakupu. Przez 25 lat pracy instalacji sumuje się to do kilku tysięcy złotych, niewidocznych na pierwszy rzut oka, lecz bardzo odczuwalnych.
Stelaże balastowe i regulowane systemy montażu na dachu płaskim
Na dachu płaskim nie ma spadku połaci, który sam w sobie ustawia panele. Trzeba więc zastosować stelaż, czyli konstrukcję wsporczą nadającą modułom żądany kąt. Najpopularniejsze rozwiązanie to stelaże balastowe, czyli ramy aluminiowe dociążone bloczkami betonowymi lub kamiennymi, których łączna masa sięga 80-120 kg/m² powierzchni modułów. Nie wymagają kotwienia w stropie, więc nie naruszają hydroizolacji dachu.
Drugą grupą są systemy regulowane, w których kąt nachylenia zmienia się bez demontażu modułów w zakresie 10-45°. Kosztują więcej (średnio 250-400 zł za jeden panel zamiast 150-220 zł w wersji balastowej), ale pozwalają korygować ustawienie po pierwszym roku pracy instalacji. Niektórzy inwestorzy decydują się na sezonową zmianę kąta: 25° zimą i 45° latem, choć w praktyce zysk rzadko przekracza 4% rocznie, a nakład pracy jest znaczny.
| Typ systemu | Kąt stały | Kąt regulowany | Balastowy bez regulacji |
|---|---|---|---|
| Zakres kąta | 25-45° | 10-45° | 10-15° |
| Masa na m² | 15-25 kg (kotwiony) | 20-35 kg | 80-120 kg |
| Koszt (PLN/m²) | 150-220 | 250-400 | 180-280 |
| Naruszenie hydroizolacji | Tak (kotwy) | Tak lub nie | Nie |
| Kiedy unikać | Dachy z gwarancją producenta papy | Budynki wysokie, silne wiatry | Stropy o niskiej nośności |
Kluczowym parametrem przy projektowaniu jest odległość między rzędami modułów. Na dachu ustawionym na 30° trzeba zostawić co najmniej 1,7-krotność wysokości modułu jako przerwę, by cień padający zimą nie dotykał kolejnego rzędu. Przy panelach o standardowej długości 1,7 m oznacza to odstęp około 2,9 m. Na dachu 200 m² takie odstępy potrafią zmniejszyć realną powierzchnię użytkową instalacji o 25-30% w stosunku do powierzchni geometrycznej.
Normy i obciążenia, które musi spełniać stelaż
Projekt konstrukcji wsporczej podlega normie PN-EN 1991-1-4 dotyczącej oddziaływania wiatru na budynki. Dla dachu płaskiego na otwartej przestrzeni strefa krawędziowa (pas o szerokości 2 m) generuje siły ssące sięgające 1,2 kN/m², czyli tyle, ile waży średniej wielkości samochód osobowy rozłożony na każdy metr kwadratowy panelu. Stelaż balastowy musi temu przeciwdziałać masą własną, a stelaż kotwiony wytrzymałością mechanicznych kotew przenoszących siły na strop.
Na dachach o nośności poniżej 150 kg/m² (starsze budownictwo, stropy drewniane) jedyną opcją pozostaje montaż kotwiony z lekkimi stopami, bez balastu. Na budynkach nowych, gdzie strop zaprojektowano z myślą o późniejszym obciążeniu, balast daje przewagę: brak ingerencji w poszycie dachu, szybki montaż i łatwa rozbudowa instalacji w przyszłości.
Kiedy wybrać kierunek wschód-zachód
Nowy system rozliczeń godzinowych faworyzuje produkcję rozłożoną w czasie. Instalacja ustawiona wschód-zachód generuje prąd od 7:00 do 19:00, podczas gdy klasyczne ustawienie południowe skupia 60% produkcji w trzy godziny okołopołudniowe. Przy aktywnym magazynie energii o pojemności 5-10 kWh dom zużywa 90% własnej produkcji zamiast odsprzedawać ją po niekorzystnej stawce RCEm.
Kiedy zostać przy kierunku południowym
Brak magazynu energii i zużycie prądu skoncentrowane w środku dnia to klasyczny scenariusz dla biur, szkół, hal produkcyjnych. Ustawienie południowe daje wtedy najwyższy autokonsumpcyjny uzysk, a nadwyżki są minimalne. Im większa część prądu zużywana na miejscu w czasie produkcji, tym mniejsza potrzeba magazynowania.
Checklista przed montażem na dachu płaskim
- Sprawdź nośność stropu i dopuszczalne obciążenie użytkowe (dokumentacja budynku).
- Zweryfikuj strefę wiatrową i śniegową wg PN-EN 1991-1-3 i 1991-1-4.
- Określ azymut geograficzny, nie magnetyczny, uwzględniając deklinację dla Twojej miejscowości.
- Zbadaj zacienienie w czterech porach roku (21 marca, 21 czerwca, 21 września, 21 grudnia) w godzinach 9:00, 12:00 i 15:00.
- Sprawdź stan hydroizolacji dachu i warunki gwarancji producenta papy.
- Zaplanuj odstępy między rzędami modułów z uwzględnieniem kąta 30-35°.
- Oblicz obciążenie balastowe dla strefy krawędziowej i środkowej dachu.
- Zweryfikuj dostępność przepustów kablowych i trasy prowadzenia okablowania.
- Sprawdź zgodność z planem zagospodarowania przestrzennego i przepisami przeciwpożarowymi.
- Przeanalizuj profil zużycia prądu i dopasuj kierunek paneli do krzywej obciążenia.
- Rozważ przyszłą rozbudowę instalacji i dobór mocy inwertera z 20-30% zapasem.
- Upewnij się, że kąt paneli nie koliduje z wymogami serwisowymi dachu (komunikacja po dachu).
Mini-kalkulator strat
Wzór uproszczony: strata % ≈ |kąt optymalny − kąt rzeczywisty| × 0,5. Dla domu w Warszawie z panelami pod kątem 20° zamiast 35° strata wynosi |35−20| × 0,5 = 7,5%. Przy uzysku referencyjnym 9500 kWh rocznie instalacja wyprodukuje 8787 kWh. Dla hali produkcyjnej na dachu o kącie 10° strata sięga 12,5%, co oznacza realne 8312 kWh zamiast 9500. Na gruncie, gdzie można ustawić panele pod dowolnym kątem, odchylenie zwykle nie przekracza 2°, więc straty są pomijalne (1%).
Dach wschodni z magazynem energii w perspektywie dziesięciu lat potrafi przegonić dach południowy bez magazynu, ponieważ unikasz niekorzystnych stawek RCEm i magazynujesz własną energię zamiast ją sprzedawać. To scenariusz, który trzy lata temu był nieopłacalny, a dziś przy cenach magazynów poniżej 3000 zł za 5 kWh pojemności staje się finansowo racjonalny dla większości nowych instalacji.
Źródła danych: PVGIS (photovoltaic-geographical-information-system.jrc.ec.europa.eu), baza nasłonecznienia NREL, normy PN-EN 1991-1-3 i PN-EN 1991-1-4 dostępne w serwisie PKN (pkn.pl), dane o deklinacji magnetycznej NOAA (ngdc.noaa.gov).
