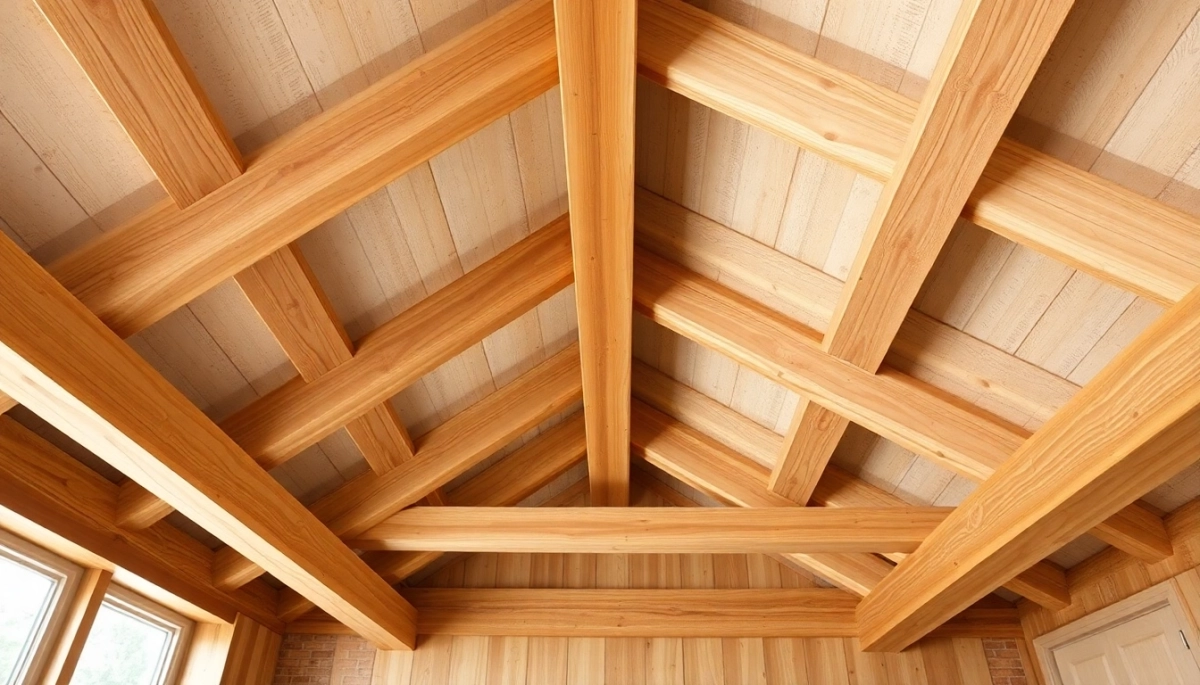

Belki na strop drewniany 4 m – jak je dobrać by podłoga była stabilna?

Kiedy stoisz w , patrząc na sufit, który ma przetrwać dekady a nie tylko sezon remontowy pytanie "jakie belki na strop drewniany 4m" nabiera zupełnie innego ciężaru niż wtedy, gdy widzisz je tylko jako suche cyfry w kalkulatorze. Masz za sobą pewnie już kilka prób rozwiązania tej zagadki: forum, rady sąsiada, może nawet pierwsza wizyta u konstruktora i wciąż czujesz, że brakuje Ci jednego spójnego obrazu. Ten artykuł złoży go za Ciebie, pokazując dokładnie, jak mechanika drewna, normy budowlane i praktyka wykonawcza łączą się w konkretne wymiary, które możesz zastosować jutro na swojej budowie.

• Wymiary belek drewnianych na strop 4 m: wysokość, szerokość i rozstaw
• Dobór gatunku drewna i impregnacja belek stropowych dla rozpiętości 4 m
• Obciążenie i ugięcie belek w stropie drewnianym o długości 4 m
• Jakie belki na strop drewniany 4m najczęściej zadawane pytania

Wymiary belek drewnianych na strop 4 m: wysokość, szerokość i rozstaw

Przekrój belki a rozpiętość podstawowa zależność

Każdy metr rozpiętości wymaga odpowiedniej wysokości belki, inaczej strop zacznie się uginać pod własnym ciężarem i użytkowy. Dla rozpiętości efektywnej około 4,5 m bo tyle wynosi typowe światło pomieszczenia przy szerokości budynku 5 m stosunek wysokości belki do rozpiętości powinien wynosić mniej więcej 1:20. Przekładając to na konkretne liczby: belka o wysokości 260 mm przy rozpiętości 4,5 m spełnia ten warunek, a przy okazji mieści się w standardowych wymiarach kantówek dostępnych w tartakach. Szerokość belki w tym przypadku to zazwyczaj 120-140 mm, co daje przekrój 13×26 cm lub 14×28 cm wymiary, które producenci ciężą bezproblemowo, bo odpowiadają najczęściej zamawianym profilom.

Takie wymiary belek na strop drewniany 4m sprawdzają się, gdy podparto je obustronnie na wieńcu lub ścianie nośnej. Jeśli jednak jedna strona belki opiera się na podciągu lub słupie, efektywna rozpiętość rośnie, a wraz z nią potrzebna wysokość belki. W takiej sytuacji lepiej sprawdzi się belka 16×30 cm lub nawet 18×32 cm, szczególnie gdy podciąg nie jest wystarczająco sztywny.

Rozstaw belek kompromis między sztywnością a zużyciem drewna

Teoretycznie można zmniejszyć rozstaw belek, aby zmniejszyć ich wysokość. W praktyce okazuje się, że rozstaw rzędu 60-80 cm, a optymalnie około 70-75 cm, stanowi złoty środek dla belek o przekroju 13×26 cm. Zbyt gęste belki to nadmiar materiału i pracy. Zbyt rzadkie to ryzyko nadmiernego ugięcia lub konieczność zastosowania grubszych desek podłogowych, co podnosi koszty wykończenia. Przy rozstawie 70 cm deska sosnowa o grubości 28 mm pracuje bezpiecznie, natomiast przy 90 cm potrzebujesz już deski 35 mm lub dodatkowego poszycia z płyt OSB.

Pamiętaj, że rozstaw belek mierzy się od osi do osi, nie od krawędzi do krawędzi. Błąd w tej kwestii prowadzi do przesunięć deskowania i nierówności podłogi. Warto też zostawić około 2-3 cm luzu przy opieraniu belek na wieńcu, aby umożliwić swobodne odkształcenia termiczne i wilgotnościowe drewna.

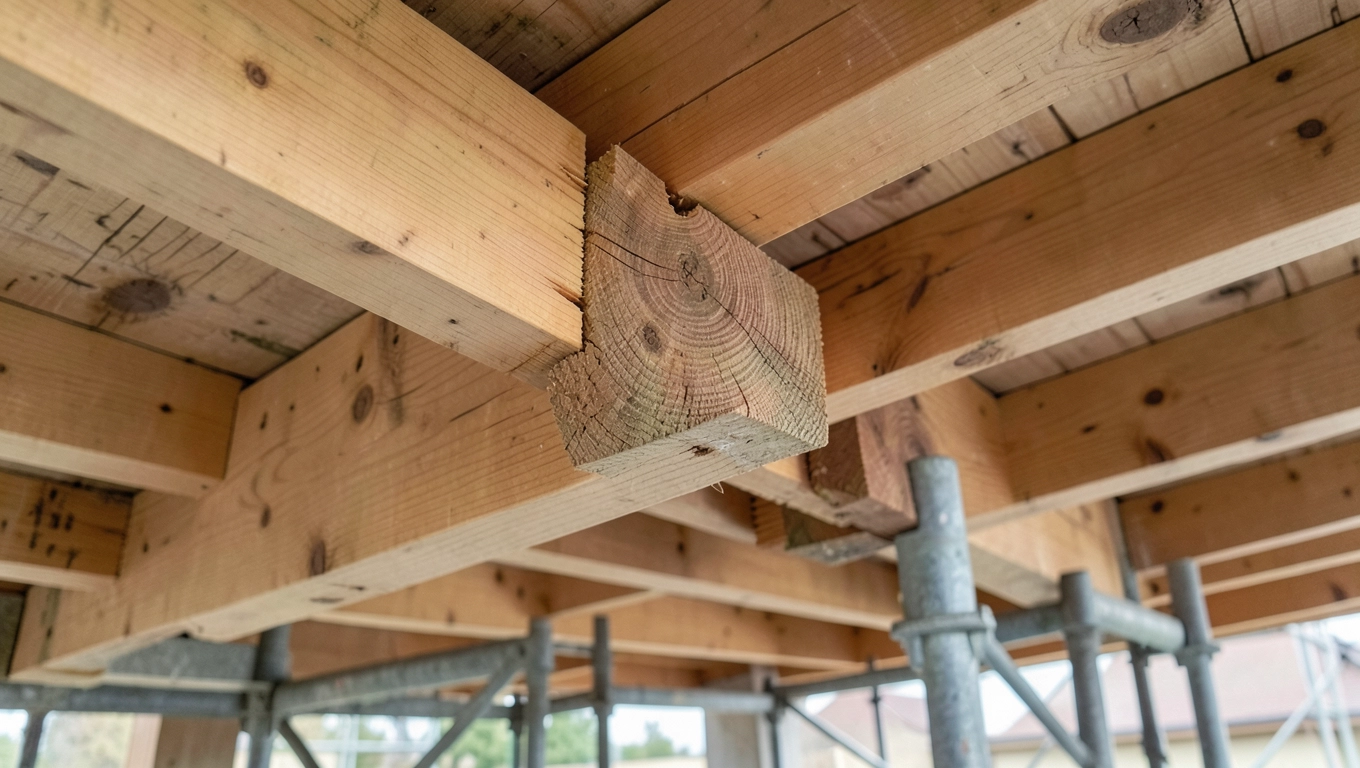

Podparcie belek jak uniknąć kłopotów z przenoszeniem obciążeń

Belki stropowe muszą mieć odpowiednie oparcie na wieńcu, aby siły mogły być prawidłowo przekazywane na ściany nośne. Minimalne oparcie dla belki drewnianej wynosi 8-10 cm, ale przy większych obciążeniach lepiej przyjąć 12 cm. Wieszaki kątowe lub łączniki ciesielskie spinają belkę z wieńcem, jednocześnie pozwalając na pewne ruchy drewna. Zastosowanie haków wspornikowych ma sens tylko wtedy, gdy belka zachodzi poza linię ściany na przykład przy wykończeniu podcienia.

Wilgotność belek przy montażu powinna wynosić 12-15%, zgodnie z wymaganiami normy PN-EN 338 dla konstrukcyjnego drewna litego. Drewno mokre będzie pracować po wyschnięciu, powodując nierówności w podłodze i naprężenia w połączeniach. Dlatego tak ważne jest, aby belki składować pod zadaszeniem, z przekładkami wentylacyjnymi, przez co najmniej kilka tygodni przed użyciem.

Dobór gatunku drewna i impregnacja belek stropowych dla rozpiętości 4 m

Sosna, świerk, modrzew co wybrać na belki stropowe

Najczęściej wybieranym gatunkiem na belki stropowe w Polsce pozostaje sosna ze względu na dostępność, cenę i zadowalającą wytrzymałość na zginanie. Świerk oferuje podobne parametry, ale bywa nieco bardziej podatny na porażenie grzybami przy niewłaściwym składowaniu. Modrzew, choć droższy, ma naturalnie wyższą trwałość i lepsze właściwości mechaniczne, co docenisz przy większych rozpiętościach. Dąb, mimo swojej twardości, rzadziej stosuje się w belkach stropowych ze względu na wysoką cenę i trudniejszą obróbkę.

Klasa wytrzymałości C24 według normy PN-EN 338 to minimum dla belek stropowych w budynku mieszkalnym. Oznacza to wytrzymałość na zginanie 24 MPa i gęstość około 420 kg/m³. Drewno niższych klas, takich jak C18, może okazać się niewystarczające przy pełnym obciążeniu użytkowym, szczególnie gdy planujesz ciężkie wykończenie na przykład posadzkę z kamienia lub grube deski dębowe.

Impregnacja belek zabezpieczenie na dekady

Drewno w stropie narażone jest na działanie wilgoci z pomieszczenia oraz na ewentualne zalania z góry. Belki powinny być zabezpieczone środkiem grzybobójczym i insecticydalnym przed montażem, najlepiej metodą ciśnieniową w autoklawie. Jeśli nie masz dostępu do takiej obróbki, zastosuj impregnat do głębokiej penetracji nanoszony dwukrotnie pędzlem. Pamiętaj, aby impregnacja obejmowała wszystkie powierzchnie, również czoła belek i otwory pod łączniki.

Na rynku dostępne są preparaty bezbarwne i kolorowe te drugie ułatwiają kontrolę równomierności pokrycia. Unikaj impregnatów na bazie wody przy niskich temperaturach, bo słabo penetrują suchy rdzeń drewna. Dla belek w stropie nad pomieszczeniem suchym wystarczy jedna warstwa środka grzybobójczego. Nad łazienką czy kuchnią rozważ dodatkową warstwę hydrofobową.

Wilgotność drewna a stabilność wymiarowa stropu

Wilgotność drewna wpływa bezpośrednio na jego wytrzymałość i sztywność. Belki dostarczane z tartaku mogą mieć wilgotność 18-25%, podczas gdy dla stropu ostateczna wilgotność powinna wynosić 12-15%. Proces suszenia komorowego trwa kilka tygodni, ale eliminuje ryzyko późniejszego paczenia się belek i powstawania szczelin w podłodze. Jeśli kupujesz drewno suszone naturalnie, upewnij się, że składowane było minimum 6 miesięcy pod zadaszeniem.

Zmiana wilgotności o 1% powoduje zmianę wymiarów belki o około 0,2-0,3% w kierunku promieniowym i 0,4-0,5% w kierunku tangentialnym. Przy belce szerokości 140 mm oznacza to potencjalną zmianę szerokości o około 0,5 mm przy zmianie wilgotności o 5 punktów procentowych niewiele, ale wystarczająco, aby odczuć różnicę podczas eksploatacji.

Obciążenie i ugięcie belek w stropie drewnianym o długości 4 m

Jak obliczyć obciążenie stropu składniki, normy, wartości

Obciążenie stropu składa się z trzech głównych składników: ciężaru własnego konstrukcji (belki, deskowanie, izolacja), obciążenia stałego (podłoga, sufit podwieszany, warstwy wykończeniowe) oraz obciążenia użytkowego. Według normy PN-EN 1991-1-1 obciążenie użytkowe dla mieszkania wynosi 1,5 kN/m², czyli około 150 kg/m². W praktyce przyjmijmy wartość z zapasem 200 kg/m² aby uwzględnić ewentualne przenoszenie ciężkich mebli czy skupiska ludzi podczas imprezy.

Ciężar własny belek dla rozstawu 70 cm przy przekroju 13×26 cm wynosi około 18 kg/m² stropu. Deskowanie z desek sosnowych 28 mm to dodatkowe 15 kg/m², izolacja akustyczna z wełny mineralnej 10 kg/m². Podłoga z desek na pióro-wpust 35 mm to kolejne 20 kg/m². Sumując, otrzymujesz obciążenie stałe rzędu 55-65 kg/m² plus użytkowe 150-200 kg/m², co daje w sumie około 210-260 kg/m².

Ugięcie belek dlaczego to najważniejszy parametr

Wytrzymałość belki sprawdzisz łatwo, obliczając naprężenia zginające. Znacznie trudniej jest ocenić ugięcie na podstawie samego przekroju, a to właśnie ugięcie determinuje komfort użytkowania podłogi. Norma PN-82/B-02000 określa dopuszczalne ugięcie jako L/300 dla stropów mieszkalnych, gdzie L to rozpiętość belki. Dla rozpiętości 4,5 m ugięcie dopuszczalne wynosi więc 15 mm. Przekroczenie tej wartości powoduje odczuwalne drżenie podłogi przy chodzeniu, a w skrajnych przypadkach trwałe odkształcenie warstw wykończeniowych.

Ugięcie belki zależy od trzech czynników: momentu bezwładności przekroju, modułu sprężystości drewna oraz obciążenia. Moment bezwładności dla belki 13×26 cm wynosi około 16000 cm⁴ stąd jej sztywność wystarcza przy standardowym obciążeniu. Moduł sprężystości dla drewna C24 to około 11000 MPa w kierunku włókien, co przy rozstawie 70 cm przekłada się na ugięcie około 10-12 mm przy pełnym obciążeniu w granicach normy.

Jak zmniejszyć ugięcie bez powiększania belek

Istnieje kilka sposobów na obniżenie ugięcia przy zachowaniu tych samych wymiarów belek. Pierwszy z nich to zwiększenie rozstawu podpór ale to działa odwrotnie, bo większy rozstaw to większe ugięcie. Właściwym rozwiązaniem jest zwiększenie wysokości belki przy zachowaniu szerokości, co podnosi moment bezwładności z kwadratem wysokości. Belka 13×28 cm ma moment bezwładności o 16% wyższy niż belka 13×26 cm, a co za tym idzie mniejsze ugięcie przy tym samym obciążeniu.

Innym sposobem jest zastosowanie poszycia z płyt OSB lub sklejki na deskowaniu tworzy to sprężystą tarcicę współpracującą z belkami w przenoszeniu obciążeń. Podłoga na legarach zamiast na belkach to kolejna alternatywa, ale wymaga innego podejścia do projektowania. Dla stropów nad pomieszczeniami mieszkalnymi warto rozważyć también izolację akustyczną z podkładami elastomerowymi pod belkami, co tłumi drgania i poprawia komfort akustyczny.

Normy i przepisy co musisz wiedzieć

Podstawową normą dla konstrukcji drewnianych jest PN-EN 1995-1-1 (Eurokod 5), który określa metody obliczeń i współczynniki bezpieczeństwa dla belek drewnianych. Współczynnik częściowy dla wytrzymałości drewna wynosi γM = 1,3, co oznacza, że projektowa wytrzymałość jest niższa od charakterystycznej o około 23%. Dla belki sosnowej C24 o wytrzymałości charakterystycznej 24 MPa obliczeniowa wytrzymałość na zginanie wynosi więc około 18 MPa.

Współpraca belek z deskowaniem jest uwzględniana w normach poprzez współczynnik kdef dla ugięć długotrwałych. Drewno lite ma współczynnik kdef = 0,6, podczas gdy belki klejone warstwowo tylko 0,5. Oznacza to, że pod wpływem obciążeń stałych belki klejone uginają się mniej niż belki lite o tym samym przekroju, co potwierdza ich wyższość w projektach wymagających minimalnych ugięć.

Wybierając belki na strop drewniany o rozpiętości 4 m, kieruj się przede wszystkim wysokością belki w stosunku do rozpiętości minimum 1:20 oraz klasą wytrzymałości C24 lub wyższą. Rozstaw 70 cm to kompromis między sztywnością a ekonomiką, a impregnacja ciśnieniowa to inwestycja w trwałość konstrukcji. Jeśli budujesz właśnie teraz i chcesz, aby strop służył bezproblemowo przez pokolenia, zainwestuj w belki klejone różnica w ugięciu jest odczuwalna, a cena, rozłożona na lata użytkowania, zwraca się szybciej, niż myślisz.
