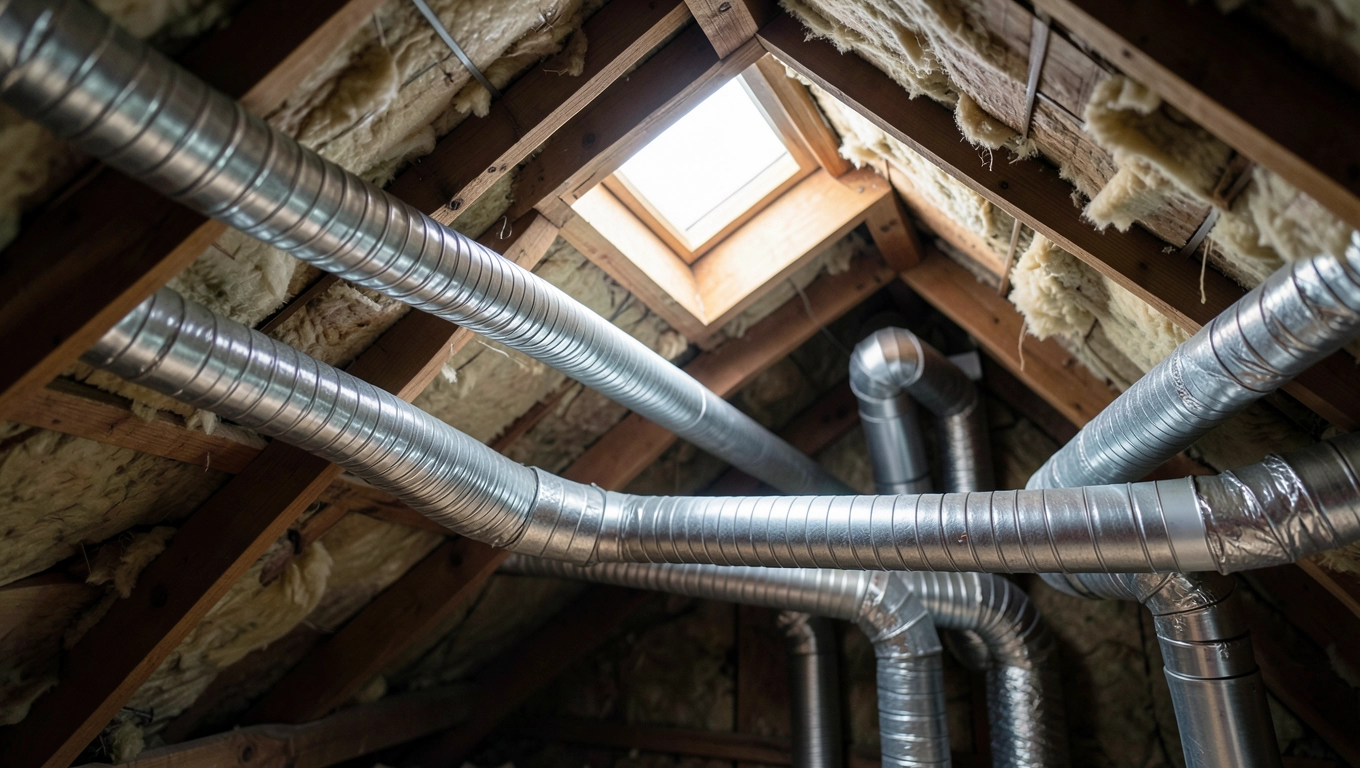

Jakie rury do wentylacji na poddaszu?

Wentylacja na poddaszu wymaga precyzyjnego doboru rur, które poradzą sobie z ekstremalnymi temperaturami, wilgocią i ograniczoną przestrzenią. Kluczowe wątki to rodzaje rur wentylacyjnych dostosowane do poddasza, takie jak stalowe ocynkowane czy z tworzywa PVC i PE, czynniki wyboru uwzględniające niepalność i wytrzymałość oraz średnice i izolacja zapewniające efektywny przepływ powietrza bez kondensacji. Te elementy decydują o trwałości instalacji w warunkach nieużywanego poddasza, gdzie systemy grawitacyjne lub mechaniczne muszą działać bezawaryjnie przez lata.

• Rodzaje rur wentylacyjnych na poddaszu
• Rury stalowe ocynkowane do poddasza
• Rury z tworzywa PVC i PE na poddaszu
• Rury izolowane do rekuperacji poddasza
• Czynniki wyboru rur na poddaszu
• Izolacja rur wentylacyjnych poddasza
• Pytania i odpowiedzi: Jakie rury do wentylacji na poddaszu

Rodzaje rur wentylacyjnych na poddaszu

Na poddaszu najczęściej stosuje się rury sztywne ze stali ocynkowanej, elastyczne z tworzywa sztucznego oraz izolowane dedykowane rekuperacji. Stalowe zapewniają niepalność klasy A1 i wysoką wytrzymałość mechaniczną, idealne do prostych tras. Tworzywa PVC i PE oferują lekkość i odporność chemiczną, ale wymagają sprawdzenia klasy palności. Elastyczne flex ułatwiają ominięcie przeszkód w ciasnych przestrzeniach. Wybór zależy od typu wentylacji: grawitacyjnej czy mechanicznej z odzyskiem ciepła.

Stal ocynkowana dominuje w instalacjach wymagających sztywności, z powłoką cynkową o grubości minimum 120 g/m² chroniącą przed korozją. Rury spiro, skręcane spiralnie, minimalizują opory przepływu powietrza nawet o 20% w porównaniu do prostokątnych. W poddaszu nieużywanym, gdzie temperatury wahają się od -20°C do +50°C, te rury zachowują kształt bez deformacji. Montaż wymaga precyzyjnych połączeń kołnierzowych uszczelnionych taśmą aluminiową.

Rury z PVC charakteryzują się gładką powierzchnią wewnętrzną, co redukuje gromadzenie się zanieczyszczeń i ułatwia czyszczenie. PE-HD, polietylen wysokiej gęstości, wytrzymuje ciśnienia do 10 kPa i jest elastyczny w pewnym stopniu. Na poddaszu te materiały sprawdzają się w systemach niskociśnieniowych, ale ich klasa palności B-s1,d0 obliguje do dodatkowej ochrony ogniowej. Przepływ powietrza w średnicy 125 mm osiąga 200 m³/h przy prędkości 3 m/s.

Zobacz także: Czy poddasze nieużytkowe to kondygnacja?

Izolowane rury, często z rdzeniem PE i otuliną z pianki poliuretanowej o λ=0,035 W/mK, zapobiegają mostkom termicznym w rekuperacji. Elastyczne wersje z aluminium pokrywają się folią PE, redukując hałas o 15-20 dB. W warunkach poddasza, gdzie wilgotność kondensatu zagraża konstrukcji, dyfuzyjna otulina o μ>10000 blokuje przenikanie pary wodnej. Te rozwiązania integrują się z centralami wentylacyjnymi o wydajności 300-500 m³/h.

Porównanie podstawowych parametrów rodzajów rur

Wybierając rodzaj rur, zawsze sprawdzaj normy PN-EN 1506 i PN-EN 13180, gwarantujące szczelność klasy D. Na poddaszu hybrydowe systemy łączą sztywne odcinki ze stalowymi z elastycznymi końcówkami dla optymalnego prowadzenia kanałów. Taka konfiguracja minimalizuje straty ciśnienia poniżej 100 Pa na 10 m długości.

Zobacz także: Strop pod nieogrzewanym poddaszem: wymagania

Rury stalowe ocynkowane do poddasza

Rury stalowe ocynkowane to podstawa wentylacji na poddaszu dzięki niepalności klasy A1 i odporności na korozję w warunkach wysokiej wilgotności. Blacha o grubości 0,5-0,7 mm wytrzymuje naprężenia termiczne bez pęknięć. Powłoka cynkowa 275 g/m² chroni przez 20-30 lat w środowisku poddasza. Przekrój okrągły zapewnia równomierny przepływ powietrza z oporem poniżej 1 Pa/m.

W systemach grawitacyjnych na poddaszu nieużywanym te rury pionowe o średnicy 100-150 mm naturalnie wspomagają ciąg kominowy. Montaż zaczyna się od podstawy, z uszczelnieniem silikonem odpornym na UV. Połączenia klinowe lub kołnierzowe z uszczelkami gumowymi EPDM zapobiegają wyciekom powietrza do 5% strat. Długość odcinków do 3 m ułatwia transport po stromych schodach.

Kroki montażu rur stalowych ocynkowanych

• Zmierz trasę i oblicz stratę ciśnienia wg formuły Darcy-Weisbacha z współczynnikiem tarcia λ=0,02.
• Wytnij rury piłą do metalu z obróbką krawędzi papierem ściernym.
• Połącz elementy taśmą perforowaną, napięciem 50 N/m.
• Zabezpiecz haki co 1,5 m, obciążenie do 20 kg/m.
• Przetestuj szczelność dymem lub anemometrem na 500 Pa.

Na poddaszu z rekuperacją stalowe rury integrują się z czerpniami dachowymi, redukując hałas wentylatora dzięki sztywności. W porównaniu do tworzyw, ich masa 2-3 kg/m wymaga solidnych uchwytów, ale zapewnia stabilność przy wiatrach do 150 km/h. Powierzchnia wewnętrzna zaimpregnowana antybakteryjnie hamuje rozwój grzybów.

Wieloletnia eksploatacja pokazuje, że ocynkowane rury zachowują sprawność powyżej 95% po dekadzie, bez rdzy w suchych warunkach poddasza. Dla tras o długości powyżej 10 m stosuj tłumiki akustyczne inline, obniżające hałas o 25 dB. Te rury idealnie pasują do budynków energooszczędnych, gdzie ciągłość wentylacji jest priorytetem.

Tabela gęstości materiałów podkreśla przewagę stali: 7,85 g/cm³ kontra 1,4 g/cm³ PVC, co wpływa na trwałość w przestrzeniach narażonych na uderzenia.

Rury z tworzywa PVC i PE na poddaszu

Rury PVC i PE na poddaszu wyróżniają się lekkością – poniżej 1 kg/m – i łatwością cięcia nożem. PVC sztywne o klasie palności B-s2,d0 nadaje się do wentylacji mechanicznej niskotemperaturowej. PE-HD elastyczny wytrzymuje rozciąganie do 20% bez pęknięć, idealny do krzywizn promieniem 1 m. Gładkość ścianek redukuje opór przepływu o 15% względem stalowych.

W poddaszu nieużywanym PE sprawdza się w kanałach poziomych, gdzie elastyczność pozwala ominąć krokwie bez kolan. Średnice 125-160 mm obsługują przepływ 250-450 m³/h przy prędkości 4 m/s. Połączenia wciskowe z pierścieniami gumowymi zapewniają szczelność do 2000 Pa. Montaż nie wymaga specjalistycznych narzędzi, co skraca czas o połowę.

Zalety i ograniczenia PVC vs PE

PVC w systemach grawitacyjnych pionowych minimalizuje kondensat dzięki niskiej przewodności cieplnej 0,16 W/mK. Na poddaszu z wysoką wilgotnością PE z dodatkiem antykondensacyjnym blokuje krople wewnątrz. Czyszczenie wewnętrzne szczotką mechaniczną usuwa osady w 10 minut na 5 m odcinka. Te rury redukują hałas o 10 dB dzięki amortyzacji drgań.

W instalacjach rekuperacyjnych PE-HD z otuliną foilową zapobiega stratom ciepła do 5% na metr. Dla poddaszy o geometrii skośnej stosuj kolana 45° zamiast 90°, zmniejszając opór o 30%. Normy PN-EN 12666 gwarantują ciśnienie pracy do 16 barów w PE.

Hybrydowe połączenia PVC-PE z adapterami mosiężnymi umożliwiają ekonomiczne rozwiązania w dużych powierzchniach poddasza powyżej 100 m². Lekkość ułatwia samodzielny montaż, oszczędzając na robociźnie.

Rury izolowane do rekuperacji poddasza

Rury izolowane do rekuperacji na poddaszu mają rdzeń z PE lub EPP o grubości ścianki 10-15 mm i otulinę z pianki o λ=0,034 W/mK. Zapobiegają kondensacji przy różnicy temperatur 30°C, kluczowe w zimowych warunkach poddasza. Szczelność klasa ATC1-B gwarantuje straty powietrza poniżej 1%. Przepływ do 400 m³/h w średnicy 160 mm z hałasem poniżej 35 dB.

W systemach z odzyskiem ciepła 90% izolowane rury minimalizują mostki termiczne, oszczędzając 15-20% energii na ogrzewanie. Elastyczna otulina z PE foliowanym μ=5000 blokuje dyfuzję pary wodnej. Montaż spiralny wokół krokwi skraca trasę o 20%. Połączenia skręcane z opaskami zaciskowymi wytrzymują wibracje wentylatorów.

Etapy doboru izolowanych rur

• Oblicz zapotrzebowanie na powietrze wg PN-EN 12831 dla poddasza.
• Dopasuj średnicę do strat ciśnienia <150 Pa całkowitych.
• Wybierz otulinę o R=1,5 m²K/W minimum.
• Zintegruj z rekuperatorem o efektywności >85%.
• Przetestuj na kondensat po 24h pracy.
• Dokumentuj parametry dla certyfikacji budynku.

Na poddaszu z rekuperacją centralną rury izolowane o długości do 20 m zachowują temperaturę powietrza ±2°C. Materiały EPP o gęstości 30 kg/m³ tłumią dźwięki do 40 dB. W warunkach letnich zapobiegają przegrzaniu nawiewu powyżej 28°C.

Zaawansowane modele z mikrowłóknami szklanymi wewnątrz absorbują wilgoć do 200 g/m² bez spadku sprawności. Integracja z czujnikami wilgotności automatyzuje pracę systemu.

Czynniki wyboru rur na poddaszu

Przy wyborze rur na poddaszu priorytetem jest niepalność – minimum klasa A2-s1,d0 dla stali, B dla tworzyw – ze względu na bliskość łatwopalnych elementów dachu. Wytrzymałość na temperatury od -30°C do +70°C zapobiega deformacjom. Szczelność D wg PN-EN 12237 minimalizuje ucieczki powietrza do 2%. Przepływ dostosowany do powierzchni poddasza: 20-30 m³/h na m².

Geometria poddasza z kątami 30-60° faworyzuje elastyczne rury, redukując liczbę kolan o 40%. Wilgotność kondensatu powyżej 80% wymaga materiałów o μ>2000. Koszty zakupu i montażu: stal 40-60 zł/m, PE 25-45 zł/m, z ROI w 5 lat dzięki oszczędnościom energii. Hałas poniżej 40 dB przy wentylatorach 500 W.

Główne czynniki w tabeli decyzyjnej

Normy energetyczne WT 2021 narzucają izolacyjność U<0,2 W/m²K dla kanałów na poddaszu. Obliczenia strat ciśnienia wg programu Audytor Wentylacja uwzględniają prędkość 2-4 m/s. Dla rekuperacji odzysk >80% wymaga rur o niskim współczynniku tarcia f<0,025.

Ekologiczne aspekty: PE z recyklingu 50% masy, stal z hut niskowęglowych. W poddaszu gospodarczym priorytetem jest odporność chemiczna na zapachy. Testy laboratoryjne potwierdzają redukcję zanieczyszczeń PM2.5 o 70% dzięki gładkim ściankom.

Decyzja o typie rury wpływa na cały mikroklimat budynku, zapewniając równomierny rozkład CO₂ poniżej 1000 ppm. Integracja z BMS optymalizuje pracę na podstawie czujników.

Średnice rur wentylacyjnych poddasza

Średnice rur na poddaszu dobiera się do przepływu: 100 mm dla 150 m³/h, 125 mm dla 250 m³/h, 160 mm dla 400 m³/h, 200 mm dla 600 m³/h. Prędkość powietrza 2,5-3,5 m/s minimalizuje hałas i opory. Dla poddasza 50 m² całkowity ciąg 1000 m³/h wymaga głównych kanałów 200 mm. Normy zalecają przelicznik 50-70 m³/h na średnicę w dm.

W wentylacji grawitacyjnej pionowe rury 150 mm zapewniają ciąg 20-30 Pa naturalny. Na poddaszu mechanicznym średnice rosną o 20% dla odzysku ciepła. Obliczenia: Q = A * v, gdzie A=powierzchnia przekroju, v=prędkość. Redukcje średnicy powodują wzrost ciśnienia o 50 Pa na zmianę.

Dobór średnicy krok po kroku

• Oblicz normę wentylacji: 30 m³/h/osobę + infiltracja.
• Wybierz prędkość 3 m/s dla komfortu akustycznego.
• Użyj nomogramu: średnica = sqrt(4Q/(πv)).
• Dodaj 10% na straty w kolanach.
• Sprawdź ciśnienie wentylatora >200 Pa.

Na poddaszu skośnym dłuższe trasy wymagają większych średnic o 1 cal, by opór nie przekroczył 120 Pa. Hybrydowe systemy łączą 125 mm nawiew z 160 mm wywiew. Testy anemometryczne weryfikują rzeczywisty przepływ ±5%.

Minimalna średnica 75 mm tylko dla WC poddasza, powyżej 100 mm dla pomieszczeń. W rekuperacji zrównoważone średnice nawiew/wywiew zapobiegają przegrzaniu centrali.

Izolacja rur wentylacyjnych poddasza

Izolacja rur na poddaszu musi mieć λ≤0,040 W/mK i grubość min. 25 mm, zapobiegając kondensacji przy δpT=25°C. Materiały jak pianka PE, kauczan syntetyczny czy wełna skalna o μ=7000 blokują wilgoć. Opór cieplny R=1,0 m²K/W dla tras zewnętrznych. Redukuje straty ciepła o 80% w porównaniu do nieizolowanych.

Na poddaszu nieużywanym otulina z folią aluminiową o grubości 100 μm chroni przed UV i mechanicznymi uszkodzeniami. Montaż nakładany na gorąco lub klejony taśmą butylową. Szczelność połączeń <1% powierzchni. W rekuperacji izolacja podnosi sprawność odzysku o 5-10%.

Typy izolacji i ich parametry

Proces izolowania krok po kroku

• Oczyść rurę z ostrych krawędzi.
• Nakładaj otulinę spiralnie z zakładką 50 mm.
• Uszczelnij taśmą Alu o grubości 120 μm.
• Zabezpiecz opaskami co 500 mm.
• Sprawdź integralność wizualnie i termowizją.

W warunkach poddasza zimą izolacja zapobiega zamarzaniu kondensatu, latem – nagrzewaniu powietrza o 10°C. Dla stalowych rur dodatkowe warstwy akustyczne obniżają hałas o 12 dB. Koszt izolacji 10-20 zł/m zwraca się w 2 lata oszczędnościami.

Zaawansowana izolacja z mikrosferami ceramicznymi osiąga λ=0,028 W/mK, idealna dla pasywnych domów. Regularna inspekcja endoskopowa wykrywa uszkodzenia otuliny wcześnie. Integracja z systemem monitoringu wilgotności przedłuża żywotność o 50%.

Pytania i odpowiedzi: Jakie rury do wentylacji na poddaszu

• Jakie rury są najlepsze do wentylacji na poddaszu?

  Do wentylacji na poddaszu polecane są rury stalowe ocynkowane (niepalne i wytrzymałe), rury PVC (lekki montaż, ale wymagają izolacji), rury spiro (sztywne, spiralne z blachy, idealne do mechanicznej wentylacji) oraz elastyczne rury flex (z PE-HD, minimalizujące hałas i mostki termiczne w ciasnych przestrzeniach). Wybór zależy od typu systemu: grawitacyjnego lub rekuperacyjnego, z naciskiem na izolację termiczną (λ ≤ 0,04 W/mK) i odporność na kondensację wilgoci.

• Czy rury elastyczne flex nadają się do wentylacji na nieużywanym poddaszu?

  Tak, elastyczne rury flex z tworzywa (np. PE-HD) są idealne na nieużywane poddasze ze względu na elastyczność w montażu w skomplikowanej geometrii, niską przewodność cieplną i tłumienie hałasu. Wymagają jednak niepalnej otuliny izolacyjnej, aby spełnić normy bezpieczeństwa pożarowego i zapobiec kondensacji w zmiennych temperaturach.

• Jakie rury wybrać do rekuperacji na poddaszu?

  W systemach rekuperacji na poddaszu preferuj izolowane rury spiralne z blachy ocynkowanej lub elastyczne PE-HD, które minimalizują straty ciepła i hałas. Sztywne rury PVC sprawdzają się w prostszych instalacjach, ale zawsze z dodatkową izolacją termiczną i paroszczelną, by uniknąć diffusion pary wodnej i awarii.

• Dlaczego rury do wentylacji na poddaszu muszą być niepalne i ocieplone?

  Poddasze narażone jest na zmienne temperatury i ograniczoną przestrzeń, co sprzyja kondensacji i mostkom termicznym. Niepalne rury (stal ocynkowana, spiro) z izolacją (min. λ ≤ 0,04 W/mK) zapewniają bezpieczeństwo pożarowe, efektywny odzysk ciepła w rekuperacji i trwałość instalacji, zapobiegając wilgoci i hałasowi.
