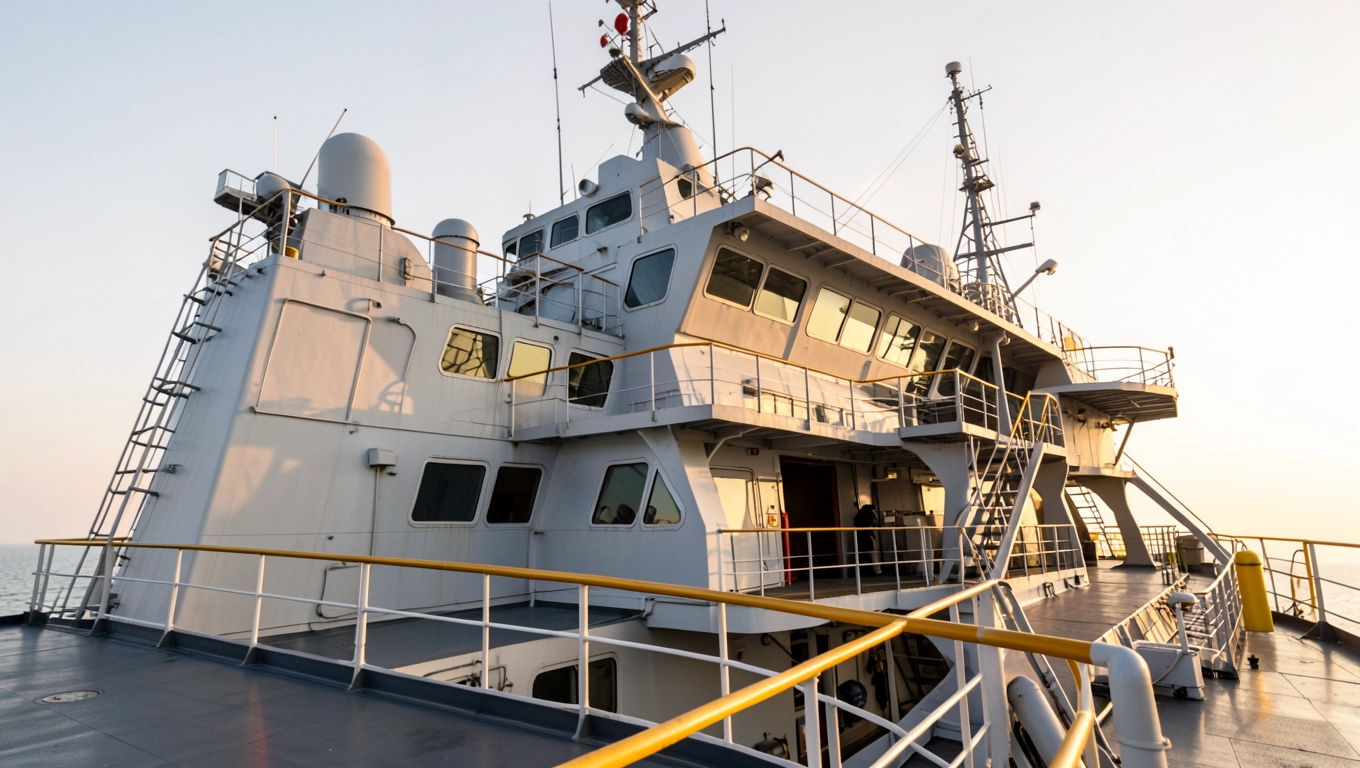

Nadbudówka statku – definicja, funkcje i projektowanie

Każdy, kto choć raz próbował opisać budowę statku laikowi, wie, jak łatwo utknąć przy tej jednej, pozornie prostej konstrukcji tej charakterystycznej „skrzynce" wyrastającej z pokładu. Nadbudówka statku to jeden z tych elementów, które wszyscy rozpoznają na zdjęciu, ale niewielu potrafi precyzyjnie odróżnić od pokładówki, opisać jej związek ze stabilnością jednostki czy wytłumaczyć, dlaczego nie może dotykać burt. A właśnie w tej różnicy kryje się cała filozofia projektowania statków morskich.

• Rola i funkcje nadbudówki na jednostce pływającej
• Kluczowe aspekty projektowania nadbudówki
• Materiały i technologie stosowane w budowie nadbudówki
• Typy nadbudówek spotykane na statkach
• Nadbudówka statku a pokładówka gdzie przebiega granica
• Konserwacja i naprawy nadbudówki
• Pytania i odpowiedzi o nadbudówce statku

Rola i funkcje nadbudówki na jednostce pływającej

Nadbudówka statku to wyniesienie konstrukcyjne posadowione na pokładzie głównym, które rozciąga się na pełną szerokość kadłuba i sięga od burty do burty a raczej: prawie do burty, bo ten niuans jest absolutnie decydujący. Jej boczne ściany nie stykają się z poszyciem burtowym, co pozostawia wolne przejście wzdłuż każdej strony jednostki. Właśnie ta przerwa, często zaledwie kilkadziesiąt centymetrów szeroka, odróżnia nadbudówkę od każdej innej struktury pokładowej i determinuje jej klasyfikację według międzynarodowych konwencji, w tym ILLC (Międzynarodowej Konwencji o Liniach Ładunkowych).

Podstawową funkcją nadbudówki jest powiększenie przestrzeni użytkowej wewnątrz kadłuba bez konieczności pogłębiania zanurzenia. Podnosząc sufit pomieszczeń ponad poziom pokładu głównego, projektant zyskuje dodatkowe metry sześcienne objętości, które mogą pełnić rolę kajut, pomieszczeń nawigacyjnych, magazynów czy salonów. Na statku, gdzie każdy kilogram masy i każdy centymetr objętości jest przedmiotem precyzyjnego rachunku, taki zabieg ma wymiar nie tylko architektoniczny, lecz przede wszystkim ekonomiczny.

Drugą, równie ważną rolą jest ochrona otworów komunikacyjnych przebijających pokład. Zejściówki, tunele kablowe, wejścia do ładowni wszystkie te otwory stanowią potencjalne drogi wtargnięcia wody podczas zalewania pokładu falą. Nadbudówka tworzy nad nimi wielowarstwową osłonę: najpierw samą bryłę, a następnie system drzwi i uszczelnień, które wspólnie z kadłubem tworzą szczelną powłokę wodoszczelną. To nie jest detal estetyczny to mechanizm bezpośrednio wpływający na niezatapialność jednostki.

Na małych jednostkach żaglowych funkcje nadbudówki nabierają jeszcze bardziej osobistego wymiaru. Wystarczy wejść pod pokład przez zejściówkę umieszczoną w jej wnętrzu, by poczuć, że te kilkanaście centymetrów dodatkowej wysokości czyni salon zdatnym do normalnego życia. Bez tego wyniesienia przestrzeń mieszkalna wielu jachtów morskich byłaby po prostu zbyt ciasna, by można było spędzić w niej więcej niż kilka godzin w pozycji innej niż leżąca.

Projekt nadbudówki wpływa też bezpośrednio na opór powietrzny kadłuba, szczególnie istotny przy jednostkach o dużych prędkościach eksploatacyjnych lub operujących w silnych wiatrach bocznych. Niska, opływowa sylwetka zmniejsza powierzchnię czołową i ogranicza moment przechylający od nacisku wiatru. Zachowanie proporcji między wysokością nadbudówki a szerokością kadłuba to jeden z pierwszych parametrów, które inżynier konstruktor wpisuje w arkusz kalkulacyjny jeszcze przed przystąpieniem do szkicowania linii i nie jest to kwestia gustu.

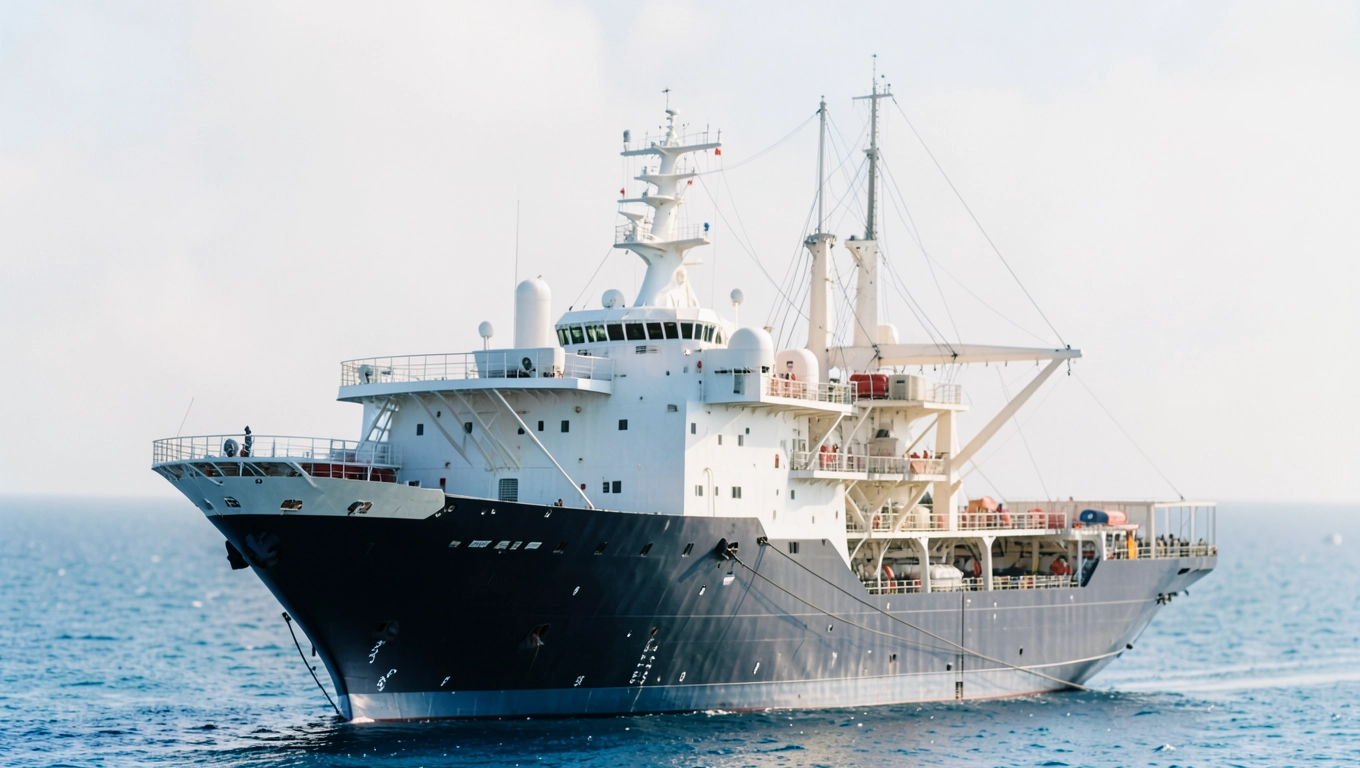

Kluczowe aspekty projektowania nadbudówki

Projektowanie nadbudówki zaczyna się od kryterium stabilności, a dokładniej od położenia środka ciężkości całego układu. Każdy kilogram masy dodany powyżej pokładu głównego podnosi środek ciężkości statku, co bezpośrednio redukuje wysokość metacentryczną GM parametr decydujący o tym, jak szybko i zdecydowanie jednostka powraca do pozycji wyprostowanej po przechyle. Dla typowego statku pasażerskiego wartość GM powinna wynosić co najmniej 0,15 m, choć reglamentacje klasyfikacyjne precyzują te progi w zależności od przeznaczenia i rejonu żeglugi. Nadbudówka ze stali wykończonej okładziną kamienną waży nieporównywalnie więcej niż ta sama bryła wykonana z laminatu szklano-epoksydowego, a ta różnica przekłada się wprost na zapas stateczności statycznej.

Obciążenia, jakim podlega nadbudówka statku podczas rejsu, są znacznie większe, niż mógłby sugerować spokojny wygląd cumującej jednostki. Fala uderzeniowa przy ciężkich warunkach morskich potrafi generować ciśnienie dynamiczne rzędu 50-70 kPa na powierzchnie czołowe i boczne, co przy typowym oknie bulaju o powierzchni 0,1 m² oznacza siłę przekraczającą 500 kgf. Ściany i szczyty nadbudówki muszą przenosić te obciążenia bez trwałych odkształceń, a jednocześnie pozostawać jak najlżejsze. Projekt strukturalny rozwiązuje ten dylemat przez odpowiedni dobór grubości blach, rozmieszczenie wzdłużników i wręg oraz lokalizację otworów okiennych z dala od narożników, gdzie koncentracja naprężeń jest największa.

Szczelność wodna to wymóg, który w dokumentach klasyfikacyjnych traktuje się z niemal chirurgiczną precyzją. Drzwi wejściowe do nadbudówki muszą spełniać normy klasy A-0 lub A-60 w przypadku jednostek pasażerskich, co oznacza odporność ogniową odpowiednio przez zero lub sześćdziesiąt minut przy pełnym utrzymaniu integralności konstrukcji. Uszczelnienia progów i framug wykonuje się ze sprężystych profili neoprenowych lub silikonowych, które zachowują elastyczność w zakresie temperatur od -30°C do +80°C. Każdy cykl otwierania drzwi ściera te uszczelnienia minimalnie, lecz po kilku tysiącach cykli suma zużycia staje się mierzalna i właśnie dlatego przeglądy stanu uszczelek drzwi i iluminatorów figurują w harmonogramach serwisowych jako czynność coroczna.

Rozkład masy wewnątrz nadbudówki podlega podobnym prawom jak jej zewnętrzna geometria. Ciężkie wyposażenie agregaty, baterie, zbiorniki paliwowe umieszcza się jak najniżej, najlepiej poniżej pokładu głównego, a wnętrze nadbudówki rezerwuje dla lekkich pomieszczeń mieszkalnych, mostka i wyposażenia nawigacyjnego. Gdy w projekcie pojawia się salon z ciężkimi meblami lub balast zainstalowany przez właściciela na wyższym pokładzie bez korekty obliczeń takie zmiany potrafią przesunąć środek ciężkości o kilkanaście centymetrów, co przy wąskim kadłubie jachtu morskiego zmienia odpowiedź statyczną o 10-15% wartości GM.

Wymagania konwencji ILLC a geometria nadbudówki

Konwencja o liniach ładunkowych precyzuje nie tylko samą definicję nadbudówki, ale też przypisuje jej wymierną wartość redukcji wolnej burty. Skuteczna nadbudówka, spełniająca warunki długości, wysokości i szczelności zamknięć, pozwala zmniejszyć minimalną wolną burtę statku nawet o kilkadziesiąt milimetrów na metr długości nadbudówki. To redukcja mająca bezpośrednie przełożenie na dopuszczalną ładowność jednostki różnica między pełną a połowiczną redukcją wolnej burty może oznaczać setki ton dodatkowego ładunku. Stąd precyzyjna zgodność z wymogami konwencji to nie biurokratyczny obowiązek, lecz twarda matematyka opłacalności.

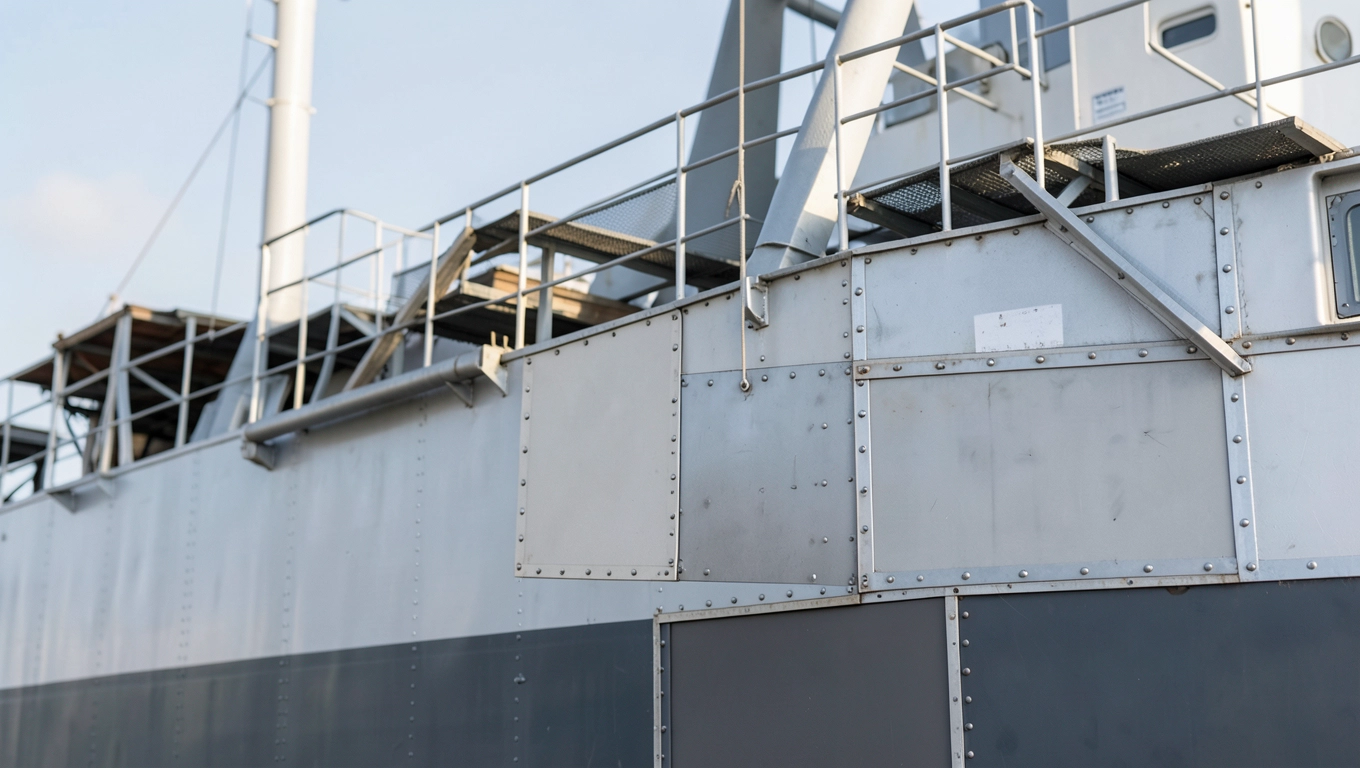

Materiały i technologie stosowane w budowie nadbudówki

Wybór materiału na nadbudówkę statku determinuje jednocześnie trzy parametry: masę, trwałość i koszt cyklu życia. Stal stoczniowa gatunku A lub AH36 dominuje na statkach handlowych oferuje granicę plastyczności rzędu 235-355 MPa, jest łatwo spawalna i dobrze znana warsztatom remontowym na całym świecie. Jej wadą jest masa: typowa stalowa nadbudówka statku ro-ro o wymiarach 60×20 m i dwóch pokładach waży 400-600 ton, co przekłada się na realne podniesienie środka ciężkości i konieczność kompensowania tego balastu nisko w kadłubie.

Aluminium stopowe serii 5000 i 6000 zdobyło dominującą pozycję w projektowaniu szybkich promów i jednostek patrolowych. Gęstość około 2,7 g/cm³ wobec 7,85 g/cm³ stali oznacza, że aluminiowa nadbudówka o tej samej sztywności waży trzykrotnie mniej. Przekłada się to bezpośrednio na wyższy zapas stateczności lub możliwość podniesienia nadbudówki na dodatkowe piętro bez pogorszenia parametrów GM. Cena tej lekkości to wyższy koszt materiału, wrażliwość na korozję elektrochemiczną w strefach kontaktu z elementami stalowymi kadłuba oraz konieczność stosowania zaawansowanych technik spawania, takich jak MIG z drutem ER5356.

Kompozyty szklano-epoksydowe i węglano-epoksydowe stały się standardem na jachtach morskich i jednostkach specjalnych. Laminat z tkaniny szklanej o gramaturze 600 g/m² nasycony żywicą epoksydową osiąga wytrzymałość na rozciąganie 200-250 MPa przy gęstości zaledwie 1,8 g/cm³. Jeszcze bardziej imponujące parametry oferuje laminat z tkaniny węglowej wytrzymałość powyżej 600 MPa i masa około 1,6 g/cm³, choć jego cena sprawia, że pojawia się głównie w projektach wyścigowych i jednostkach militarnych o ograniczonym budżecie kompromisów. Technologia infuzji próżniowej, zastępując tradycyjne laminowanie ręczne, redukuje zawartość żywicy w laminacie o 15-20%, co oznacza jednocześnie lżejszą i mocniejszą strukturę.

Niezależnie od materiału bazowego, ściany nadbudówki wyposażone są w izolację termiczną i akustyczną. Na statkach operujących na wodach arktycznych grubość wełny mineralnej lub pianki PIR sięga 80-100 mm, by ograniczyć przenikanie chłodu do przestrzeni mieszkalnych i zapobiec kondensacji na wewnętrznych powierzchniach metalowych. Wilgoć skraplająca się na niezaizolowanej stali przez kilka sezonów inicjuje korozję podpowłokową, która potrafi przejść niezauważona przez lata, aż do momentu gdy sonda ultradźwiękowa wykryje ubytki grubości przekraczające dopuszczalne normy towarzystw klasyfikacyjnych.

Powłoki malarskie to ostatnia, lecz nie mniej ważna warstwa ochronna. System trójwarstwowy primer epoksydowy, międzywarstwa poliuretanowa, lakier nawierzchniowy zapewnia ochronę przed korozją przez 5-7 lat w warunkach atlantyckich przy regularnej konserwacji. Grubość suchej warstwy malarskiej kontroluje się za pomocą cyngometru elektronicznego, a odchylenie od projektowej wartości nominalnej o więcej niż 20% w dół jest podstawą do reklamacji w kontrakcie remontowym.

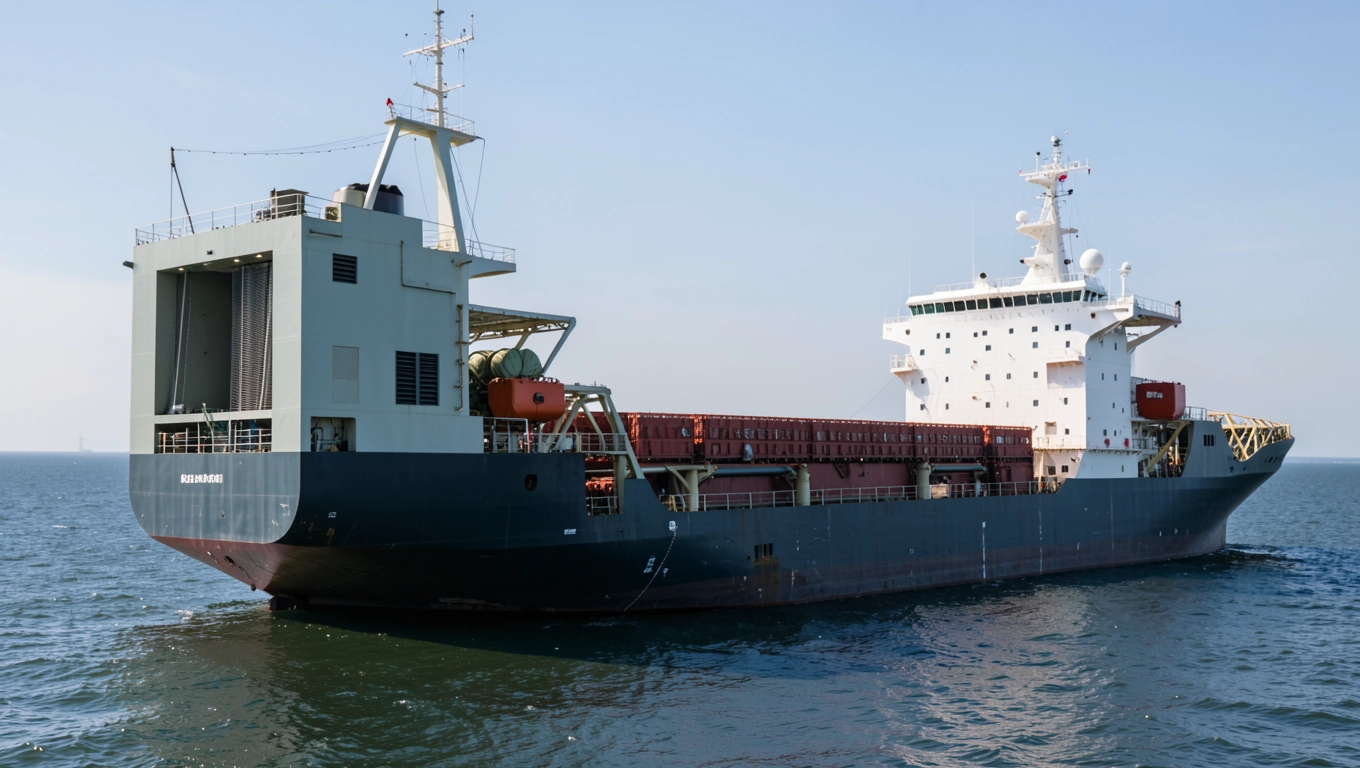

Typy nadbudówek spotykane na statkach

Różnorodność typów nadbudówek odzwierciedla wprost różnorodność przeznaczenia jednostek pływających. Na statkach towarowych masowych dominuje nadbudówka rufowa skupiająca w sobie mostek nawigacyjny, pomieszczenia załogi, kuchnię i siłownię na kilku kondygnacjach. Taka konfiguracja pozostawia całą środkową i dziobową część statku wolną dla ładunku, co jest rozwiązaniem logistycznie optymalnym, choć stawia przed projektantem wyzwanie zapewnienia dobrej widoczności z mostka nad rozległym pokładem dziobowym.

Jednostki pasażerskie reprezentują zupełnie inną filozofię. Tutaj nadbudówka rozciąga się praktycznie na całej długości kadłuba, sięgając kilkunastu pokładów wzwyż na największych statkach wycieczkowych. Każdy dodatkowy pokład pasażerski podnosi środek ciężkości i zmniejsza GM, dlatego projektanci od lat 90. XX wieku stosują technikę dystrybucji balastowania przez przegrodzenie podwójnego dna na zbiorniki balastowe, z których można operacyjnie zmieniać rozkład mas podczas załadunku i w trakcie rejsu. Nowoczesne systemy komputerowego zarządzania statecznością aktualizują obliczenia GM w czasie rzeczywistym.

Na statkach rybackich nadbudówki mają charakter hybrydowy: część dziobowa skupia pomieszczenia mieszkalne i mostek, część rufowa lub śródokrętowa jest otwarta lub połączona z obszarem obróbki połowu. Niska sylwetka ogranicza powierzchnię narażoną na uderzenia fal, co jest szczególnie ważne przy pracy na niespokojnych akwenach Barentsu czy Morza Północnego. W tym środowisku korozja solna atakuje pokrycia malarskie dwu- lub trzykrotnie intensywniej niż na wodach bałtyckich, co wymaga zarówno grubszych powłok ochronnych, jak i częstszych przeglądów.

Osobną kategorię stanowią nadbudówki jednostek specjalnych okrętów wojennych, lodołamaczy i platform offshorowych. Na lodołamaczach bryła nadbudówki musi wytrzymać gwałtowne uderzenia bloków lodu odlatujących od krawędzi dziobowej kadłuba, dlatego szyby iluministatorów mają grubość 30-50 mm i są wykonane z hartowanego szkła laminowanego lub szkła akrylowego. Na platformach wiertniczych nadbudówka musi spełniać wymogi odporności na wybuchy i pożary normy NORSOK i SOLAS narzucają tutaj ściany o odporności ogniowej klasy A-60 i specjalne systemy tryskaczowe.

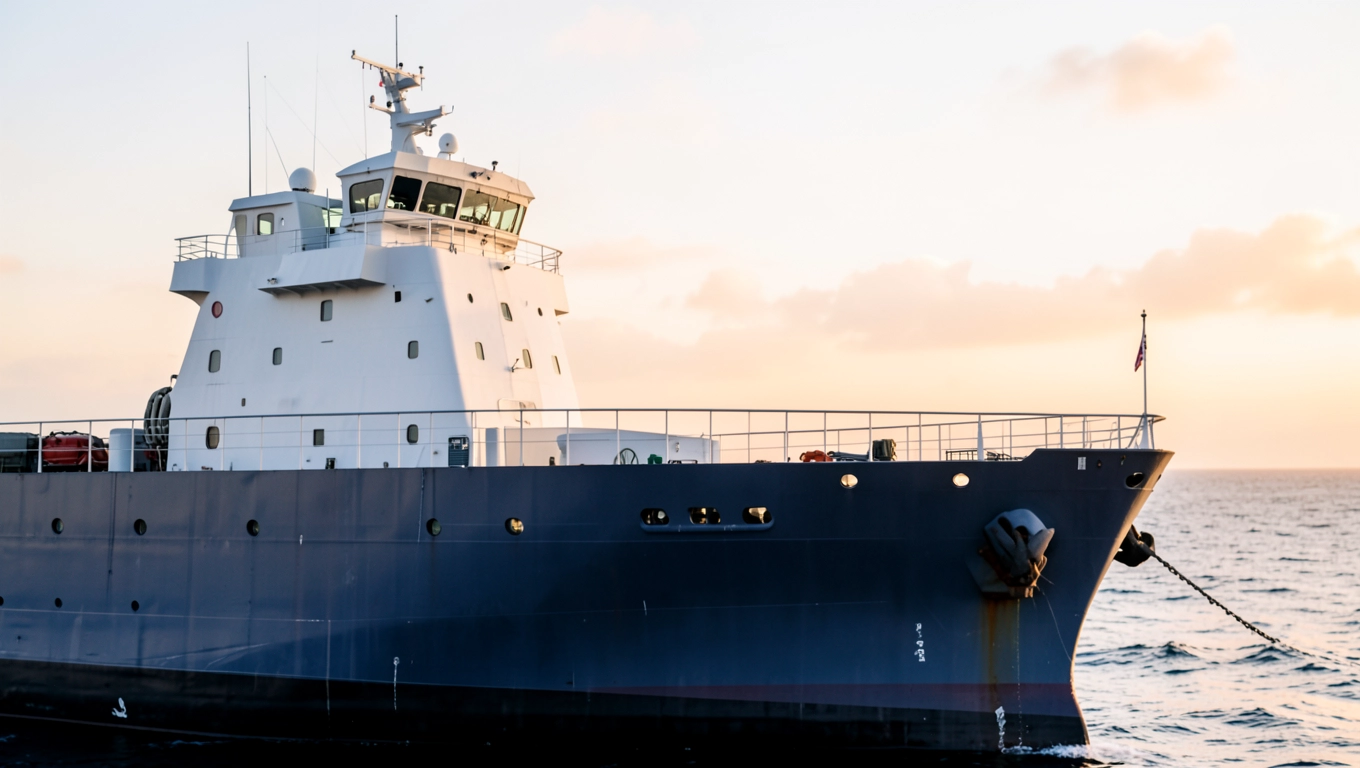

Nadbudówka statku a pokładówka gdzie przebiega granica

Mylenie nadbudówki z pokładówką to błąd, który popełniają nawet osoby z pewnym doświadczeniem morskim, bo obie struktury wyglądają podobnie na szkicach przekrojów. Kluczowa różnica tkwi w szerokości. Pokładówka po angielsku deckhouse zajmuje tylko część szerokości pokładu i pozostawia półpokłady po obu stronach, wokół których załoga może swobodnie chodzić. Nadbudówka rozciąga się na całą szerokość kadłuba, pozostawiając jedynie wąskie przejście przy burtach zamiast pełnoprawnego półpokładu.

Z tego rozróżnienia wynikają bardzo praktyczne konsekwencje dla organizacji ruchu na pokładzie. Pokładówkę się omija przechodzi się obok niej po półpokładzie. Po dachu nadbudówki można chodzić tak samo jak po każdym innym pokładzie, bo jest ona pełnoprawną kondygnacją. Na jednostkach, gdzie przestrzeń pokładowa jest na wagę złota, ta różnica decyduje o tym, jak projektant rozmieści wyciągi, bramownice i miejsca pracy załogi w stosunku do bryły wynikającej ponad linię relingu.

Granica między nadbudówką a pokładówką nie zawsze jest oczywista w terenie, szczególnie gdy ściany boczne są pochylone. Towarzyswa klasyfikacyjne stosują kryterium ilościowe: jeśli odstęp między boczną ścianą struktury a burtą jest mniejszy niż wartość określona przepisami (zazwyczaj 4% szerokości jednostki lub 600 mm, cokolwiek jest mniejsze), strukturę kwalifikuje się jako nadbudówkę mimo pozornie burtowego przebiegu.

Różnica między tymi dwoma typami struktur ma też znaczenie dla obliczania wolnej burty. Konwencja ILLC przyznaje redukcję wolnej burty tylko za efektywne nadbudówki, spełniające szczegółowe wymagania dotyczące długości, wysokości i szczelności zamknięć. Pokładówka, nawet szczelna i solidnie wykonana, nie uprawnia do takiej redukcji, bo nie tworzy ciągłej strefy ochronnej wzdłuż całej szerokości pokładu. Stąd projektanci nierzadko decydują się na minimalną modyfikację geometrii poszerzenie struktury o kilkadziesiąt milimetrów z każdej strony by przeskoczyć z kategorii pokładówki do nadbudówki i uzyskać wymierną korzyść w postaci dopuszczalnej głębokości załadowania.

Konserwacja i naprawy nadbudówki

Korozja jest największym wrogiem metalowych nadbudówek, a jej mechanizm jest podstępny: zaczyna się nie na eksponowanych powierzchniach zewnętrznych, które są regularnie malowane, lecz w miejscach, gdzie wilgoć kumuluje się bez dostępu powietrza. Narożniki wewnętrzne, strefy pod uszczelkami okiennymi, przestrzenie między wzmocnieniami a poszyciem tam korozja potrafi przez kilka lat tworzyć ubytki grubości blach o wartości 0,3-0,5 mm rocznie. Przy nominalnej grubości poszycia nadbudówki wynoszącej 6-8 mm daje to maks 10-15 lat do momentu, gdy przekroczony zostaje próg wymiany wyznaczony na poziomie 80% grubości pierwotnej.

Regularne pomiary ultradźwiękowe grubości poszycia stanowią podstawę skutecznej strategii konserwacji. Pomiar przeprowadza się w sieci punktów rozmieszczonych co 0,5-1 m na powierzchniach poziomych i co 1-2 m na pionowych, ze szczególnym zagęszczeniem w strefach odpływu wody i miejscach mocowania wyposażenia. Wyniki porównuje się z raportem z poprzedniego przeglądu i z tabelą grubości pierwotnych, tworząc mapę ubytków pozwalającą przewidzieć, które panele wymagają wymiany na kolejnym przeglądzie klasyfikacyjnym zazwyczaj co pięć lat.

Naprawy poszycia wykonuje się metodą wkładek spawanych, gdy obszar korozji jest ograniczony, lub wymiany całego panelu, gdy uszkodzenia są rozległe. Spawanie na statkach eksploatowanych wymaga zachowania procedur kontrolowanych w zakresie temperatury podgrzewania, parametrów prądu i kolejności wykonywania spoin, bo w przeciwnym razie naprężenia spawalnicze mogą zdeformować sąsiednie przegrody. W warunkach remontowych a nie w sterylnym środowisku stoczni produkcyjnej ta dyscyplina procesu jest najczęstszym punktem zapalnym sporów między armatorem a wykonawcą.

Uszczelki drzwi wejściowych i iluminatorów wymagają corocznej inspekcji i wymiany co 3-5 lat, niezależnie od wizualnego stanu. Neopren starzeje się fotochemicznie pod wpływem promieniowania UV, tracąc elastyczność nawet gdy nie wykazuje widocznych pęknięć twardniejąca uszczelka nie tworzy już równomiernego nacisku na framugę i przepuszcza wodę przy falowaniu. Prosty test polega na wciśnięciu palca w uszczelkę: materiał powinien odkształcić się bez oporu i natychmiast powrócić do pierwotnego kształtu. Jeśli odkształcenie pozostaje przez więcej niż dwie sekundy, czas na wymianę.

Na jachtach i małych jednostkach motorowych skuteczną metodą przedłużenia żywotności nadbudówki jest aplikacja preparatów woskowych lub polimerowych na oczyszczone powierzchnie kompozytowe po każdym sezonie. Wosk tworzy warstwę hydrofobową o grubości 5-10 μm, która spowalnia penetrację UV w żywicę i redukuje osadzanie się soli. To nie chroni przed korozją ta dotyczy metalu ale zatrzymuje proces pęcznienia żywicy i delaminacji laminatu w strefach okołoiluminatorowych, gdzie woda powierzchniowa kumuluje się najczęściej.

Ostatnim, często niedocenianym aspektem konserwacji jest stan połączeń nadbudówki z pokładem głównym. Spoina okapnikowa, uszczelnienie lub przekładka gumowa biegnąca wzdłuż podstawy ścian nadbudówki to element, który przejmuje odkształcenia wynikające z ugięcia kadłuba podczas żeglugi. Kadłub statku pracuje jak belka przy przejściu przez fale ugina się cyklicznie o wartości rzędu 3-10 mm na 100 m długości. Ta praca odkształceniowa koncentruje się właśnie w strefie podstawy nadbudówki i stopniowo rozszczelnia nieelastyczne spoiny lub okładziny. Zastosowanie elastycznych mastyk poliuretanowych lub silikonowo-epoksydowych zamiast sztywnych uszczelnień cementowych to rozwiązanie, które trwa kilkakrotnie dłużej i zapobiega przeciekom, które z zewnątrz trudno zlokalizować.
