Pozioma belka podtrzymująca strop – hasło do krzyżówki

Krzyżówka zatrzymała cię przy haśle na pięć liter i czujesz, że odpowiedź kręci się gdzieś na końcu języka — bo przecież ta pozioma belka podtrzymująca strop to coś, o czym słyszałeś, ale nikt nigdy nie wytłumaczył ci, dlaczego w budownictwie ta sama funkcja kryje się pod kilkoma zupełnie różnymi nazwami. Leżeń, płatwia, żebro, oczep — każde z tych słów to osobna historia o tym, jak przenosimy ciężar stropu na ściany, jak rozpraszamy siły, które bez odpowiedniej belki rozerwałyby konstrukcję w ciągu dziesięcioleci. A jeśli wpisujesz to hasło do siatki krzyżówkowej i nie jesteś pewien, które słowo pasuje do konkretnej liczby kratek, to znak, że budownictwo skrywa więcej logiki, niż mogłoby się wydawać z zewnątrz.

• Leżeń w stropie
• Płatwia stropowa
• Oczep w konstrukcji stropu
• Pytania i odpowiedzi o poziomej belce podtrzymującej strop

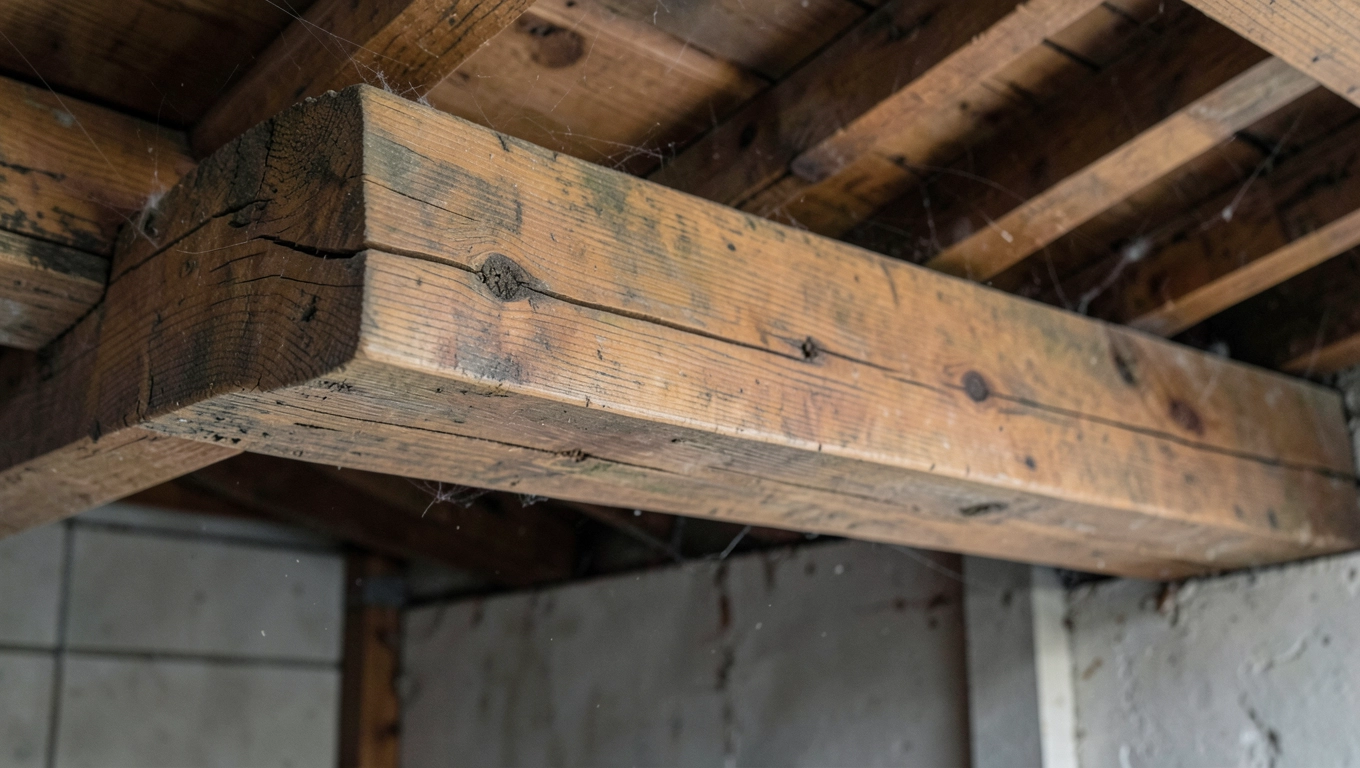

Leżeń w stropie

Leżeń to belka, którą kładziemy poziomo — i już w tej nazwie tkwi cała jej istota. Układa się ją bezpośrednio na murłacie lub na szczycie ściany nośnej, tak żeby belki stropowe miały na czym się oprzeć na całej swojej długości, a nie wyłącznie w punktach podparcia. Mechanika jest tu precyzyjna: zamiast koncentrować obciążenie w jednym miejscu, leżeń rozkłada je wzdłuż całej ściany, jakby zamieniał siłę skupioną w siłę liniową — a to fundamentalna różnica, która decyduje o tym, czy mur pęka, czy trzyma przez pokolenia.

W drewnianej konstrukcji szkieletowej leżeń wykonuje się najczęściej z tarcicy iglastej klasy C24, czyli z drewna, które przeszło sortowanie wytrzymałościowe i spełnia wymagania normy PN-EN 338. Sosna i świerk dominują tu nie bez powodu — ich współczynnik wytrzymałości na zginanie przy tej klasie sięga 24 MPa, co dla typowego stropu w domu jednorodzinnym stanowi zapas wystarczający z dużym marginesem bezpieczeństwa. Przekrój poprzeczny dobiera się indywidualnie, ale standardowe wymiary to 7×14 cm lub 8×16 cm, przy czym decyduje rozpiętość belki i rozstaw podpór.

Montaż leżnia wymaga jednej czynności, którą amatorzy nagminnie pomijają: impregnacji. Drewno układane na murze wchłania wilgoć kapilarną od strony betonu lub cegły, a wilgotność powyżej 20% uruchamia proces gnicia, który jest nieodwracalny bez wymiany elementu. Między leżniem a murem zawsze powinna znaleźć się papa lub folia paroprzepuszczalna — ta cienka warstwa przerywa transport wilgoci, zanim zdąży ona wniknąć w strukturę drewna. Kotwienie do ściany za pomocą stalowych prętów lub kotew wklejanych co 1,5-2 m zapobiega przesunięciu poziomemu przy obciążeniach dynamicznych, czyli przy tych siłach, które pojawiają się, gdy po stropie chodzi kilka osób jednocześnie.

Ciekawe, że leżeń spełnia podwójną funkcję akustyczną. Jego obecność przerywa bezpośrednie połączenie między belkami stropowymi a murem, co ogranicza przenoszenie dźwięków strukturalnych — tych głuchych uderzeń, które rozchodzą się przez konstrukcję i są znacznie trudniejsze do wytłumienia niż hałas powietrzny. Wkładki elastyczne z gumy lub filcu podkładane pod leżeń jeszcze bardziej redukują ten efekt, bo przerywają ciągłość sztywnego połączenia mechanicznego. To małe rozwiązanie, a potrafi zmienić komfort akustyczny w całym budynku.

Kiedy leżeń pada jako odpowiedź do krzyżówki, siatka musi mieć sześć kratek — i właśnie ta liczba często wyklucza go z gry, bo pytanie dotyczy pięcioliterowej nazwy. Mimo to warto go zapamiętać, bo w kontekście konstrukcji dachowych i stropowych wraca jak bumerang, szczególnie przy pytaniach o belki poziome układane wzdłuż oparcia krokwi lub belek stropowych.

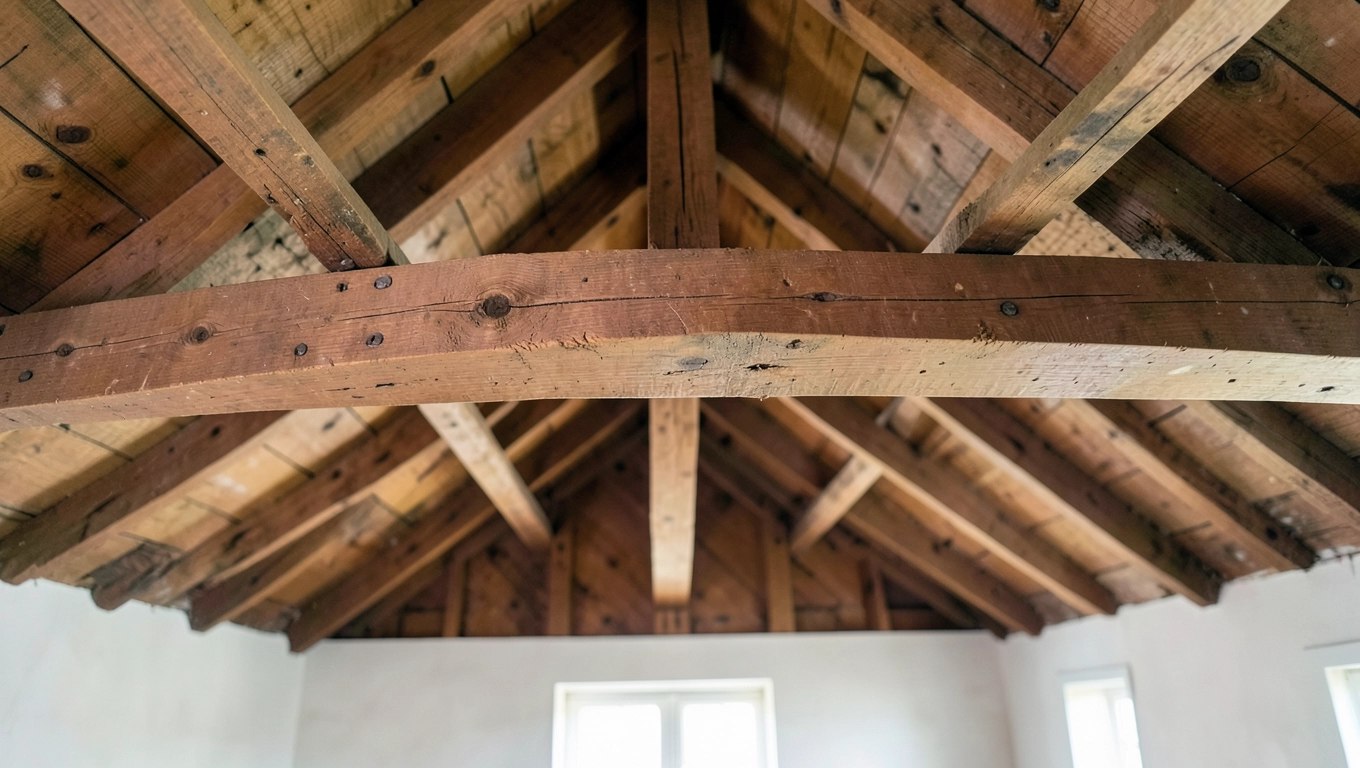

Płatwia stropowa

Płatwia to belka biegnąca poziomo i podpierająca inne elementy konstrukcji — tyle że jej naturalne środowisko to raczej dach niż strop, co sprawia, że w kontekście krzyżówkowego hasła o poziomej belce podtrzymującej strop pojawia się jako podpowiedź z przymrużeniem oka. Niemniej w tradycyjnej więźbie płatwia jest jednym z kluczowych elementów przenoszących ciężar pokrycia dachowego na słupy i ściany nośne, a jej zasada działania jest identyczna z zasadą każdej innej poziomej belki nośnej: zbiera obciążenia pionowe i kieruje je na punkty podporowe.

Rozróżnienie między płatwią a leżniem tkwi w ich położeniu względem konstrukcji. Leżeń leży na murze, na samej granicy między ścianą a stropem. Płatwia z kolei biegnie wewnątrz więźby, często na połowie lub dwóch trzecich wysokości krokwi, i podpiera je od spodu lub boku — przez co krokwie mogą mieć znacznie większą rozpiętość bez ryzyka ugięcia. W starych polskich dworach i spichlerzach płatwie miały często przekroje rzędu 18×22 cm, bo musiały przenosić ciężar ceramicznej dachówki na rozpiętości przekraczające sześć metrów.

Materiał płatwi ewoluował przez wieki. Pierwotnie wyłącznie drewno, potem — wraz z uprzemysłowieniem — pojawiły się stalowe ceowniki i dwuteowniki, które przy tej samej wysokości przekroju oferują nawet trzykrotnie większą sztywność niż drewno. Mechanizm tej przewagi jest czysto geometryczny: stal skupia materiał tam, gdzie naprężenia są największe — w górnej i dolnej stopce — a środnik tylko łączy je ze sobą, przenosząc siły ścinające. W rezultacie dwuteownik stalowy o wysokości 200 mm jest lżejszy niż drewniana belka o tej samej wytrzymałości, co ma kolosalne znaczenie przy dużych rozpiętościach.

Płatwia stropowa — bo takie określenie pojawia się w niektórych opracowaniach technicznych — to belka pozioma biegnąca poprzecznie do głównych belek stropowych i zbierająca ich obciążenie w punkcie środkowym. Stosuje się ją wtedy, gdy rozpiętość pomieszczenia jest za duża, żeby belki stropowe mogły swobodnie przeskakiwać od ściany do ściany bez ugięcia przekraczającego normowy limit L/300, gdzie L to długość belki. Wstawienie płatwi w połowie rozpiętości de facto skraca każdą belkę stropową o połowę, redukując maksymalne ugięcie do jednej ósmej pierwotnej wartości — bo ugięcie rośnie z czwartą potęgą rozpiętości.

Krzyżówkowicze rzadziej trafiają na płatwię jako odpowiedź, bo siedem liter to sporo, a pytanie zwykle sugeruje krótsze hasło. Jednak sam termin pojawia się w siatce, gdy pytanie brzmi precyzyjniej — o belkę dachową, o poziome wzmocnienie więźby albo o element biegnący równolegle do kalenicy. Różne konteksty, różne słowa, ale ten sam fundament fizyczny: siła pionowa zamienia się w reakcję podpory.

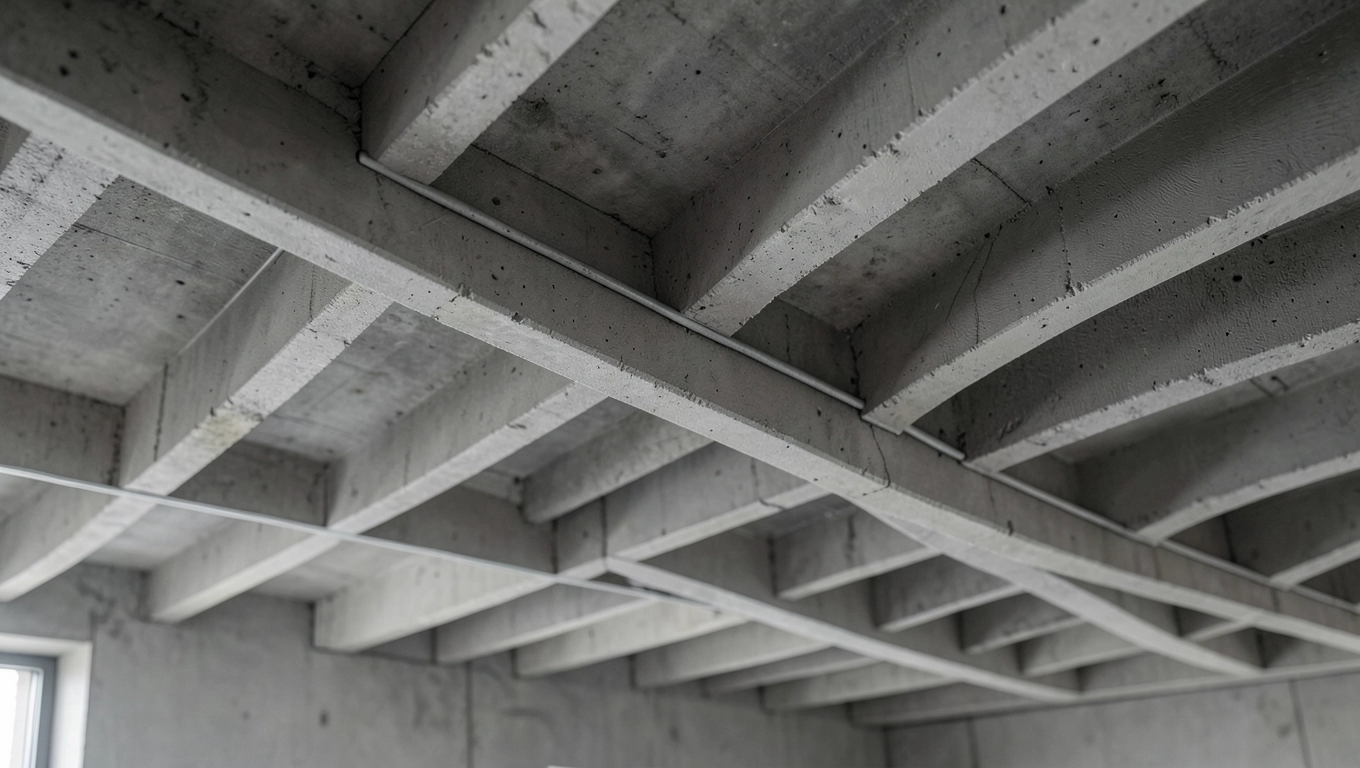

Żebro podtrzymujące strop

Żebro to pojęcie, które w budownictwie ma zupełnie inny charakter niż leżeń czy płatwia — bo nie leży luzem między ścianami, lecz jest integralną częścią stropu jako elementu żelbetowego. W stropach gęstożebrowych żebra to pionowe lub ukośne wzmocnienia biegnące między płytami ceramicznymi lub styropianowymi, a ich zadanie polega na przejęciu naprężeń rozciągających od dołu belki, gdzie beton jest najsłabszy. Beton nie cierpi rozciągania — jego wytrzymałość na ściskanie jest kilkanaście razy wyższa niż na rozciąganie, co właśnie sprawia, że żebra z prętami zbrojeniowymi są koniecznością, a nie luksusem.

Strop gęstożebrowy z żebrami rozstawionymi co 50-60 cm to w polskim budownictwie standard, który zdominował budowę domów jednorodzinnych w latach 80. i 90. i trzyma się mocno do dziś. Pustaki ceramiczne lub betonowe wypełniają przestrzeń między żebrami, redukując ciężar stropu bez zmniejszania jego nośności — jakby ktoś wyjął środek belki tam, gdzie naprężenia są bliskie zera, i zostawił tylko to, co naprawdę pracuje. Ten pomysł pochodzi wprost z teorii belek dwuteowych i jest stosowany zarówno w betonie, jak i w stali.

Wymiarowanie żebra to zadanie dla inżyniera konstruktora, bo zależy od zbrojenia, klasy betonu, rozpiętości i przewidywanych obciążeń użytkowych. Minimalne obciążenie użytkowe dla stropu mieszkalnego według normy PN-EN 1991-1-1 wynosi 2,0 kN/m², co odpowiada mniej więcej 200 kilogramom na każdy metr kwadratowy. Doliczyć do tego trzeba ciężar własny stropu, wylewkę, posadzkę i ewentualne ścianki działowe — i nagle całkowite obciążenie sięga 4,5-6,0 kN/m², liczby, które bez odpowiedniego przekroju żebra i właściwego zbrojenia skończyłyby się ugięciem daleko przekraczającym dopuszczalny poziom.

Żebro jako odpowiedź krzyżówkowa ma pięć liter — i tu robi się ciekawie, bo to jeden z najkrótszych terminów, który jednocześnie świetnie pasuje do sformułowania "pozioma belka podtrzymująca strop". Problem polega na tym, że żebro technicznie biega pionowo lub skośnie w przekroju stropu, a poziomo jedynie w rzucie. Różnica niby subtelna, ale przy rozwiązywaniu krzyżówek kontekst pytania decyduje o wszystkim. Jeśli pytanie dotyczy stropu gęstożebrowego — żebro będzie odpowiedzią bezdyskusyjną.

Konserwacja żeber w starych stropach to temat, przy którym spokojnie możesz nabrać wody w usta przed budowlanym inspektorem. Korozja zbrojenia w żebrach zaczyna się od zarysowania otuliny betonowej — gdy mikropęknięcia przekroczą szerokość 0,3 mm, chlorki i dwutlenek węgla zaczynają migrować do prętów stalowych. Stąd prosta reguła: rysa podłużna wzdłuż żebra na suficie to sygnał alarmowy, bo oznacza, że pręt zbrojeniowy rdzewieje od środka i pęcznieje, rozsadzając beton. Zaniedbanie tego objawu przez kilka sezonów może zamienić drobną rysę w poważny problem konstrukcyjny.

Oczep w konstrukcji stropu

Oczep — pięć liter, a do tego niemal perfekcyjna odpowiedź na krzyżówkowe pytanie o poziomą belkę podtrzymującą strop. To właśnie to słowo najczęściej pojawia się w rozwiązaniach i nieprzypadkowo: oczep jest elementem wiążącym, który biegnie poziomo i łączy pionowe słupy lub słupki szkieletu ściennego w jednolitą, przestrzennie sztywną ramę. Bez oczepu słupki działają jak niezależne pręty, każdy oddzielnie podatny na wyboczenie; z oczepem tworzą układ, w którym siły poziome — od wiatru, drgań, czy obciążeń dynamicznych — rozkładają się na całą ścianę jednocześnie.

W budownictwie szkieletowym drewnianym oczep górny to belka układana na szczycie słupków, na której opierają się bezpośrednio belki stropowe lub krokwie. Jego przekrój najczęściej pokrywa się z szerokością słupków — przy typowym szkielecie z tarcicy o przekroju 38×140 mm oczep ma dokładnie te same wymiary, bo tworzy ciągły poziomy element wieńczący ścianę. Podwójny oczep, czyli dwie warstwy drewna ułożone jedna na drugiej, stosuje się nad otworami okiennymi i drzwiowymi, żeby nadproże miało wystarczającą sztywność na zginanie przy większych rozpiętościach.

Oczep w żelbetowej konstrukcji murowanej to wieniec — i tutaj zaczyna się semantyczne zamieszanie, które potrafi wprawić w osłupienie nawet doświadczonego budowlańca. Wieniec żelbetowy biegnący poziomo na szczycie ściany nośnej pełni identyczną funkcję co oczep drewniany: zbiera obciążenia ze stropu i przekazuje je równomiernie na mury. Jego zbrojenie podłużne — zazwyczaj cztery pręty o średnicy 12-16 mm — przejmuje naprężenia rozciągające, które pojawiają się przy ugięciu stropu, a strzemiona co 20-25 cm zapewniają współpracę prętów z betonem otaczającym.

Błąd, który w starym budownictwie pojawia się notorycznie, polega na pominięciu ciągłości oczepu w narożnikach budynku. Oczep urwany przy narożniku traci zdolność do przenoszenia sił obwodowych, które podczas nierównomiernego osiadania fundamentów naciągają ścianę jak strunę. Efekt tego zaniedbania widać dopiero po latach — ukośne rysy biegnące od narożników okien ku górnym narożnikom ściany to niemal zawsze symptom braku ciągłego wieńca lub oczepu. Połączenie zbrojenia w narożnikach pod kątem 45° z odpowiednim zakładem prętów to szczegół, który różni dobrze zbrojony wieniec od takiego, który tylko wygląda jak wieniec.

Jeśli rozwiązujesz krzyżówkę i masz pięć kratek, a kontekst pytania mówi o poziomej belce spinającej konstrukcję stropu lub ścian — "oczep" to odpowiedź, która sprawdza się najczęściej. Sześć kratek kieruje ku "leżniowi", a więcej liter sugeruje "płatwię" lub złożone określenia techniczne.

Przy remoncie starego budynku szkieletowego nigdy nie usuwaj oczepu bez wcześniejszej analizy statycznej — ta belka pozioma może być jedynym elementem utrzymującym geometrię całej ściany nośnej. Jej wycięcie bez tymczasowego podstemplowania stropu grozi nagłą utratą nośności, zanim zdążysz wstawić zastępczy element.

Cztery słowa — leżeń, płatwia, żebro, oczep — opisują tę samą zasadę fizyczną, tyle że realizowaną w różnych miejscach i materiałach. Pozioma belka podtrzymująca strop to nie jeden element, lecz cała rodzina rozwiązań, które przez wieki budownictwo wypracowało po to, żeby ciężar naszych domów nie zbierał się w jednym punkcie, lecz rozkładał się spokojnie i równomiernie na fundamenty. Krzyżówka pyta o słowo, ale za tym słowem stoi kilkaset lat inżynierskiego myślenia o tym, jak nie dać domowi się zawalić.
