Przejście komina przez strop drewniany – montaż i normy

Redakcja / Aktualizacja: 2026-02-02 12:05:46 | Udostępnij:

Budujesz lub remontujesz dom z drewnianym stropem i komin budzi twój niepokój? Rozumiem to doskonale – drewno jest piękne, ale wymaga ostrożności. Dziś krok po kroku wyjaśnię, jak spełnić normy PN-B dla bezpiecznego przejścia, zbudować obudowę ogniową z wełny mineralnej i dobrać wymiary otworu, by uniknąć pożaru i kondensacji.

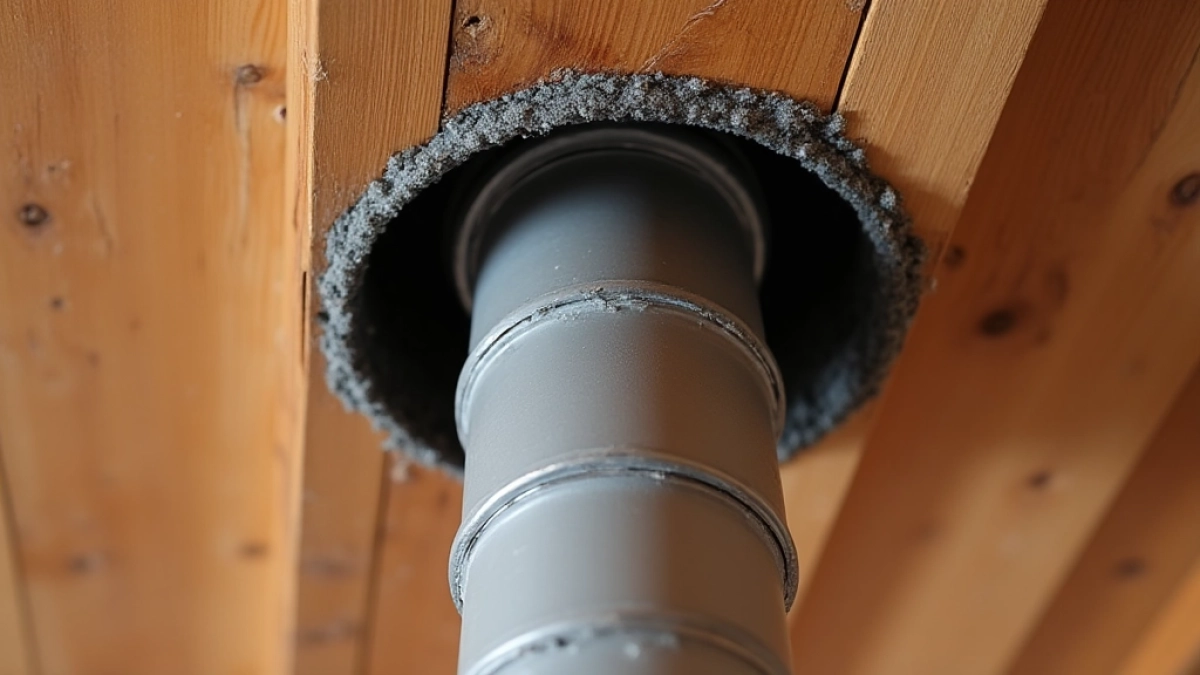

Przejście komina przez strop drewniany

Wymagania norm PN-B dla przejścia komina w stropie drewnianym

Norma PN-B-10425:1991/Az3:2001 określa ścisłe reguły dla przejść kominowych w budynkach drewnianych, szczególnie w kategorii 5b dla domów mieszkalnych. Minimalna odległość komina od elementów palnych wynosi 0,5 m bez dodatkowej izolacji, co zapobiega przenoszeniu ognia. W województwie pomorskim, ze względu na lokalne warunki, te wymogi są egzekwowane z naciskiem na szczelność. Zawsze sprawdzaj aktualne wydanie normy przed montażem, by uniknąć problemów z inspekcją.

Przejście musi zapewniać ciągłą izolację ogniową o klasie co najmniej EI 120, co oznacza odporność na ogień przez dwie godziny. Belki stropowe nie mogą stykać się z kominem bezpośrednio – wymagana jest przerwa powietrzna. Norma nakazuje też dokumentację montażu dla nadzoru budowlanego. W praktyce te zasady minimalizują ryzyko w starszych konstrukcjach.

Dla paliw stałych jak drewno czy węgiel, norma zaostrza wymagania co do materiałów obudowy. Obowiązkowe jest stosowanie komponentów z atestem ITB. W budynkach powyżej 50 m² w Pomorskiem konieczna jest zgoda PINB przed pracami. Te kroki gwarantują długoterminowe bezpieczeństwo całej konstrukcji.

Obudowa ogniowa przejścia komina z wełny mineralnej

Obudowa ogniowa wokół komina to klucz do ochrony stropu drewnianego – zacznij od wełny mineralnej o gęstości minimum 130 kg/m³, która nie topi się pod wpływem wysokiej temperatury. Układa się ją w warstwie co najmniej 10 cm grubości, wypełniając całą przestrzeń otworu. Płyty gipsowo-kartonowe typu F tworzą zewnętrzną powłokę, odporną na płomienie. Taka konstrukcja tłumi promieniowanie cieplne skutecznie.

Wełna musi być niepalna, klasy A1, by nie wspierać pożaru. Montaż wymaga ciasnego dopasowania bez szczelin, z użyciem kotew mechanicznych. W miejscach styku z drewnem stosuj taśmy intumescentyjne, które puchną pod wpływem ciepła. Z doświadczeń instalatorów wynika, że taka obudowa wytrzymuje testy ogniowe bez usterek.

Wykres pokazuje porównanie odporności – gęstsza wełna przedłuża czas ewakuacji. Dodaj kratki wentylacyjne co 1 m² obudowy, by uniknąć przegrzania wnętrza. Kontroluj wilgotność wełny przed instalacją, bo mokra traci właściwości.

Wymiary otworu w stropie drewnianym pod komin

Średnica otworu w stropie powinna być 2-2,5 raza większa od średnicy rury kominowej, co daje przestrzeń na izolację i wentylację. Dla komina 20 cm otwór wynosi 40-50 cm, zapewniając swobodny obieg powietrza. Zbyt mały otwór blokuje chłodzenie, zwiększając ryzyko. Mierz dokładnie, uwzględniając krzywizny belek.

Wycięcie wykonaj piłą tarczową z prowadnicami, by krawędzie były równe. W stropach wielowarstwowych tnij warstwami, wzmacniając obrzeża. Przestrzeń ta umożliwia inspekcję izolacji w przyszłości. Norma PN-B precyzuje te proporcje dla różnych typów kominów.

Po wycięciu oczyść pył i zabezpiecz krawędzie impregnatem ognioodpornym. W otworach nieregularnych stosuj szablony z sklejki. Taka precyzja zapobiega mostkom termicznym i osiadaniu konstrukcji.

  • Przykładowe wymiary: komin 15 cm – otwór 30-37,5 cm
  • Komin 25 cm – otwór 50-62,5 cm
  • Sprawdź tolerancje ±1 cm dla montażu

Izolacja termiczna i ogniowa przejścia kominowego

Izolacja musi być ciągła od podstawy do szczytu komina, z wełną mineralną i kołnierzami dystansowymi. Taśmy uszczelniające wypełniają szczeliny, zapobiegając kondensacji pary wodnej. Kołnierze stalowe oddzielają rurę od drewna, redukując przewodzenie ciepła. Warstwa zewnętrzna z folii aluminiowej odbija promieniowanie.

Wybieraj materiały o współczynniku przewodzenia λ poniżej 0,04 W/mK dla efektywności termicznej. Montaż w suchych warunkach, z kompresją wełny o 10-20%. Testuj ciągłość wizualnie i termowizyjnie po zakończeniu. To eliminuje punkty słabe.

Dla kominów gazowych wystarczy EI 60, ale dla stałych – EI 120. Używaj mat ognioodpornych w narożnikach. Regularna wentylacja przestrzeni izolacyjnej chroni przed wilgocią i grzybami.

W starszych stropach dodaj pierścień izolacyjny z ceramiki. Szczelność sprawdzaj testem dymowym, wstrzykując dym i obserwując wycieki.

Hydroizolacja przejścia komina w stropie drewnianym

W regionach wilgotnych jak Pomorskie hydroizolacja jest niezbędna – stosuj masy bitumiczne wokół kołnierza, tworząc barierę dla wody. Silikony sanitarne wypełniają mikroszczeliny, zachowując elastyczność. Nakładaj w dwóch warstwach, schnąc 24 godziny między nimi. To chroni drewno przed gniciem.

Membrany EPDM wokół przejścia kierują wodę na zewnątrz. W stropach z desek dodaj rant z blachy cynkowej. Wilgoć z kondensatu może osłabić izolację ogniową, więc priorytetem jest szczelność. Testuj podlewając wodą z węża.

Unikaj pianek poliuretanowych – chłoną wodę. W miejscach styku z dachem przedłuż izolację. Dla wysokich wilgotności stosuj grunt bitumiczny na drewnie. Te środki wydłużają żywotność całego systemu.

Atestowane systemy kominowe do stropu drewnianego

Wybieraj systemy z certyfikatem ITB, dostosowane do paliwa – gaz wymaga ceramiki żaroodpornej, drewno stali kwasoodpornej. Rury z powłoką ceramiczną wytrzymują 600°C. Montaż z dilataacjami co 4 m zapobiega pęknięciom. Kompletny zestaw zawiera kołnierze i uszczelki.

Sprawdzaj klasę korozji C4 dla wilgotnych środowisk. Systemy modułowe ułatwiają przejście przez strop. Dopasuj średnicę do kotła, z zapasem 10%. Atest gwarantuje zgodność z PN-B.

Instaluj z spadkiem kondensatu do rewizji. W drewnianych stropach używaj adapterów izolowanych. Przed zakupem przeczytaj kartę techniczną. To podstawa bezawaryjnej eksploatacji.

  • Gaz: ceramika + stal AISI 316
  • Drewno/węgiel: ceramika szamotowa
  • Obowiązkowy protokół montażu

Wzmocnienie stropu drewnianego pod przejście komina

Zanim wytniesz otwór, wzmocnij strop belkami stalowymi o przekroju 100x50 mm, osadzonymi w murze. Drewniane belki impregnowane ciśnieniowo alternatywnie, o klasie C24. Rozstaw co 40 cm wokół otworu przenosi obciążenia. Śruby kotwiące zapewniają sztywność.

Oblicz obciążenie komina – dla 10 m wysokości to ok. 500 kg. Stalowe profile maluj antykorozyjnie. W starych stropach dodaj zastrzałki. To zapobiega ugięciom pod ciężarem.

Montaż wymaga poziomicy laserowej dla równości. Impregnat nanosz dwukrotnie. Po wzmocnieniu sprawdź stateczność obciążeniem testowym. Taka baza gwarantuje stabilność na dekady.

W stropach krokwiowych integruj wzmocnienie z więźbą. Unikaj cięcia nośnych belek głównych. Koszt wzmocnienia to 300-500 zł, ale oszczędza remonty.

Pytania i odpowiedzi

  • Jakie normy obowiązują przy przejściu komina przez strop drewniany?

    Przejście komina przez strop drewniany musi spełniać wymagania normy PN-B-10425:1991/Az3:2001 (kategoria 5b dla budynków mieszkalnych), z minimalną odległością 0,5 m od elementów palnych bez izolacji. W województwie pomorskim wymagane jest zgłoszenie do PINB dla obiektów powyżej 50 m².

  • Jakie materiały stosować do izolacji ogniowej wokół komina?

    Wokół komina wykonaj obudowę ogniową z wełny mineralnej o gęstości minimum 130 kg/m³ oraz płyt gipsowo-kartonowych typu F (ogniowych). Użyj atestowanych systemów kominowych (np. Schiedel, Leier) z certyfikatem ITB, dostosowanych do paliwa, oraz taśm uszczelniających i kołnierzy dystansowych.

  • Jaka powinna być średnica otworu w stropie i jak wzmocnić konstrukcję?

    Średnica otworu w stropie powinna być 2-2,5 raza większa od średnicy rury kominowej, aby zapewnić przestrzeń na izolację i wentylację. Przed montażem wzmocnij strop belkami stalowymi lub drewnianymi impregnowanymi, unikając odkształceń pod ciężarem komina.

  • Jakie błędy najczęściej popełnia się i jak sprawdzić szczelność?

    Najczęstszy błąd to brak wentylacji przestrzeni izolacyjnej, co prowadzi do przegrzania – dodaj kratki wentylacyjne co 1 m² obudowy. W Pomorskiem zastosuj hydroizolację (masy bitumiczne lub silikony sanitarne). Po montażu wykonaj test dymowy i pomiar izolacji z protokołem dla inspektora.
