Siłownik do klapy na strych – jak dobrać i zamontować bez ryzyka

Pomiary klapy, czyli fundament wyboru siłownika

Każdy montaż siłownika zaczyna się od linijki, wagi kątowej i zwykłej wagi łazienkowej. Bez trzech twardych liczb nie da się dobrać ani siły, ani skoku, ani nawet napięcia zasilania. Siłownik do klapy na strych pracuje w ściśle określonej geometrii, więc projekt „na oko" kończy się przeważnie wyrwaniem zawiasu lub wypadnięciem tłoka z prowadnicy.

• Pomiary klapy, czyli fundament wyboru siłownika
• Parametry siłownika: napięcie, siła, skok i klasa IP
• Geometria montażu siłownika i punkty mocowania
• Montaż siłownika krok po kroku oraz najczęstsze błędy

Długość klapy mierzy się od osi zawiasu do najdalszej krawędzi. To tzw. ramię dźwigni, które decyduje o momencie obrotowym. Przy klapie 80 cm ten parametr zwykle wypada w przedziale 70-80 cm. Każdy centymetr więcej oznacza, że siłownik musi pokonać większy moment siły przy tym samym ciężarze skrzydła.

Ciężar klapy określa się trzema metodami. Najprostsza: wagę łazienkową ustawia się pod punktem podparcia klapy po jej odchyleniu i odczytuje wskazanie. Druga, dokładniejsza: pod krawędź podkłada się ramię, a na nim wiesza obciążniki o znanej masie, aż klapa zacznie się samoczynnie otwierać. Trzecia, dla dużych włazów: waga hakowa zaczepiona o krawędź po zdjęciu klapy z zawiasów. Wartość podaje się w kilogramach, bo tak łatwiej porównać ją z tabelami producentów.

Kąt otwarcia ma znaczenie równie duże jak ciężar. Standardowe klapy otwierają się pod 70-90°, a włazy do piwnic czasem tylko pod 60°. Im mniejszy kąt, tym krótszy potrzebny skok tłoka, ale za to większa siła. Zbyt krótki siłownik przy kącie 90° po prostu nie domknie klapy do poziomu sufitu, a użytkownik będzie ją zamykać ręcznie, co niweczy całą inwestycję.

Piąty, często pomijany parametr to odstęp między klapą a płytą g-k po pełnym otwarciu. To w tej szczelinie ląduje uchwyt siłownika. Przy 20 mm i tłoku fi 25 mm zostaje niewiele miejsca, a każdy producent dodaje w katalogu wymagany „clearance" dla konkretnego modelu. Zignorowanie tej wartości kończy się koniecznością podcinania ościeżnicy albo wymianą siłownika na krótszy.

Przed złożeniem zamówienia warto też sprawdzić, czy klapa otwiera się lekko. Zawiasy zahamowane rdzą potrafią dodać 5-10 kg oporu pozornego. Smar grafitowy i regulacja śruby zawiasowej potrafią obniżyć tę wartość o połowę, a to oznacza, że można kupić tańszy siłownik o mniejszym ciągu.

Parametry siłownika: napięcie, siła, skok i klasa IP

Napięcie zasilania determinuje nie tylko typ zasilacza, ale też bezpieczeństwo użytkowania. Automatyczna klapa do piwnicy w domu z dziećmi powinna pracować na 24 V DC, bo to napięcie bezpieczne w myśl normy PN-EN 60335-1 nawet przy dotyku mokrymi rękami. Z kolei 12 V spotyka się raczej w kamperach, łodziach i systemach solarnych, gdzie akumulator ma właśnie takie napięcie. Modele 230 V AC sprawdzają się w garażach i warsztatach, gdzie instalacja jest oddzielna i zabezpieczona wyłącznikiem nadprądowym 10 A.

Siłę tłoku podaje się w niutonach. Producenci stosują prostą regułę: na każde 10 kg ciężaru klapy przypada około 1000 N, ale tylko wtedy, gdy ramię dźwigni wynosi 70-80 cm. Przy klapie 50 kg wychodzi 5000 N. Przy 80 kg trzeba już szukać modeli powyżej 8000 N. Kupowanie siłownika „na styk" to proszenie się o kłopoty, bo z czasem uszczelki twardnieją, a zawiasy zaczynają stawiać większy opór.

Skok tłoka to długość wysuwu, która musi pokryć geometrię otwarcia. W większości katalogów spotyka się wartości 100-400 mm. Krótsze skoki (100-150 mm) pasują do klap o kącie otwarcia do 70° i niewielkim ramieniu. Dłuższe (250-400 mm) są niezbędne przy klapach 90° lub przy montażu pod sufitem podwieszanym, gdzie tłok musi jeszcze skompensować grubość zabudowy. Niedoszacowanie skoku oznacza, że klapa nie dojdzie do pełnego otwarcia i zacznie się o coś opierać.

Stopień ochrony IP określa odporność na wilgoć i pył. Właz w piwnicy nieprzesiąkającej wodą wymaga minimum IP54, co oznacza ochronę przed bryzgami wody z każdej strony. W garażu, gdzie potrafi padać deszcz po otwarciu bramy, lepiej postawić na IP65. Klapy na strych ogrzewanym zwykle wystarczą w IP40, bo kurz i suche powietrze nie zagrażają elektronice.

Prędkość wysuwu, podawana w milimetrach na sekundę, rzadko rzutuje na decyzję, ale warto ją znać. Standardowe siłowniki pracują w zakresie 5-20 mm/s. Wolniejsze (5-8 mm/s) dają wrażenie solidności i eliminują huk przy zatrzymaniu, ale wydłużają czas oczekiwania. Szybsze (15-20 mm/s) bywają głośne i przy ciężkich klapach potrafią szarpać. W praktyce najlepiej sprawdza się przedział 8-12 mm/s.

Przy wyborze napięcia kluczowe pozostaje jedno pytanie: czy w pobliżu klapy istnieje gniazdo 230 V, czy trzeba prowadzić nową linię. Dociągnięcie zasilacza 24 V cieńszym przewodem 2 × 0,75 mm² bywa tańsze niż układanie kabla 3 × 1,5 mm² podtynkowo, a przy tym bezpieczniejsze. W remontach, gdzie tynk już jest położony, ta różnica potrafi zdecydować o wyborze technologii.

Geometria montażu siłownika i punkty mocowania

Dobór siłownika do klapy bez znajomości punktów mocowania to klasyczne błędne koło. Wymiary A1 i A2 (odległości uchwytów od zawiasu i od krawędzi klapy) wynikają z długości tłoka, a jednocześnie to one decydują, czy tłok w ogóle zmieści się w szczelinie. Producenci rozwiązują ten problem, publikując karty katalogowe z wykresami, ale wielu montażystów je pomija i wpada w pułapkę zbyt krótkiego skoku.

Uchwyt górny mocuje się do klapy, dolny do ościeżnicy lub do stropu. Rozstaw między nimi w pozycji zamkniętej powinien wynosić tyle, ile wynosi długość złożonego siłownika (L0). Po otwarciu klapy odległość ta rośnie o wartość skoku. Jeżeli różnica geometryczna przekracza skok, tłok po prostu się zablokuje, a napęd zgłosi przeciążenie.

W praktyce najłatwiej obliczyć to w trzech krokach. Po pierwsze, wyznacza się punkt na klapie, w którym zostanie przykręcony uchwyt ruchomy (zazwyczaj 5-15 cm od krawędzi). Po drugie, mierzy się odległość od tego punktu do miejsca na ościeżnicy w pozycji zamkniętej i otwartej. Po trzecie, różnicę tych odległości porównuje się ze skokiem katalogowym, dobierając model z 10-15% zapasem.

Przy klapach dłuższych niż 90 cm warto rozważyć montaż dwóch siłowników symetrycznie. Jeden siłownik o sile 8000 N przy ramieniu 100 cm wytwarza moment obrotowy 800 Nm, co przy nierównym obciążeniu (np. niesymetryczna okładzina) wystarczy, żeby klapa otwierała się krzywo. Dwa siłowniki po 4000 N rozłożone po obu stronach dają stabilniejszy ruch i mniejsze naprężenia w zawiasach.

Miejsca mocowania muszą przenosić siły dynamiczne. Przy gwałtownym zatrzymaniu klapy w połowie drogi (awaryjne wyłączenie) powstaje impuls nawet 2-3-krotnie większy od siły statycznej. Śruby M6 w płycie g-k nie utrzymają takiego obciążenia, dlatego uchwyty wkręca się w drewno ościeżnicy albo w stalowy wkład. W stropie betonowym konieczne są kotwy mechaniczne M8, a nie same kołki rozporowe.

Warto też przewidzieć możliwość ręcznego otwarcia klapy w razie awarii zasilania. Większość siłowników ma sprężynowy mechanizm rozłączenia, ale w modelach budżetowych trzeba go aktywować ręcznie pokrętłem. Lokalizacja pokrętła musi być dostępna bez wchodzenia na drabinę, inaczej w sytuacji awaryjnej użytkownik po prostu nie skorzysta z klapy.

Montaż siłownika krok po kroku oraz najczęstsze błędy

Sam montaż trwa zwykle 2-3 godziny, ale przygotowanie zajmuje drugie tyle. Pierwszym krokiem jest odłączenie zasilania w obwodzie, w którym będzie pracował siłownik, oraz zabezpieczenie klapy przed samoczynnym zamknięciem. Wystarczy ją unieść i podeprzeć kantówką albo poprosić drugą osobę, żeby przytrzymała skrzydło. Montaż siłownika klapy na otwartej, niezabezpieczonej klapie to proszenie się o uraz, bo sprężyny zawiasów potrafią zatrzasnąć skrzydło z siłą kilkudziesięciu niutonów.

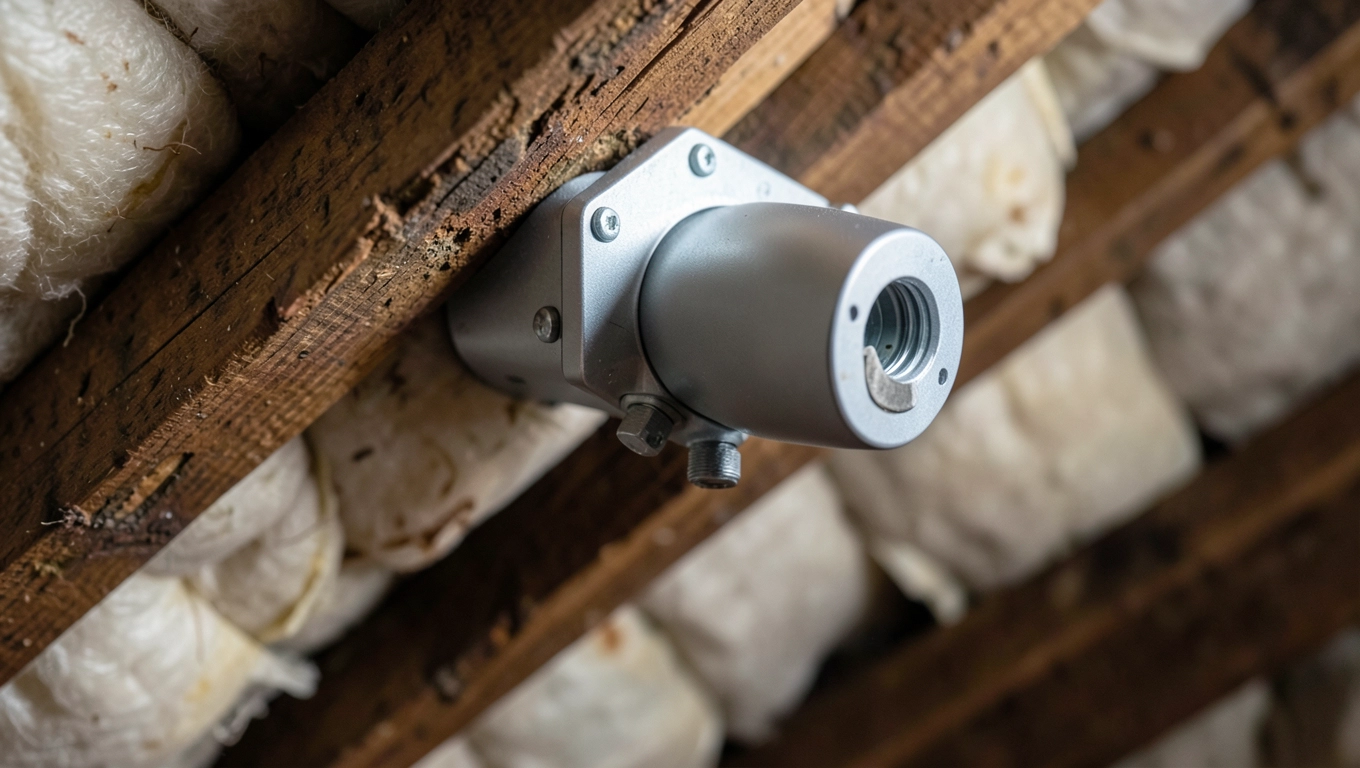

Drugi krok to wyznaczenie i nawiercenie punktów mocowania. Uchwyt stały (na ościeżnicy) wymaga dwóch śrub M6 minimum, rozstawionych w odległości 30-40 mm. Uchwyt ruchomy (na klapie) można przykręcić jedną śrubą M8, jeżeli pod klapą jest lite drewno. W płycie wiórowej konieczne są podkładki zwiększające powierzchnię docisku, bo wkręty M6 w 18 mm płycie nie utrzymają siły powyżej 500 N.

Trzeci krok to mechaniczne połączenie siłownika z uchwytami. W pozycji złożonej tłok powinien mieć 5-10 mm luzu, żeby skompensować tolerancje montażowe. Po założeniu sworzni ręcznie otwiera się i zamyka klapę, sprawdzając, czy tłok nie klinuje się w żadnym punkcie. Jeżeli pojawia się opór, koryguje się pozycję uchwytów, a nie parametry pracy siłownika.

Podłączenie elektryczne wymaga osobnego obwodu z wyłącznikiem nadprądowym 6 A dla wersji 24 V lub 10 A dla wersji 230 V. Zasilacz montuje się w suchym miejscu, najlepiej 30-50 cm od klapy, żeby skrócić drogę przewodu sygnałowego. Sterowanie pilotem wymaga parowania z odbiornikiem radiowym pracującym w paśmie 433 MHz lub 868 MHz. Częstotliwość 433 MHz ma większy zasięg, ale 868 MHz mniej zakłóca inne urządzenia domowe, w tym routery Wi-Fi pracujące na 2,4 GHz.

Krańcówki to element, którego nie widać, ale jego brak potrafi zniszczyć cały mechanizm w ciągu kilku tygodni. Czujnik położenia górnego zatrzymuje silnik w momencie pełnego otwarcia, a dolnego w momencie pełnego zamknięcia. Bez nich tłok jedzie do końca skoku, uderza w mechaniczny ogranicznik, a przekładnia przejmuje całą energię. Po 200-300 cyklach zębatki zaczynają się ścierać i siłownik przestaje trzymać pozycję. Cena krańcówek to 5-8% wartości napędu, a brak nich oznacza utratę gwarancji u większości producentów.

Wadą tanich siłowników jest brak zabezpieczenia termicznego. Silnik pobiera 2-3 A pod obciążeniem, a przy klinowaniu się klapy prąd rośnie do 8-10 A. Zabezpieczenie termiczne odcina zasilanie po 5-8 sekundach, chroniąc uzwojenie. Modele budżetowe nie mają tej funkcji, więc wystarczy jeden klin (np. obce ciało w zawiasie), żeby uzwojenie spaliło się nieodwracalnie. Siłownik do włazu używany regularnie powinien mieć przerywacz termiczny zamontowany seryjnie.

Klapa spadająca po wyrwaniu mocowania waży tyle, ile skrzydło, i przyspiesza pod działaniem grawitacji. Przy 50 kg w pierwszej sekundzie uderza w podłogę z energią 500 J. To tyle, co młotek 5 kg spadający z 10 m. Montaż uchwytów wytrzymujących minimum 1,5-krotność nominalnego obciążenia dynamicznego to nie przesada, tylko warunek bezpieczeństwa zgodny z normą PN-EN 13121.

Ostatnim etapem jest regulacja prędkości otwierania i zamykania oraz zaprogramowanie pilota. W pilotach czterokanałowych jeden kanał warto zarezerwować na oświetlenie korytarza, drugi na sam siłownik. Użytkownik zyskuje wtedy możliwość podświetlenia drogi jeszcze przed otwarciem klapy, co w piwnicach bez okien bywa ratunkiem przed potknięciem się o próg.

Najczęstszym błędem pozostaje niedoszacowanie wagi. Klapa, która na papierze waży 30 kg, po dodaniu izolacji termicznej, paroizolacji i listew wykończeniowych potrafi przybrać na masie o 5-8 kg. Tymczasem projektanci siłowników podają wartości siły przy pełnym wysuwie, a nie w środku skoku. Najgorszy moment pracy przypada na 30-40% wysuwu, kiedy ramię dźwigni jest najdłuższe. Zasada 1,3-1,5 raza zapasu siły względem wagi pomnożonej przez ramię pozwala uniknąć tej pułapki.

Drugim błędem jest montaż na otwartej klapie. W tej pozycji zawiasy są rozładowane, a klapa opada pod własnym ciężarem z przyspieszeniem grawitacyjnym 9,81 m/s². Próba przytrzymania klapy jedną ręką i jednoczesne wkręcanie uchwytu drugą to gwarancja urazu palców albo zwichnięcia nadgarstka. Prawidłowa kolejność: zabezpiecz klapę, nawierć, przykręć uchwyty, a dopiero potem podłącz siłownik.

Trzecim błędem, który wciąż się powtarza, jest oszczędzanie na uchwytach. Uchwyt z blachy 2 mm giętej na zimno kosztuje 8-12 zł, a uchwyt z odlewu aluminiowego 35-50 zł. Różnica w cenie to 0,5% wartości całego projektu, ale w cyklu życia siłownika (zwykle 30 000-50 000 cykli) aluminiowy uchwyt nie zmęczy się, a blaszany po 3-4 latach zacznie pękać w miejscu zagięcia. Bezpieczeństwo nie powinno zależeć od 30 zł oszczędności.

Brak dokumentacji powykonawczej to czwarty, bagatelizowany błąd. Bez zdjęć i notatek z montażu nie da się później zlokalizować przewodu zasilającego pod tynkiem ani ustalić, który zawias regulowano. W domach z inteligentnymi instalacjami brak schematu elektrycznego bywa przyczyną unieruchomienia całego systemu podczas późniejszych prac remontowych.

Piątym, wstydliwym błędem jest pomijanie próby ręcznej. Po mechanicznym połączeniu siłownika z uchwytami, ale jeszcze przed podłączeniem prądu, klapa powinna dać się otworzyć ręcznie. Jeżeli tak nie jest, montaż został wykonany w niewłaściwej geometrii. Włączenie zasilania w takiej sytuacji prowadzi natychmiast do zadziałania zabezpieczenia termicznego, a w skrajnym przypadku do stopienia uzwojenia.

Decyzja o wyborze siłownika powinna zapaść po zestawieniu trzech liczb: ciężaru klapy, ramienia dźwigni i wymaganego kąta otwarcia. Te trzy wartości wprowadzone do kalkulatora producenta dają listę kompatybilnych modeli wraz z zalecanym napięciem i klasą IP. Dobór siłownika do klapy w ten sposób trwa kwadrans, a nie dwa dni przeszukiwania forów. Przy wyborze konkretnego modelu warto też zweryfikować dostępność części zamiennych (uszczelki, krańcówki, piloty) na polskim rynku, bo import z zagranicy potrafi wydłużyć naprawę z tygodnia do dwóch miesięcy.
