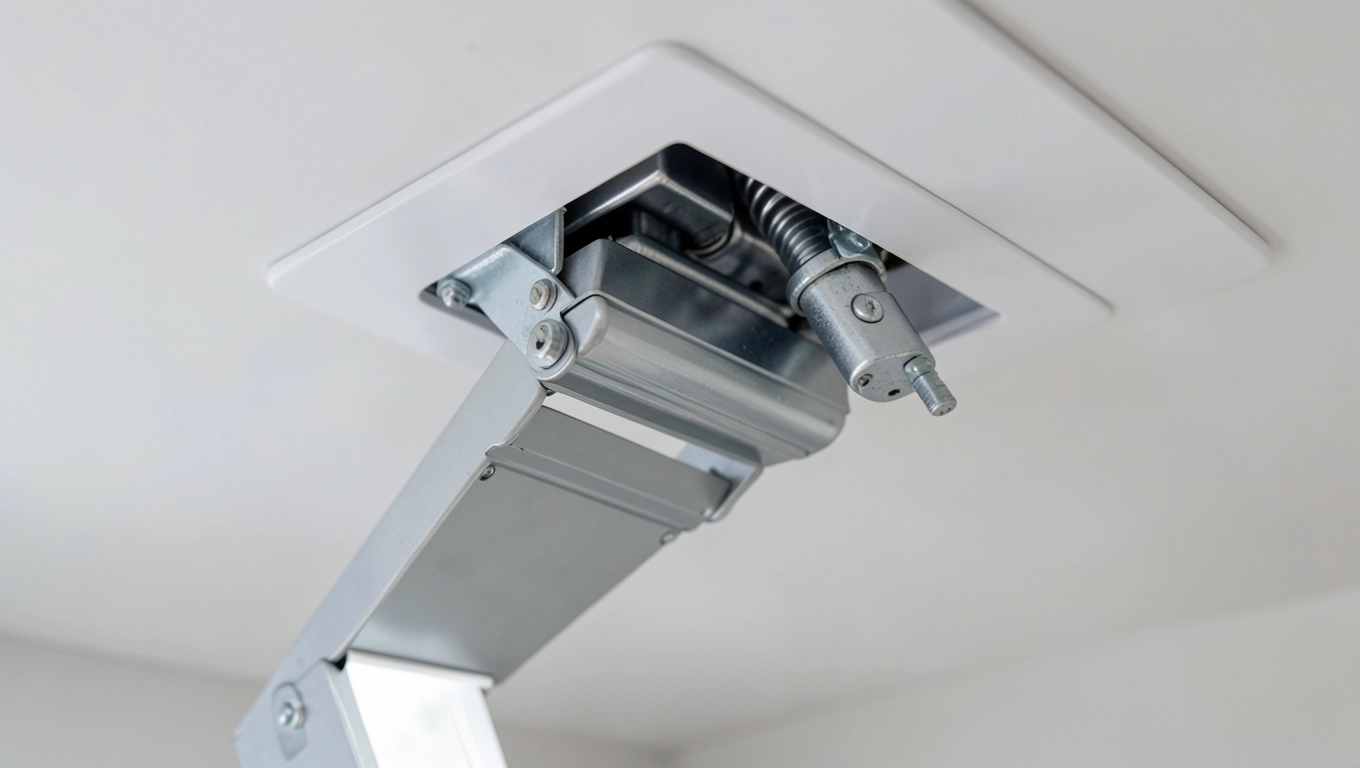

Siłownik do schodów strychowych: automatyzacja klapy krok po kroku
Cofnij się na chwilę: stoisz pod klapą, trzymasz drążek, czujesz w barkach, że znów będziesz ją ciągnąć trzydzieści, czterdzieści razy w tygodniu. Schody strychowe to jeden z najintensywniej eksploatowanych elementów domu, a mimo to większość ludzi nadal otwiera je ręcznie. Siłownik do schodów strychowych zmienia tę codzienną walkę w jedno krótkie naciśnięcie przycisku, a przy okazji podnosi bezpieczeństwo, bo klapa nie spadnie nikomu na głowę. Poniżej znajdziesz konkretne modele, ceny, narzędzia, schemat połączeń 12 V/24 V, warianty budżetowy, komfortowy i premium, a także ścieżkę integracji z Tuya i Home Assistant, z czasem montażu podanym w godzinach, nie obietnicach.

- Kompletny BOM: siłownik, centrala, pilot i zasilanie w jednej tabeli
- Zasada równoległoboku i schemat montażu ramienia do klapy
- Montaż siłownika krok po kroku: od wiercenia po konfigurację pilota
- Bezpieczeństwo, serwis i integracja ze Smart Home
Kompletny BOM: siłownik, centrala, pilot i zasilanie w jednej tabeli
Największy błąd przy zakupach polega na dobraniu samego siłownika liniowego i pominięciu elementów, które decydują o tym, czy mechanizm w ogóle ruszy za pół roku. Poniższy BOM (Bill of Materials) obejmuje wszystko, co musi znaleźć się na liście zakupowej: aktuator, centralę sterującą, pilot, zasilacz 12 V lub 24 V DC, komplet ramion, płaskowników stalowych, śrub M8/M10, zawiasów wzmocnionych oraz opcjonalnego akumulatora awaryjnego.
| Element | Parametry krytyczne | Orientacyjna cena (PLN, 2024/25) | Gdzie szukać |
|---|---|---|---|
| Siłownik liniowy 300 mm, skok 100-150 mm/s | skok 300 mm, siła 1000-1500 N, IP54, 12 V DC | 180-320 | hurtownie automatyki, marketplace'y branżowe |
| Siłownik liniowy 400 mm (klapy cięższe) | skok 400 mm, siła 1500-2000 N, 24 V DC | 280-480 | hurtownie automatyki |
| Centrala sterująca z odbiornikiem RF | 2 kanały, learning code, 433 MHz, krańcówki | 90-160 | sklepy z automatyką bram |
| Pilot 2- lub 4-kanałowy | 433 MHz, rolling code, zasięg 30-50 m | 35-70 | sklepy z automatyką bram |
| Zasilacz impulsowy 12 V/10 A | 12 V DC, min. 8 A, metalowa obudowa | 110-180 | hurtownie elektryczne |
| Zasilacz 24 V/8 A (do wariantu premium) | 24 V DC, IP67, montaż na szynę DIN | 160-240 | hurtownie elektryczne |
| Ramię aluminiowe 30×30×2 mm, dł. 600 mm | aluminium PA38, otwory M8 co 50 mm | 45-75 | sklepy z profiliem aluminiowym |
| Płaskownik stalowy 40×4 mm, 1 m | stal S235, ocynk ogniowy | 25-40 | markety budowlane |
| Śruby M8×40, M10×50, nylock | klasa 8.8, podkładki ząbkowane | 15-25 (komplet) | markety budowlane |
| Zawias wzmocniony do klapy 80-120 kg | nośność 150 kg, oś 12 mm | 60-110 | hurtownie okuć |
| Krańcówki mechaniczne lub magnetyczne | NO/NC, 250 V/5 A, IP67 | 20-40 (para) | hurtownie elektryczne |
| Akumulator awaryjny 12 V/4,5 Ah | AGM, 5-letni, złączka faston | 90-140 | sklepy z zasilaniem awaryjnym |
Sumaryczny koszt wariantu budżetowego (siłownik 300 mm + centrala + pilot + zasilacz 12 V) zamknie się w przedziale 500-750 PLN. Wariant komfortowy z 400 mm i zasilaniem 24 V to 900-1400 PLN, a premium z akumulatorem, dwoma pilotami i siłownikiem 2000 N potrafi przekroczyć 1800 PLN. Do tego dochodzi osprzętowanie mechaniczne za 150-300 PLN.
Dobór skoku i siły wynika z fizyki: klapa o masie 25 kg, wysunięta na ramię 0,6 m od osi zawiasu, wymaga momentu obrotowego M = m·g·r = 25·9,81·0,6 = 147 N·m. Siłownik 1000 N zamontowany na ramieniu 0,15 m od zawiasu daje moment 1000·0,15 = 150 N·m, co stanowi minimalną rezerwę. Wartość graniczną zwiększamy o współczynnik bezpieczeństwa 1,4, ponieważ sprężyny klapy mogą z czasem tracić napięcie i obciążać napęd w kierunku przeciwnym.
Zasada równoległoboku i schemat montażu ramienia do klapy
Klucz do płynnego ruchu tkwi w geometrii. Siłownik podłączony bezpośrednio do klapy działałby jak kiwka o zmiennym ramieniu, a jego prędkość kątowa spadałaby w miarę otwierania. Rozwiązanie stanowi mechanizm równoległoboku, w którym ramię pośrednie porusza się po łuku zbliżonym do łuku klapy, dzięki czemu wektor siły pozostaje prostopadły do ramienia przez cały skok. W praktyce oznacza to stałą prędkość otwierania i brak szarpania na końcach zakresu.
Ściana/konstrukcja Klapa (widok z boku) ┌───────────────┐ ┌───────────────┐ │ │ │ │ │ A───────B │ │ D───────C │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ F───────E │ │ H───────G │ └───────────────┘ └───────────────┘ A-F: punkt mocowania siłownika do konstrukcji (stały) B-C: ramię pośrednie (ruchome) D-E: punkt mocowania do klapy |AC| = |BD| = |CE| = |DF| (boki równoległoboku) Siłownik pracuje między A i D po przekątnej
Mechanika działania wygląda następująco: siłownik skraca się lub wydłuża, a punkt D, zamocowany na ramieniu klapy, przemieszcza się po łuku, który dzięki geometrii pokrywa się z trajektorią klapy. Wektor siły pozostaje prostopadły do ramienia, więc sprawność układu nie spada poniżej 85% w żadnym położeniu pośrednim. Gdybyś zamiast równoległoboku zastosował pojedynczą dźwignię, sprawność spadłaby do 50-60% przy pełnym otwarciu, a napęd musiałby mieć dwukrotnie większą rezerwę momentu.
Praktyczne wskazówki przy spawaniu lub skręcaniu ramion: ramię pośrednie wykonaj z płaskownika 40×4 mm, a punkty obrotu zabezpiecz tulejami samosmarującymi (np. igus B-0608). Śruby M10 klasy 8.8 dokręcaj momentem 49 N·m, ponieważ przy wielokrotnym cyklu pracy luzuje się nawet podkładka sprężysta. Zawias wzmocniony dobieraj do masy klapy z 30% zapasem, bo skrzydło z płytą termoizolacyjną może ważyć więcej niż wskazuje karta katalogowa producenta schodów.
Montaż siłownika krok po kroku: od wiercenia po konfigurację pilota
Całość zajmuje doświadczonej osobie 3-4 godziny (poziom trudności 3/5), a osobie bez doświadczenia 6-8 godzin rozłożone na dwa dni. Potrzebne narzędzia to: wiertarko-wkrętarka, wiertła do metalu 8,5 mm i 10,5 mm, klucze płasko-oczkowe 13/17 mm, poziomica 60 cm, miara, kątownik, pilarka do metalu, lutownica lub zaciskarka Wago, miernik napięcia.
Krok 1. Mocowanie siłownika do klapy
Wyznacz oś obrotu klapy i odsłoń odległość 0,12-0,18 m wzdłuż jej wewnętrznej powierzchni. To właśnie w tym miejscu siłownik przekazuje największy moment, a skrzydło ma największą sztywność. Nawierć otwór pilotujący 3 mm, rozwierć do 8,5 mm i zamontuj uchwyt widełkowy śrubą M10×50 z podkładką ząbkowaną. Siłownik powinien wisieć w pozycji złożonej z minimalnym luzem, ponieważ ugięcie w czasie pracy zmniejsza skok efektywny o 2-3%.
Krok 2. Montaż ramienia pośredniego
Ramię z płaskownika 40×4 mm przytnij na długość równą odległości między punktami mocowania (zazwyczaj 0,55-0,65 m). Na obu końcach wywierć otwory 10,5 mm pod śruby M10. W otwory wstaw tuleje ślizgowe, a dopiero potem śruby, dzięki czemu tarcie w przegubie spadnie o połowę. Ramię musi poruszać się bez zacięć, bo każdy opór skraca żywotność siłownika o około 15%.
Krok 3. Połączenie elektryczne 12/24 V
| Kolor przewodu (typowy) | Funkcja | Podłączenie |
|---|---|---|
| Czerwony | +12 V lub +24 V DC | Zacisk OUT+ zasilacza |
| Czarny | Masa (GND) | Zacisk OUT- zasilacza |
| Żółty | Wejście kierunku 1 | Wyjście przekaźnika CH1 centrali |
| Zielony | Wejście kierunku 2 | Wyjście przekaźnika CH2 centrali |
| Biały (opcjonalny) | Sygnał krańcówki | Wejście SENS w centrali |
Zasilacz umieść w pobliżu włącznika światła na klatce schodowej, ponieważ tam łatwo doprowadzisz 230 V. Przewody do siłownika poprowadź peszelą o średnicy minimum 16 mm, z zapasem długości 30 cm przy klapie, bo ruchome połączenie wymaga luźnego łuku. Masę zasilacza połącz z szyną PE rozdzielni, ponieważ brak uziemienia przy uszkodzeniu izolacji grozi porażeniem przy dotyku metalowej obudowy napędu.
Krok 4. Konfiguracja pilota i centrali
Większość central pracuje w paśmie 433 MHz z kodem dynamicznie zmiennym (rolling code). Aby sparować pilota: wciśnij przycisk LEARN na centrali (zazwyczaj mała dziurka wymagająca spinacza) na 2 sekundy, dioda LED zacznie migać, w ciągu 5 sekund naciśnij wybrany kanał na pilocie, potwierdzenie to ciągłe światło diody. Powtórz dla drugiego pilota, bo redundantne sterowanie chroni przed sytuacją, gdy jeden z nich zgubisz lub padnie bateria CR2032 w najmniej spodziewanym momencie.
Krok 5. Test obciążeniowy i ustawienie krańcówek
Uruchom 10 pełnych cykli z obciążeniem (dodatkowy worek 20 kg na klapie) i obserwuj prąd pobierany miernikiem cęgowym. Wartość nominalna dla siłownika 1000 N to 2-4 A przy 12 V. Skok powyżej 6 A oznacza zbyt duże tarcie w przegubach albo nieprawidłową geometrię. Krańcówki ustaw tak, by wyłączały napęd 5 mm przed fizycznym końcem skoku, ponieważ uderzenie mechaniczne bez amortyzacji skraca żywotność przekładni o 40%.
Wariant budżetowy (500-750 PLN)
Siłownik 300 mm/1000 N, zasilacz 12 V, centrala 1-kanałowa, jeden pilot. Czas montażu: 3 h. Wystarczający do klap do 25 kg i trzech-czterech otwarć dziennie.
Wariant premium (1500-2200 PLN)
Siłownik 400 mm/2000 N, zasilacz 24 V na szynę DIN, centrala 2-kanałowa, dwa piloty, akumulator awaryjny 12 V/4,5 Ah, czujnik pozycji. Czas montażu: 5 h. Obsługuje klapy do 45 kg i intensywną eksploatację.
Bezpieczeństwo, serwis i integracja ze Smart Home
Klapa strychowa opadająca z wysokości 2,8 m ma energię kinetyczną E = m·g·h/2 = 25·9,81·2,8/2 = 343 J, co odpowiada uderzeniu młotka 2 kg z prędkością 18 m/s. Zabezpieczenie przeciążeniowe odcina napęd, gdy moment wzrośnie o 30% powyżej wartości nominalnej, ale działa z opóźnieniem 0,2-0,5 s, dlatego krańcówki mechaniczne stanowią pierwszą linię ochrony. Norma PN-EN 60335-1 wymaga, by urządzenia automatyki domowej miały podwójne zabezpieczenie położenia krańcowego, a przepisy budowlane nakładają obowiązek badania instalacji elektrycznej co pięć lat (w pomieszczeniach wilgotnych co trzy).
Procedura serwisowa co 12 miesięcy
- Sprawdź luz w przegubach ramienia (maks. 1 mm)
- Przetestuj krańcówki symulując przeszkodę (kawałek drewna 30×30 mm)
- Zmierz prąd spoczynkowy (maks. 80 mA dla 12 V)
- Nasmaruj tuleje przegubów smarem silikonowym
- Skontroluj stan przewodów w peszelu (pęknięcia izolacji)
Awaryjne otwieranie (manual release) polega na odłączeniu złącza szybkozłączki przy siłowniku i ręcznym opuszczeniu klapy. Centrala z podtrzymaniem akumulatorowym zapamiętuje ostatnią pozycję, więc po przywróceniu zasilania napęd nie wykonuje gwałtownego restartu. Gwarancja na siłowniki liniowe z chin rynku wynosi 12-24 miesiące, ale żywotność przy codziennej eksploatacji sięga 8-12 lat, ponieważ łożyska ślizgowe i przekładnia ślimakowa nie zużywają się szybko.
Integracja z Tuya i Home Assistant
Centralę z odbiornikiem RF podłącz do przekaźnika WiFi Sonoff Mini R4 lub Shelly 1, a ten sparuj z Tuya Cloud albo bezpośrednio z Home Assistant przez MQTT. Scenariusz „Dzień" otwiera schody o 7:30 od poniedziałku do piątku, zamyka o 22:00, z opóźnieniem 5 s w razie detekcji ruchu czujnikiem PIR w korytarzu. Scenariusz „Sprzątanie" wymaga przytrzymania przycisku na pilocie przez 2 sekundy, by uniknąć przypadkowego uruchomienia.
Koszt integracji Smart Home to dodatkowe 60-120 PLN (Sonoff Mini + czujnik PIR), a czas konfiguracji 30-60 minut. Korzyść widać w statystykach otwarć, bo Tuya zapisuje historię z dokładnością do minuty, co pozwala zoptymalizować harmonogramy pod rzeczywiste użycie, a nie domysły. W wariancie premium dodaj kontaktron w klapie, by automatyzacja wiedziała, kiedy schody są faktycznie otwarte, a nie kiedy napęd zakończył cykl.
Najczęstsze błędy montażowe: 1) mocowanie siłownika zbyt blisko zawiasu, co obniża moment; 2) brak smarowania tulei, prowadzący do skoków prądu; 3) prowadzenie przewodów bez peszla, czego kategorycznie zabrania norma PN-HD 60364; 4) pominięcie krańcówek i poleganie wyłącznie na zabezpieczeniu programowym centrali.
Jeśli wahasz się między wariantem budżetowym a premium, zacznij od pytania: ile razy dziennie schody są otwierane? Mniej niż pięć razy wystarczy wariant 12 V/1000 N, powyżej dziesięciu wybierz 24 V/2000 N, bo niższe natężenie prądu zmniejsza grzanie się uzwojeń i wydłuża żywotność. W domu z dziećmi albo osobami starszymi automatyzacja to nie luksus, lecz element profilaktyki urazowej, ponieważ 90% wypadków przy schodach strychowych wynika z upuszczenia klapy w trakcie zamykania, a temu właśnie zapobiega siłownik z krańcówkami.
