Strop Teriva montaż – instrukcja krok po kroku

Budujesz dom i zbliżasz się do stropu – wiem, jak ważne jest, by każdy krok był pewny, bo od tego zależy stabilność całego budynku. W tym artykule skupimy się na praktycznych wskazówkach dotyczących układania belek Teriva w odpowiednim rozstawie, precyzyjnym wsparciu ich na podporach oraz wypełnianiu pustakami i nadbetonem z zbrojeniem. Omówimy też wieńce i żebra rozdzielcze, byś mógł bezpiecznie zrealizować strop gęstożebrowy, unikając błędów, które mogłyby osłabić konstrukcję. Z empatią podchodzę do Twoich obaw o wytrzymałość – te kroki opierają się na sprawdzonych zasadach, dostosowanych do realiów budowy.

• Układanie belek stropu Teriva
• Podpieranie belek Teriva
• Układanie pustaków Teriva
• Wieńce stropowe Teriva montaż
• Zbrojenie podporowe Teriva
• Zbrojenie nadbetonu Teriva
• Pytania i odpowiedzi: Montaż stropu Teriva

Układanie belek stropu Teriva

Przed układaniem belek stropu Teriva zawsze sprawdź dokumentację techniczną, by potwierdzić rozpiętość i obciążenia. Belki kratownicowe układa się osiowo w rozstawie 0,6 m, co zapewnia równomierne przenoszenie sił na ściany nośne. Każda belka musi opierać się na murze lub stropie co najmniej 100 mm, by stabilnie przekazywać obciążenia. Na ścianach grubości poniżej 200 mm układaj belki mijankowo, unikając koncentracji naprężeń w jednym miejscu. Pozycję sprawdź, układając próbnie pustaki między belkami na końcach.

Należy przechowywać belki w pozycji poziomej, chronione przed wilgocią i bezpośrednim słońcem, co zapobiega ich odkształceniom. Podczas transportu używaj pasów lub chwytaków, unikając nacisku na kratownicę. Układanie rozpoczynamy od skrajnych belek, wzdłuż osi stropu, dbając o prostopadłość do ścian. Rozstaw mierzymy od osi do osi belki, co gwarantuje precyzję. Jeśli rozpiętość przekracza 4 m, dodatkowe podparcia stają się niezbędne.

W przypadku stropów o większej rozpiętości, jak w Teriva 5E25, beton w stopkach fundamentowych musi osiągnąć pełną wytrzymałość C25/30 przed montażem. Belki układamy ręcznie lub za pomocą dźwigu, zawsze z zachowaniem pionu i poziomu. Na końcach belek nie dopuszczaj obciążeń punktowych. Po ułożeniu sprawdź ciągłość linii belek za pomocą sznurka naciągniętego między podporami.

Zobacz także: Jakie stropy były popularne w latach 80? Przegląd typów

Kroki układania belek

• Zweryfikuj wypoziomowanie podpór i ich nośność zgodnie z projektem.
• Ułóż pierwszą belkę przy krawędzi stropu, mierząc oparcie minimum 100 mm.
• Rozmieść kolejne co 0,6 m osiowo, kontrolując mijankę na cienkich ścianach.
• Próbnie wstaw pustak między belkami, by potwierdzić rozstaw.
• Sprawdź prostopadłość i poziomość całego pasma belek.

Belki Teriva cechują się lekką konstrukcją, co ułatwia montaż, ale wymaga dbałości o integralność kratownicy. Unikaj skoków podczas układania, by nie uszkodzić drutu zbrojeniowego. W stropach osobowych rozstaw 0,6 m optymalizuje akustykę i nośność.

Podpieranie belek Teriva

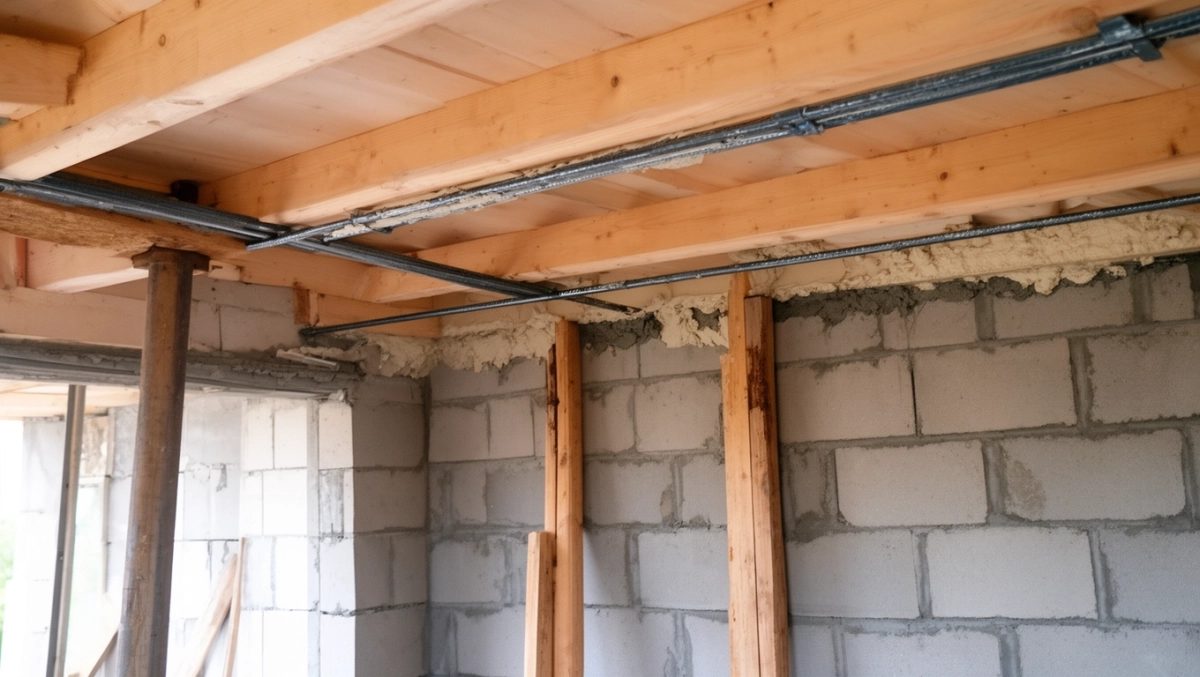

Podpieranie belek Teriva realizujemy za pomocą stempli lub rusztowań, rozmieszczonych co 1,2–1,5 m w zależności od rozpiętości. Na podporach drewnianych lub stalowych układamy deski o grubości min. 25 mm, by równomiernie rozłożyć nacisk. Wysokość stempli regulujemy do poziomu belek, kontrolując pion za pomocą poziomicy. Podpory powinny wytrzymywać obciążenia dynamiczne podczas betonowania. Zawsze zapewnij dostęp dla układania pustaków i zbrojenia.

W stropach o rozpiętości do 4 m wystarczą podpory co 1,5 m, ale przy dłuższych zwiększ ich gęstość do 1 m. Drewniane stemple impregnuj, by uniknąć odkształceń pod wpływem wilgoci z betonu. Na nierównych podłożach stosuj podkładki wyrównujące. Po ułożeniu belek wzmocnij podpory klinami, eliminując ruchomość.

Zobacz także: Jakie stropy stosowano w latach 60? Przewodnik

Schemat rozstawu podpór

Podpory demontujemy etapami, po osiągnięciu przez nadbeton 70% wytrzymałości, zaczynając od środka stropu. Ważne, by betonowanie odbywało się w warunkach bezwietrznych, stabilizując całą konstrukcję. Z praktyki wiem, że solidne podparcie minimalizuje ugięcia belek podczas wylewki.

Należy monitorować osiadanie podpór w trakcie betonowania, korygując je natychmiast. W stropach gęstożebrowych Teriva podpory przenoszą do 50% obciążeń tymczasowych. Użyj stempli o średnicy min. 100 mm dla bezpieczeństwa.

Układanie pustaków Teriva

Pustaki Teriva układamy między belkami po ich stabilnym podparciu, wypełniając przestrzenie dokładnie bez luzów. Standardowy rozstaw belek 0,6 m pozwala na wstawienie jednego pustaka pełnego między nimi. Pustaki pełnią rolę wypełniacza, nie przenosząc obciążeń – to nadbeton i belki biorą na siebie siły. Układaj je na sucho, wciskając lekko w otwory kratownicy dla lepszego połączenia.

Rozpocznij od skrajnych pustaków, układając je prostopadle do belek. W miejscach otworów instalacyjnych pustaki skracaj lub wycinaj zgodnie z projektem. Na końcach stropu stosuj pustaki przycięte, zapewniając ciągłość zbrojenia. Sprawdź, by powierzchnia była równa, gotowa pod nadbeton.

W stropach o większej grubości, jak Teriva 5E25, pustaki o wysokości 25 cm stabilizują belki. Unikaj układania na mokro – wilgoć może osłabić przyczepność betonu. Kontroluj szczeliny między pustakami i belkami, wypełniając je zaprawą cienkowarstwową jeśli potrzeba.

• Wymierz rozstaw pustaków próbnie przed pełnym układaniem.
• Ułóż pustaki w szachownicę dla lepszej wentylacji betonu.
• Przytnij pustaki piłą mechaniczną, zachowując prostopadłość krawędzi.
• Sprawdź poziom całej powierzchni pustaków poziomnicą.

Wieńce stropowe Teriva montaż

Wieńce stropowe w systemie Teriva wzmacniają obrzeża stropu, przenosząc siły poziome i pionowe na ściany. Deszczułę wieńca formujemy z desek lub szalunków, o szerokości 18–24 cm i głębokości 15–20 cm. Zbrojenie wieńca składa się z prętów podłużnych o średnicy 12–16 mm i strzemion co 15 cm. Betonujemy jednocześnie z nadbetonem, zapewniając monolityczność. Oparcie wieńca na murze musi być pełne, min. 10 cm.

Montaż wieńców rozpoczynamy po ułożeniu belek i pustaków, mocując szalunki do belek kotwami. W narożnikach stosuj zbrojenie hakowe dla lepszego zakotwienia. Wysokość wieńca dostosuj do grubości stropu, zazwyczaj 20 cm powyżej nadbetonu. Sprawdź szczelność szalunków przed wylewką.

W stropach osobowych wieńce poprawiają sztywność antysejsmiczną. Użyj betonu C25/30, wibrowanego dla gęstości. Po betonowaniu pielęgnuj beton folią lub zraszaniem przez 7 dni.

Parametry wieńców

• Szerokość: 18–25 cm w zależności od obciążeń.
• Zbrojenie podłużne: 4 pręty Ø12 mm.
• Strzemiona: Ø6 mm co 15 cm.
• Głębokość: 15–25 cm.

Należy łączyć wieńce z belkami przez wysunięte pręty zbrojeniowe z kratownicy. W ścianach dwuwarstwowych wieńce osadzaj w zewnętrznej warstwie dla lepszej izolacji termicznej.

Zbrojenie podporowe Teriva

Zbrojenie podporowe w stropie Teriva wzmacnia miejsca oparcia belek na ścianach, zapobiegając pękaniu. Składa się z prętów poprzecznych o średnicy 8–10 mm, wtopionych w mur pod belkami. Długość zbrojenia wynosi min. 40 cm poza obrysem belki. Umieszczaj je w co drugim wsporniku, wg projektu. Kotw je w zaprawie cementowej dla pełnego przeniesienia sił ścinających.

Montaż zbrojenia podporowego wykonaj przed układaniem belek, w rowkach wyciosanych w murze. Pręty układaj poziomo, z zagięciem hakowym na końcach. W ścianach z betonu komórkowego zbrojenie osłania folią bitumiczną. Sprawdź głębokość osadzenia, min. 5 cm w murze.

W stropach o rozpiętości powyżej 4 m zbrojenie podporowe jest obligatoryjne na wszystkich podporach. Użyj stali klasy A-III o wysokiej plastyczności. Po wmurowaniu sprawdź wystające końce prętów pod belki.

Zbrojenie to minimalizuje naprężenia skupione, zwiększając trwałość stropu o 20–30%. W połączeniu z mijanką belek daje optymalną konstrukcję.

Zbrojenie nadbetonu Teriva

Zbrojenie nadbetonu w Teriva tworzy siatkę prętów o średnicy 6–8 mm, rozmieszczonych co 15–20 cm w obu kierunkach. Warstwa osłonowa betonu nad zbrojeniem wynosi 2 cm. Układasz je na pustakach, wiążąc drutem stalowym. Powierzchnia nadbetonu to ok. 5–7 cm grubości, beton C20/25. Zapewnia to współpracę z belkami kratownicowymi.

Rozpocznij od siatki podłużnej wzdłuż belek, potem poprzecznej. W miejscach otworów zbrojenie zagęszczaj. Na obrzeżach łącz z wieńcami. Unikaj styku prętów – stosuj nakładki 40 średnic.

W stropach osobowych siatka 8 mm co 15 cm podnosi nośność na obciążenia punktowe. Wibrowanie betonu eliminuje pory wokół zbrojenia. Pielęgnacja wilgotna przez 3 dni jest kluczowa.

• Przytnij pręty na wymiar pola stropu.
• Wiązanie krzyżowe co 4 oczka.
• Podniesienie siatki na podkładkach 2 cm.
• Kontrola prostoliniowości przed betonem.

Żebra rozdzielcze w stropie Teriva

Żebra rozdzielcze w stropie Teriva to dodatkowe belki między głównymi, o rozstawie 1,2 m, wzmacniające sztywność. Formuje się je z pustaków i nadbetonu z zbrojeniem podłużnym Ø10 mm. Wysokość żeber równa się stropowi. Stosuj je w stropach powyżej 5 m rozpiętości lub o dużych obciążeniach. Zapewniają równomierne rozłożenie sił.

Montaż żeber realizuj po głównych belkach, wstawiając pustaki wypełniające. Zbrojenie kotw w sąsiednich belkach. Betonuj razem z nadbetonem dla monolitu. W narożnikach zagęszczaj strzemiona.

Żebra poprawiają akustykę stropu, redukując przenoszenie dźwięków o 10–15 dB. W stropach Teriva 5E25 są zalecane przy rozstawie belek 0,6 m. Sprawdź ciągłość zbrojenia na styku z podporami.

Należy projektować żebra wg norm, z obliczeniami nośności. Ich obecność skraca czas demontażu podpór o 2–3 dni. W efekcie strop zyskuje na trwałości bez znaczącego wzrostu masy.

Pytania i odpowiedzi: Montaż stropu Teriva

• Jakie są główne elementy konstrukcyjne stropu Teriva 5E25? Elementami konstrukcyjnymi stropu Teriva 5E25 są belki stropowe kratownicowe, żebra rozdzielcze oraz nadbeton, podczas gdy pustaki pełnią jedynie rolę wypełniającą przestrzenie między belkami.

• Co należy sprawdzić przed przystąpieniem do montażu belek stropowych? Przed układaniem belek należy zweryfikować z dokumentacją techniczną poprawność wykonania podpór i ich dokładne wypoziomowanie. Belki stropowe można wbudowywać dopiero po osiągnięciu przez beton w stopce pełnej wytrzymałości docelowej (C25/30).

• Jak układać belki stropowe w stropie Teriva? Belki układać osiowo w rozstawie 0,6 m, co zapewnia równomierne obciążenie stropu. Rozstaw osiowy belek sprawdzić poprzez ułożenie po jednym pustaku między nimi przy końcu każdej belki.

• Jakie wymagania dotyczy oparcia belek stropowych na murze? Oparcie każdej belki na murze lub innej konstrukcji nośnej musi wynosić minimum 100 mm dla stabilnego przenoszenia obciążeń. Na ścianach nośnych o grubości mniejszej niż 200 mm belki stropowe układać mijankowo, aby uniknąć koncentracji naprężeń.
