Strop Teriva wykonanie krok po kroku bez błędów

Między betonem wylewanym na budowie a spokojem po odbiorze technicznym stoi dziewięć etapów montażu, w których nie ma miejsca na „jakoś to będzie". Strop Teriva wykonanie wymaga od wykonawcy czegoś więcej niż tylko ułożenia belek i pustaków potrzebna jest znajomość normy PN-EN 15037-1, wyczucie geometrii i konsekwencja w każdym kolejnym kroku. Wielu inwestorów zaczyna od wyboru typu stropu, a kończy na gorzkim rozczarowaniu, gdy drobny błąd przy podporach montażowych ujawnia się jako rysa na suficie parteru w drugim sezonie grzewczym. Poniżej kompletny przewodnik po prawidłowym montażu krok po kroku z konkretnymi wymiarami, mechanizmami, ostrzeżeniami i listą kontrolną, którą warto mieć przy sobie na budowie.

• Dobór stropu Teriva i przygotowanie harmonogramu
• Etap 1. Podpory montażowe i układ belek kratownicowych
• Etap 2. Układanie pustaków i zbrojenie wieńców
• Etap 3. Betonowanie stropu Teriva i odbiór techniczny
• Kiedy wezwać kierownika budowy

Dobór stropu Teriva i przygotowanie harmonogramu

Zanim ekipa wejdzie na budowę, konieczny jest trafny wybór typu stropu, bo każdy wariant odpowiada na inne wymagania nośności, rozpiętości i kosztu. Strop gęstożebrowy Teriva to nie jedno rozwiązanie, lecz cała rodzina systemów różniących się rozstawem osiowym żeber, wysokością pustaka i grubością nadbetonu. Rozstaw osiowy w przedziale 450-600 mm to parametr decydujący o nośności: mniejszy rozstaw oznacza więcej żeber na metr kwadratowy i wyższą wytrzymałość, ale też wyższe zużycie stali i betonu. Dla domu jednorodzinnego najczęściej wybiera się Teriva I lub Teriva Nova, natomiast garaż z wieńcem poddasza użytkowego wymaga wariantu III lub 4.0/1.

Przy doborze typu pomocne są trzy pytania: jaka jest największa rozpiętość w świetle ścian, jakie przewidywane obciążenie użytkowe oraz jakiej grubości ścianki działowe pojawią się na stropie. Ściana kartonowo-gipsowa generuje obciążenie rzędu 0,5-0,8 kN/m², natomiast ściana murowana z cegły pełnej to już 2,5-3,5 kN/m². Różnica ta wpływa bezpośrednio na konieczność zaprojektowania żeber pod ścianki działowe lub zastosowania podwójnych belek w miejscu ich oparcia.

Etap 1. Podpory montażowe i układ belek kratownicowych

Pierwszy etap decyduje o geometrii całego stropu, dlatego ustawienie podpór montażowych to nie kwestia „na oko", lecz precyzyjnego wypoziomowania niwelatorem lub wężem wodnym. Rozstaw podpór wynosi zazwyczaj od 1,5 do 2,0 m, a każda z nich musi stać na twardym, nieodkształcalnym podłożu najczęściej na drewnianej belce lub stalowej ramce. Powszechny błąd polega na opieraniu stempli bezpośrednio na gruzie budowlanym, co przy obciążeniu mokrym betonem prowadzi do nierównomiernego osiadania i trwałego ugięcia stropu w użytkowaniu.

Belki kratownicowe układa się na podporach równolegle do krótszego boku rzutu stropu, rozpoczynając od oparcia na wieńcach lub ścianach nośnych. Minimalne oparcie belki na wieńcu wynosi 100 mm, a przy ścianie zewnętrznej cieńszej niż 200 mm konieczne jest przesunięcie skrajnych belek o 150 mm w układzie mijankowym. Taki zabieg zapobiega powstawaniu mostków termicznych w narożnikach i rozkłada obciążenia bardziej równomiernie na krawędzi płyty.

STOP: Brak podpory montażowej pod węzłami pasa dolnego belki to najczęstsza przyczyna trwałych ugięć stropu. Belka kratownicowa zaprojektowana jest jako swobodnie podparta, ale podczas betonowania pracuje jak belka ciągła. Bez podpory ugina się o 15-25 mm, a po stwardnieniu betonu deformacja zostaje „zamurowana" na zawsze.

Przy rozpiętości przekraczającej 4,6 m norma wymaga wykonania ugięcia wstępnego (strzałki montażowej) rzędu L/400, czyli około 10-12 mm w środku rozpiętości. Podwyższenie środka belki o tę wartość kompensuje późniejsze ugięcie stropu pod ciężarem własnym i użytkowym, dzięki czemu finalna powierzchnia sufitu pozostaje płaska. Wartość tę kontroluje się niwelatorem, a nie linijką, bo różnica 5 mm jest już zauważalna gołym okiem na gotowej ściance działowej.

Orientacyjny czas montażu belek dla ekipy trzyosobowej to 25-35 m² na zmianę, przy założeniu rozstawu podpór co 1,8 m i rozpiętości do 5,0 m. W przypadku rozpiętości większych niż 6,0 m tempo spada o około 30%, ponieważ każda belka wymaga precyzyjniejszego ustawienia strzałki i dodatkowej podpory pośredniej.

Etap 2. Układanie pustaków i zbrojenie wieńców

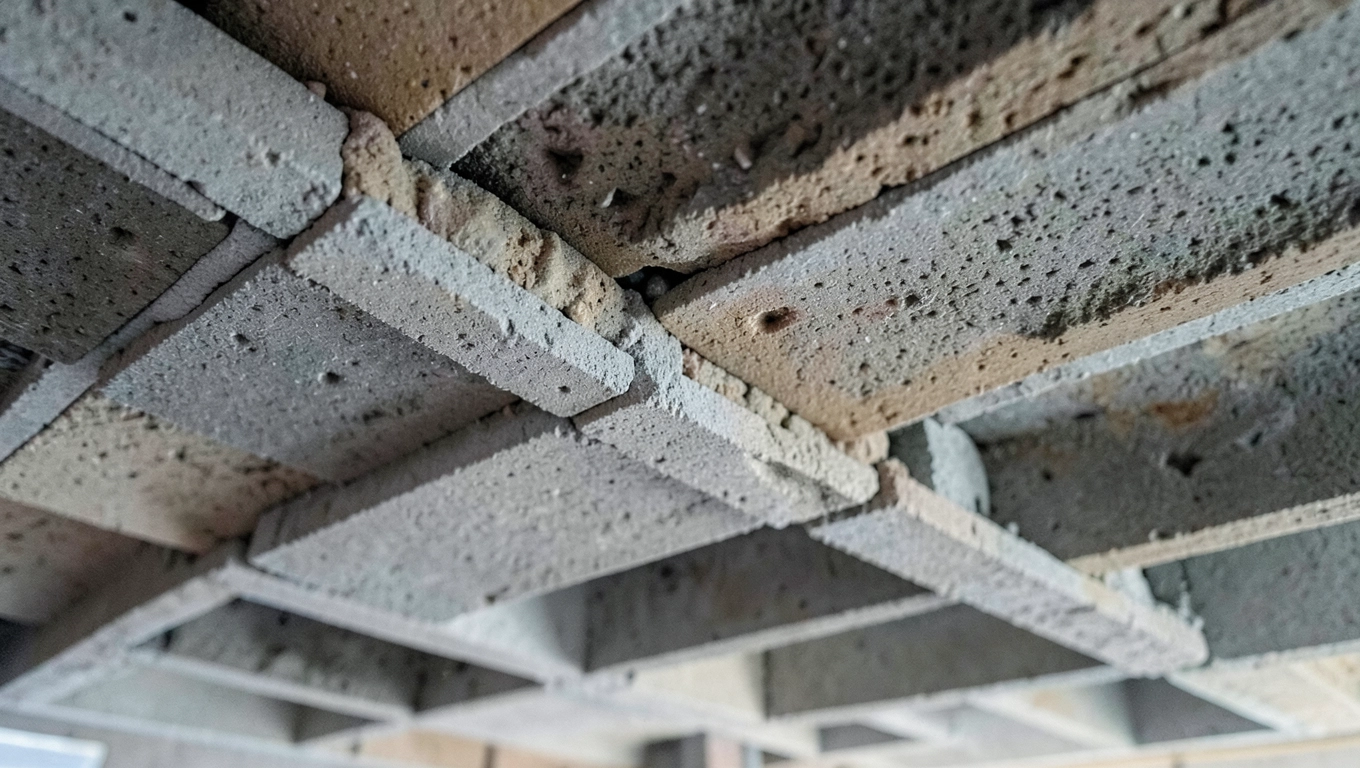

Pustaki ceramiczne lub betonowe układa się prostopadle do kierunku belek, rozpoczynając od dwóch skrajnych rzędów, które wyznaczają geometrię pozostałych. Pustak nie może spoczywać bezpośrednio na wieńcu wymaga deklowania, czyli zatkania otworów od spodu zaprawą lub deklami styropianowymi. Deklowanie eliminuje straty mieszanki betonowej w trakcie wylewania i chroni strop przed powstawaniem pustek powietrznych w żebrach, które obniżają nośność nawet o 15-20%.

Równolegle z układaniem pustaków wykonuje się wieńce opuszczone i podwyższone, których wysokość musi odpowiadać pełnej wysokości stropu. Wieniec opuszczony wchodzi pod belkę kratownicową i wymaga dokładnego wypełnienia betonem przestrzeni między nim a spodem pustaków. Minimalna szerokość wieńca to 100 mm, a zbrojenie podłużne stanowią trzy pręty fi10 (zalecane cztery dla stropów o rozpiętości powyżej 5,0 m), powiązane strzemionami fi4,5 co 250 mm. Rozstaw strzemion dobrany jest tak, aby siły ścinające przenoszone z płyty na wieniec rozkładały się równomiernie na całej długości.

Przed przystąpieniem do betonowania obowiązkowa jest kontrola dziewięciu punktów krytycznych. Sprawdza się: wypoziomowanie podpór, prawidłowy rozstaw i oparcie belek, ułożenie pustaków bez ubytków, deklowanie w strefie wieńców, poprawność zbrojenia wieńców, montaż siatek podporowych, obecność żeber rozdzielczych i żeber pod ścianki działowe, zwilżenie elementów przed wylewką oraz pobranie próbek betonu. Każdy pominięty punkt to potencjalne 5-15% obniżenie nośności lub trwałe uszkodzenie stropu w eksploatacji.

Etap 3. Betonowanie stropu Teriva i odbiór techniczny

Betonowanie wykonuje się prostopadle do kierunku belek, rozpoczynając od jednego narożnika i przesuwając się pasami szerokości 1,0-1,2 m. Beton klasy C20/25 z kruszywem do 8 mm wylewa się warstwą nad pustakami o grubości minimum 40 mm jest to płyta nadbetonu, która współpracuje z żebrami w przenoszeniu obciążeń. Płyta ta nie pełni funkcji wykończeniowej, lecz konstrukcyjnie przenosi naprężenia ściskające i wyrównuje rozkład sił między żebrami.

Bezpośrednio przed wylewką wszystkie elementy ceramiczne i betonowe zwilża się wodą, aby nie odciągały wilgoci ze świeżej mieszanki. Odwodniony pustak działa jak gąbka wysysa wodę z betonu, obniżając współczynnik w/c (woda/cement) i powodując mikropęknięcia w strefie kontaktowej. Pielęgnacja betonu polega na utrzymywaniu wilgoci przez minimum 7 dni poprzez polewanie, przykrycie folią lub mokrymi matami. Pobór próbek betonu odbywa się zgodnie z PN-EN 206 jedna próbka na każde 50 m³ wylewanego stropu, ale nie mniej niż trzy próbki na całość.

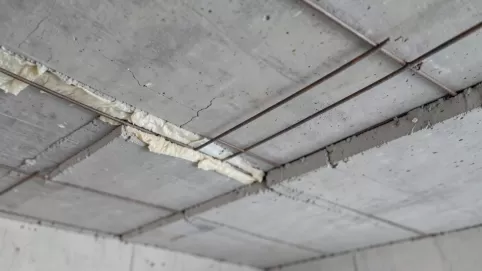

Siatki zgrzewane z prętów fi4,5 o oczkach 250×250 mm układa się w płycie nadbetonu, kotwiąc je w wieńcach drutem wiązałkowym. Siatka ta nie służy do przenoszenia głównych sił rozciągających jej rolą jest ograniczenie zarysowań skurczowych i rozłożenie obciążeń punktowych na większą powierzchnię żeber. Pominięcie siatki skutkuje rysami na styku żeber i płyty już w pierwszych miesiącach eksploatacji, szczególnie zimą przy niskiej wilgotności powietrza w ogrzewanych pomieszczeniach.

Żebra rozdzielcze wykonuje się przy rozpiętości powyżej 3,4 m jedno żebro w środku przy rozpiętości do 5,0 m lub dwa żebra rozmieszczone w odstępach co 1/3 rozpiętości przy większych odległościach. Szerokość żebra to 70-120 mm, a zbrojenie stanowią dwa pręty fi12 ze strzemionami fi4,5 co maksymalnie 0,3 m. Żebro zakotwione jest w wieńcach na długości minimum 0,5 m, co zapewnia ciągłość przekazywania momentów zginających na podpory skrajne. Brak żebra rozdzielczego przy dużej rozpiętości oznacza koncentrację naprężeń w środku stropu i ryzyko zarysowania w strefie przypodporowej już przy obciążeniu użytkowym 1,5-2,0 kN/m².

Wskazówka praktyczna: Ścianka kartonowo-gipsowa o masie do 50 kg/m² nie wymaga żebra podporowego, o ile prowadzona jest prostopadle do belek. Ściana murowana o masie 250-400 kg/m² zawsze wymaga ukrytej belki żelbetowej lub dwóch belek Teriva obok siebie. Różnica kosztu między tymi rozwiązaniami to około 80-120 zł/mb, ale brak żebra w drugim przypadku oznacza katastrofę budowlaną w ciągu 2-3 lat.

Odbiór techniczny stropu dzieli się na częściowy (przed betonowaniem) i końcowy (po stwardnieniu betonu, zwykle po 28 dniach). Odbiór częściowy obejmuje sprawdzenie jakości podpór, geometrii belek i pustaków, poprawności zbrojenia wieńców, żeber rozdzielczych i siatek nadbetonu oraz pobranie próbek betonu. Kierownik budowy dokumentuje etap w dzienniku budowy, a ewentualne odstępstwa od projektu wymagają wpisu z decyzją inspektora nadzoru. Odbiór końcowy obejmuje próby wytrzymałości betonu, sprawdzenie płaskości powierzchni (tolerancja ±5 mm na 2 m) oraz weryfikację braku rys i pustek powietrznych widocznych na spodzie stropu.

Kiedy wezwać kierownika budowy

Niektóre decyzje przekraczają kompetencje ekipy montażowej i wymagają obecności kierownika budowy lub projektanta. Dotyczy to sytuacji, gdy rozpiętość w świetle ścian przekracza wartość przyjętą w projekcie, gdy pojawiają się różnice między faktycznym rozstawem belek a dokumentacją powyżej 50 mm, gdy widoczne są ubytki w pustakach większe niż 1/4 ich objętości oraz gdy temperatura powietrza spada poniżej 5°C lub przekracza 30°C podczas betonowania.

Również wszelkie zmiany lokalizacji otworów w stropie (klatki schodowe, przejścia instalacyjne) wymagają akceptacji projektanta, ponieważ wycięcie żebra nośnego bez wzmocnienia obniża nośność płyty o 30-60% w zależności od położenia. Bezpieczne wykonanie stropu Teriva opiera się na trzech filarach: prawidłowym doborze typu, konsekwentnym przestrzeganiu technologii montażu oraz rzetelnym odbiorze na każdym etapie. Trzymanie się tych zasad pozwala uniknąć 95% usterek, z którymi borykają się inwestorzy decydujący się na oszczędności kosztem nadzoru.

Źródła danych i normy: PN-EN 15037-1 (prefabrykowane elementy stropowe z belkami kratownicowymi), PN-EN 206 (beton wymagania, właściwości, produkcja i zgodność), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (z późn. zm.). Szczegółowe karty techniczne poszczególnych typów stropów publikowane są na stronie producentów systemu pełne zestawienia tabelaryczne wraz z obliczeniami nośności dostępne są w serwisie Katalog Budowlany (katalogbudowlany.pl) oraz w bazie ITB (itb.pl).
