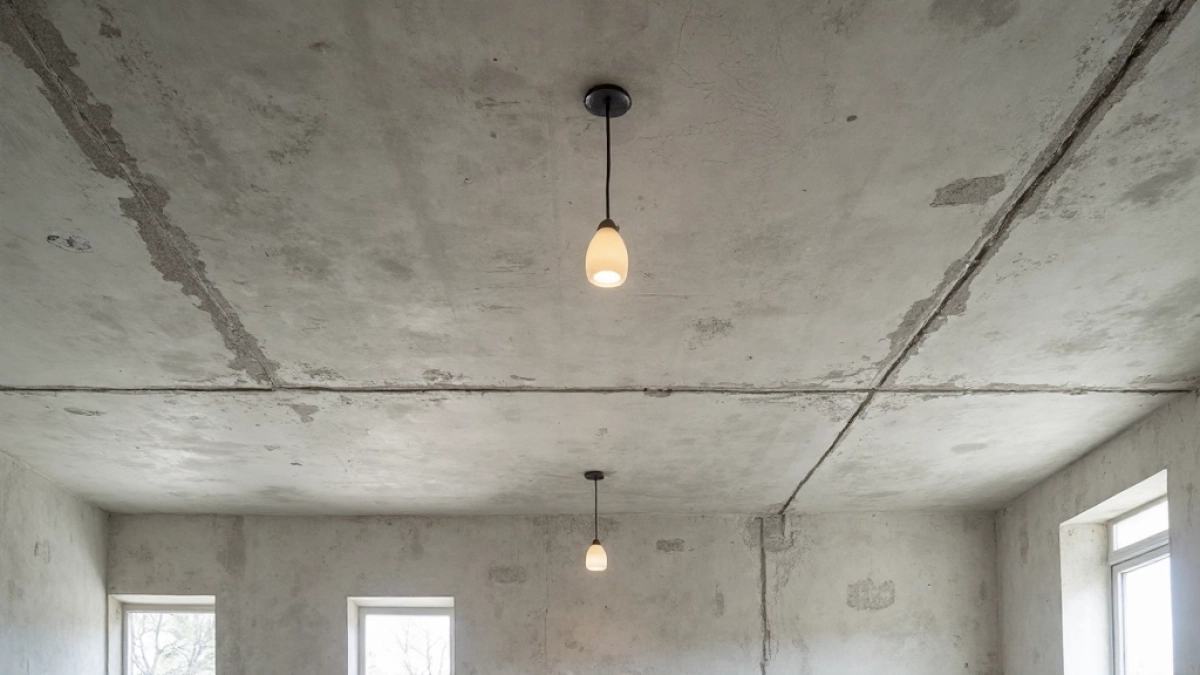

Strop w bloku z wielkiej płyty: budowa i modernizacja

Stropy w blokach z wielkiej płyty to serce konstrukcji prefabrykowanych, wykonane z żelbetowych płyt o grubości 14-20 cm, zapewniających nośność do 500 kg/m². Zrozum ich budowę, by bezpiecznie planować remonty czy wiercenia. Artykuł omawia typy płyt, wytrzymałość, problemy akustyczne i termiczne nad garażami oraz sposoby modernizacji. Dowiesz się, jak krok po kroku unikać błędów, zachowując integralność stropu po dekadach użytkowania. Te informacje pomogą ci podjąć świadome decyzje o obciążeniach i izolacjach.

• Konstrukcja stropu w blokach z wielkiej płyty
• Typy płyt stropowych w wielkiej płycie
• Grubość i wytrzymałość stropów żelbetowych
• Problemy akustyczne stropu w wielkiej płycie
• Izolacja termiczna stropu nad garażem
• Modernizacja stropu w blokach prefabrykowanych
• Nośność i obciążenia stropu w wielkiej płycie
• Strop w bloku z wielkiej płyty: Pytania i odpowiedzi

Konstrukcja stropu w blokach z wielkiej płyty

Strop w blokach z wielkiej płyty składa się z prefabrykowanych płyt żelbetowych, układanych bezspoinowo na ścianach nośnych. Te elementy montowano na budowie w latach 60.-80., łącząc je zaprawą cementową. Całość przenosi obciążenia pionowe i poziome, opierając się na sztywności betonu klasy B20-B25. Zbrojenie z prętów stalowych ø6-12 mm wzmacnia płytę, chroniąc przed pęknięciami. W praktyce konstrukcja ta wytrzymuje codzienne użytkowanie, ale wymaga uwagi przy ingerencjach.

Elementy składowe stropu obejmują płytę główną, żebra integrujące i powłokę dolną. Płyty transportowano dźwigami i układano na sucho lub z minimalnym klejem. Ściany nośne z keramzytobetonu lub betonu komórkowego podtrzymują krawędzie. Po zmontowaniu wylewano warstwę wyrównawczą 3-5 cm. Taka budowa zapewnia monolityczność, ale ogranicza elastyczność w remontach.

Krok po kroku zrozum montaż:

• Dostawa płyt na plac budowy ciężarówkami z dźwigiem.
• Ułożenie na ścianach z dylatacjami 1-2 cm.
• Złączenie zaprawą i wylanie jastrychu.
• Kontrola poziomu i pionu za pomocą niweliru.
• Utwardzenie betonu przez 28 dni.

Po latach beton twardnieje dalej, zyskując wytrzymałość. Jednak mikropęknięcia z czasów montażu mogą się powiększać pod wpływem wilgoci. Regularne przeglądy wizualne ujawniają te zmiany. Konstrukcja ewoluowała od prostych płyt do zbrojonych hybryd.

Typy płyt stropowych w wielkiej płycie

Główne typy to płyty żerańskie i kanałowe, różniące się profilem. Żerańskie mają wypukłe żebra wzmacniające, redukujące masę o 20%. Kanałowe zawierają pustki ceramiczne lub styropianowe, obniżające ciężar do 250 kg/m². Wybór zależał od serii bloków, jak W70 czy G11. Każda płyta ma wymiary 2,4x1,2 m lub dłuższe 6 m.

Płyty żerańskie

dominowały w starszych blokach. Ich żebra tworzą sztywną kratownicę, przenoszącą siły ścinające. Beton C20/25 zbrojony siatką ø8 mm zapewnia monolit. Wadą jest większa masa, ok. 350 kg/m². Używano ich w stropach o rozpiętości do 6 m.

Płyty kanałowe

lżejsze dzięki pustkom, poprawiają izolację akustyczną o 5 dB. Wypełniano je keramzytem lub pianką. Montaż wymagał precyzji, by uniknąć mostków termicznych. Spotykane w blokach z lat 70.

Porównanie typów w tabeli:

• Identyfikacja: sprawdź profil dolny.
• Dopasowanie do bloków: W70 - żerańskie.
• Konserwacja: unikaj wilgoci w pustkach.
• Zamiana: niemożliwa bez rekonstrukcji.

Grubość i wytrzymałość stropów żelbetowych

Standardowa grubość wynosi 14-20 cm, zależnie od typu. Wytrzymałość na ściskanie betonu to 20-25 MPa po 28 dniach. Zbrojenie ø10 mm co 15 cm gwarantuje odporność na zginanie do 10 kN/m. Po 50 latach spada o 10-15% przez karbonatyzację. Testy nieniszczące, jak sklerometria, mierzą te parametry.

Grubość wpływa na izolacyjność: 18 cm daje U=2,5 W/m²K. Wyższa wartość poprawia akustykę, blokując 50 dB. W blokach W70 grubość 16 cm jest normą. Wiercenia ogranicz do 5 cm głębokości bez skanera zbrojenia.

Krok po kroku badanie wytrzymałości:

• Wizualna inspekcja pęknięć.
• Sklerometr do twardości betonu.
• Ultradzwięki na integralność.
• Próba obciążeniowa z obciążnikami.
• Raport konstruktora z norm PN-EN 1992.
• Decyzja o remoncie.

Czynniki degradacji: mróz, siarczany. Renowacja z krzemianami sodu wzmacnia powierzchnię. Średnia żywotność przekracza 100 lat przy konserwacji.

Wytrzymałość dynamiczna chroni przed wstrząsami sejsmicznymi do 0,1g.

Problemy akustyczne stropu w wielkiej płycie

Stropy przenoszą hałas uderzeniowy do 65 dB między piętrami, przekraczając normę 50 dB. Brak warstw izolujących powoduje rezonans kroków. Płyty sztywne amplifikują dźwięki o niskich częstotliwościach poniżej 100 Hz. Mieszkańcy skarżą się na dudnienie od mebli. Rozwiązaniem są maty akustyczne pod wylewką.

Źródła hałasu

to kroki, spadające przedmioty i wibracje. Przenoszenie boczne przez ściany pogarsza sytuację. Pomiar sonometrem pokazuje szczyty 70 dB wieczorami. Norma PN-B-02151-3 wymaga redukcji o 30 dB.

Krok po kroku diagnoza:

• Nagraj hałas smartfonem.
• Porównaj z normami akustycznymi.
• Zidentyfikuj transmisję przez strop.
• Zbadaj styki płyt.
• Zaproponuj maty gumowe 2 cm.
• Zmierz po modernizacji.

Częstotliwość rezonansowa płyt 20-40 Hz potęguje problem. Dodatkowe warstwy tłumią fale. Efekt zauważysz natychmiast po układaniu.

Hybrydowe maty z granulatu gumowego redukują o 25 dB bez masy.

Izolacja termiczna stropu nad garażem

Nad garażami stropy tracą ciepło z U=2,8 W/m²K, bo garaże nieogrzewane. Straty roczne to 50 kWh/m². Beton przewodzi 1,5 W/mK, tworząc mostki. Izolacja EPS 10 cm obniża U do 0,4. Montaż od spodu unika obciążeń.

Obliczanie strat

wymaga współczynnika przewodzenia λ=0,035 W/mK dla styropianu. Powierzchnia garażu mnożona przez ΔT=20°C daje zużycie. Wentylacja garażu pogarsza sytuację. Norma PN-EN 12831 wyznacza minimalne U=0,45.

Krok po kroku izolacja:

• Usuń luźne fragmenty betonu.
• Zabezpiecz zbrojenie antykorozyjnie.
• Przyklej płyty EPS 12 cm klejem poliuretanowym.
• Siatka zbrojąca i tynk akrylowy.
• Test termowizyjny po wyschnięciu.

Zima pokazuje różnicę: suche ściany, mniej grzybów. Oszczędność 30% na ogrzewaniu. Materiały oddychające zapobiegają kondensacji.

Wykres strat ciepła:

Modernizacja stropu w blokach prefabrykowanych

Modernizacja zaczyna się od oceny nośności, potem lekkie warstwy. Mata akustyczna 3 cm plus wylewka 4 cm nie przekraczają 50 kg/m². Suche wylewki gipsowe przyspieszają pracę. Koszt 60-90 zł/m². Zachowaj 5 cm luzu do stropu górnego.

Etapy prac

wymagają zgody spółdzielni. Unikaj ciężkich materiałów nad zbrojeniem. Hybrydy z wełną skalną tłumią i izolują. Czas: 2 dni na 50 m².

Krok po kroku modernizacja:

• Skonsultuj konstruktora (norma Eurokod 2).
• Oczyść powierzchnię odpylaczem.
• Ułóż matę akustyczną na folii.
• Wylej lub ułóż suchą jastrych.
• Gruntowanie pod podłogę.
• Kontrola wilgotności higrometrem.

Korozja zbrojenia po 50 latach wymaga iniekcji epoksydowej. Efekt: cisza i ciepło. Rozwiązania bez ingerencji w płytę nośną.

Tabela kosztów:

Nośność i obciążenia stropu w wielkiej płycie

Nośność użytkowa to 300-500 kg/m², w tym 150 kg stałe i 200 zmiennych. Rozpiętość 5 m pozwala na ścianki działowe do 100 kg/m². Wiercenia fi12 mm dopuszczalne co 50 cm. Przekroczenie grozi ugięciem 1/300 rozpiętości. Obliczenia wg PN-EN 1992-1-1.

Stałe vs zmienne

stałe: podłoga 50 kg, ściany 100 kg. Zmienne: meble 100 kg, ludzie 150 kg/m². Rezerwa 20% na remonty. Skaner ferromagnetyczny lokalizuje zbrojenie.

Krok po kroku sprawdzanie obciążeń:

• Zmierz rozpiętość i grubość.
• Oblicz masę własną betonu 2500 kg/m³.
• Dodaj obciążenia projektowe.
• Użyj wzoru M= q L²/8.
• Porównaj z Rd= 15 MPa.
• Ogranicz nowe elementy.

Dynamiczne obciążenia jak skoki redukuj matami. W blokach starszych nośność spada o 10%. Tabela maksymalnych obciążeń pomaga planować.

Wykres nośności:

Bezpieczeństwo priorytetem: unikaj kumulacji obciążeń.

Strop w bloku z wielkiej płyty: Pytania i odpowiedzi

• Jaka jest typowa konstrukcja i grubość stropu w bloku z wielkiej płyty?

  Stropy w blokach z wielkiej płyty to głównie prefabrykowane płyty żelbetowe typu żerańskiego lub kanałowego, o grubości 14-20 cm. Są montowane bezspoinowo na ścianach nośnych, co zapewnia sztywność, ale powoduje problemy z izolacją.

• Jakie problemy akustyczne i termiczne mają stropy w blokach z wielkiej płyty?

  Podstawowa konstrukcja nie zapewnia dobrej izolacji akustycznej (hałas kroków do 60-70 dB) ani termicznej (współczynnik U ok. 2-3 W/m²K). Prowadzi to do strat ciepła, szczególnie nad garażami, oraz pękania wylewek z powodu ruchu prefabrykatów.

• Jaka jest nośność stropu w bloku z wielkiej płyty i czy można wiercić?

  Dopuszczalna nośność wynosi ok. 300-500 kg/m². Przed wierceniem lub remontem konieczna konsultacja z konstruktorem ze względu na wiek bloków (50+ lat) i ryzyko korozji zbrojenia. Unikać ingerencji w konstrukcję nośną.

• Jak zmodernizować strop w bloku z wielkiej płyty?

  Używać lekkich materiałów: mata akustyczna 3 cm + wylewka 4-5 cm + folia podkładowa. Redukuje hałas o 20-30 dB i poprawia izolację termiczną. Koszt: 50-100 zł/m², z ROI w 5-10 lat. Zawsze konsultować z konstruktorem.
